2023款方程式赛车全气动外形曲面结构

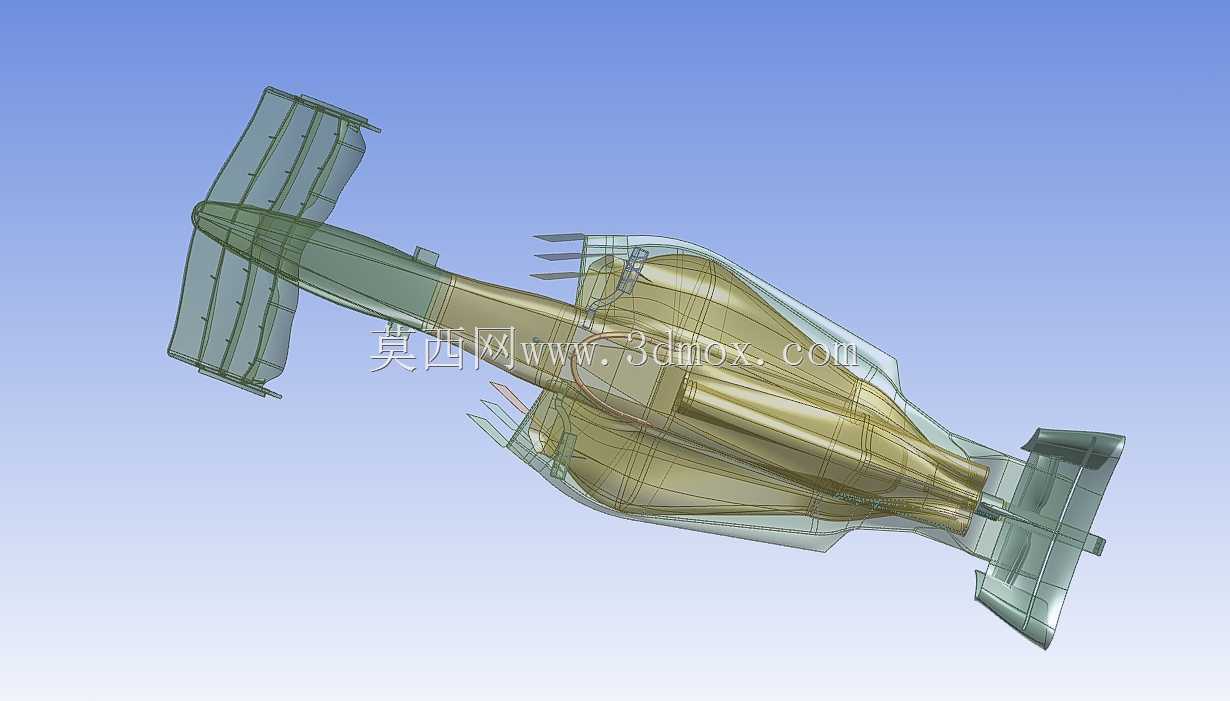

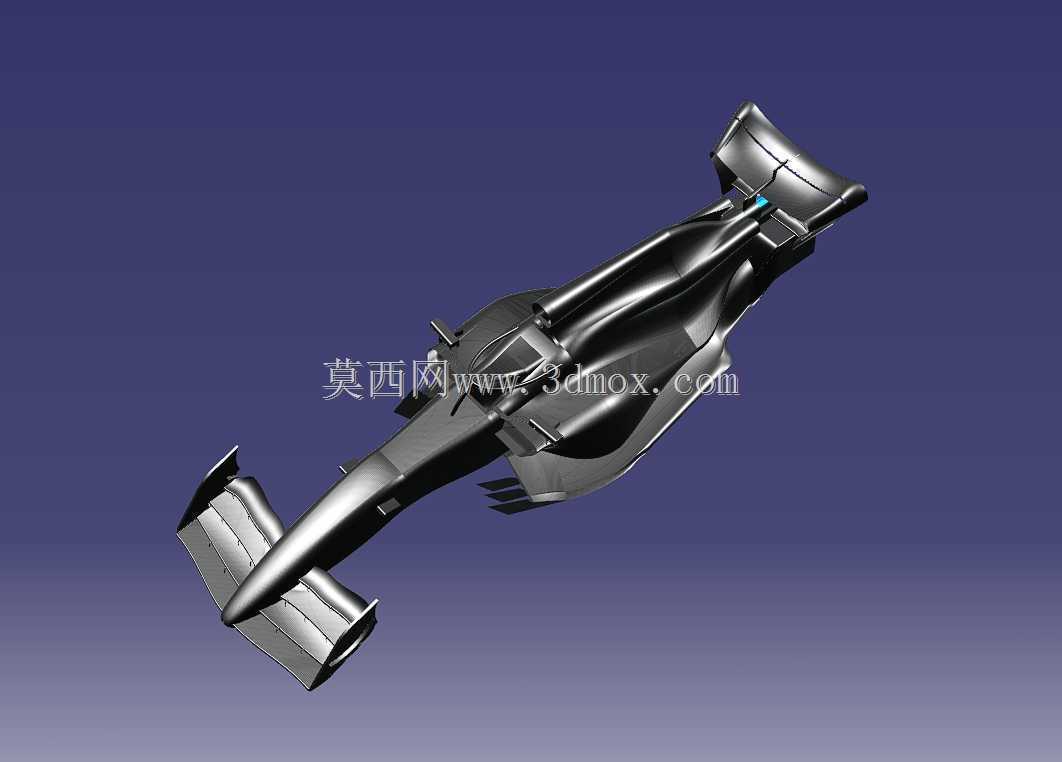

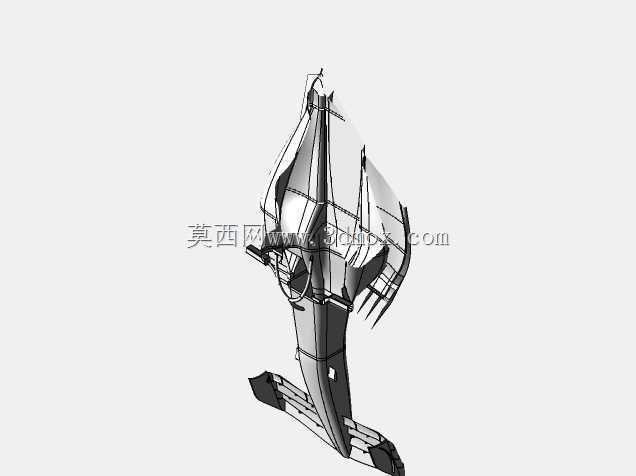

　　这套曲面结构模型聚焦方程式赛车的全气动平台外形设计，核心服务于竞速车辆空气动力学研发、风洞试验前置验证、赛事车身改型设计等场景，在职业车队研发、高校车辆工程专业教学、赛车改装方案推演等领域都有实际应用价值。不同于带内部总成的整车数模，该模型完整还原了赛车外覆盖件的连续曲面特征，覆盖前翼、鼻锥、侧箱、尾翼、扩散器等所有气动关键区域的型面过渡，所有曲面均做了G2连续处理，能够直接导入CFD仿真软件开展流场分析，无需额外修补破面或重构曲面。从设计逻辑来看，整个外形的曲面构建完全围绕空气动力学效率展开：前翼采用多段翼片布局，主翼面与襟翼的曲率经过多轮迭代调整，能够在赛车前部梳理来流，将气流有序导向侧箱与底板区域，

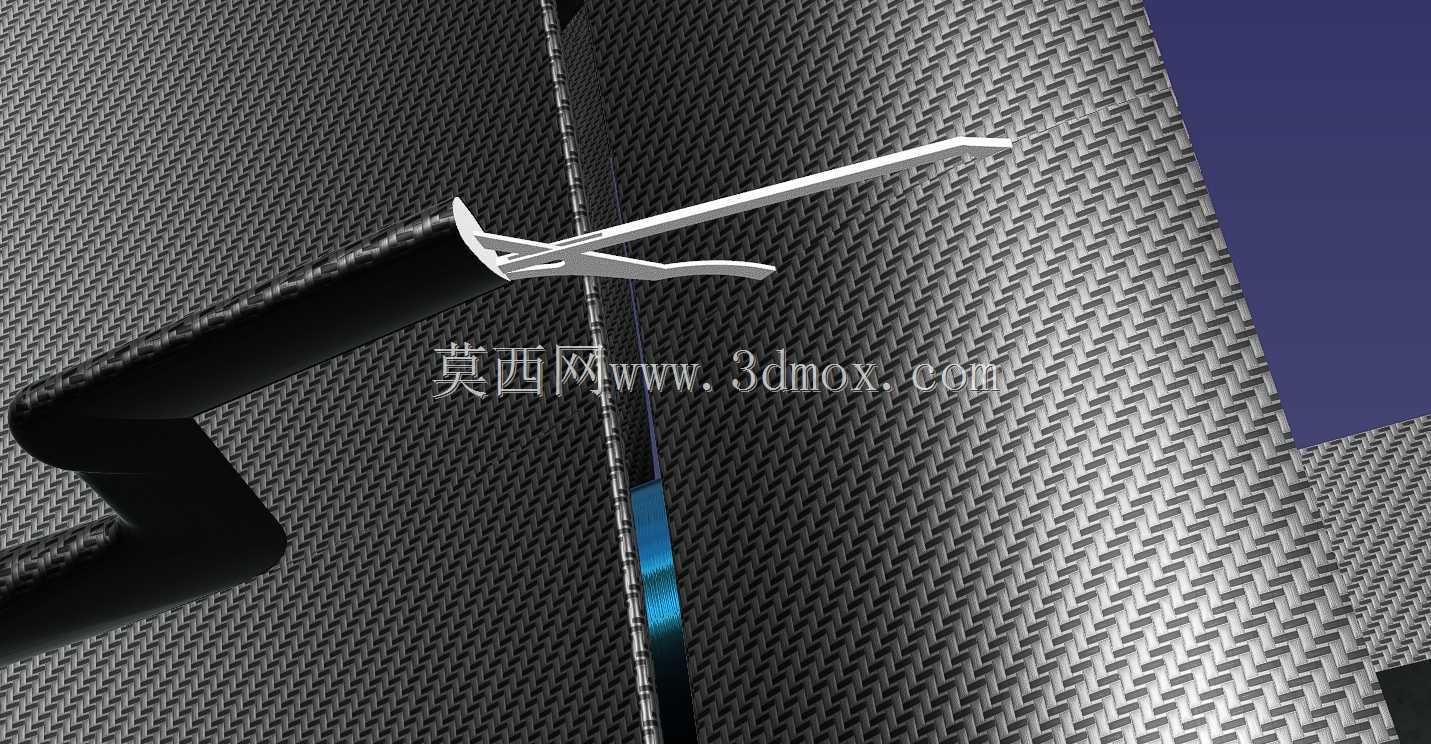

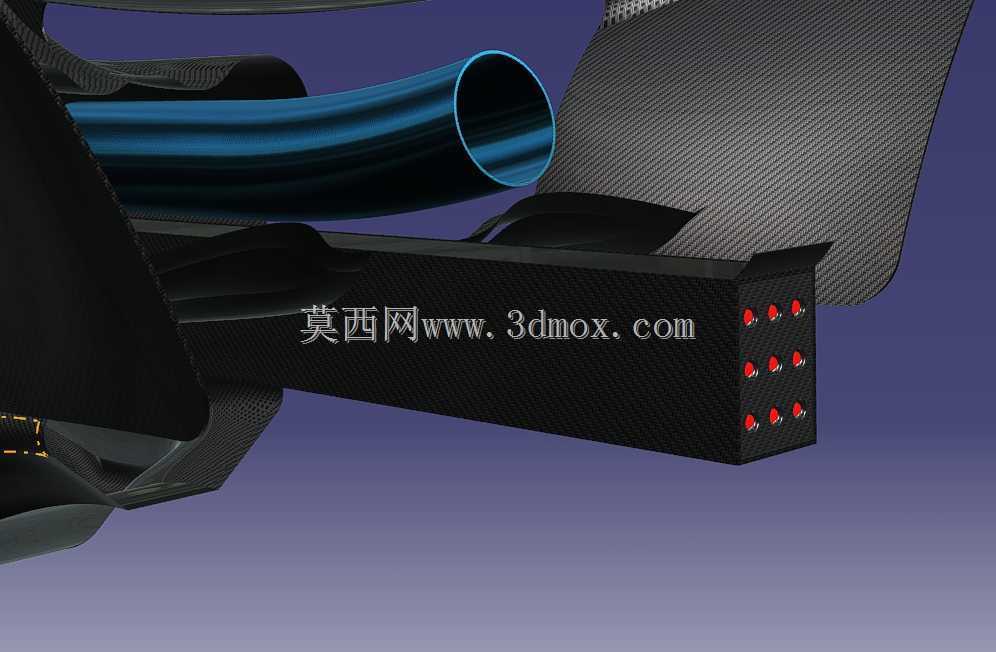

　　同时为前轮提供合适的下压力输出，避免前轮尾流干扰后部气动效率；鼻锥采用窄锥收腰设计，曲面从前端碰撞结构安装位平滑过渡到单体壳前缘，尽可能减少前部迎风阻力，同时引导气流沿侧箱上表面流向尾翼区域；侧箱曲面采用内收式下切设计，上表面曲率配合导流结构能够将热交换后的气流快速导出车侧，下沿的曲面则与底板边缘形成密封结构，提升底板文丘里效应的工作效率；尾翼采用主翼+副翼的多层结构，翼片的攻角与曲面弧度匹配整车下压力分配需求，端板的曲面造型能够梳理尾流，减少尾部涡流带来的阻力损失；底板与扩散器的曲面做了连续的扩张角设计，能够快速将车底气流加速导出，形成整车最大占比的下压力输出。在安装边界与尺寸匹配层面，该模型的所有曲面边界都预留了与内部单体壳、

　　悬架、动力单元、冷却系统的安装间隙：前翼安装点的曲面预留了与前悬推杆、转向机构的运动包络空间，不会出现转向或悬架跳动时与外覆盖件干涉的问题；鼻锥内部预留了碰撞吸能结构的安装空间，曲面内壁与吸能结构外壁保留了3mm的装配间隙，满足赛事安全结构的安装要求；侧箱曲面的内部轮廓匹配散热器、中冷器的安装尺寸，进出风口的开口面积经过热管理需求核算，能够保证冷却系统的进气量需求；尾翼安装点的曲面预留了与尾翼支撑结构、DRS执行机构的安装位，支撑结构的安装面做了平面化处理，方便后续装配时的定位固定；车身所有可拆卸覆盖件的曲面边界都预留了密封胶条的安装槽位，能够满足赛事行驶过程中的防尘、防水流渗入需求。对于结构设计从业者而言，

　　该模型的曲面构建思路具备很高的参考价值：所有复杂曲面都采用了从基准曲线到网格面再到连续过渡的建模逻辑，没有出现碎面、曲率突变等问题，能够直接作为曲面建模的练习参考；对于赛事工程团队而言，该模型可以作为基础气动平台，根据不同赛道的下压力需求调整翼片角度、侧箱轮廓等局部曲面，快速生成适配不同赛道的车身方案；对于教学场景而言，该模型能够直观展示方程式赛车气动外形的设计逻辑，帮助学习者理解不同区域曲面的空气动力学作用，避免纯理论学习的抽象感。需要注意的是，该模型为纯外表面曲面结构，不包含内部机械总成、线束、冷却管路等细节，在用于整车装配验证时需要配合对应的内部总成数模使用，在开展CFD仿真时可以直接基于该曲面生成流场计算域，无需额外处理外表面的几何缺陷。
