车载线束对接防水连接器结构设计

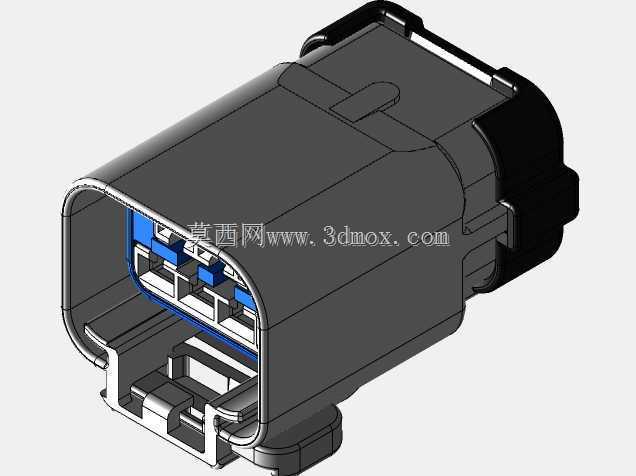

　　这款车载连接器主要应用在乘用车、商用车的发动机舱、底盘区域的线束对接场景，用来实现不同线束段之间的电气信号与动力传输的可靠连接，在整车电气架构里承担着线束分段衔接、回路导通、防护外界侵入的核心作用。日常装车场景里，这类连接器常布置在轮拱附近、发动机防火墙侧、前保险杠内侧这类容易被泥水飞溅、存在温变冲击、持续受行车振动影响的位置，所以设计阶段首先要平衡插接便利性和连接可靠性的矛盾。从结构设计思路来看，这款连接器采用了矩形壳体的布局，外壳选用耐候性工程塑料注塑成型，材料本身具备耐高低温、耐燃油与车用化学品腐蚀的特性，壳体外侧设置了弹性锁止臂，公母端对插到位后锁止臂会自动卡入对接端的锁止槽，避免车辆行驶过程中因振动出现松脱退针的问题。

　　插接端的界面处设计了多层环形密封结构，配合内置的硅橡胶密封件，能够在对插完成后实现IP67级别的防护能力，阻挡高压水枪冲洗、泥水飞溅、粉尘侵入对内部端子接触性能的影响。内部端子腔采用了分腔隔离设计，每个导电端子都有独立的腔室，腔室之间设置了隔筋，避免不同回路之间出现短路风险，同时端子腔入口处设计了防呆结构，不同线径、不同功能的端子只能对应插入指定腔室，装配过程中不会出现错插、反插的问题。从安装边界来看，这款连接器的尾部设计了线束密封尾罩，尾罩和线束外被之间通过密封圈实现径向密封，适配一定线径范围的多芯线束，壳体侧面预留了安装固定位，可以通过扎带或者配套的固定支架将连接器固定在车身钣金或者线束支架上，

　　避免行车过程中连接器悬空受线束拉扯力影响。端子接触端采用了冠簧式接触结构，公端插针插入母端端子后，冠簧的多触点会和插针表面形成稳定的接触压力，即使在振动工况下也能保证接触电阻稳定，不会出现瞬断的问题，同时端子尾部采用压接结构，可以和不同线径的导线实现可靠压接，压接区域还设计了应力释放结构，避免线束弯折时应力集中在压接点导致导线断裂。在实际选型应用中，这类连接器需要匹配对应的线径、回路数来适配不同的电气回路，动力回路对应的端子会选用更大的接触面积、更高的接触压力设计，信号回路的端子则会兼顾防电磁干扰的设计需求，部分版本还会在壳体内部增加屏蔽层结构，用来传输高频信号时避免外界电磁干扰影响信号传输质量。壳体的外形做了圆角过渡处理，

　　避免装配过程中锐边划伤线束或者操作人员的手部，同时壳体外侧设置了防滑纹理，手动插接时可以提供足够的摩擦力，不需要额外工具就能完成锁止和解锁操作，解锁时只需要按压锁止臂的按压面就能解除锁止，方便后期维修时的拆卸操作。从尺寸匹配角度，这款连接器的对插导向段设计了足够长度的导向斜面，公母端对插时即使存在一定的位置偏差，也能通过导向斜面自动导正，不会因为对插不正导致端子顶弯、密封件损伤的问题，导向段的长度也预留了足够的插接行程，保证密封件充分压缩、端子完全接触到位后锁止结构才会卡合，避免出现虚插的问题。
