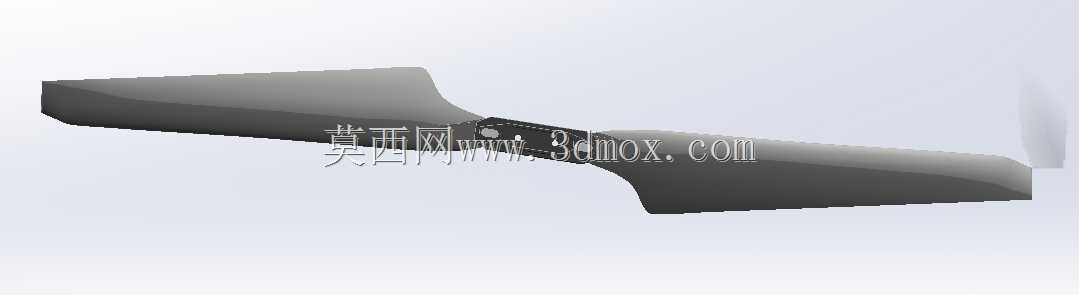

航空航模双叶螺旋桨结构造型设计

　　这套双叶螺旋桨的三维结构，最初是围绕小型固定翼航模、轻载低空无人飞行器以及教学演示风动装置的使用需求搭建的，在实际选型和结构校核过程中，最先要敲定的并非桨叶的曲面弧度，而是中心安装位与动力输出轴的匹配边界。桨毂中心预留的同轴安装孔位，需要和驱动电机或者小型内燃机的输出轴形成稳定的周向止转配合，常见的配合形式包含平键卡位、顶丝锁紧以及夹头抱紧三类，建模时桨毂端面的轴向压紧余量需要留出足够空间，避免锁紧螺母端面直接贴合桨叶根部曲面，造成装配后桨叶受力出现局部应力集中。

　　从实际工况来看，这类两叶螺旋桨大多应用在起飞重量从数百克到数千克级别的低空飞行器上，既可以作为固定翼航模的推进部件，也能在小型垂直起降试验平台、风洞教学演示台、空气动力学科普展项中充当风动发生元件。桨叶在高速旋转时，每一处叶素都同时承担产生拉力与克服自身旋转阻力的作用，因此曲面造型不能只追求外观流畅，从桨根到桨尖的翼型剖面是逐步过渡的：靠近桨毂的根部区域弦长更宽、剖面厚度更大，这部分结构主要承担旋转过程中传递扭矩的作用，厚度冗余可以抵消桨叶根部巨大的弯曲交变载荷；向桨尖延伸的过程中，弦长逐步收窄，翼型厚度也同步减薄，同时桨叶的几何扭转角沿展向持续变化，根部剖面的安装角更大，桨尖位置的安装角更小，这种扭转设计是为了匹配不同旋转半径处的线速度差异——桨尖处圆周线速度远高于桨根，如果整条桨叶采用统一安装角，会出现桨根区域迎角过小无法产生足够拉力、桨尖区域迎角过大进入气流失速的矛盾，沿展向渐变的扭转角能让各个叶素在工作转速下都处在相对高效的迎角区间，减少不必要的旋转功率损耗。

　　建模过程中，两片桨叶采用中心对称的阵列布局，二者的几何形面、质量分布完全一致，这种对称设计不只是为了装配方便，更核心的作用是控制旋转动平衡：如果两片桨叶的质心相对旋转轴线的力矩不相等，高速运转时会产生周期性的交变振动，轻则导致飞行器机架出现共振、导航传感器采样数据出现噪声干扰，重则会造成动力轴轴承异常磨损、桨叶根部疲劳断裂。因此在结构设计阶段，桨叶的壁厚分布就做了对应匹配，根部区域壁厚更大，向桨尖逐步减薄，既控制整体转动惯量，让动力系统的油门响应更加迅捷，也保证质心处在设计的展向位置，后续实物生产完成后仅需少量的桨尖配平打磨就能达到动平衡要求。

　　外形边界方面，整套螺旋桨的旋转扫掠直径是整机动力匹配的核心参数，选型时需要和动力装置的输出转速、扭矩特性做匹配：小直径桨适合高转速低扭矩的动力单元，大直径桨则适配低转速大扭矩的驱动配置，桨叶展开后，两片桨叶的最外端形成的扫掠圆面，和飞行器机身、尾翼、起落架等周边结构必须留出足够的安全间隙，避免飞行器做机动动作时出现桨叶碰撞机身部件的风险，同时扫掠面和机身中轴线的同轴度误差需要控制在极小范围内，防止旋转时拉力方向出现偏置，给飞行器带来不必要的配平阻力。

　　桨叶的前缘位置做了圆滑的钝化过渡，而非尖锐的刃口结构，这种处理一方面是避免装配和调试过程中割伤操作人员，另一方面尖锐前缘在实际飞行中如果碰到空气中的沙尘、细小雨滴，很容易出现前缘缺口，破坏翼型的气动完整性，圆滑过渡的前缘在轻微磕碰后仍能保持基本的气动外形。桨叶后缘则保持相对薄而整齐的轮廓，保证气流能够平顺地从叶型表面脱离，减少尾部涡流带来的能量损失。

　　在安装接口的细节处理上，桨毂的两个端面都设计了平整的贴合面，能够和驱动侧的安装垫片、锁紧垫片完全贴合，当动力轴带动桨毂旋转时，扭矩可以通过端面摩擦力和孔位的止转结构共同传递，不会出现桨叶和动力轴之间打滑的情况。针对不同的使用场景，这套桨叶的结构既可以采用硬质塑料注塑成型，也可以使用碳纤维复合材料铺丝制作，三维模型里统一的壁厚基准和曲面连续性，为后续的模具设计、数控加工或者3D打印成型都提供了准确的几何参照，结构工程师在拿到模型后，可以直接在桨毂位置调整安装孔的直径、键槽尺寸，适配不同规格的动力输出轴，也可以在桨叶表面局部增加加强筋结构，适配更高拉力等级的使用需求，不需要重新重构整条桨叶的气动曲面。

　　日常使用中这类螺旋桨还要考虑静拉力与巡航效率的平衡，宽弦长的桨叶在静态启动时能产生更大的静拉力，适合需要短距起飞的重载飞行器，窄弦长的桨叶在高速巡航时阻力更小，适合长航时的飞行平台，这套模型的曲面参数化特征保留了调整弦长分布、扭转角分布的修改空间，设计人员可以根据具体的飞行性能指标，在现有基础上快速迭代出不同规格的桨叶方案，不用从零开始搭建翼型曲线，大幅缩短气动部件的开发验证周期。
