航天探测用深低温制冷冷却装置结构

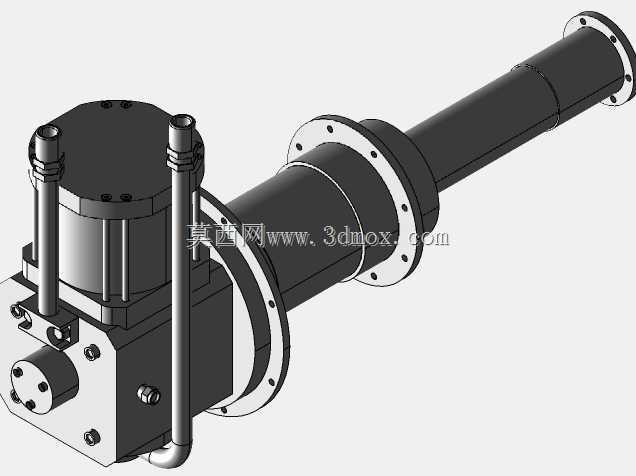

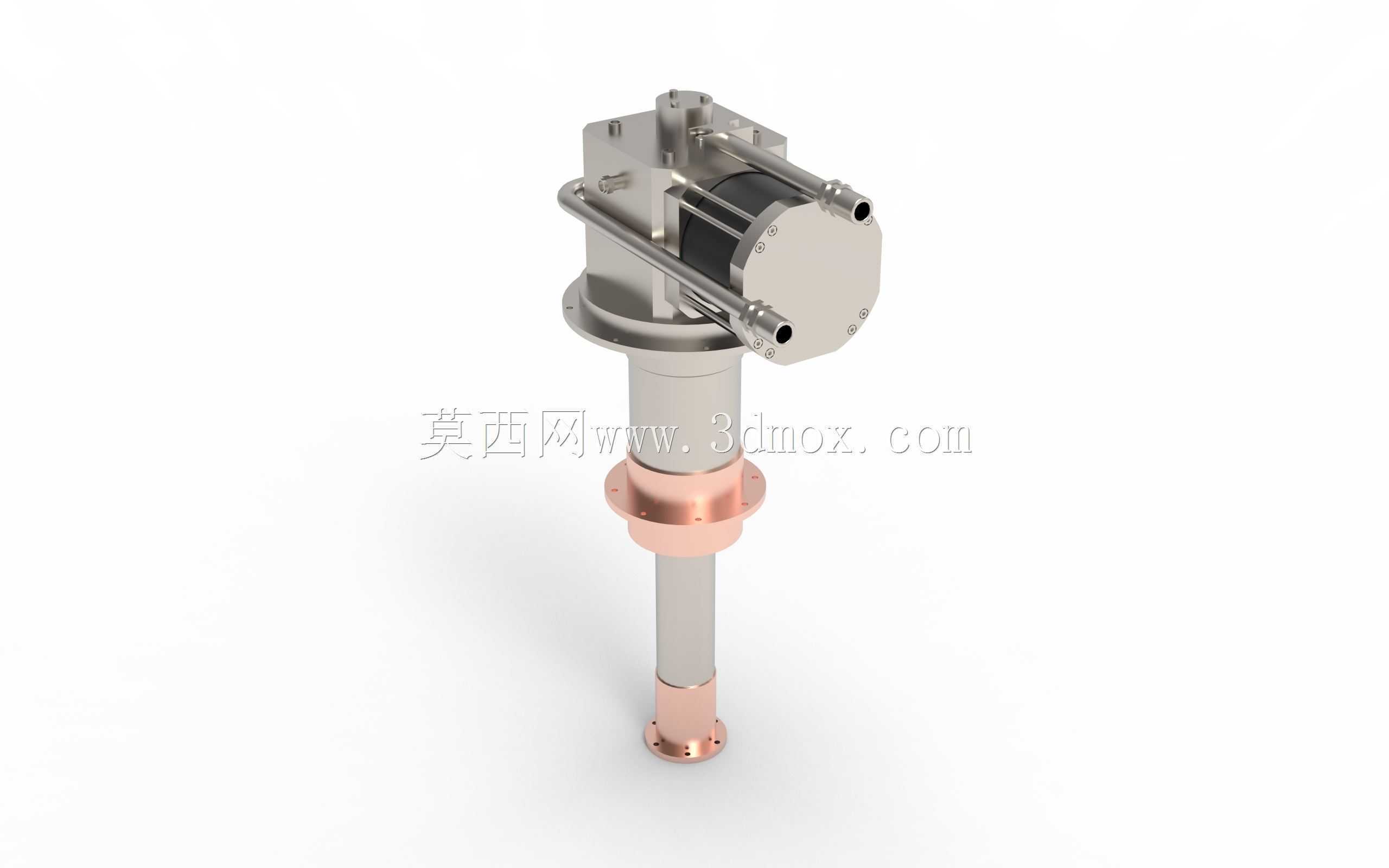

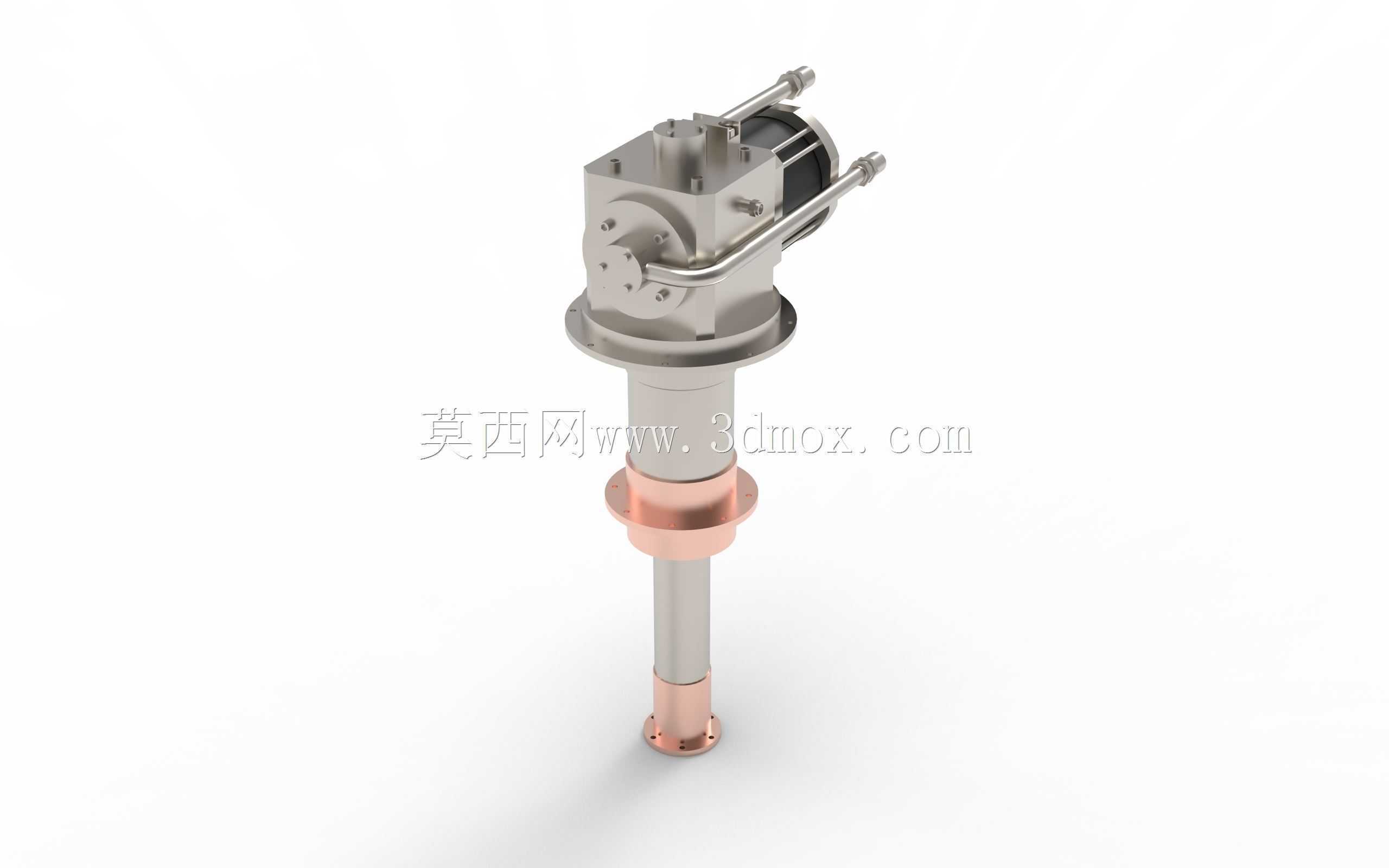

　　在航天深空探测、高轨对地观测领域，红外传感器、深空探测成像元件的工作稳定性直接决定观测数据质量，这类敏感器件必须维持在极低的恒定温度区间，才能规避自身热噪声对成像信号的干扰，低温冷却器就是为这类核心探测元件提供稳定冷源的核心配套装置。从结构设计逻辑来看，这套冷却装置采用了分体式同轴布局，上部为制冷核心机仓，集成了压缩膨胀核心组件、工质流通管路与外部接口，下部为细长型冷指传导段，冷指末端为冷头安装面，直接与被冷却的传感器探测面贴合，最大限度缩短冷量传导路径，降低传导过程中的冷量损失。上部机仓采用圆柱形壳体设计，侧面预留了两组对称的流体管路接口，用于制冷工质的输入与输出循环，接口采用标准卡套式连接结构，可适配不同管径的外部供液管路，

　　安装时无需额外加工转接结构，降低现场装配的复杂度。机仓与冷指的衔接位置设计了紫铜材质的法兰过渡结构，一方面紫铜的高导热特性可以快速将机仓工作产生的废热导出至外部散热结构，另一方面法兰上预留了均布的安装通孔，可直接与载荷舱的安装面板通过螺栓紧固，安装面的平面度控制在0.02mm以内，保证装配后整机的同轴度偏差不超过0.05mm，避免冷指在发射阶段受振动载荷出现偏移。冷指部分采用薄壁不锈钢管作为主体结构，壁厚控制在0.8mm，在保证结构刚度的前提下尽可能降低轴向的导热漏热，冷指末端同样设计了紫铜材质的冷头法兰，法兰端面加工有定位销孔，可与传感器安装座实现精准定位，冷头表面的粗糙度达到Ra0.8，保证与传感器接触面的贴合率超过90%，

　　减少接触热阻。在实际应用场景中，这类低温冷却器不仅用于航天卫星、太空望远镜的载荷冷却，在地面低温实验平台、超导器件测试、高端半导体检测设备中也有广泛应用，不同场景下的安装边界存在一定差异，这套结构的冷指长度可根据实际安装舱体的深度进行适配调整，上部机仓的外径控制在120mm以内，可适配多数小型载荷舱的安装空间，整机轴向总长度可根据冷指长度灵活调整，常规配置下总长度不超过350mm，整体重量控制在2.5kg以内，满足航天载荷对重量的严苛要求。设计过程中重点考虑了振动工况下的结构可靠性，机仓内部的核心运动组件采用了柔性支撑结构，可抵消发射阶段的冲击振动，避免核心部件出现位移损坏，管路连接处采用了焊接加卡套双重密封结构，

　　在真空环境下可保证工质无泄漏，维持长期稳定的制冷效率。冷指外部可根据需求加装真空隔热套，进一步降低环境温度对冷量传导的影响，保证冷头温度可稳定维持在设定的低温区间，温度波动控制在±0.1K以内，满足高精度探测传感器对温度稳定性的要求。在地面工业场景应用时，这套冷却装置可直接与低温恒温器配套使用，为材料低温性能测试、超导电子器件测试提供稳定的冷源，上部机仓的散热接口可适配水冷或者风冷散热模块，根据现场的散热条件灵活选择，无需对主体结构进行改动。结构建模过程中对所有配合面的公差进行了严格定义，装配时可按照公差要求完成各部件的选配，保证整机装配后的形位公差满足设计要求，所有管路的弯折半径都控制在标准范围内，避免工质流动过程中出现过大的阻力，影响制冷循环效率。
