IP66等级索诺夫密封防水接线外壳结构

　　这款密封防水外壳主要面向户外电力配套、智能开关外设、低压配电终端的安装防护需求，常见于户外照明控制回路、露天传感器供电节点、庭院智能配电模块、工业现场零散电控单元的封装场景，能够在露天淋雨、短时浸水、多尘扬尘的工况下为内部的电控元件提供可靠的物理防护，避免水汽、粉尘侵入导致的电路短路、触点氧化、元件腐蚀问题。从结构设计来看，壳体采用上下扣合的装配形式，结合面预留了密封胶圈的安装槽位，通过周向均匀分布的螺丝施加均匀的压紧力，让胶圈产生恒定的压缩形变，填充结合面的所有微观缝隙，以此达到IP66的防护等级要求，既可以完全阻挡外界粉尘进入壳体内部，也能承受各个方向的高压喷水冲击而不出现进水问题。壳体两侧设计了带安装孔的外延固定耳，

　　安装孔位做了沉台处理，固定螺丝锁紧后螺丝头部不会突出耳板平面，既可以通过膨胀螺丝直接固定在墙面、设备机架、安装立杆上，也能配合抱箍件固定在圆柱杆件上，安装边界适配性较强，不需要额外设计转接支架就能完成多数场景的固定装配。壳体的侧壁预留了线缆穿接的过孔位，过孔位置同样做了密封结构的适配设计，可以配合防水格兰头完成进出线缆的密封固定，避免线缆位置成为防护薄弱点，内部的腔体空间做了规整化处理，没有多余的加强筋凸起占用内部容积，能够给内部的电路板、接线端子、小型继电器等元件留出充足的安装空间，同时腔体内壁设计了几处定位柱，可以直接通过自攻螺丝固定内置的PCB板，不需要额外增加安装支柱，减少装配时的零件数量。在设计思路上，

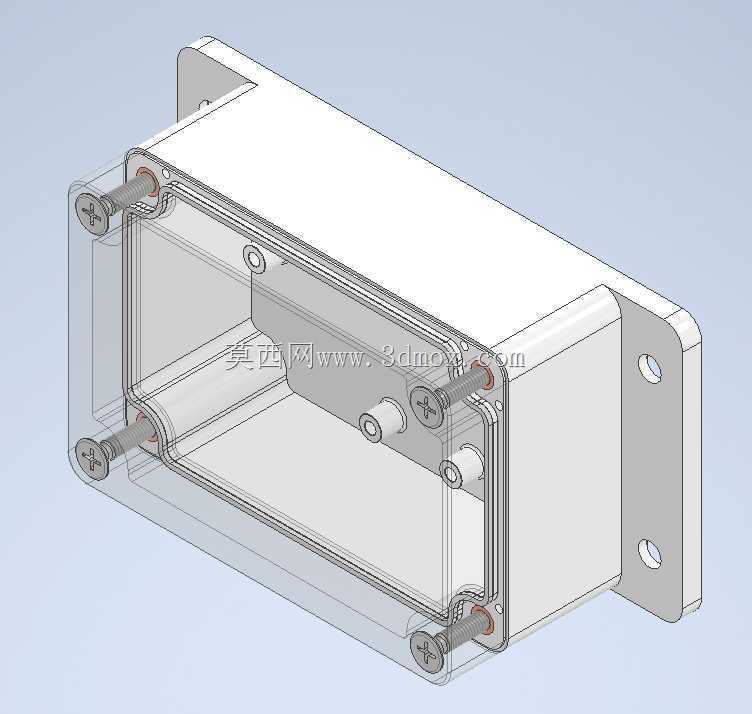

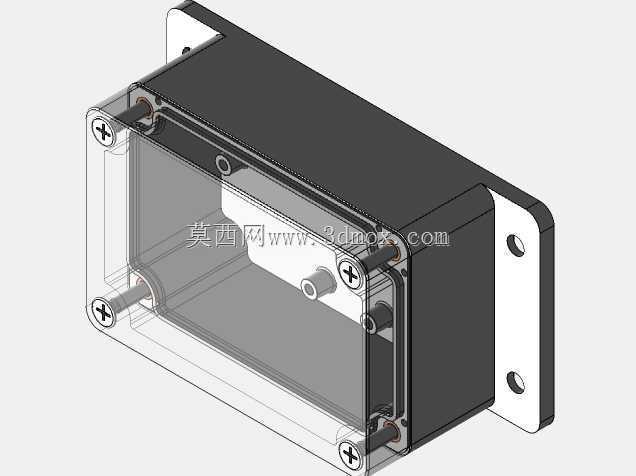

　　这款壳体优先平衡了防护性能与装配便捷性，周向布置的锁紧螺丝数量经过受力测算，既不会因为螺丝数量过多导致装配拆卸效率低下，也不会因为螺丝间距过大造成胶圈压紧力不足出现密封失效的问题，壳体的边角位置都做了圆弧过渡处理，既可以减少注塑生产时的应力集中问题，也能避免安装维护时尖锐边角划伤操作人员，透明视窗版本的上盖可以在不打开壳体的情况下直接观察内部元件的工作指示灯状态，日常巡检时不需要拆卸外壳就能确认设备运行状态，大幅降低户外运维的工作量。从安装尺寸边界来看，壳体的整体长宽高比例适配常规的单路、双路智能控制模块尺寸，固定耳的孔距符合通用小型电控盒的安装孔距规范，能够直接替换同尺寸规格的常规防水接线盒，不需要对原有安装点位进行重新打孔改造，

　　降低现场改造的施工成本。壳体的壁厚设计兼顾了结构强度与材料成本，常规安装受力情况下不会出现壳体变形导致密封面贴合不严的问题，同时外露的安装耳位置做了局部加厚处理，避免固定螺丝锁紧时耳板出现开裂问题，适配户外长期使用的耐候性要求。
