电力检测便携集成测试操作箱

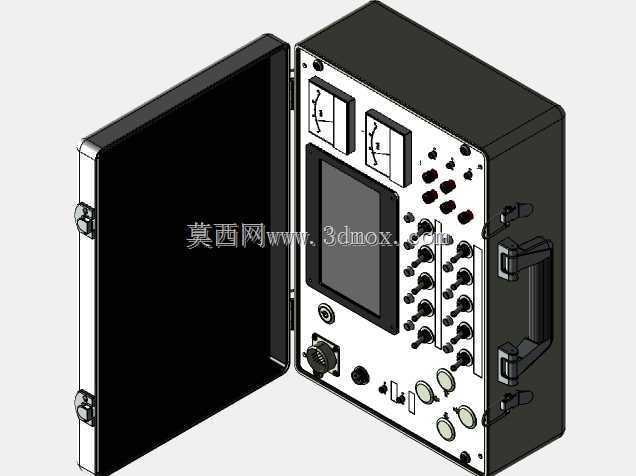

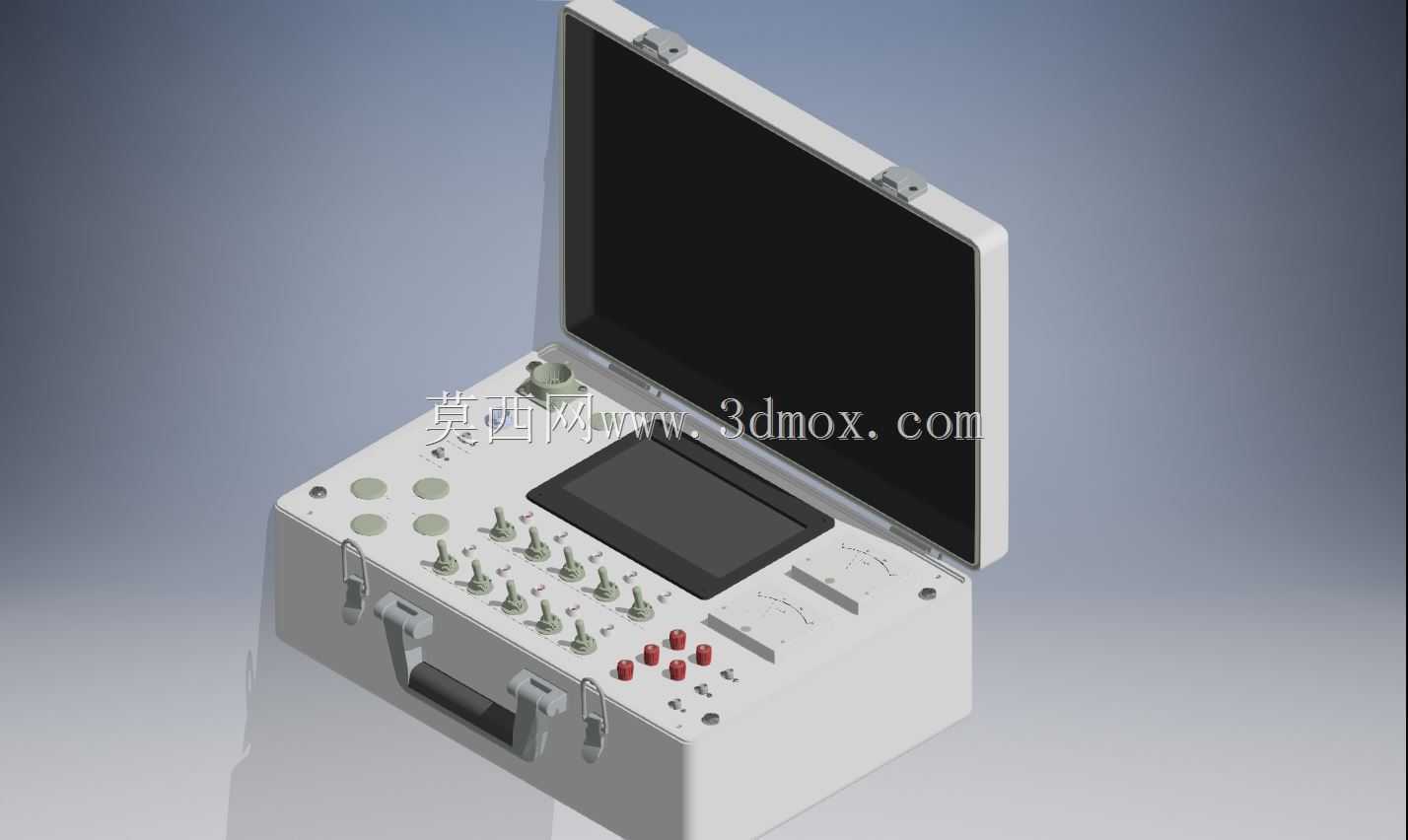

　　这套便携测试箱体的三维结构，面向电力现场检测与变压器试验环节的集成化作业需求展开设计，整体采用上翻盖手提箱式构型，将显示单元、操作旋钮、接线端口、状态指示元件全部整合在同一箱盖开启后的操作平面上，适合在变电站现场、车间出厂试验、户外运维巡检等需要频繁转移测试工位的场景中使用。从结构布局来看，箱体下半部分为承载主体，内部预留了测试主板、电源模块、信号采集板、接线排的安装空间，侧壁设置加强筋来抵消搬运过程中的振动冲击，正面配置内嵌式提手与两侧锁扣，箱盖通过背部合页与箱体连接，开启后箱盖内侧可作为防护挡板，也可预留文档收纳袋放置试验记录单。操作面板的排布遵循现场作业的操作动线：居中位置嵌入触控显示屏，用于实时显示测试参数、波形与试验结果；

　　屏幕左侧集中布置多组调节旋钮，对应电压调节、电流档位切换、测试项目选择等功能，旋钮旁搭配圆形状态指示灯，直观反馈回路通断与设备运行状态；面板右侧预留多组接线端子与拨动开关，红色端子对应高压输出或信号接入端口，灰色端口为接地与低压测试接口，端口旁印刷标识位，避免现场接线误操作。箱体边角做圆弧过渡处理，外壳可采用铝合金型材折弯或者工程塑料注塑成型，在保证结构强度的同时控制整体重量，单人即可手提转运。安装边界方面，箱体闭合后整体轮廓规整，可直接放入工程车后备箱或者标准工具柜层架，面板上所有元件的凸出高度都控制在箱盖闭合安全间隙内，合盖后内部泡棉衬垫会压紧显示屏与旋钮，避免运输途中元件晃动磕碰。设计过程中优先考虑现场使用的容错性：

　　旋钮采用带阻尼的档位结构，防止误碰改变测试参数；接线端口设置防呆缺口，不同功能接口无法混插；箱体锁扣采用快开式结构，无需额外工具即可开启箱盖开展测试。这类集成测试箱替代了传统分散式测试仪器堆叠的作业模式，把变压器变比测试、绕组电阻测量、绝缘性能检测等多种试验所需的操控界面整合到同一便携平台，减少现场布线次数，降低户外作业的接线差错概率。箱体内部的分层隔板将强电回路与弱电采集模块分隔开，预留散热风道对应功率模块的发热区域，长时间连续试验时也能维持内部温度稳定。箱盖开启角度可通过侧边支撑结构限定在合适工位，避免大风环境下箱盖突然翻转碰损操作面板，底部设置防滑脚垫，放置在地面或者设备平台上时不会滑移。从三维建模的结构细节来看，

　　提手的握持位置做了人机工程优化，承重部位加厚处理，锁扣与合页的安装孔位都预留了装配公差，面板开孔尺寸对应标准工业测控元件的安装规格，后续替换不同型号的显示屏、旋钮时无需大幅改动箱体基体结构，整套结构兼顾了便携转运、现场快速部署、多试验项目集成操作的实际使用需求。
