直升机机载双轴相机稳定万向支架结构

　　这套双轴相机万向支架主要适配小型直升机航拍作业场景，针对空中飞行时的机体振动、姿态倾斜、气流扰动等实际工况设计，核心作用是为搭载的相机提供稳定的拍摄基准，抵消飞行过程中产生的多维度晃动，避免航拍画面出现抖动、偏移、虚焦等问题，保障航拍成像的清晰度与视角稳定性。

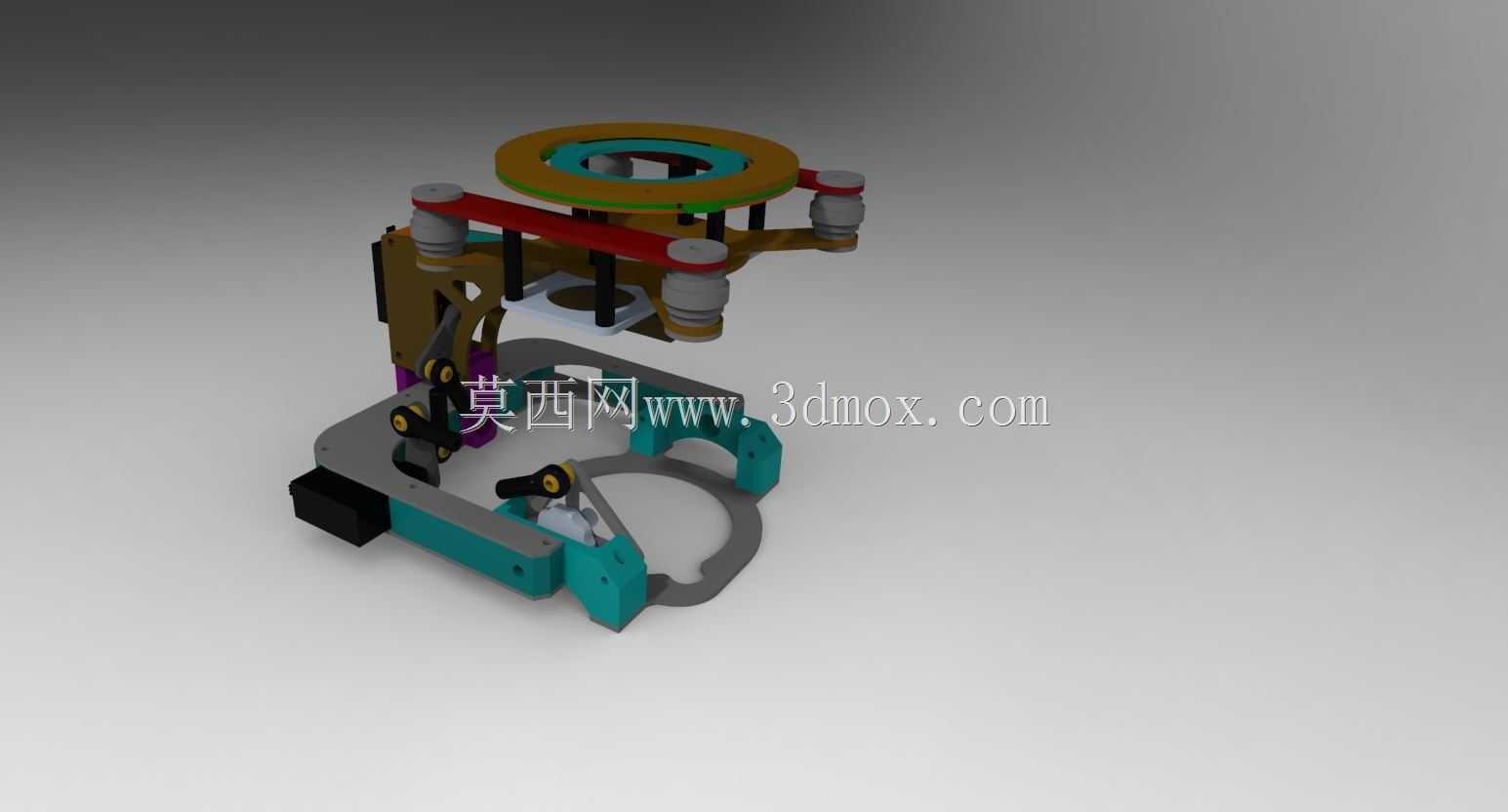

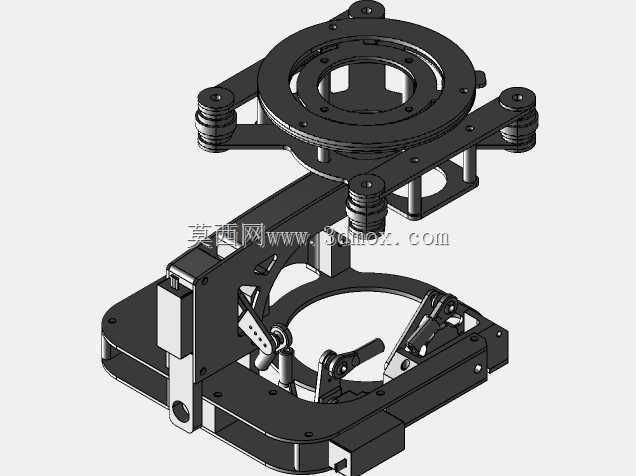

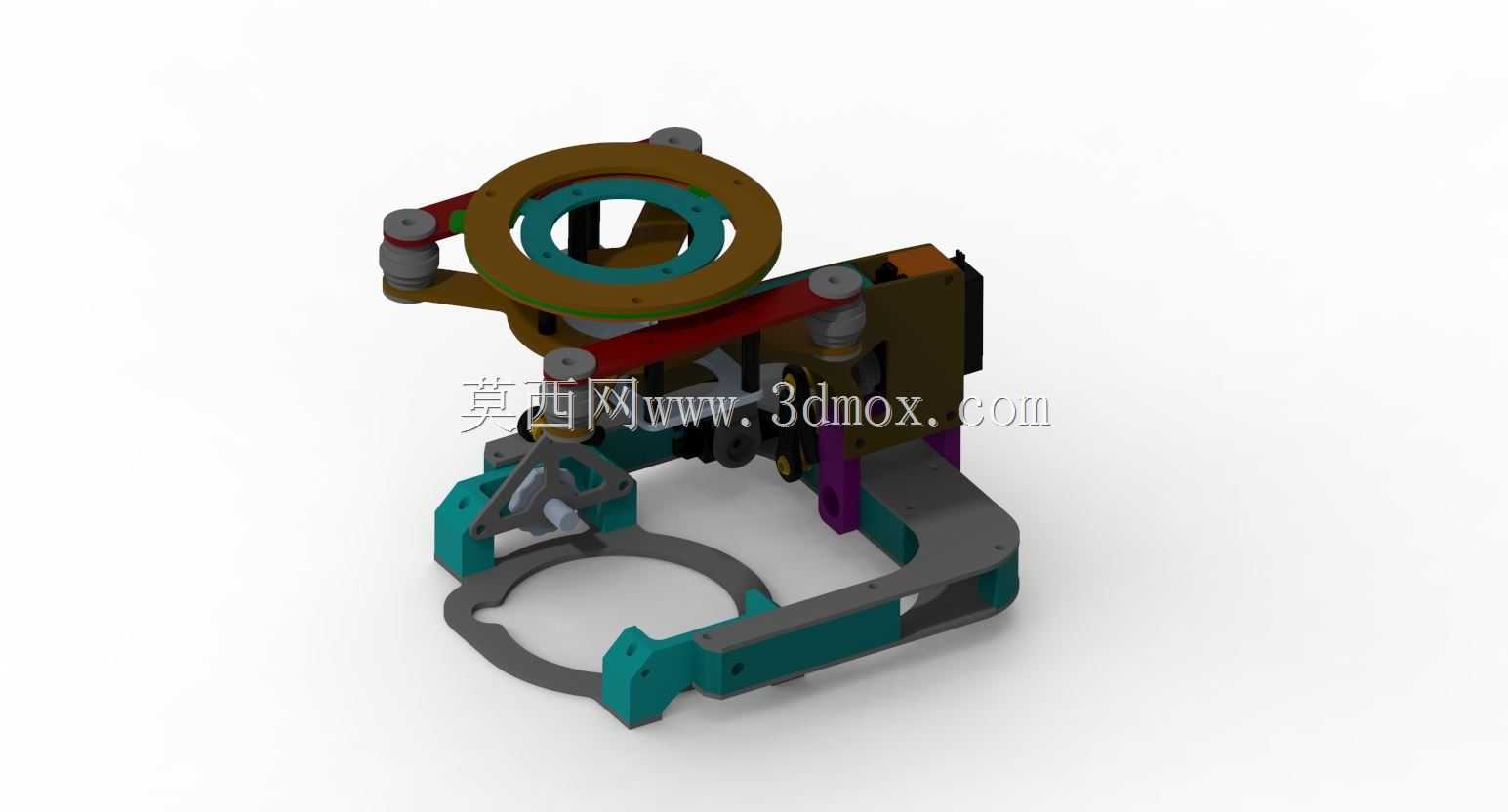

　　从结构功能来看，支架采用双层框架嵌套的双轴转动布局，上层环形安装位用于固定相机本体，通过周向分布的连接点可适配对应型号相机的安装孔位，下层框架与直升机机载安装平台连接，两个转动轴分别对应俯仰、横滚两个维度的姿态调整，配合减震组件可在飞行过程中实时补偿机体的姿态变化，让相机始终保持水平对准拍摄目标的状态。支架上设置的多组弹性减震柱分布在上下框架的连接点位，采用柱式弹性结构，可过滤直升机旋翼转动传递过来的高频振动，避免振动直接传导至相机端影响成像质量，减震柱的安装位置经过受力平衡排布，不会因为单侧减震刚度差异导致支架出现偏载倾斜。

　　设计过程中优先考虑了机载设备的轻量化需求，整体框架采用镂空式结构设计，在保证结构刚度满足飞行载荷要求的前提下，尽可能削减非受力区域的材料厚度，降低整体自重对直升机有效载荷的占用。转动副位置采用间隙配合的铰接结构，预留了足够的转动行程，可满足航拍过程中相机俯仰、横滚方向的角度调整需求，不会出现结构干涉卡滞的问题。下层安装底座设置了多组固定孔位，可匹配直升机机载平台的标准安装间距，不需要额外制作转接板即可完成固定，安装时只需对准孔位拧紧紧固件即可完成装配，现场调试时可通过调整铰接处的限位结构，限定相机的最大转动角度，避免转动幅度过大拉扯相机连接线。

　　从安装边界来看，支架整体为分层堆叠式结构，上层相机安装环的内径适配对应相机的镜头外径，安装时相机镜头从环内穿出，不会遮挡镜头视场角；下层底座的安装孔位呈对称分布，安装平面的平面度公差控制在合理范围内，可保证支架安装后与机载平台的贴合度，避免安装倾斜导致的初始姿态偏差。支架的转动部件均做了防松设计，铰接点的紧固件采用防松结构，避免长时间在振动环境下工作出现紧固件松动的问题，所有活动部件的运动路径都做了避让设计，转动过程中不会与相机本体、机载连接线、周边机载设备发生碰撞。

　　在实际作业场景中，这套支架可适配直升机低空航拍、电力巡线、地理测绘、灾情勘察等多种作业任务，双轴稳定结构可在直升机做悬停、低速飞行、小角度转向等动作时，始终保持相机的拍摄姿态稳定，不需要额外增加过多的配重即可实现平衡，减震结构可过滤掉旋翼带来的大部分高频振动，即使在长时间飞行作业中，也能持续为相机提供稳定的支撑。结构设计上没有采用复杂的冗余部件，所有受力构件都经过载荷校核，在承受飞行过程中的气动载荷、振动载荷时，不会出现结构形变超差的问题，日常维护时只需定期检查铰接点的磨损情况、减震柱的弹性状态即可，不需要复杂的拆解维护流程，适配外场作业的快速维保需求。
