这款高压无刷伺服执行器的结构设计,核心围绕大扭矩输出场景下的可靠性需求展开,在做结构拆解前,首先要明确它的典型应用边界——这类产品常被用于工业级遥控机械臂关节、大型航模舵面驱动、自动化设备的角度执行工位、特种作业机器人的动作端,和普通小型 hobby 级舵机不同,它的设计从一开始就偏向长时间带载运行的工况,而非短时动作的消费级场景。

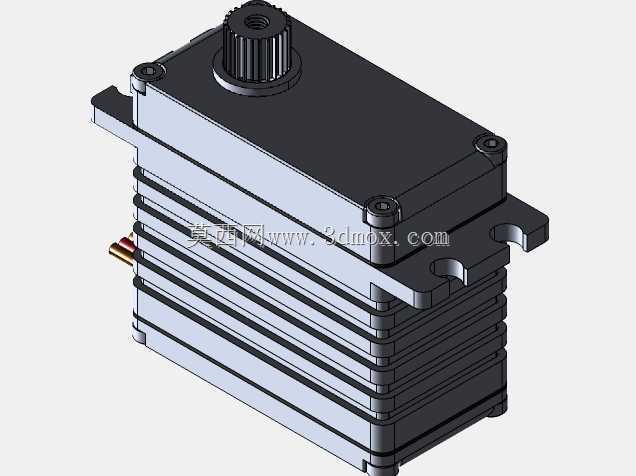

从外形结构来看,主体采用层叠式散热壳体设计,壳体侧边的多道平行散热鳍片不是装饰性结构,是匹配无刷电机持续大电流工作时的散热需求做的结构延伸,鳍片的厚度、间距都经过热流仿真校核,保证自然对流条件下能把电机绕组、驱动板工作产生的热量快速导出,避免长时间堵转或者频繁正反转时出现过热退磁的问题。顶部输出轴采用带齿的花键结构,和传统D型轴输出相比,花键配合的接触面积更大,能传递的扭矩上限更高,同时不会出现长期正反转切换时的轴孔打滑问题,输出轴根部做了加高的轴肩结构,内置双轴承支撑,能承受一定的径向负载,满足带偏心负载安装时的受力要求,不会因为侧向力导致轴偏磨、卡滞。
两侧伸出的安装耳是一体化和壳体成型的,安装孔做了沉台设计,安装时螺丝头不会突出安装面,能保证执行器贴紧安装基准面,两个安装孔的中心距公差控制在±0.05mm范围内,适配标准的工业舵机安装支架,不需要额外做转接件就能直接替换同规格的其他型号产品。出线端从壳体侧方引出,采用屏蔽线设计,避免驱动电路的高频信号干扰周边的传感设备,出线位置做了应力释放结构,线缆弯折时不会直接拉扯内部焊盘,提升移动工况下的线缆使用寿命。
内部结构的设计逻辑上,把无刷电机、减速齿轮组、驱动控制板、位置反馈元件做了分层布局,电机布置在壳体下半部分,和散热鳍片直接贴合,减速组紧邻输出轴布置,缩短传动链长度,减少齿轮传动的背隙,位置反馈元件直接和输出轴末端连接,不是在电机端做间接反馈,能直接采集输出轴的实际转角,消除齿轮间隙带来的控制误差,保证角度控制精度在±0.1度范围内。驱动板贴在壳体上盖内侧,功率器件直接和金属壳体接触导热,不需要额外加装散热片就能满足持续电流下的散热要求。
做三维建模的时候,要特别注意几个安装边界尺寸:首先是输出轴的伸出长度、花键的齿形参数,这部分直接和负载端的连接结构匹配,如果建模时齿形参数出错,会导致安装时配合过松或者装不进去;其次是两侧安装耳的孔位、孔径、沉台深度,这部分是安装基准,建模时要把安装面的平面度要求考虑进去,避免装配时出现安装面翘曲导致的受力不均;还有壳体的整体外形尺寸,尤其是鳍片部分的外轮廓,在做设备整体布局的时候,要预留足够的散热空间,不能把鳍片部分紧贴其他设备壁面,否则会堵塞散热风道,导致散热效率下降。
在实际选型应用的时候,要注意这款执行器的受力特性,它的输出轴能承受的轴向力有限,不适合作为承重转轴使用,只能作为角度执行元件,安装时要保证负载的作用力方向和输出轴的回转方向匹配,尽量减少径向力的附加负载,如果必须承受径向力,要额外加装支撑轴承,不能让输出轴单独承受侧向载荷。另外壳体的散热鳍片在安装时不要覆盖隔热材料,保证空气能在鳍片间自然流通,持续工作时的壳体温度如果超过80摄氏度,要考虑额外增加风冷散热,避免内部磁钢高温退磁,影响输出扭矩。
从结构设计的细节来看,壳体的拼接处做了密封槽设计,可以加装密封胶条实现IP65级的防护能力,适配有粉尘、少量溅水的工业现场环境,上盖和底座的连接螺丝采用对称布置,锁紧时受力均匀,不会出现壳体变形导致的内部齿轮卡滞问题。输出轴的外露部分做了防锈处理,在潮湿环境下长期使用也不会出现锈迹卡滞的问题。
