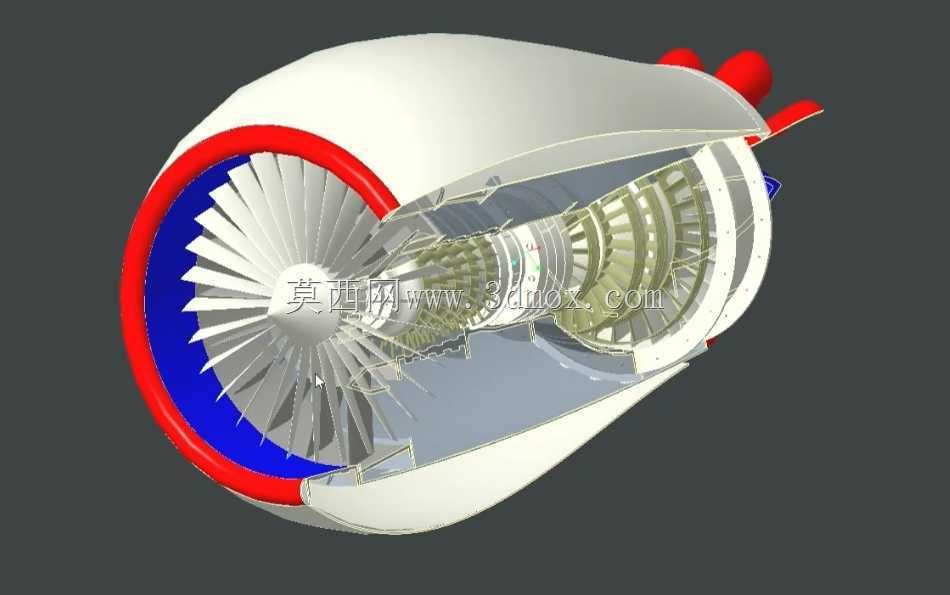

剖视结构航空涡喷动力装置设计

　　在民用支线客机、军用教练机的动力系统选型阶段，涡喷类动力装置的结构合理性直接决定整机推重比、燃油效率与维护便捷性，这套剖视展示的涡喷动力结构，完整还原了从进气道到尾喷口的全流道部件布局，可直接用于航空类专业的结构教学演示、动力系统方案论证阶段的结构参考，也能作为新型小推力涡喷装置改型设计的基础参照。从实际装机场景来看，这类带大尺寸进气风扇的涡喷结构，多用于亚音速飞行阶段的航空器，进气道唇口的圆弧过渡设计，能够在大迎角飞行状态下维持进气道内流场的均匀性，避免风扇叶片因进气畸变产生异常振动，剖视结构特意保留了进气道内壁的型面变化，从唇口到风扇前端的收敛段曲率经过多轮流场仿真调整，能在不同飞行马赫数下将进气总压损失控制在合理区间。

　　核心机部分的结构布局完全遵循实际涡喷装置的工作逻辑，压气机段的多级叶片采用逐级收敛的流道设计，每一级叶片的安装角、弦长都匹配对应压比下的气流速度三角形，能够将进气来流逐步加压到燃烧室需要的压力区间；燃烧室段的火焰筒结构预留了主燃孔、掺混孔的位置，剖视视角下可以清晰看到火焰筒与外机匣之间的环形冷却通道，实际工作时冷却气流会沿着通道包裹火焰筒外壁，避免高温燃气直接接触机匣导致结构强度下降；涡轮段的导向叶片与工作叶片采用交错排布，能够将燃烧室出口的高温高压燃气内能转化为旋转机械能，通过同心轴系驱动前端风扇与压气机同步转动，轴系的支撑结构在剖视中也做了简化呈现，保留了主轴承的安装位置与支撑筋布局，符合实际转子系统的动力学设计要求。

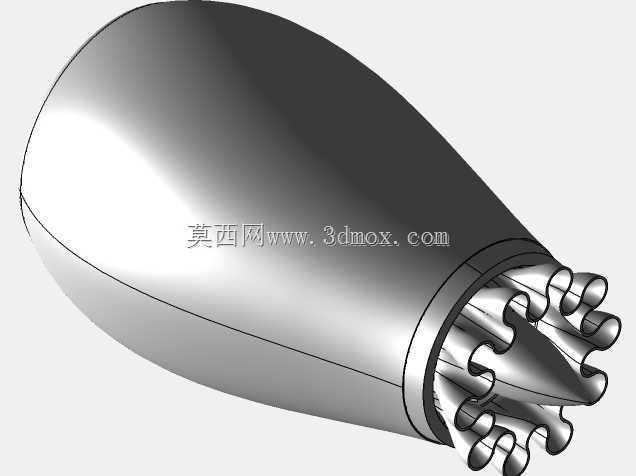

　　从安装边界来看，这套结构的外机匣最大直径匹配常规小推力涡喷的吊舱安装尺寸，前端进气唇口到尾喷口出口的轴向长度，能够适配多数轻型飞机的发动机舱安装空间，尾喷口的收敛段结构可以根据实际推力需求调整出口面积，不需要改动核心机的主体结构就能适配不同的推力等级。设计过程中特意采用剖视的呈现方式，将内部流道与转子结构完全展示，不需要拆解模型就能观察到各个部件的装配关系，对于刚接触航空动力结构的设计人员来说，能够快速理清涡喷装置的工作流程与部件连接逻辑；在做装配干涉检查时，各个部件的配合面都预留了合理的安装间隙，转子叶片与机匣之间的叶尖间隙符合热态工作下的膨胀补偿要求，不会出现冷态装配间隙过小、热态运转时叶片刮蹭机匣的问题。另外，

　　外部附件的安装位置也在模型上做了预留，包括燃油管路、润滑管路、传感器接口的安装座都对应实际装机位置布置，在做改型设计时可以直接在对应位置添加附件模型，不需要重新调整外机匣的整体结构。在教学场景中，这套剖视模型可以配合流场分析软件，直观展示气流从进气道进入，经过风扇加压、压气机增压、燃烧室燃烧、涡轮做功最后从尾喷口喷出的完整过程，帮助学员理解各个部件在动力循环中起到的作用；在方案论证阶段，设计人员可以基于这个基础结构，调整风扇叶片的数量、压气机级数、燃烧室尺寸来匹配不同的推力需求，缩短前期方案设计的周期。需要注意的是，模型中呈现的叶片型面为简化示意结构，实际工程应用中需要根据具体的气动设计参数对叶片型面做精细化修型，配合CFD仿真结果调整叶片的弯掠角度，才能达到最优的气动效率；机匣部分的壁厚也需要根据实际工作压力、温度场分布做强度校核，在保证结构强度的前提下尽可能降低重量，提升整机推重比。
