双缸航模汽油动力引擎结构设计

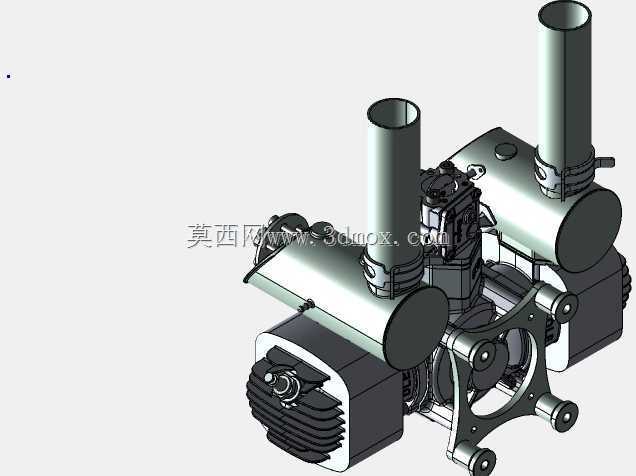

　　这套三维数模呈现的是一台面向大比例固定翼航模与垂直起降无人机平台开发的双缸水平对置汽油动力装置，整体结构围绕轻量化、高功重比与长时间稳定运转这几个核心诉求展开。从数模中可以清晰看到左右对称布置的两个气缸，曲轴箱居中承担动力汇合输出，两侧独立排气管向上延伸，这种布局在航飞平台上有很明确的工程考量。水平对置构型能够让两组活塞的往复惯性力在曲轴回转平面内相互抵消大部分一阶振动，相比单缸同排量机型，整机传到机身防火墙上的振动幅值要低一个量级，这对于搭载光电吊舱、测绘相机这类对振动敏感载荷的无人机来说尤为关键，直接关系到成像清晰度与飞控传感器的信噪比。

　　实际装机场景中，这类动力多用于起飞重量在三十到五十公斤区间的大型航测无人机、长航时靶机以及大比例像真航模。发动机通过曲轴箱后端的星形安装架与机身防火墙连接，数模里那组带四个减震胶垫安装孔的星形支架就是整机的受力边界，设计时需要在防火墙对应位置开出匹配的安装孔位，同时预留启动电机、点火模块与燃油管路的走线空间。曲轴输出端位于支架中心，通过联轴器或者离心离合器带动螺旋桨，输出轴线与机身纵轴严格重合，任何偏心都会在高转速下引入额外的交变载荷。

　　从结构细节上看，气缸外部密布的散热鳍片是风冷汽油机的典型特征，数模对鳍片的片距、高度都做了还原，实际工作中螺旋桨旋转产生的迎面气流冲刷鳍片表面，把燃烧热量带走，因此装机时必须保证气缸前后方没有机身蒙皮遮挡风道，两侧排气管的走向也要避开垂尾与平尾的操纵拉线，防止高温尾气烤蚀结构件。两个化油器分别布置在气缸外侧，这种独立供油方式能让每个气缸的进气谐振管长度一致，油门响应同步性更好，避免双缸出力不均导致的曲轴扭振。顶部伸出的两根长管是排气谐振管的前段，利用排气脉冲的负压波在特定转速区间抽取缸内废气、提升充气效率，这也是两冲程航模汽油机提升功率的常用手段，管长与管径的匹配直接决定峰值功率对应的转速区间。

　　点火系统采用双火花塞独立点火，数模中缸头位置的点火模块接线柱、高压包轮廓都有体现，配合磁电机或者电池供电的CDI点火器，能够在低空大油门与高空稀薄进气条件下保证可靠跳火。曲轴箱内部集成了曲轴、连杆、活塞与前后轴承座，箱体采用分体式合箱结构，结合面打密封胶后由螺栓紧固，内部腔体兼作曲轴箱扫气泵，这是两冲程发动机的工作原理决定的——活塞下行时曲轴箱内的预压混合气通过扫气道进入气缸，因此箱体的气密性直接影响动力输出，建模时合箱面的止口定位、螺栓孔位的同轴度都需要严格控制。

　　安装边界方面，整机宽度方向以两个化油器最外端为限，高度方向排气管顶端高出曲轴箱中心线较多，设计发动机舱时要在排气管外围预留隔热间隙，舱体内壁靠近排气管的部位需要贴覆铝箔隔热棉。前端螺旋桨安装面到后端防火墙支架的轴向长度决定了机头罩的深度，桨垫与整流罩之间要留出足够的间隙防止高速旋转时刮碰。燃油接口、油门舵机拉杆的布置在数模侧面都有对应接口位置，油路从油箱出来经过油滤、汽油泵分到两个化油器，回油管路接回油箱，整套动力系统在装机前通常要在试车台架上完成磨合、油针调校与全转速段振动测试，确认双缸温度均衡、怠速稳定后再装上飞机。数模完整还原了发动机外部所有安装接口、散热结构与管路走向，对于做无人机动力选型、机身动力舱结构设计的工程师来说，可以直接以此为基础做干涉检查、安装支架设计与振动匹配分析，省去了逆向测绘整机的工作量。
