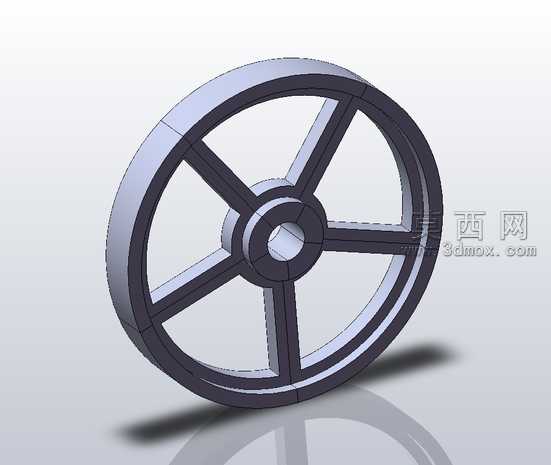

五辐式原型后轮结构三维设计作品

本作品为原型用途的后轮结构三维设计，建模阶段采用SolidWorks完成全参数化特征构建，整体遵循回转类零件的对称设计逻辑，以中心轮毂轴线为全局基准，依次完成轮毂、辐条、轮辋三大核心结构的特征搭建。中心轮毂部分设计为同轴阶梯回转结构，中部预留贯通式轴孔，用于适配轮轴的装配定位，轮毂外圈设置环形凸台结构，用于衔接辐条根部，强化连接部位的结构强度，建模时通过旋转凸台特征一次性完成轮毂主体轮廓，再对轴孔边缘、凸台衔接处添加圆角特征，消除应力集中隐患。辐条部分采用等截面直辐条设计，共设置五根辐条沿轮毂周向均匀排布，相邻辐条夹角为72度，每根辐条从轮毂凸台处向外平滑延伸至轮辋内壁，辐条截面为矩形，建模时先绘制单根辐条的拉伸轮廓，通过圆周阵列特征完成全部辐条的生成，再对辐条与轮毂、辐条与轮辋的衔接位置做过渡圆角处理，避免直角连接带来的结构脆弱问题。轮辋部分为双层环形薄壁结构，建模时通过两次旋转凸台特征分别生成轮辋的内外环壁，再通过连接筋完成内外壁的周向固定，轮辋外边缘做倒角处理，适配后续轮胎装配的导向需求。材质与渲染阶段，整体轮体赋予哑光深灰色工程塑料材质，模拟原型验证阶段常用的3D打印耗材质感，渲染时采用工作室柔光环境，在轮体下方添加地面反射效果，清晰呈现轮体的轮廓层次与结构细节，阴影设置为软阴影，弱化生硬的光影边界，突出各结构的衔接关系。设计思路上，本作品作为原型验证用后轮，优先保障结构的易加工性与装配合理性，五辐式排布在兼顾轻量化的同时保证轮体径向承载能力，整体无复杂曲面特征，所有特征均采用常规机械建模命令生成，参数可编辑性强，可根据实际装配需求快速调整轴孔直径、辐条厚度、轮辋宽度等核心尺寸，适配不同的小型行走机构后轮使用需求，结构设计上规避了薄壁悬空、锐角衔接等不利于原型制作的问题，可直接导出用于3D打印或小批量原型试制。
