直列多缸发动机缸盖三维结构设计

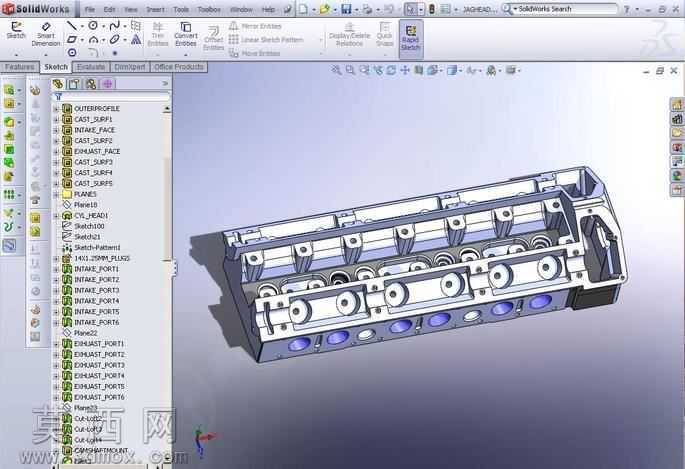

本作品为直列布局多缸内燃机缸盖的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循内燃机缸盖的实际工程设计逻辑，完整还原了量产缸盖的全部功能结构。建模阶段先以缸盖底面的缸孔定位基准为起点，绘制整体轮廓的二维草图，通过拉伸、切除等基础特征搭建缸盖的主体基体，再逐步细化各功能区域的细节结构：进气道与排气道采用多段引导线放样成型，精准还原气道的走向与截面变化，保证进排气的流通截面符合设计要求；凸轮轴安装座区域通过凸台拉伸、轴承孔同轴切除完成，严格保证各轴承孔的同轴度公差，满足凸轮轴转动的装配需求；气门安装位预留了气门导管、气门座圈的装配台阶，喷油器/火花塞安装孔采用阶梯孔结构，匹配实际零部件的装配尺寸；缸盖底面的燃烧室凹坑采用曲面扫描切除成型，精准控制燃烧室容积，匹配对应排量的压缩比设计要求；冷却水道与润滑油道采用内部空腔抽壳、交叉孔贯通的方式建模，还原了缸盖内部复杂的流道走向，保证冷却与润滑路径的合理性；侧面的工艺安装孔、螺栓连接孔均按照标准螺纹规格绘制，匹配缸体与外围附件的连接需求。材质渲染阶段，缸盖主体采用铸铝材质的哑光金属质感，还原量产铝合金缸盖的表面处理效果，金属表面带有细微的铸造纹理，安装配合面做了高亮机加工质感区分，水道封堵、密封槽等细节部位做了差异化材质表现，提升模型的真实感。整体设计兼顾了结构强度与功能需求，各部位壁厚、加强筋布局均参考成熟量产缸盖的设计规范，既保证了缸盖在高温高压工况下的结构强度，也兼顾了轻量化设计要求，模型结构完整，特征参数清晰，可用于内燃机结构教学、动力总成装配验证、改装方案推演等场景，完整呈现了发动机核心部件的设计逻辑与结构特点。
