1800mm翼展固定翼遥控无人机机身结构

　　这套固定翼遥控飞机结构围绕110级动力平台展开，翼展方向的总体尺度达到1800mm量级，属于中型航测、巡检与飞行验证常用的布局区间。模型没有停留在外观曲面表达，而是把机头动力段、机身承力骨架、电池舱、主起落架、前起落架以及尾桨推进位置一并纳入装配关系，适合在结构方案阶段检查部件干涉、维护开口和重心布置。

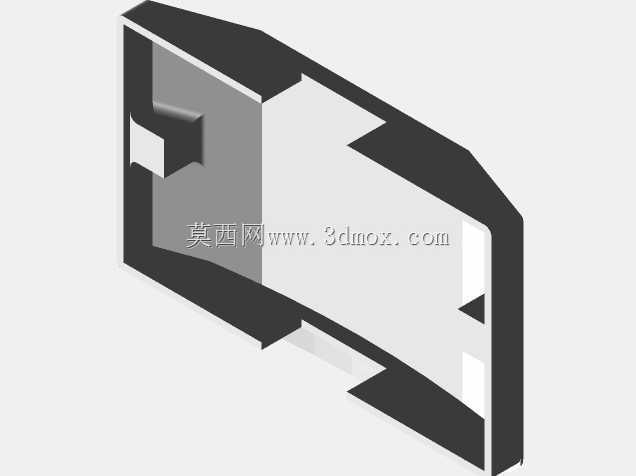

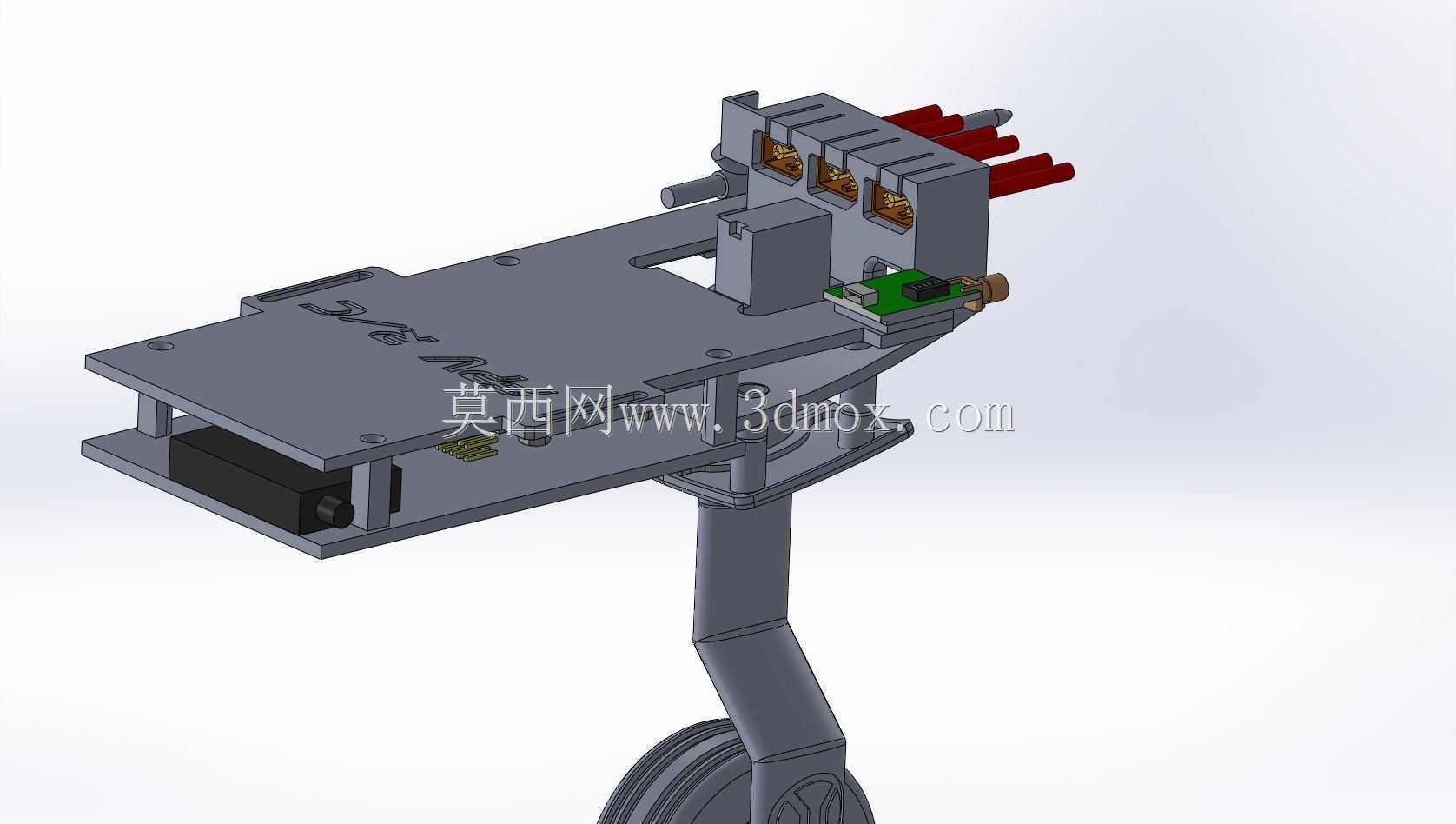

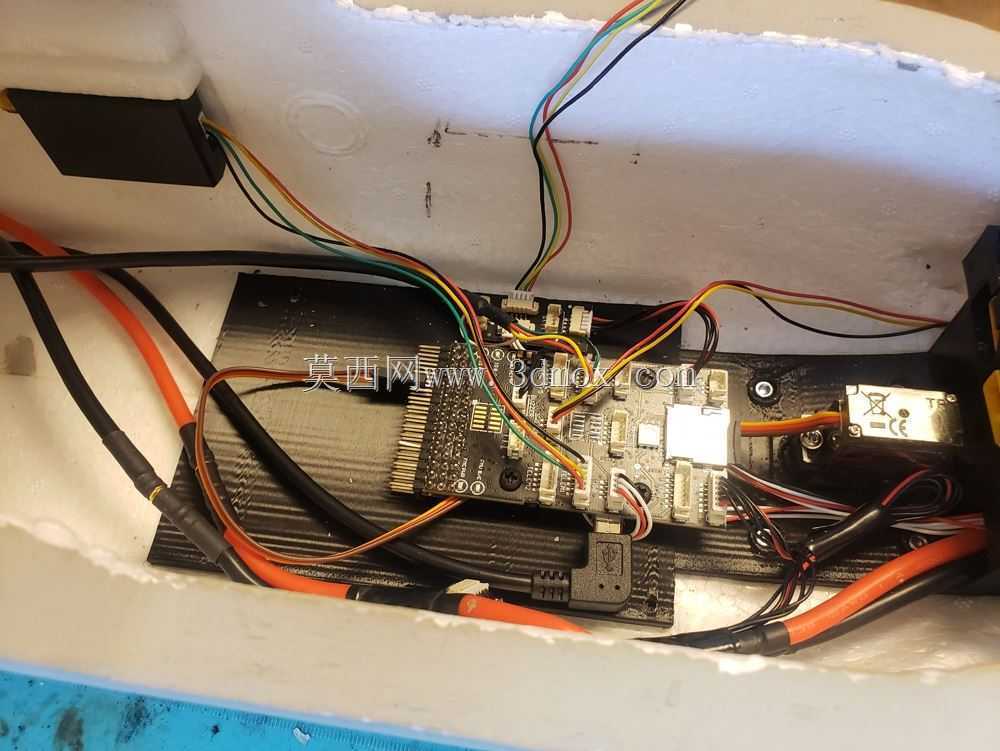

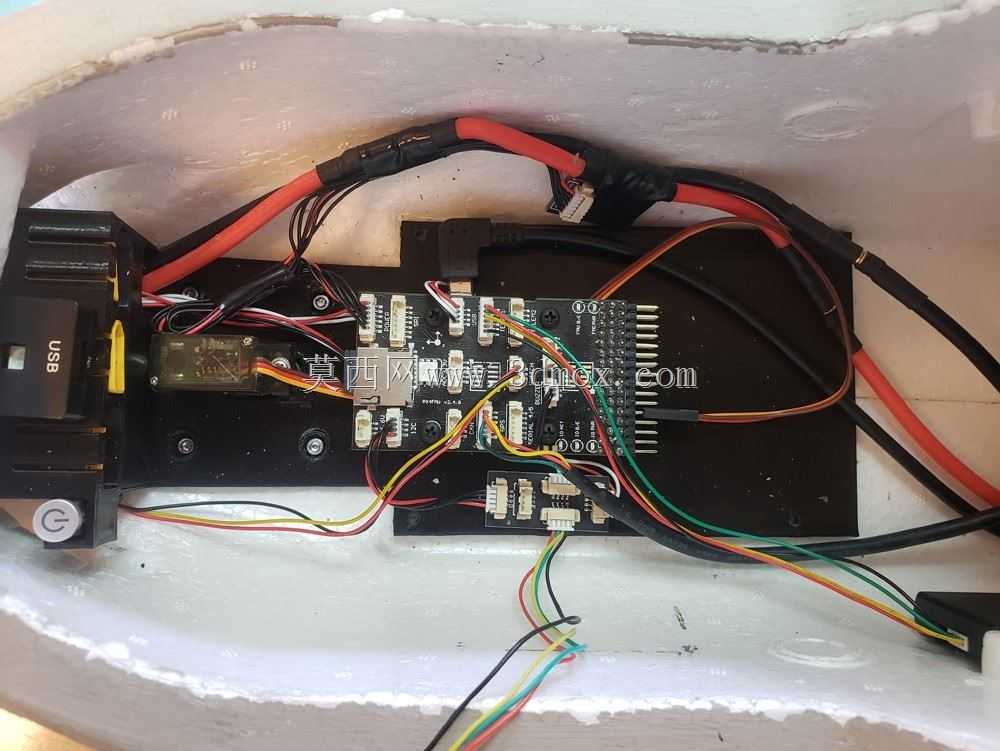

　　从实际使用场景看，这类平台可承担低空航线巡查、简易航测挂载、教学飞行试验以及固定翼无人机改装验证。机身内部沿航向预留了较长的设备装载区，蓝色电池包位于重心附近，其布置思路是让大容量电源、接收机、飞控或任务载荷在纵向配平上拥有调整余量。电池舱并非孤立盒体，周边通过框、梁和侧向支撑形成连续传力路径，起降冲击能够从起落架接头向机身骨架扩散，避免局部集中在蒙皮或单一隔板上。

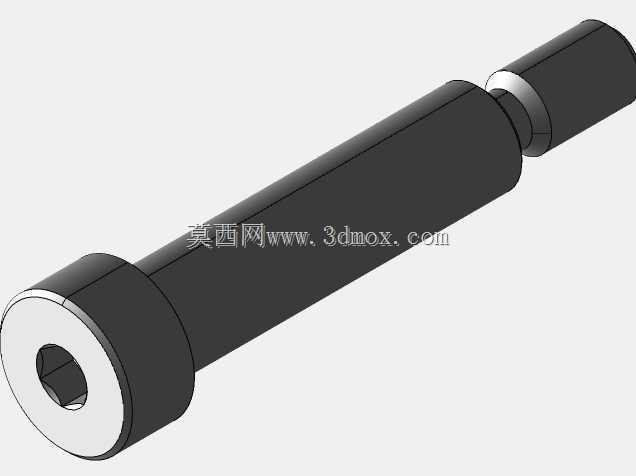

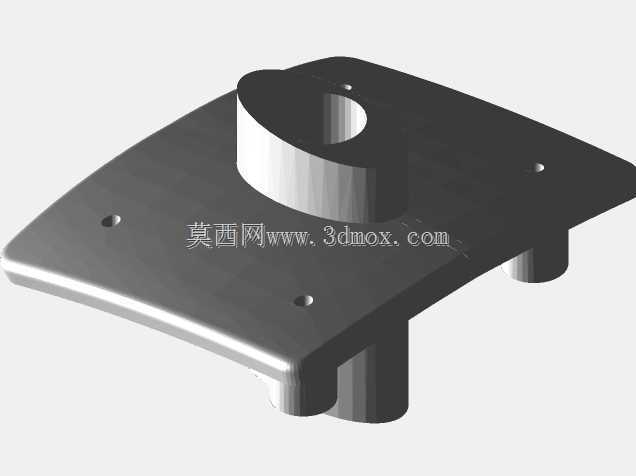

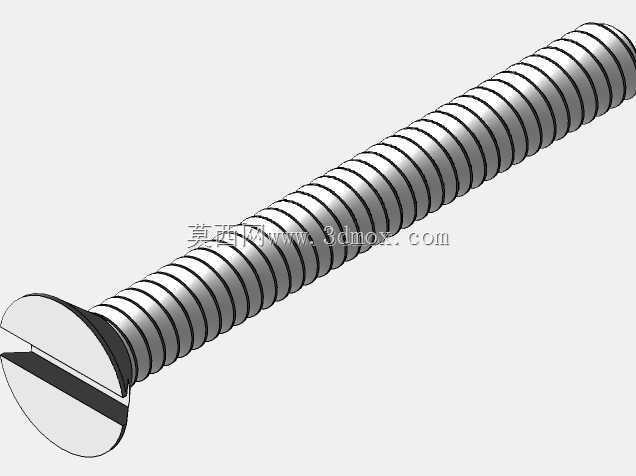

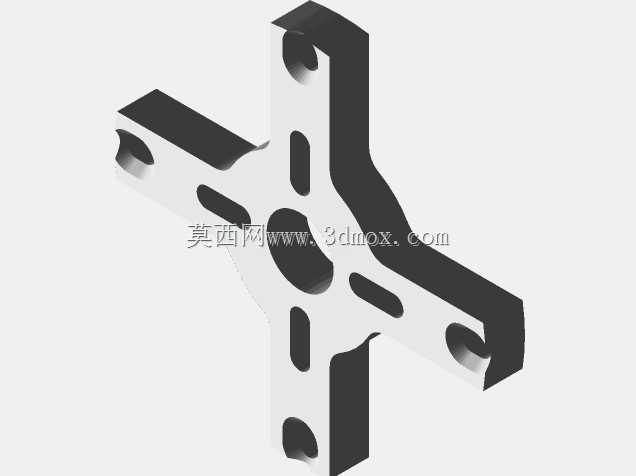

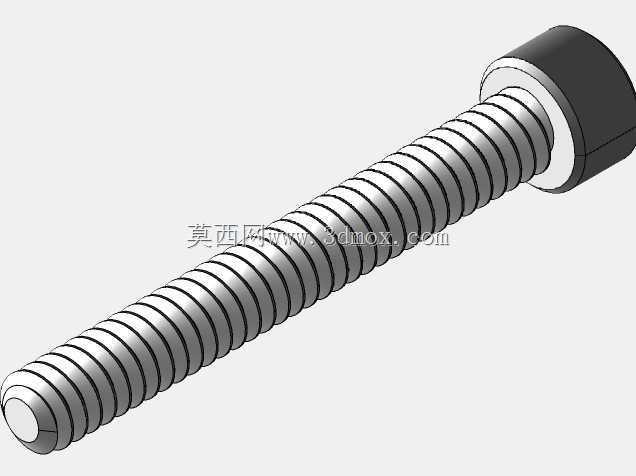

　　动力系统布置在机身尾部，采用螺旋桨后置的推进式方案。该方式使机头区域不必被发动机或电机占用，前机身可以更灵活地布置设备舱、观测窗口或配重，同时降低螺旋桨气流对前方挂载物的干扰。电机安装座、桨轴、桨毂和螺旋桨叶片均有明确位置关系，尾部端框需要承担推力、扭矩和振动载荷，因此在建模时应重点关注安装座与机身框的连接面、螺栓孔位以及维修拆卸空间。螺旋桨旋转直径与尾梁、地面线之间的边界需要保留安全间隙，尤其在着陆压缩、尾翼振动和机体俯仰变化时，不能让桨尖接触地面或尾撑结构。

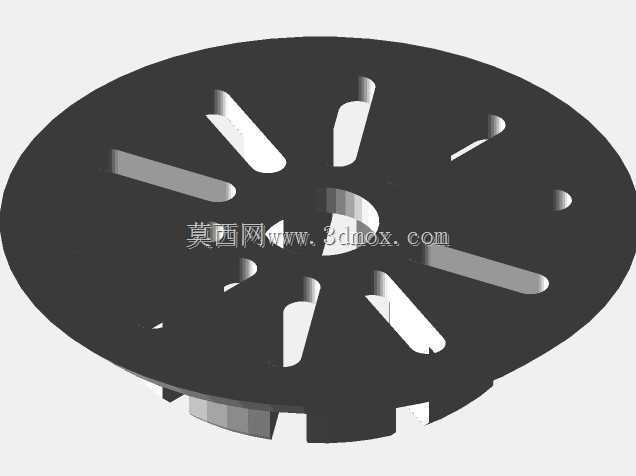

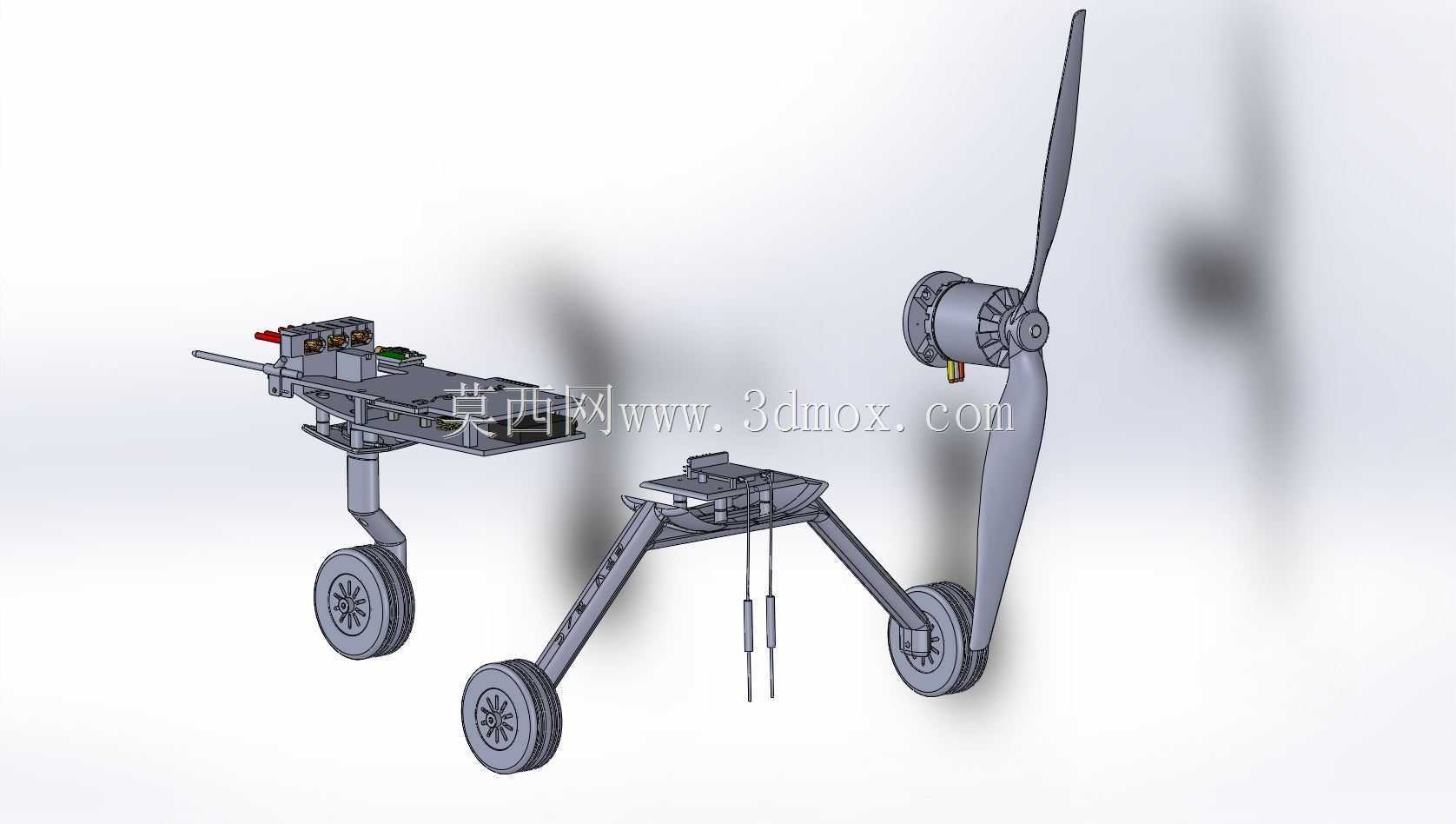

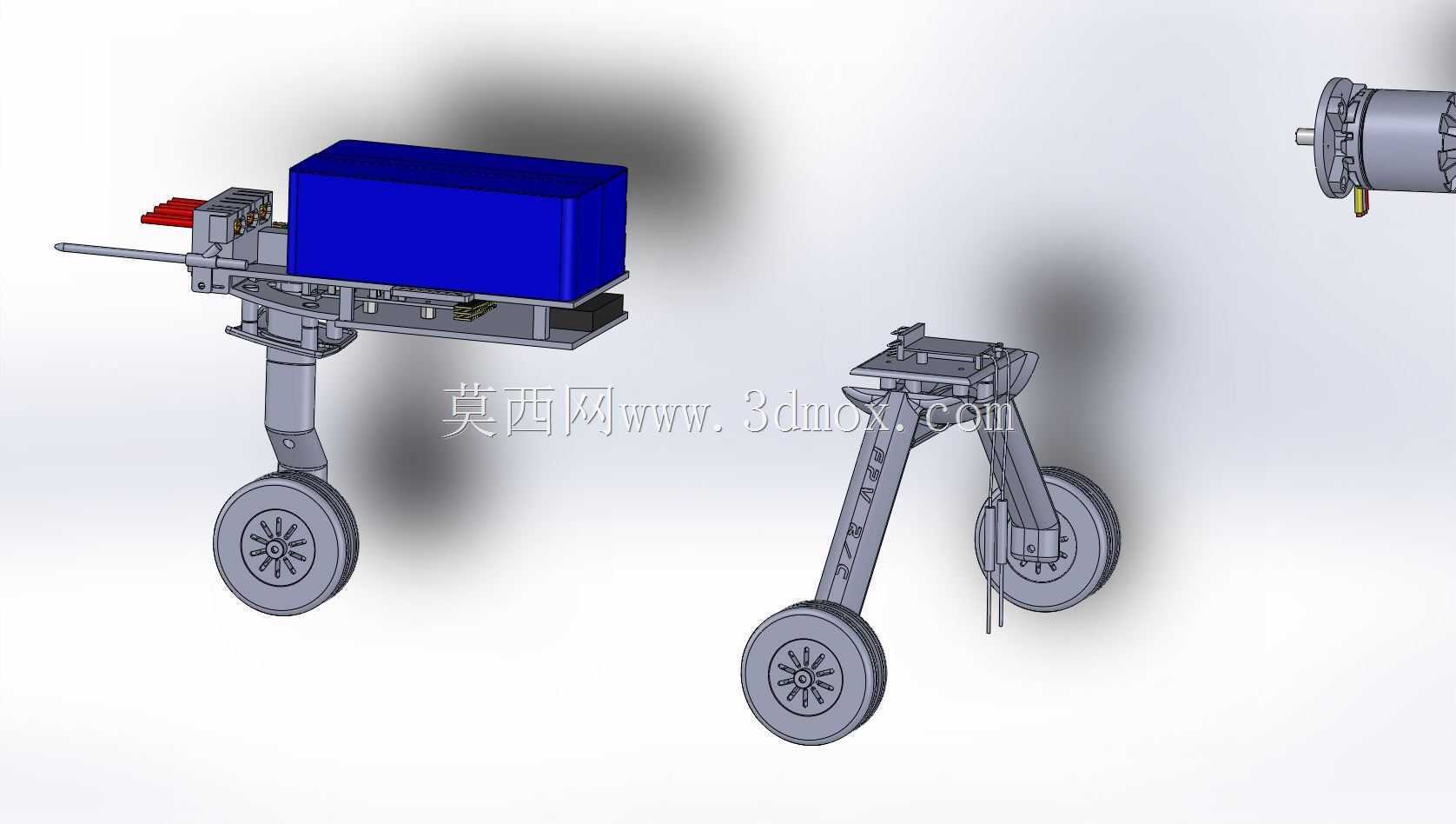

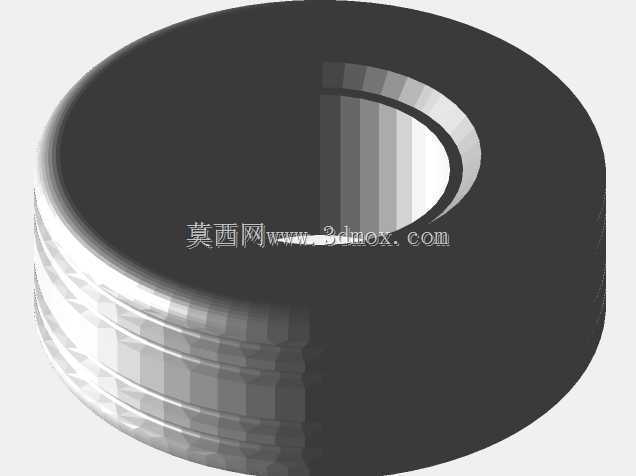

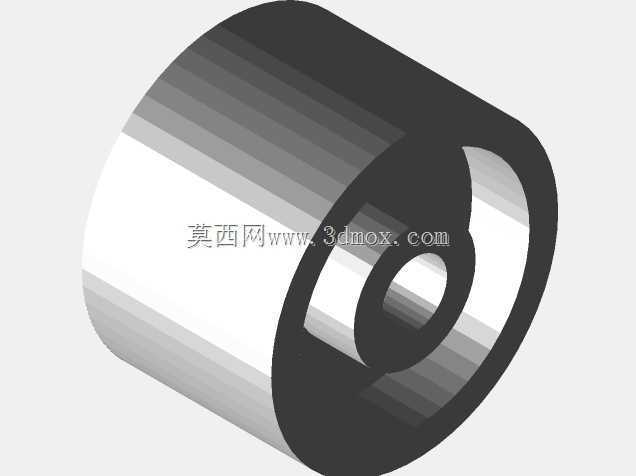

　　起落架部分采用前三点式构型，前起落架位于机头下方，两个主起落架位于重心稍后位置。主支柱承受着陆时的主要垂向冲击，轮轴、摇臂、支柱和机身接头之间的关系清晰，机轮带有轮毂和辐条形态，便于后续细化轮胎、刹车或转向机构。前起落架承担地面转向和防倒立功能，其安装位置与机头底部外形、舵机拉杆空间需要协同检查。对于遥控飞机而言，前三点布局在滑跑阶段具有较好的方向稳定性，起降操纵门槛较低，也更适合携带载荷后的重量增长。

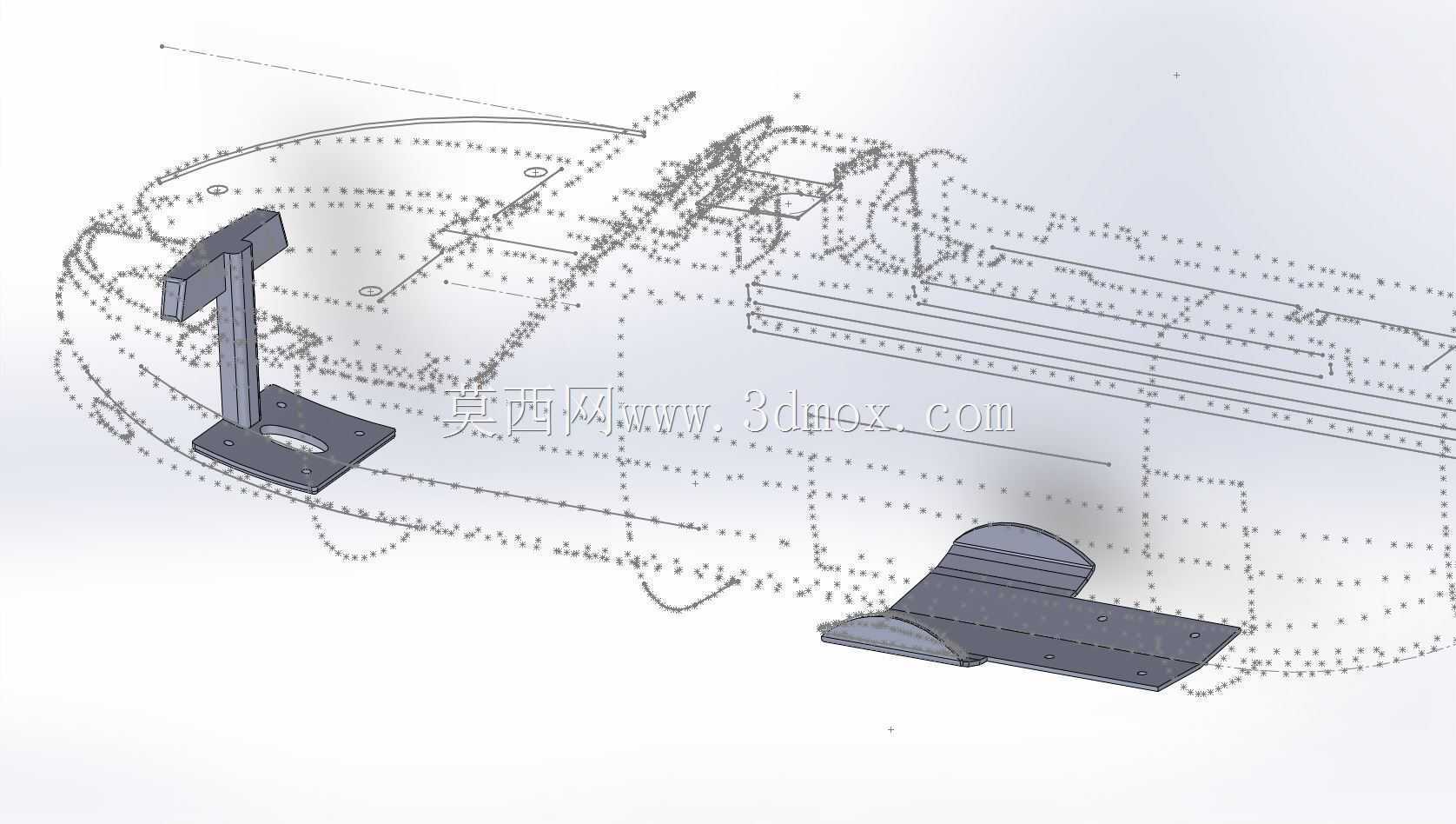

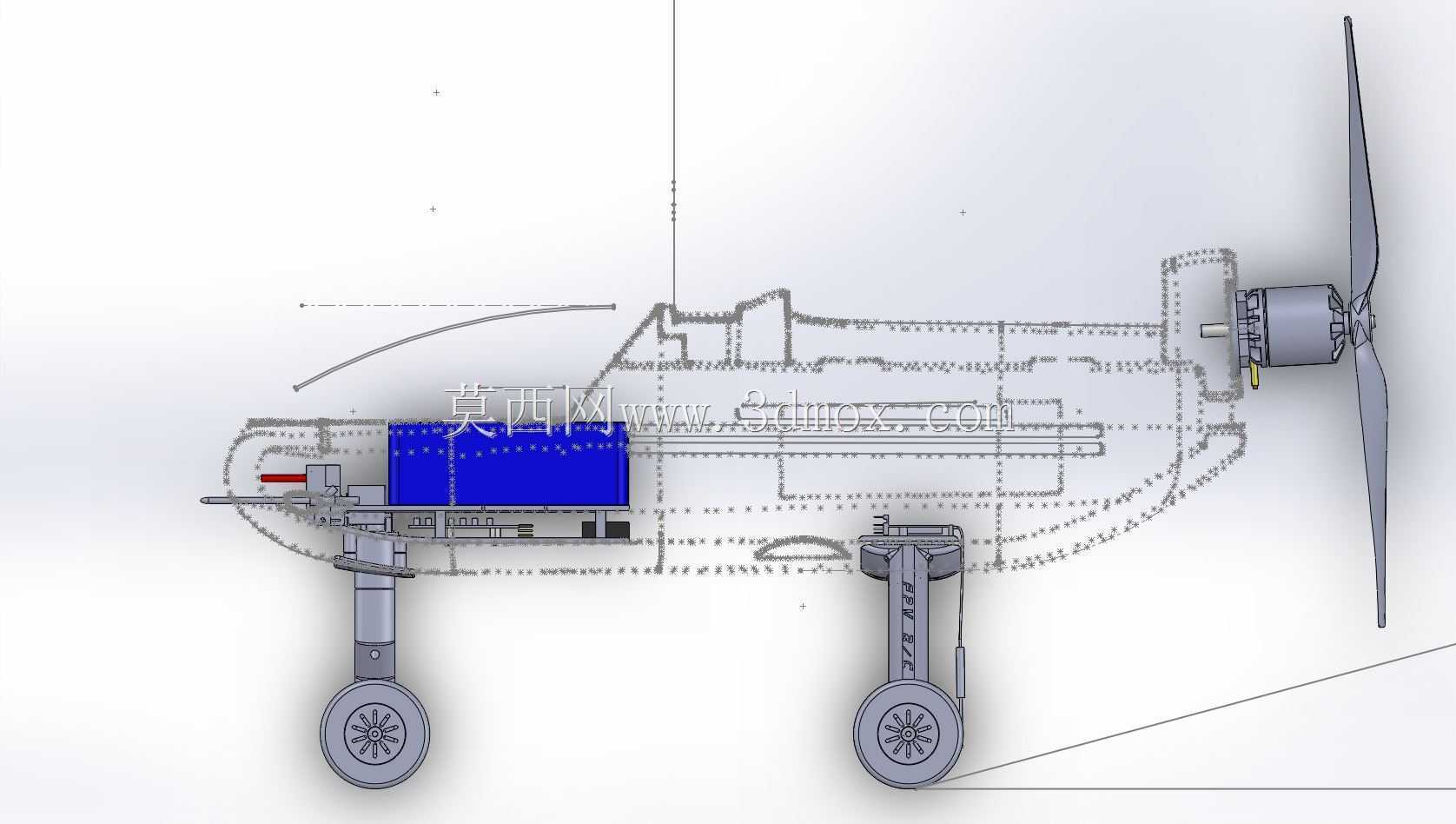

　　机身外形以细长流线轮廓为基础，侧视剖面能够看到内部骨架与外部包络之间的对应关系。设计时并非先追求复杂曲面，而是先确定翼展、机身长度、动力直径、起落架高度和电池尺寸这些硬边界，再让蒙皮轮廓包络内部设备。机身下部需要为起落架支柱和收放或固定安装结构留出空间，上部则要保证机翼对接区、尾翼连接区和设备检修口的连续性。若后续转入详图设计，机翼根部接合面、尾梁过渡段、机身框站位和舱盖开口都应继续细化，因为这些位置直接决定装配精度和维护效率。

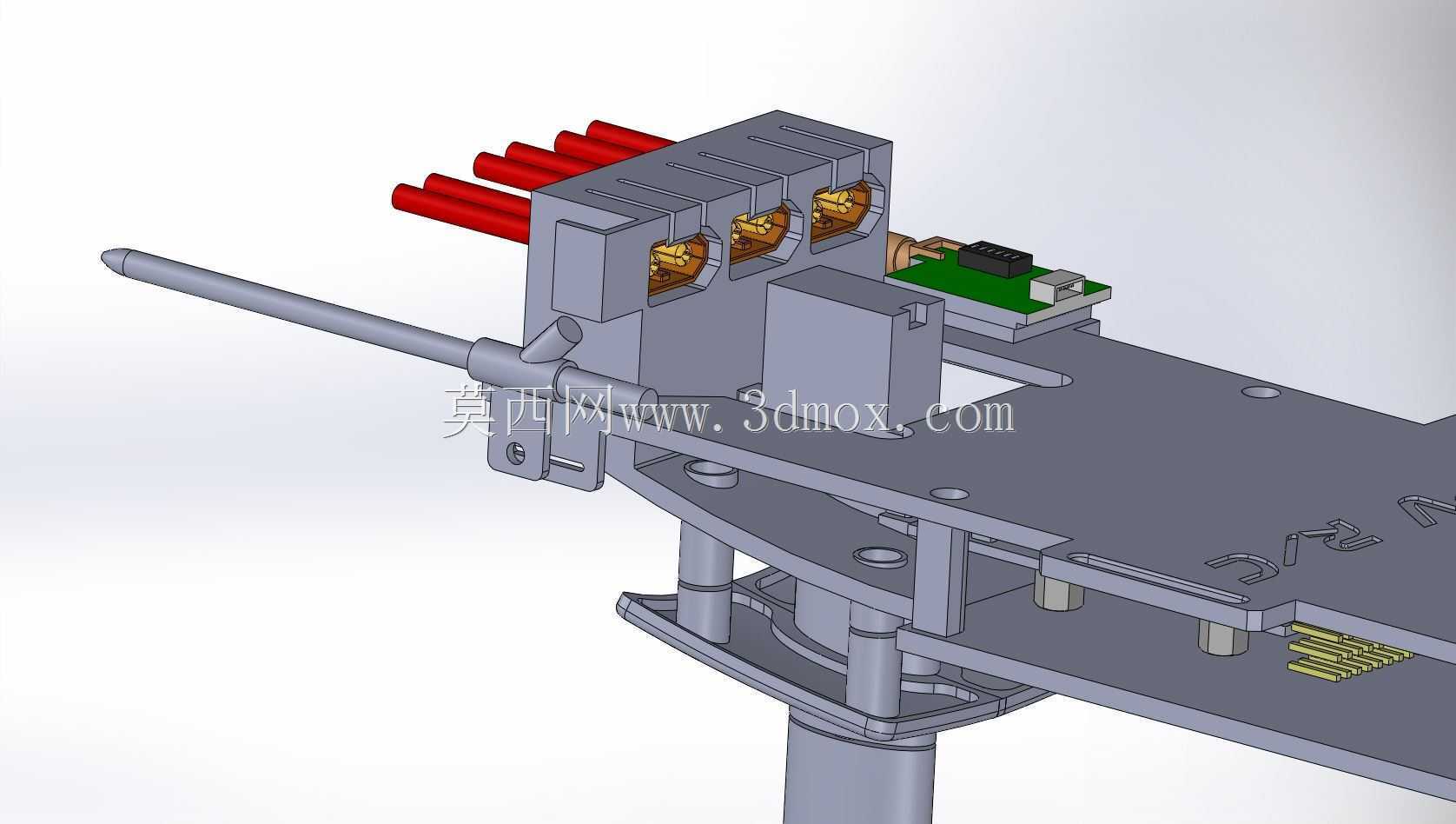

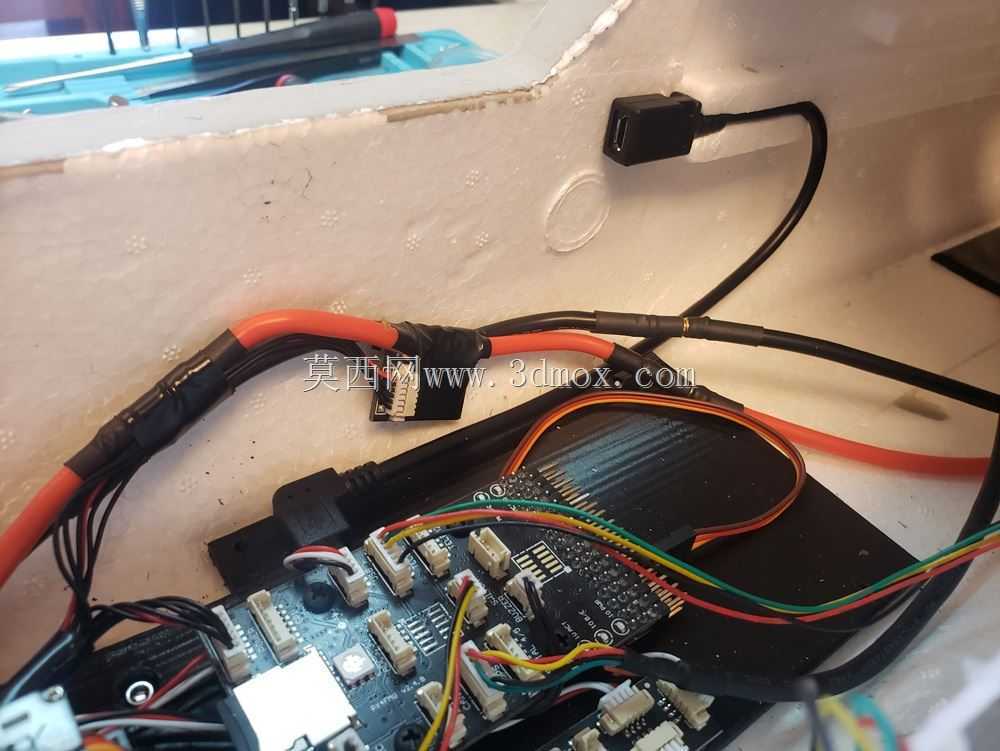

　　安装边界方面，螺旋桨半径、机轮外径、主起落架轮距、前起落架高度以及电池舱长宽高构成了最关键的约束。主轮距过小会降低地面转弯和侧风着陆稳定性，过大则增加支柱弯矩和收纳难度；起落架高度既要给螺旋桨提供离地间隙，也要避免机身离地过高导致重心不稳。电池在舱内的前后移动可用于配平，但舱体限位、绑带固定和电调散热通道不能被忽略。电机到电调的线缆、接收机天线走向、舵机拉杆路径也应在机身骨架中预留通道，避免装配阶段与框板或加强件冲突。

　　整体结构体现的是固定翼无人机改装中常见的工程逻辑：以可飞行为目标，把动力、能源、起落架和机身承力框架放在同一装配模型里校核；以可维护为要求，让电池、电机、起落架和航电设备拥有明确安装空间；以可扩展为方向，为后续机翼、尾翼、任务舱和蒙皮深化留下接口。对三维建模人员来说，该项目的价值在于理解中型遥控固定翼飞机从总体包络到部件安装的协调过程，而不是单纯复刻一个飞机外形。
