500毫米轴距重载六旋翼无人机结构设计

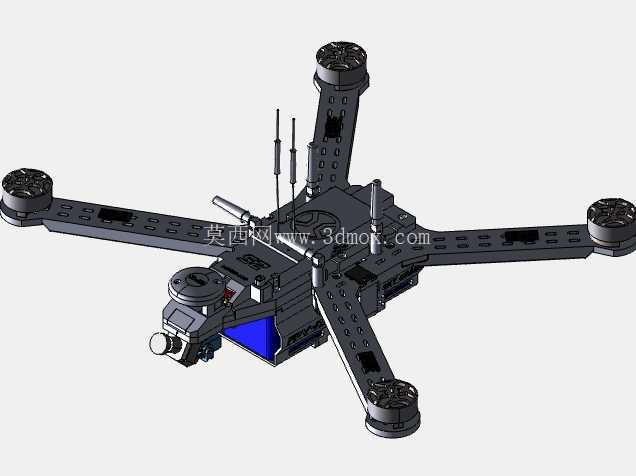

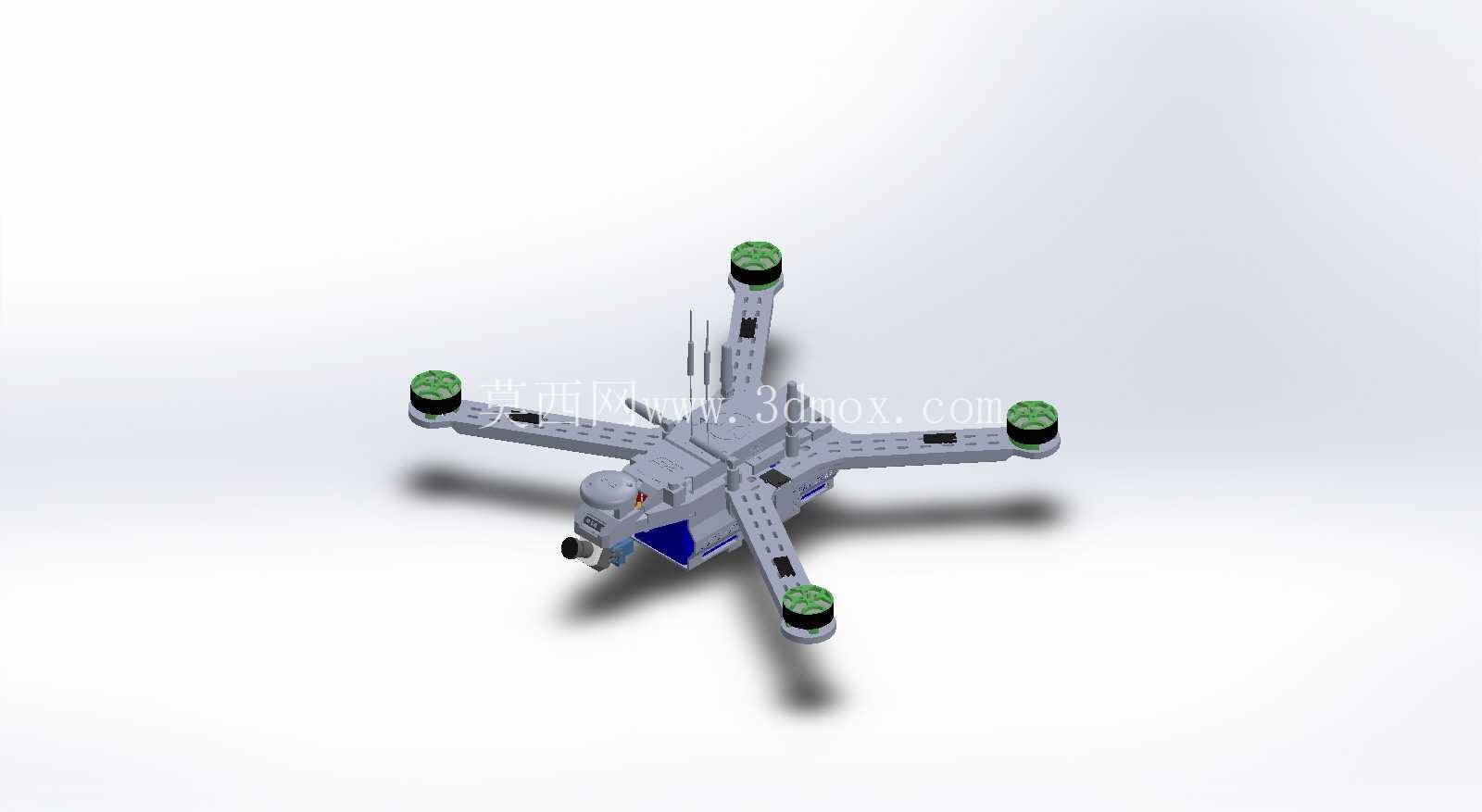

这款重载多旋翼机架的设计初衷，是面向小范围重载运输、复杂地形作业场景的空中搭载需求，区别于普通消费级航拍无人机的轻量化设计逻辑，整体结构围绕承载冗余、安装兼容性、打印可实现性三个核心维度展开。从实际作业场景来看，这类轴距500毫米级的六旋翼平台，可适配山地物资短途投送、工业巡检设备挂载、应急通信中继搭建等场景，相比四旋翼构型，六轴的动力冗余能在单动力单元故障时维持基本飞行姿态，大幅提升重载工况下的作业安全性，避免搭载设备坠毁造成的损失。

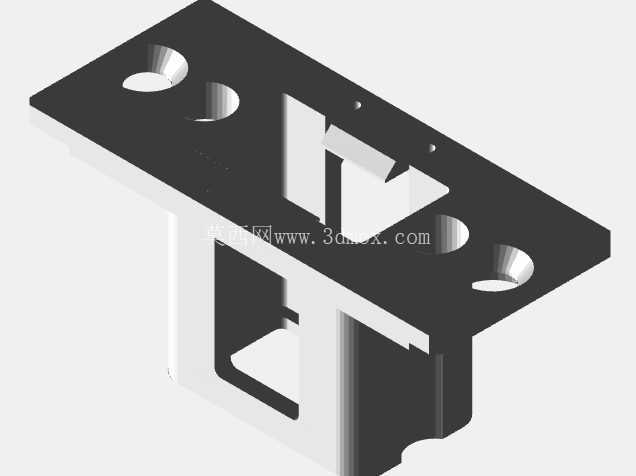

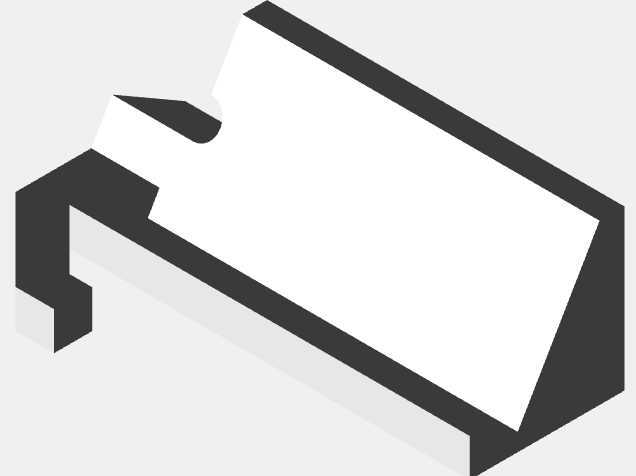

结构设计上，所有机架零件均适配桌面级FDM3D打印工艺，无需复杂的机加工工序，打印时无需额外添加支撑结构，零件壁厚统一设置为2.5毫米，兼顾打印成功率与结构强度，机臂与中心舱的连接位置采用快拆式卡扣设计，日常收纳时可快速拆卸机臂，缩小运输体积，作业时无需额外工具即可完成组装，卡扣配合面预留0.2毫米的装配间隙，适配PLA、PETG、ABS等常用3D打印材料的打印收缩率，避免不同材料打印后出现装配过松或过紧的问题。

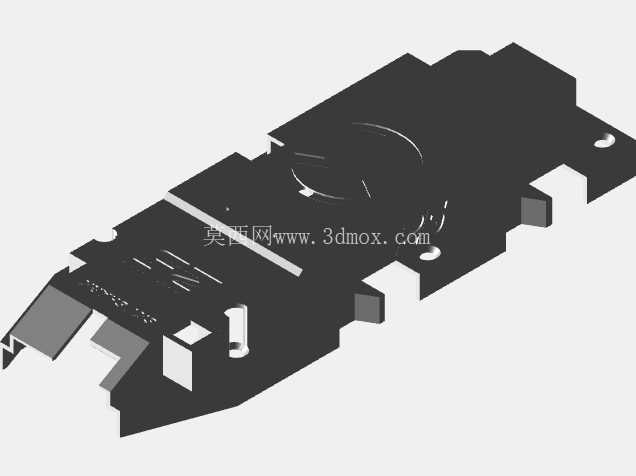

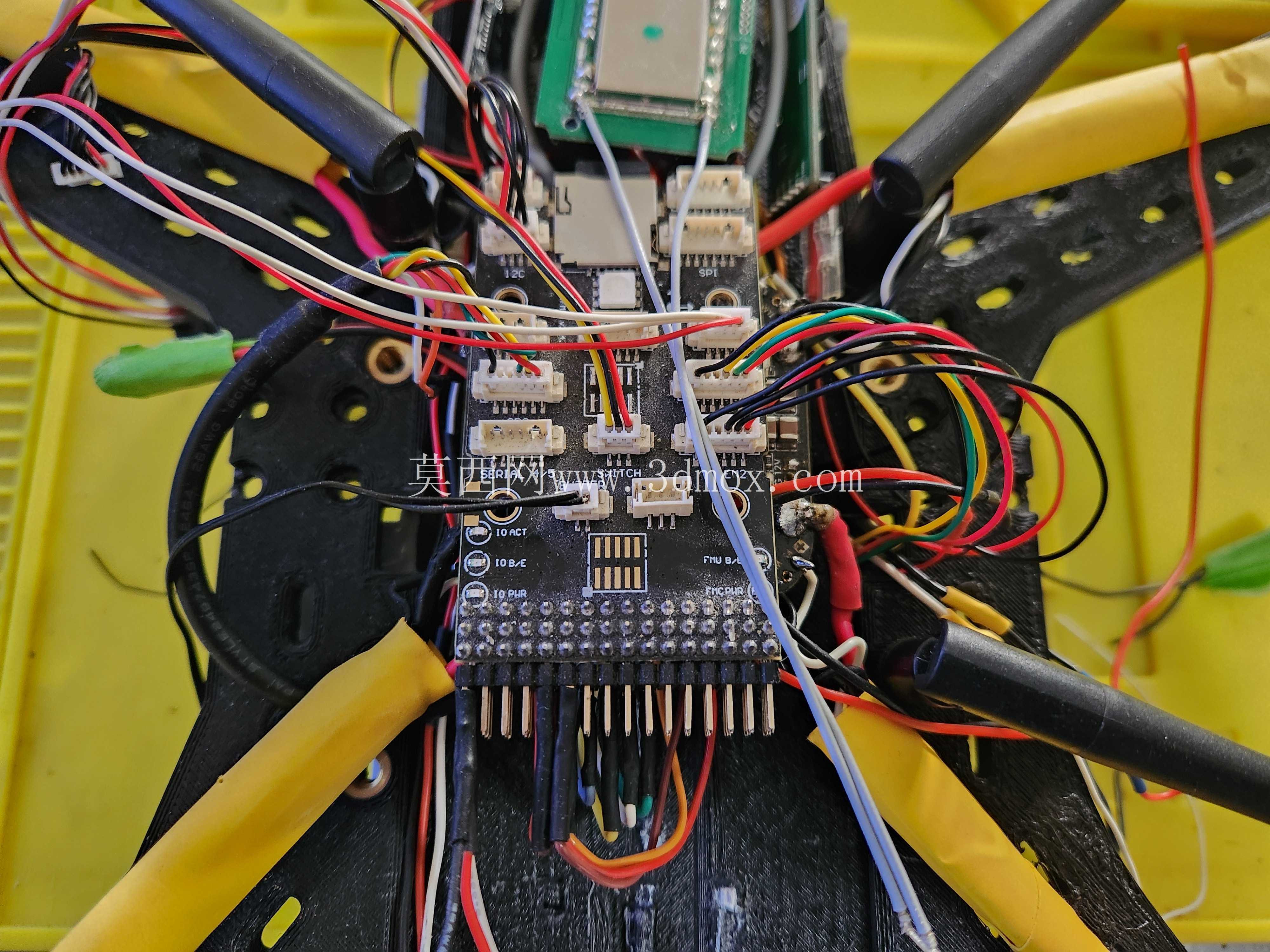

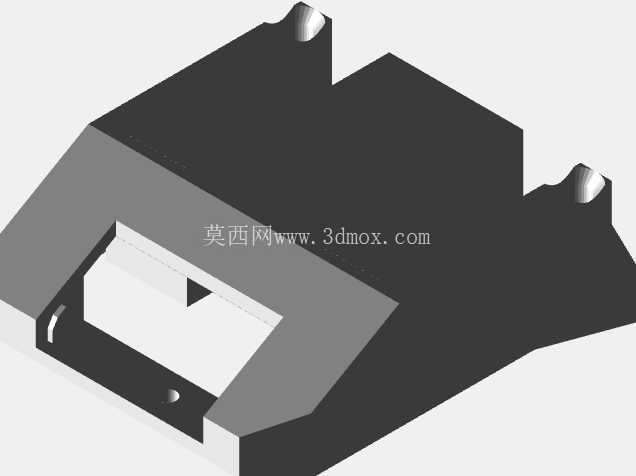

动力适配层面，机臂末端的电机安装座预留12英寸螺旋桨的安全转动间隙，相邻机臂的桨叶转动范围无重叠，避免飞行过程中出现打桨风险，电机安装孔位兼容主流22系列、28系列无刷电机的安装尺寸，可根据实际载重需求搭配不同KV值的动力套装。中心舱的电池安装位专门适配6S锂电池的安装尺寸，安装空间预留30.5毫米×30.5毫米的标准安装接口，可直接固定主流规格的飞控板、电调、GPS模块等飞控组件，中心舱底部预留通用挂载接口，可搭载相机、抛投器、小型物资箱等不同任务载荷，挂载点采用加强筋结构强化，避免重载飞行时机架出现形变。

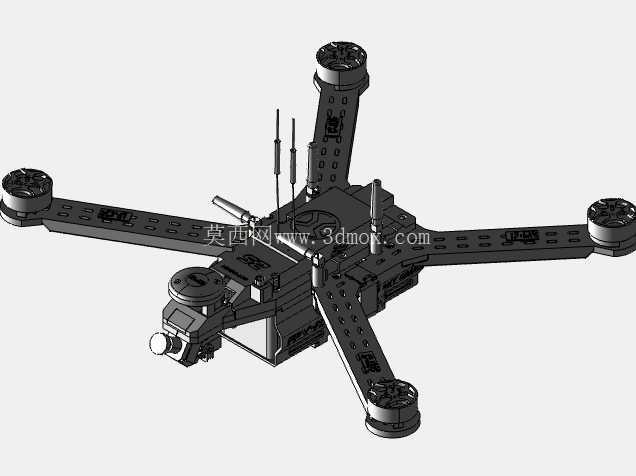

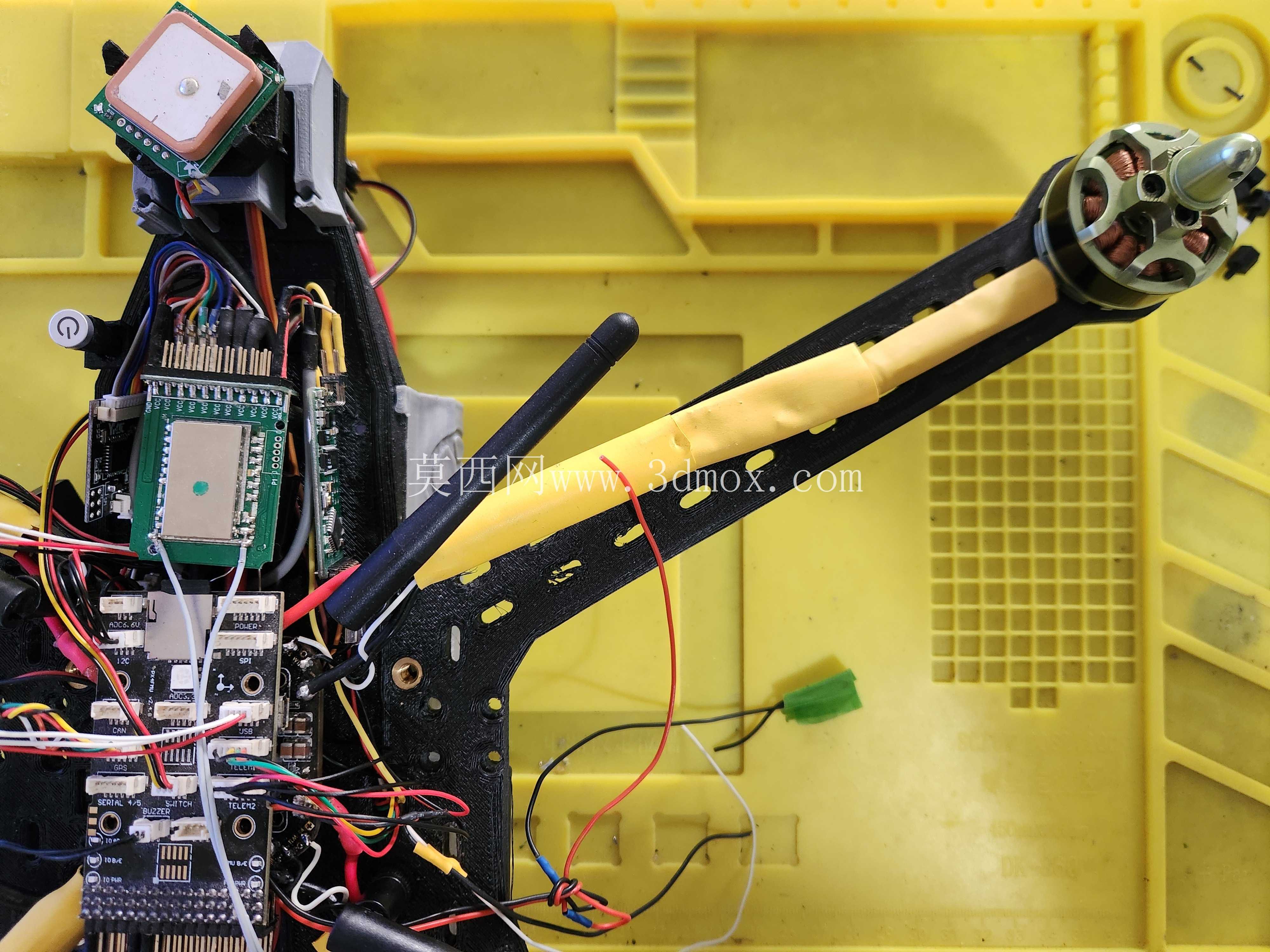

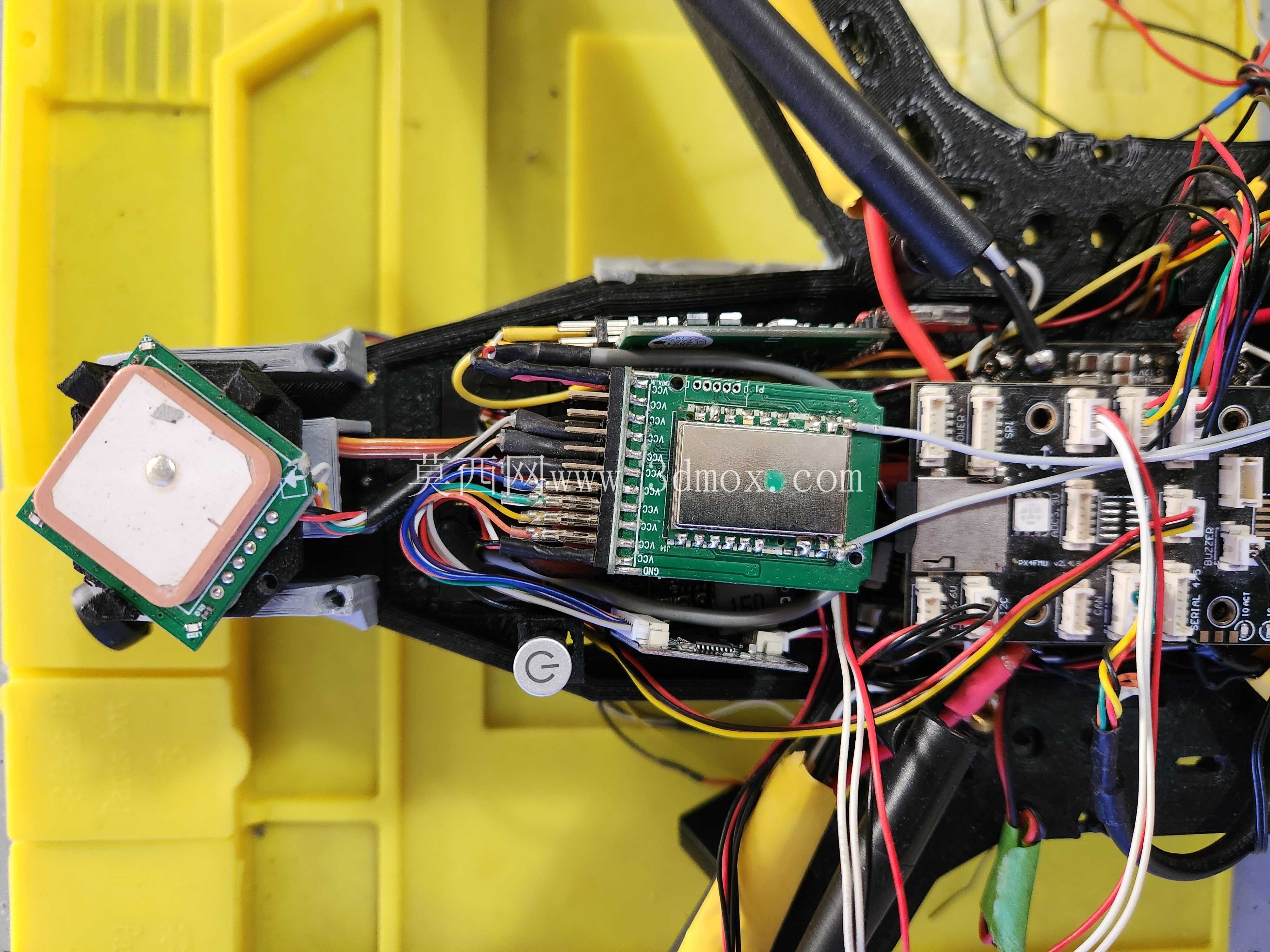

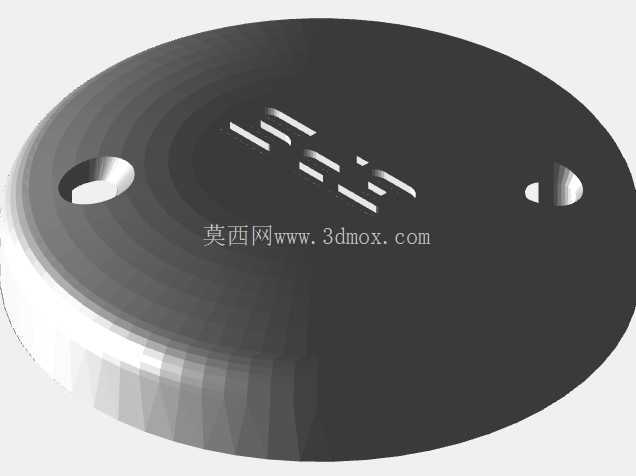

尺寸边界上，整机轴距严格控制在500毫米，展开后最大外接圆直径不超过620毫米，拆卸机臂后收纳尺寸可控制在200毫米×200毫米×120毫米，可放入常规双肩背包携带。机臂内部预留走线槽，所有动力线、信号线均可从机臂内部穿行至中心舱，避免线材外露造成的风阻增加与飞行过程中线材被桨叶刮擦的风险，中心舱上盖预留数传天线、GPS天线的安装孔位，孔位位置经过重心配平计算，安装天线后不会造成整机重心偏移。

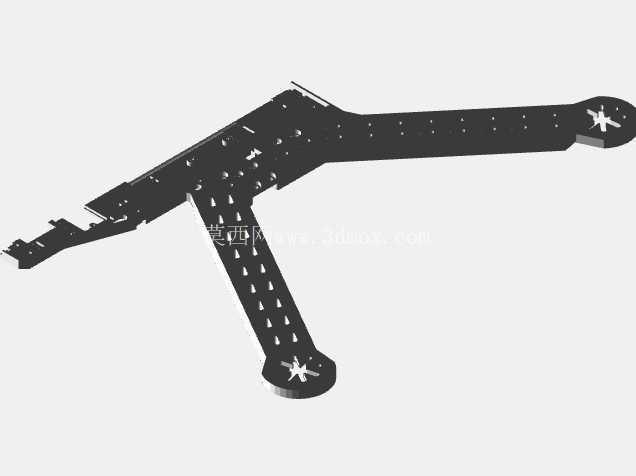

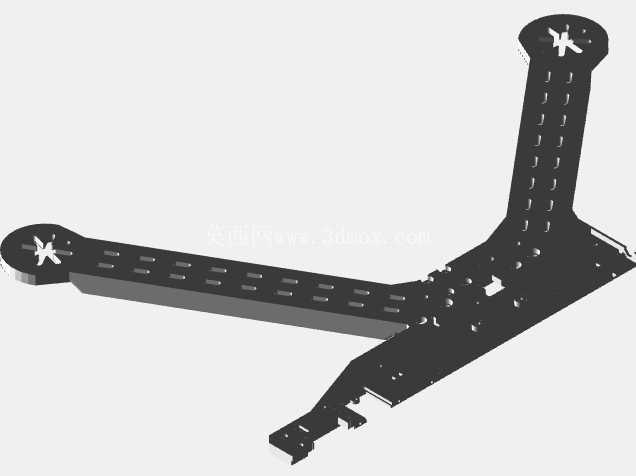

从结构强度验证角度，机臂采用梯形截面设计，相比等截面矩形机臂，在相同重量下抗弯折强度提升30%以上，机臂与中心座的连接位置设置三角加强筋，可承受大机动飞行时的扭力负载，避免长时间飞行后连接位置出现疲劳断裂。脚架部分采用一体化打印设计，高度预留60毫米的离地间隙，可保证挂载设备在降落时不会触碰地面，脚架底部设置防滑缓冲结构，降落时可吸收部分冲击能量，减少硬着陆对机架与搭载设备的冲击。

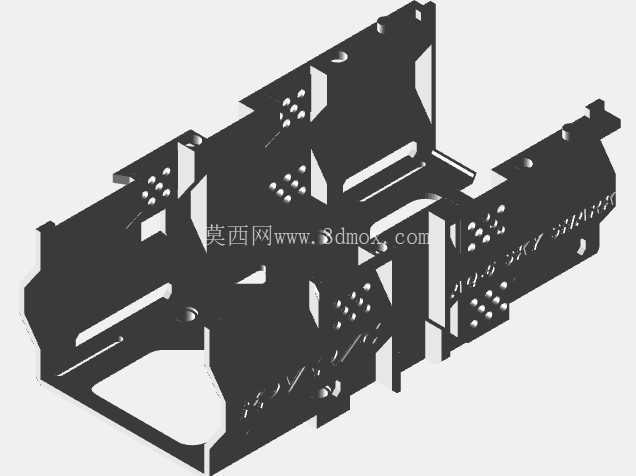

设计过程中充分考虑3D打印的工艺限制，所有零件的最小壁厚不小于2毫米，无小于45度的悬空结构，打印时无需添加可溶性支撑即可获得合格的零件表面质量，零件之间的连接均采用模块化设计，单个零件损坏后可单独打印替换，无需更换整个机架，大幅降低后期维护成本。动力线走线位置预留3毫米的穿线孔，可同时穿过4平方毫米的动力线与信号线，满足大电流供电的线径需求，避免长时间大电流飞行时线材发热造成的安全隐患。中心舱内部设置分层安装柱，可将飞控、电调、电池分三层固定，合理利用舱内空间，同时避免不同模块之间的电磁干扰，保障飞行控制系统的稳定运行。
