NASA星伞遮阳航天器折叠展开结构

　　该结构围绕空间系外行星直接观测任务中的恒星光抑制需求展开，核心目标是在观测载荷与目标恒星之间建立一块尺寸足够大、面形稳定、边缘轮廓可控的深阴影区，让后方望远镜能够在恒星强光被遮挡的条件下，捕捉邻近暗弱行星的反射光信号。与普通遮光罩不同，这类遮阳结构不能依靠厚重的实体蒙皮硬撑出百米级尺度，因为运载火箭的整流罩包络严格限制了发射状态下的外径与长度，任何超出筒段边界的翼面、撑杆或瓣片都会直接影响装填可行性。因此方案将工作状态的大尺度轮廓与发射状态的紧凑包络作为一对主要矛盾处理，通过可折叠瓣片、周向布置支撑构件和在轨展开动作共同实现尺寸跨越。

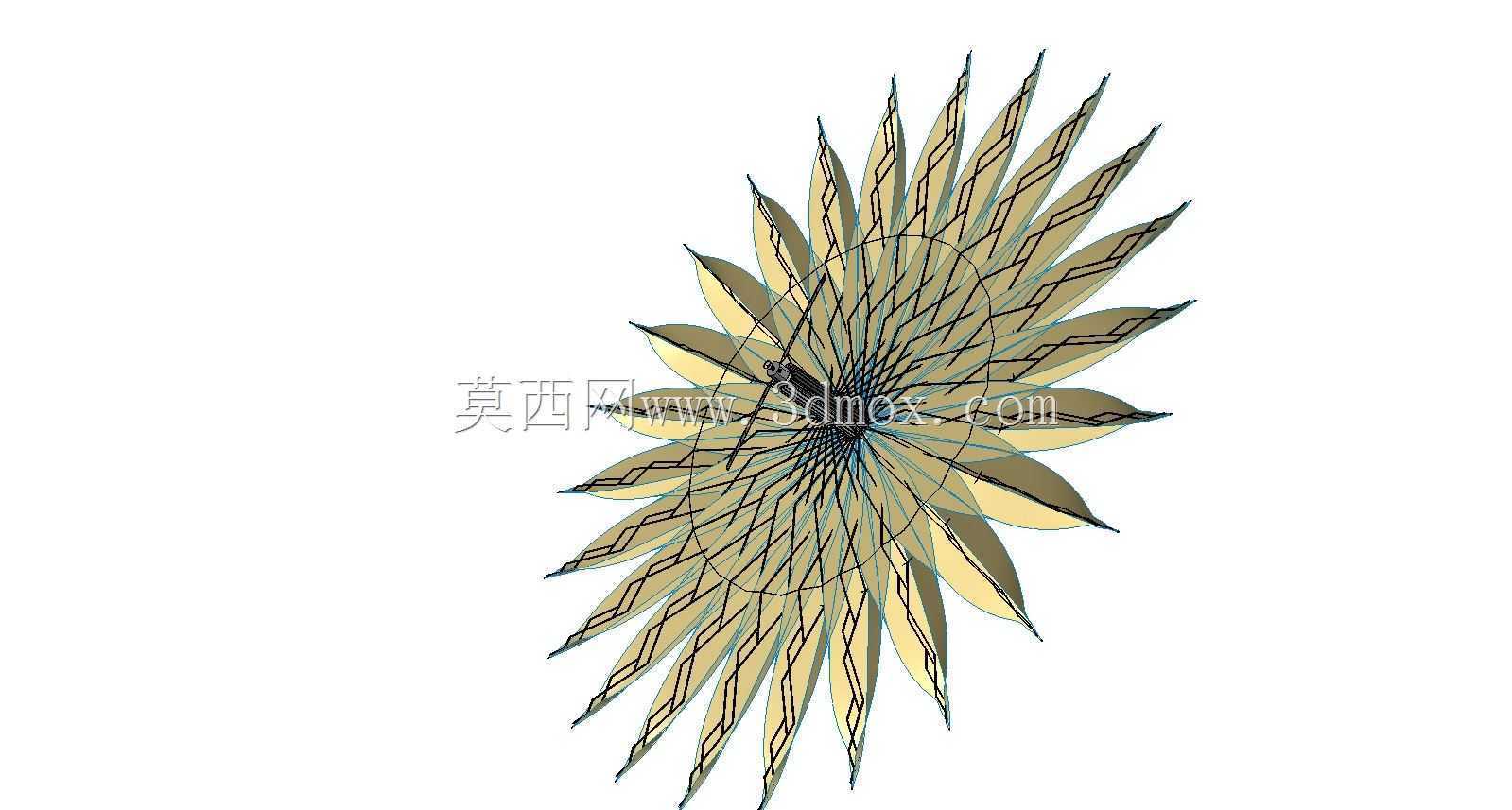

　　从构型上看，工作态遮光主体由多片锥形花瓣状单元围合而成，瓣片外缘并非简单圆形，而是采用经过衍射抑制考虑的连续轮廓，用于削弱星光绕过遮挡边缘后在望远镜入瞳处形成的衍射泄漏。中心区域形成近似暗室的低照度区，后方光学载荷布置在阴影轴线的合适距离上，既不能过于贴近遮光面而受结构散射影响，也不能过远导致阴影覆盖范围不足。瓣片之间在展开后需要保持明确的相对位置和边缘间隙，局部重叠或错位都会改变遮光效率，所以三维建模时不仅要表达外观曲面，还必须把每片瓣片的铰接位置、转动角度、收拢堆叠顺序和展开终态限位关系逐层建立清楚。

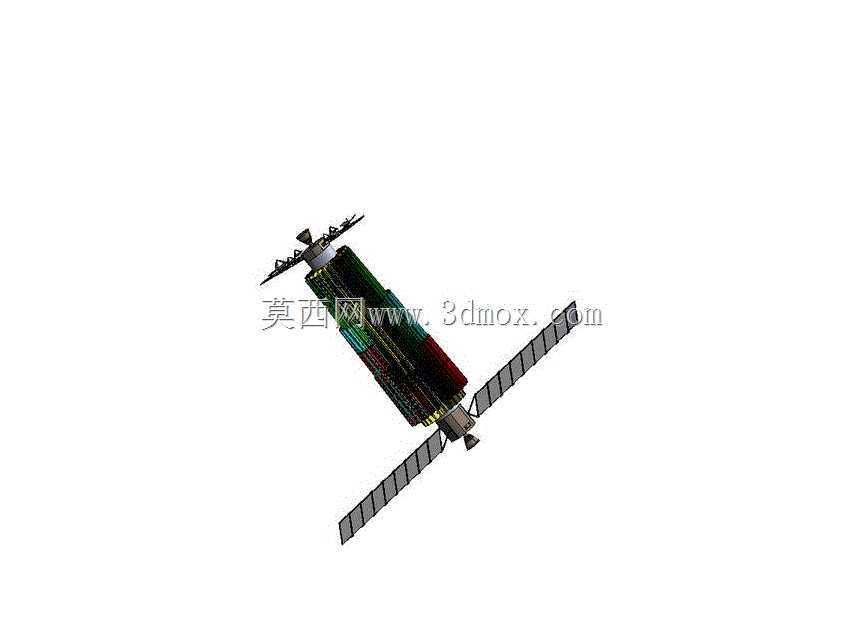

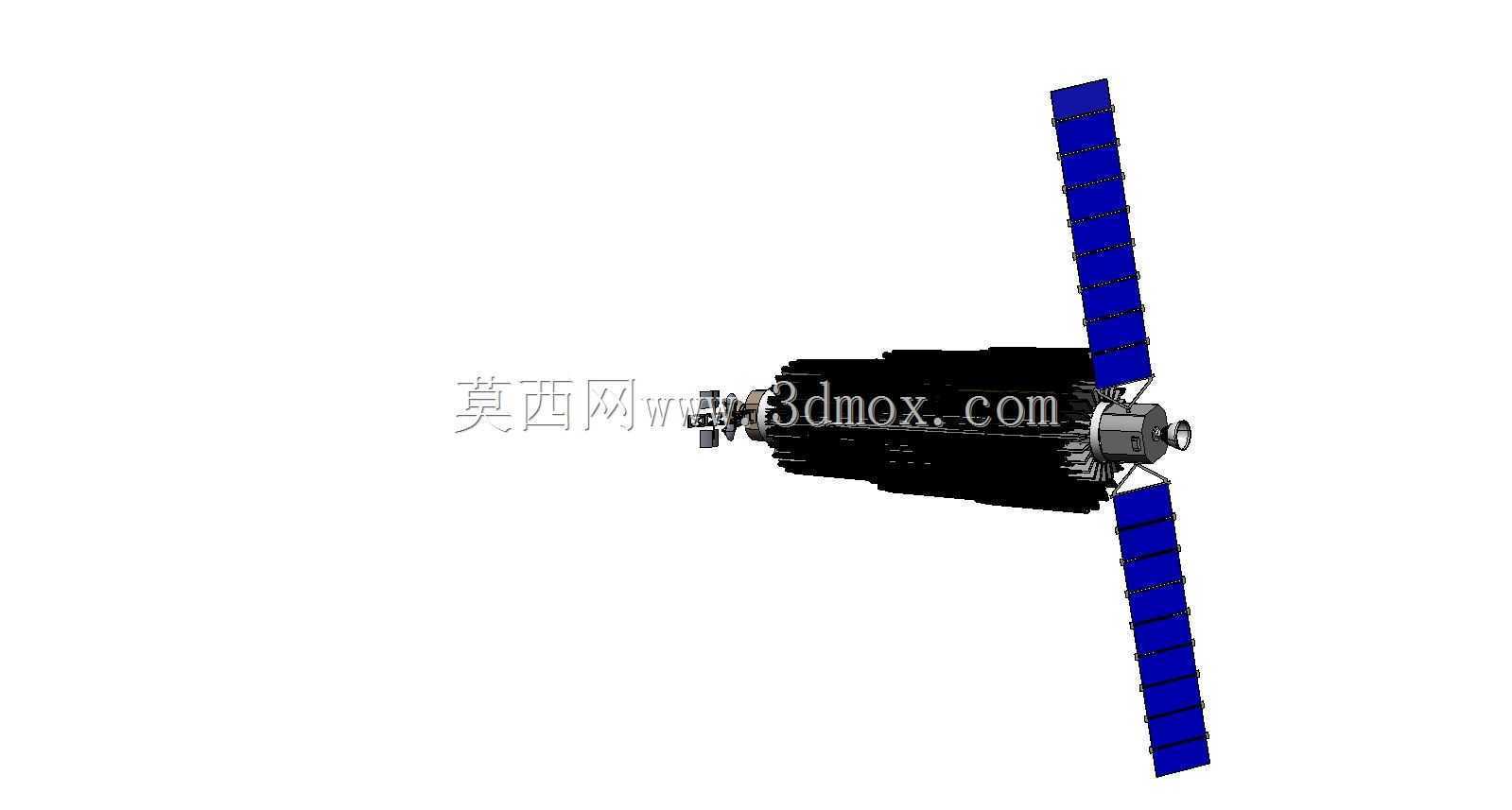

　　发射装填阶段，整套结构被约束在长约十四米、直径约四点五米的圆柱形包装边界内。这个边界不是单纯的参考尺寸，而是结构设计的硬约束：瓣片需要按周向顺序折叠，支撑构件需要贴近中心轴线收拢，外露轮廓不得与筒壁发生干涉。建模过程中应同时建立收拢态、中间展开态和完全工作态三套装配关系。收拢态重点检查层叠厚度、铰链包络、捆绑固定点和筒壁间隙；中间态用于观察各瓣片在转动时是否相互碰撞，尤其是根部铰接区和相邻瓣片边缘，容易在小角度展开阶段出现空间争夺；完全展开态则校核百米级直径下的末端位置、轮廓连续性以及阴影区与后方载荷轴线的对位关系。

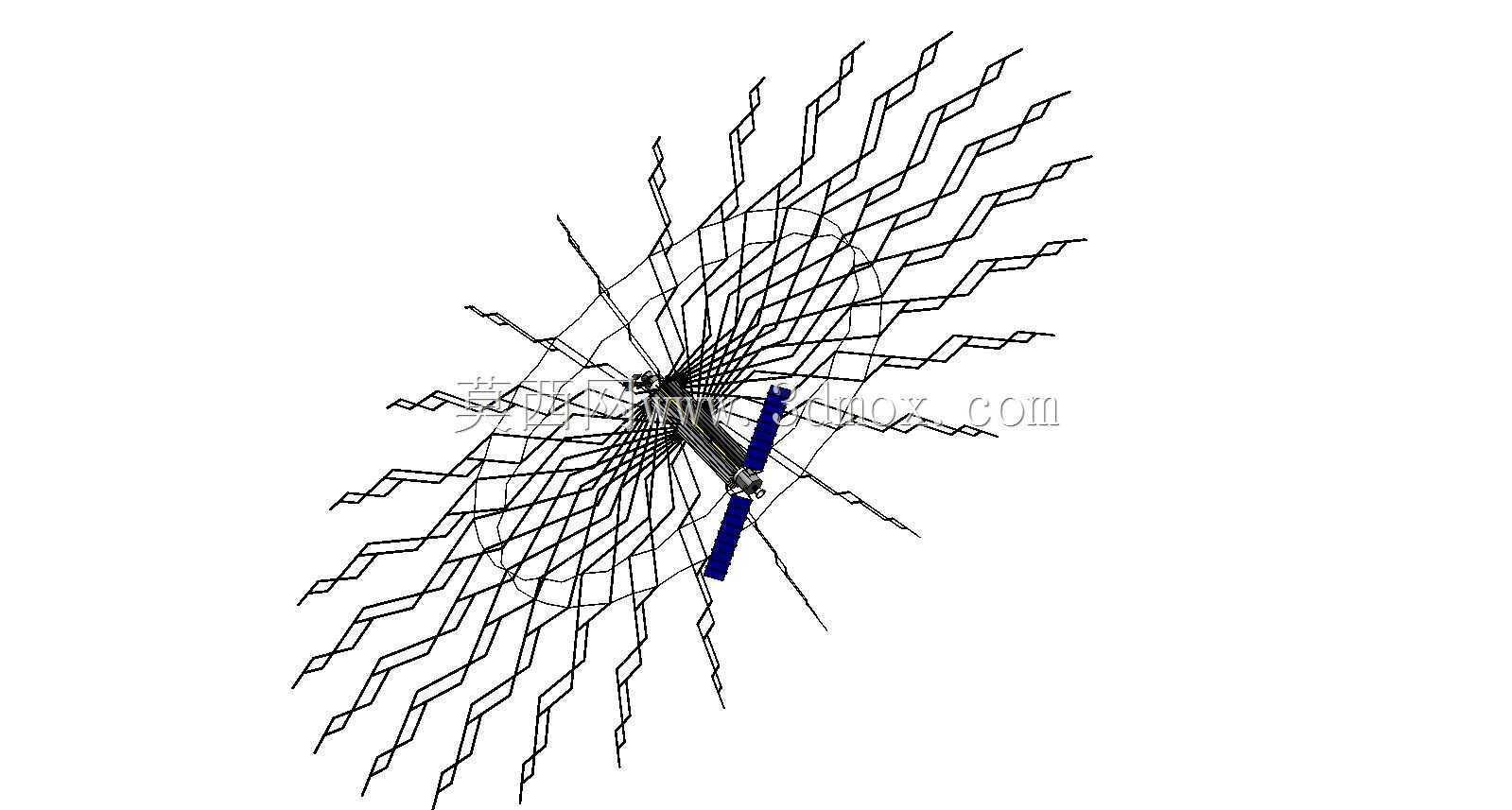

　　展开思路借鉴了伞状机械机构与植物叶片放射生长的形态逻辑，但并未直接照搬普通伞具。普通伞具依靠中心滑套推动短骨完成小尺度展开，而空间遮阳结构的瓣片尺寸大、自重影响在发射段不能忽略、入轨后又处于微重力环境，驱动与锁定逻辑必须区别于地面设备。方案中利用星体旋转产生的离心趋势辅助构件向外展开，使各瓣片在释放后获得远离中心轴线的运动分量，再配合铰接约束逐步达到预定姿态。这种方式有利于减少复杂驱动装置数量，但对质量分布、转动惯量、展开同步性和末端速度控制提出了更高要求。若某一侧瓣片展开过快，可能带动整体姿态扰动；若支撑构件锁定顺序不合理，则可能在终态形成附加内应力。

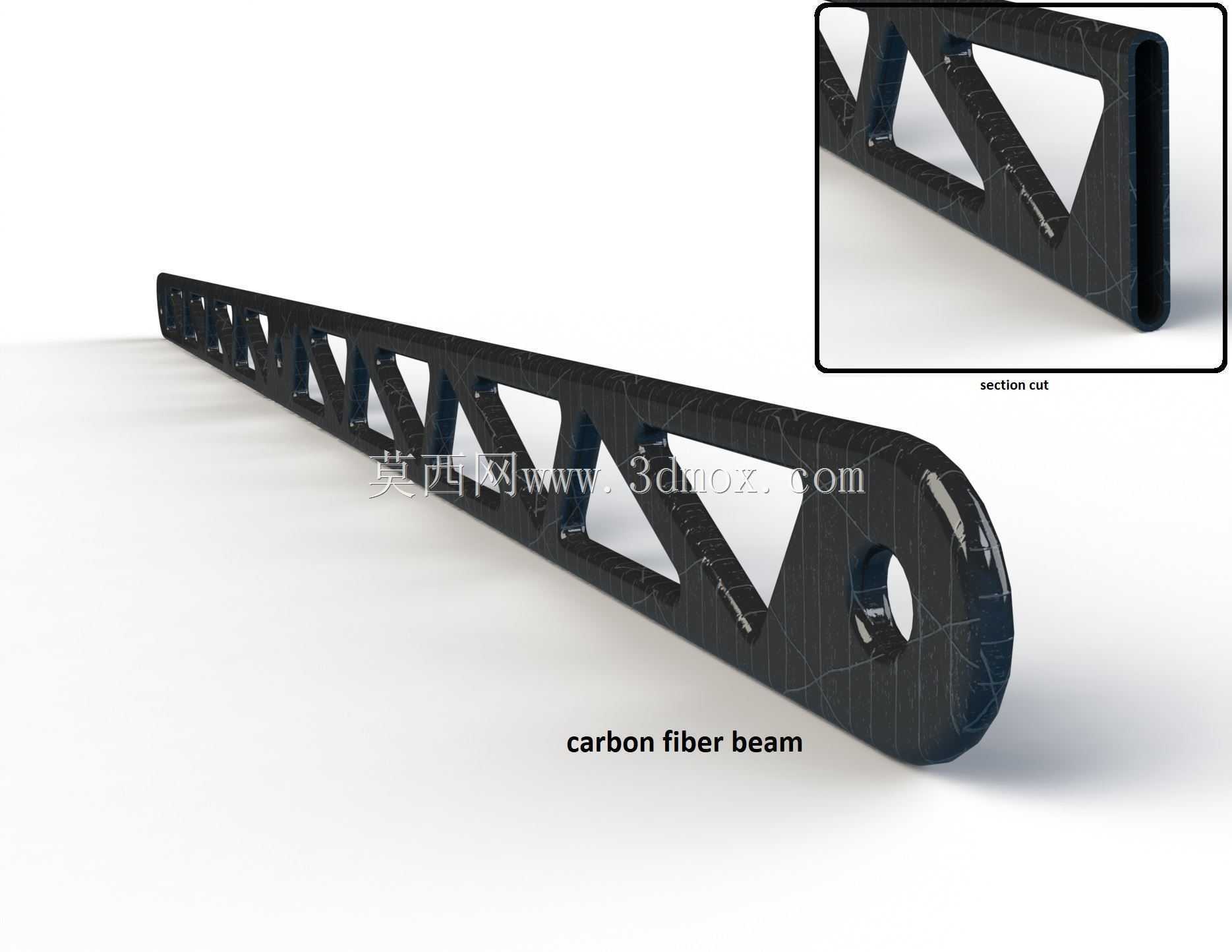

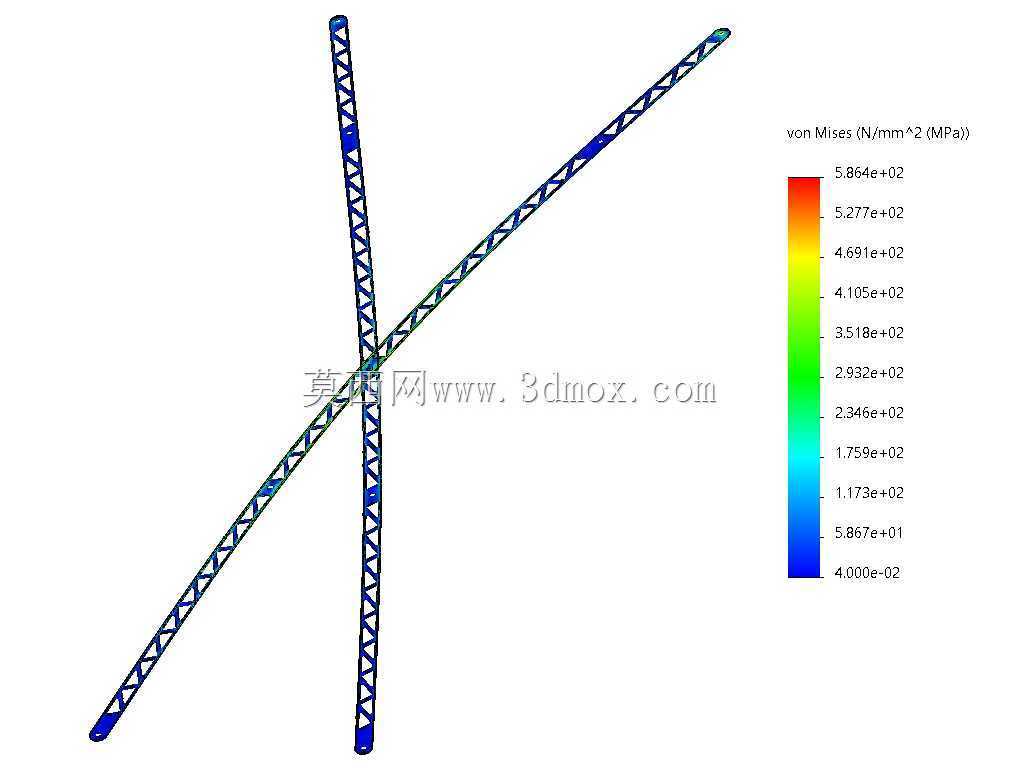

　　在工程细节上，瓣片本体宜采用轻质薄膜或薄层复合材料与加强筋组合的思路，而不是建成厚重实体。三维结构中需要区分承力骨架、遮光面材、边缘轮廓件、铰接接头和锁定接口。承力骨架负责把瓣片从根部姿态传递到外缘，保证面外挠度不会破坏阴影形状；遮光面材强调低反射、低散射和热稳定性，避免太阳照射下产生不均匀热变形；边缘轮廓件是衍射控制的关键部位，其曲率和厚度过渡不能随意简化；铰接接头则要同时满足折叠角行程、装配公差和锁紧后的刚度传递。对于结构分析人员而言，单纯外观曲面并不能支持后续验算，必须把连接点、约束面和构件截面表达完整，才能开展离心展开、热变形、模态和微振动响应等校核。

　　该类结构的应用场景集中在深空天文观测平台、系外行星表征任务以及需要强光抑制的空间光学系统前级遮挡装置。它不是独立完成成像的设备，而是与后方望远镜、姿态控制系统、释放机构和航天器平台协同工作的外部遮光子系统。设计时需要把航天器轴线、星伞与望远镜之间的分离距离、目标恒星方向以及阴影锥覆盖范围放在同一装配空间中校核。若星伞与望远镜共体部署，支撑连接会带来热与振动传导；若采用编队飞行方式，则阴影对位和相对姿态控制成为关键。无论采用哪种方式，花瓣状折叠展开结构都必须在包装边界、展开可靠性、轮廓精度和热稳定性之间取得平衡。

　　从建模实践看，处理此类方案不宜只追求最终大尺寸形态的视觉效果，更应从收拢包络反推每一个构件的折叠可能性。先确定中心筒段、根部铰链环和瓣片数量，再布置周向支撑与瓣片加强筋，随后验证瓣片在收拢堆叠时的厚度方向关系，最后补充展开终态的锁定件和边缘轮廓。对于百米级工作直径与四点五米级包装直径之间的巨大尺度差，模型中应通过柔性面材简化、骨架实体细化和多状态装配配置来兼顾表达效率与工程准确性。这样形成的三维结构既能服务于方案演示，也能为后续机构设计、力学分析和任务可行性评估提供清晰基础。
