Beech18双腔化油器进气转接歧管

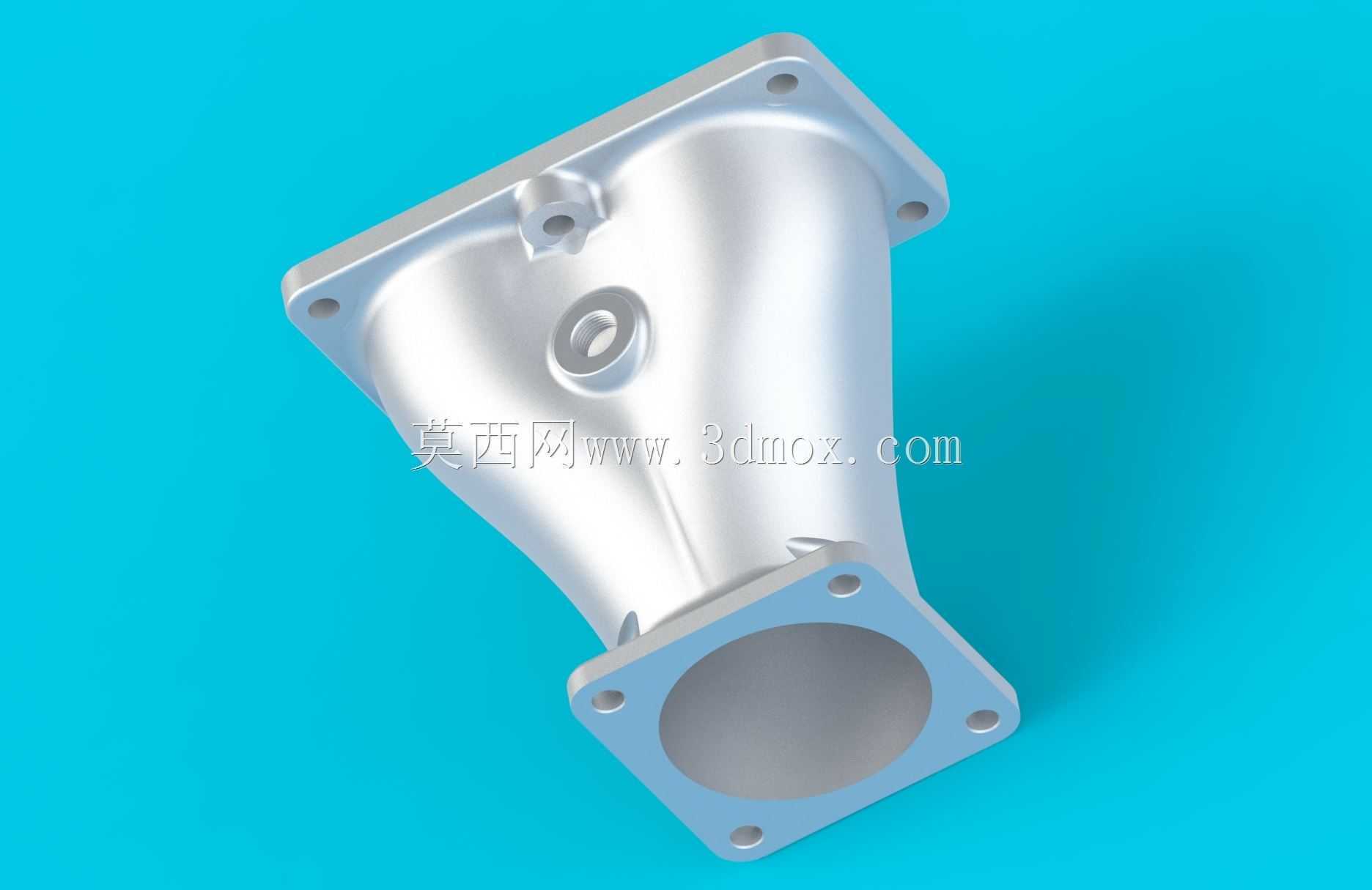

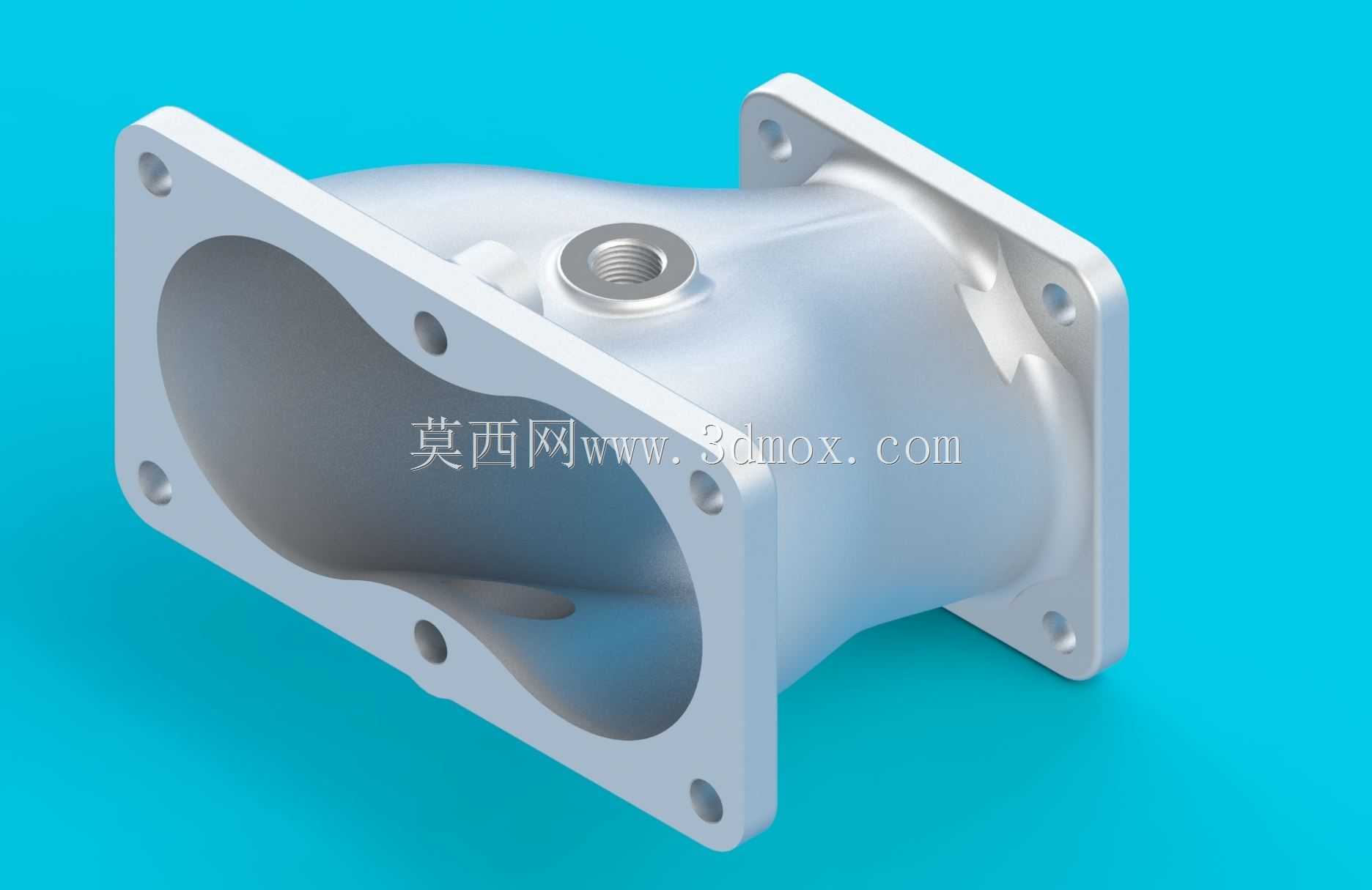

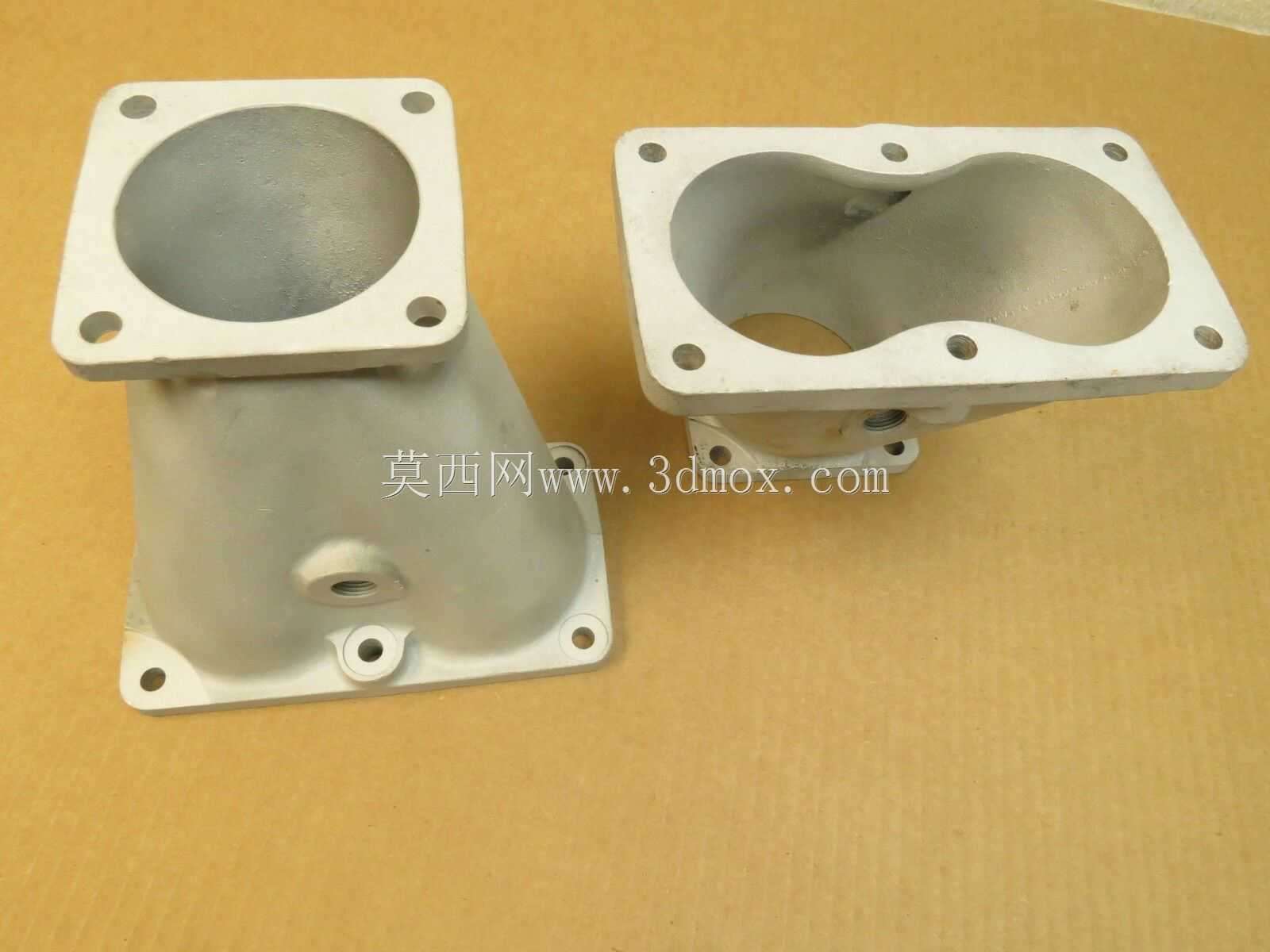

　　这款转接件用于小型航空活塞发动机进气系统，核心作用是把单法兰安装的化油器出口气流平顺分配到下方两个气缸进气口，解决单化油器向双进气道供油供气时的接口匹配问题。整机装配时，上端方形法兰对接化油器底座，四个角位预留沉头安装孔，孔位分布完全贴合化油器安装面的螺栓边界，法兰面预留密封垫压紧余量，避免装配后出现漏气、渗油问题；下端同样设置方形安装法兰，对应发动机进气侧的两个接口位置，法兰孔位与缸体进气侧安装螺柱对齐，两侧法兰之间的壳体采用一体铸造成型，减少拼接接缝带来的泄漏风险。

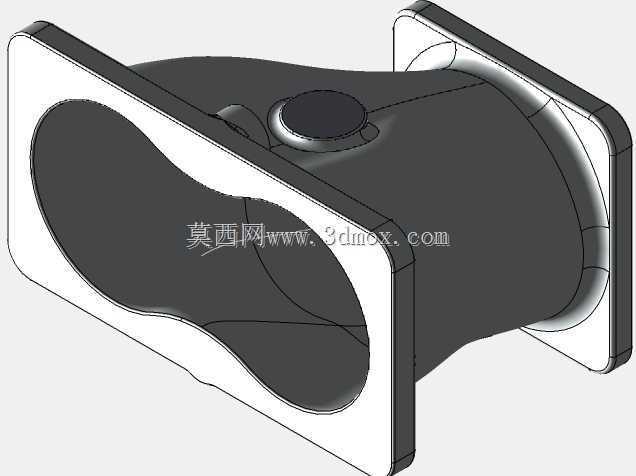

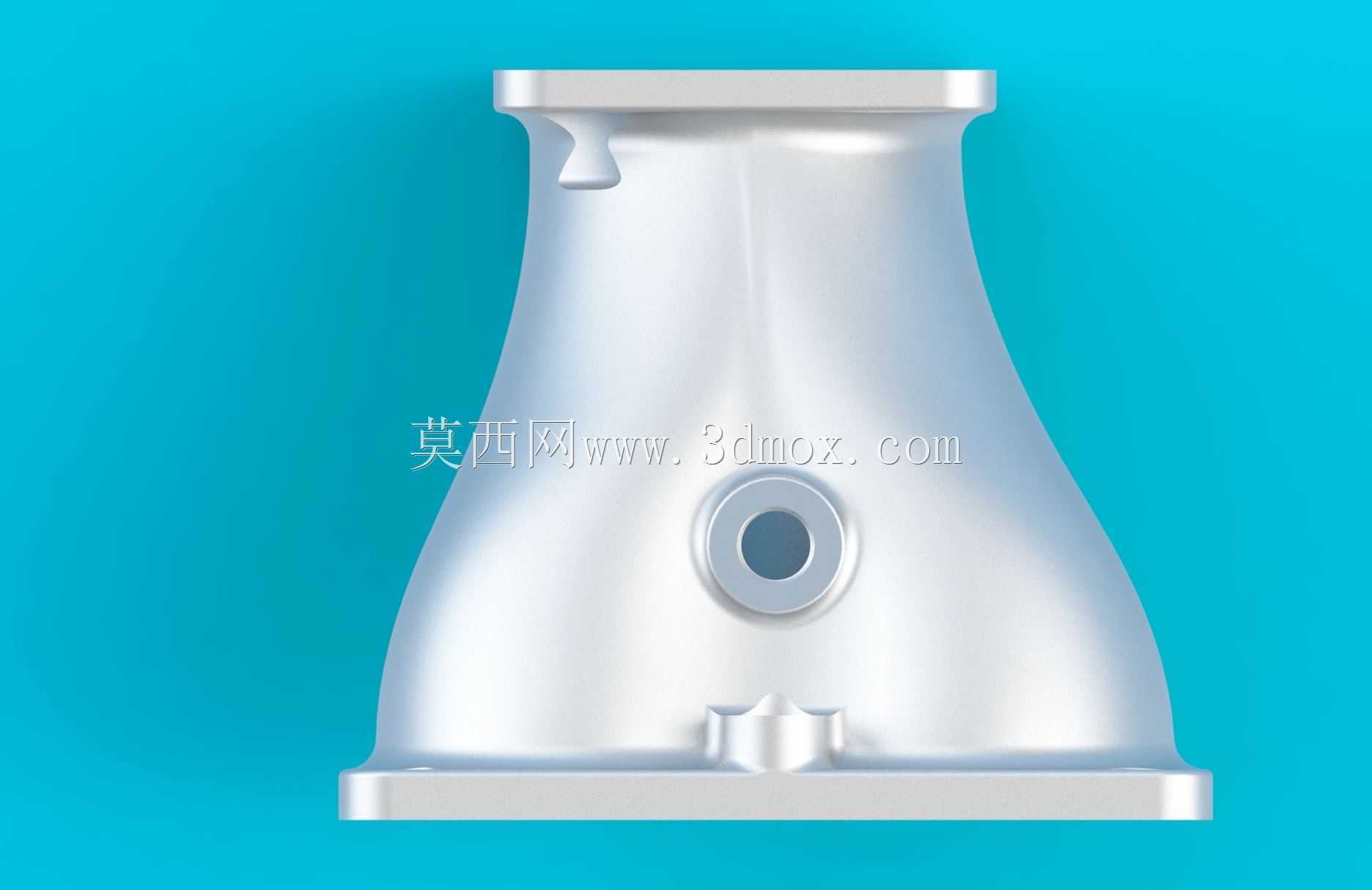

　　从流道设计逻辑来看，内部型腔从上端单一大口径圆形入口向下逐步分叉为两个对称流道，分叉过渡段做了大曲率圆滑处理，没有突兀的折角或截面突变，气流经过时不会产生明显的涡流死区，能保证两个气缸的进气量均匀分配，避免单缸混合气过浓或过稀，保障发动机怠速稳定、高转速下动力输出平顺。壳体外壁顺着内部流道的走向做曲面过渡，壁厚整体保持均匀，在分叉交汇的受力薄弱位置额外增设加强筋，既可以降低铸造时壁厚不均导致的缩孔、变形缺陷，也能承受发动机运行过程中的振动载荷，避免法兰连接处出现疲劳开裂。

　　实际装机场景中，这类适配器多用于轻型通航飞机、复古运动飞机的活塞发动机改装与维修替换场景，当原厂化油器安装接口与发动机进气道接口尺寸不匹配时，无需改动缸体或化油器本体，直接通过该转接件完成对接，大幅降低改装的加工成本与装配难度。外形尺寸边界完全围绕两端安装法兰的外轮廓控制，壳体曲面部分没有超出法兰的外凸结构，在发动机舱狭窄的安装空间内不会和周边的点火线束、燃油管路、散热导风罩发生干涉，安装时可以先将下端法兰与缸体预装定位，再对接上端化油器，螺栓穿入后分步对角拧紧，保证密封面受力均匀。

　　结构建模过程中需要重点把控几个关键细节：一是上下法兰的孔位同轴度与位置度，必须和对接零件的安装孔完全匹配，否则装配时会出现螺栓无法穿入、密封面压合不严的问题；二是内部流道的分叉曲面光顺度，建模时需要保证内壁曲面连续过渡，不能出现错位台阶，否则会打乱进气气流轨迹，影响发动机充气效率；三是壳体壁厚的一致性，尤其是曲面过渡区域，壁厚过薄会导致零件刚性不足、振动时产生异响甚至破裂，壁厚过厚则会增加零件整体重量，给航空发动机带来不必要的载荷负担。

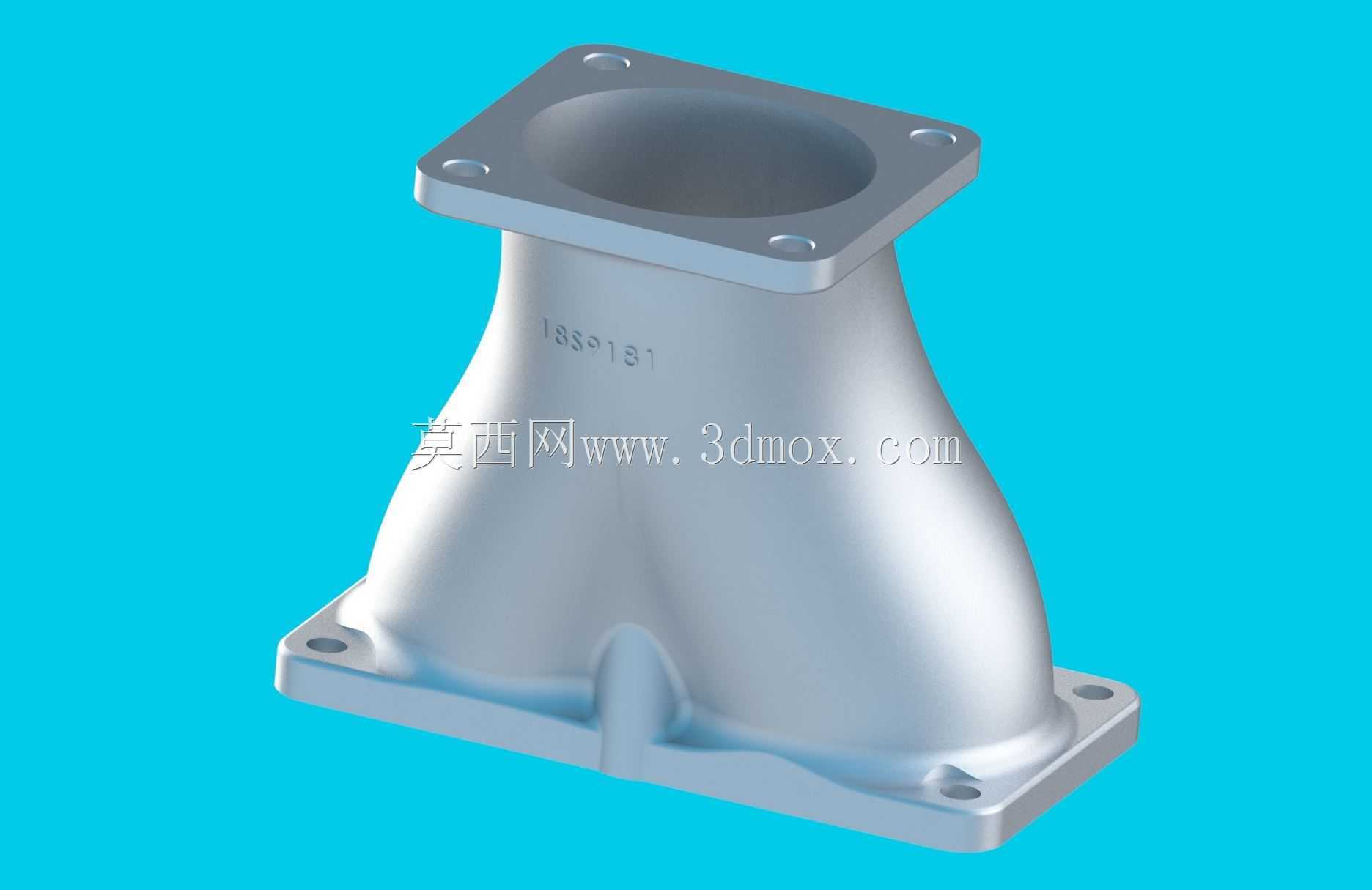

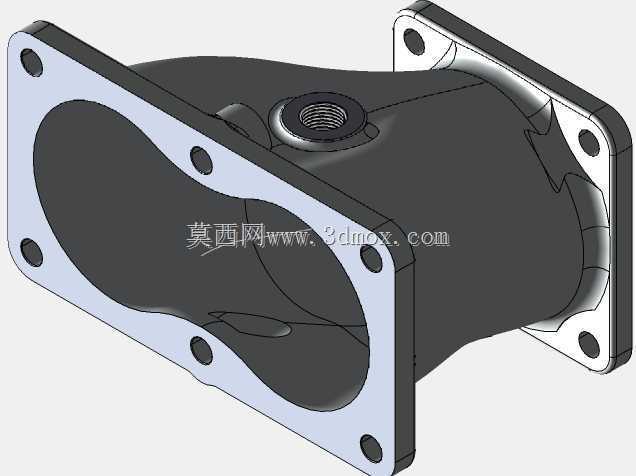

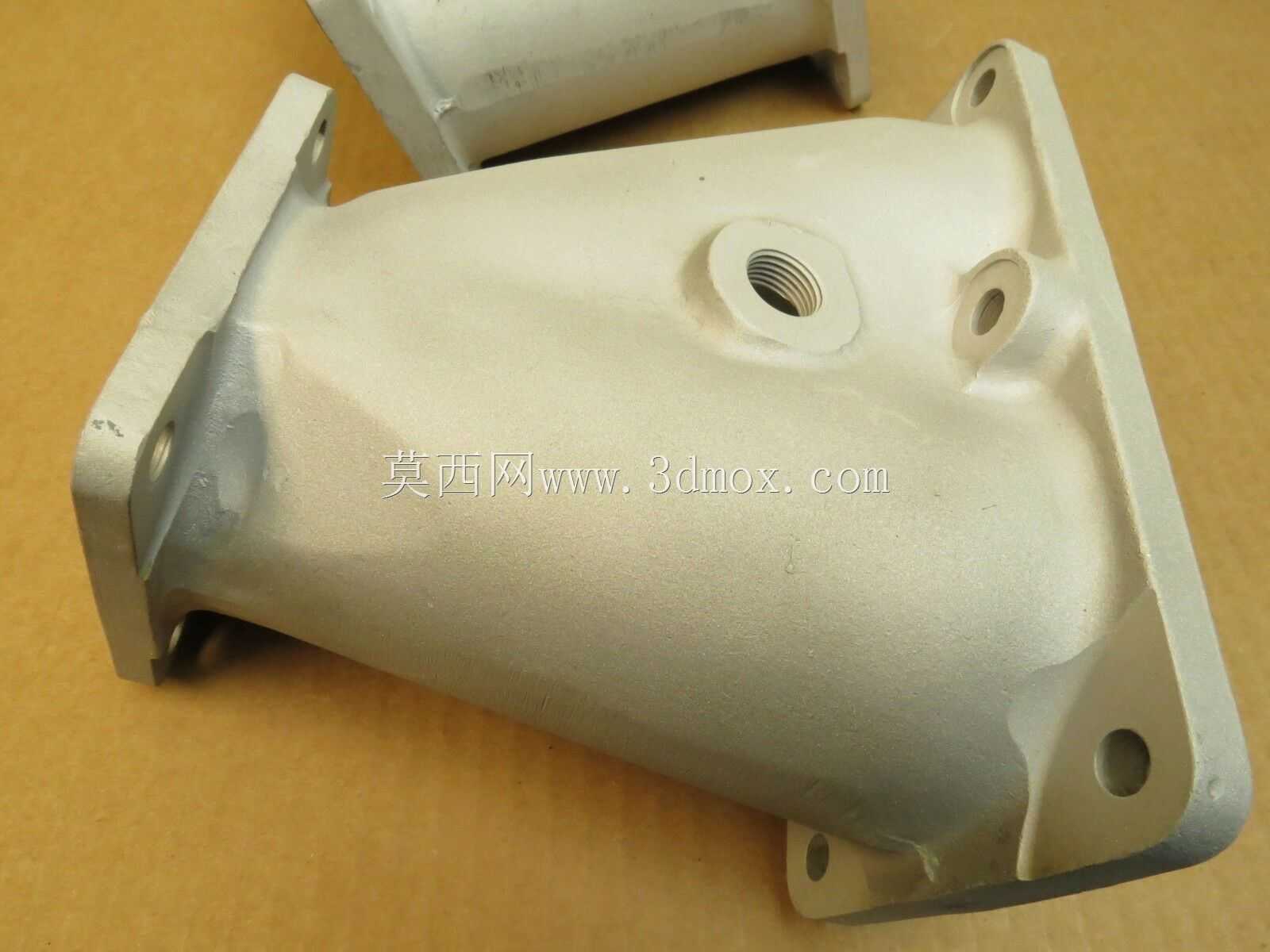

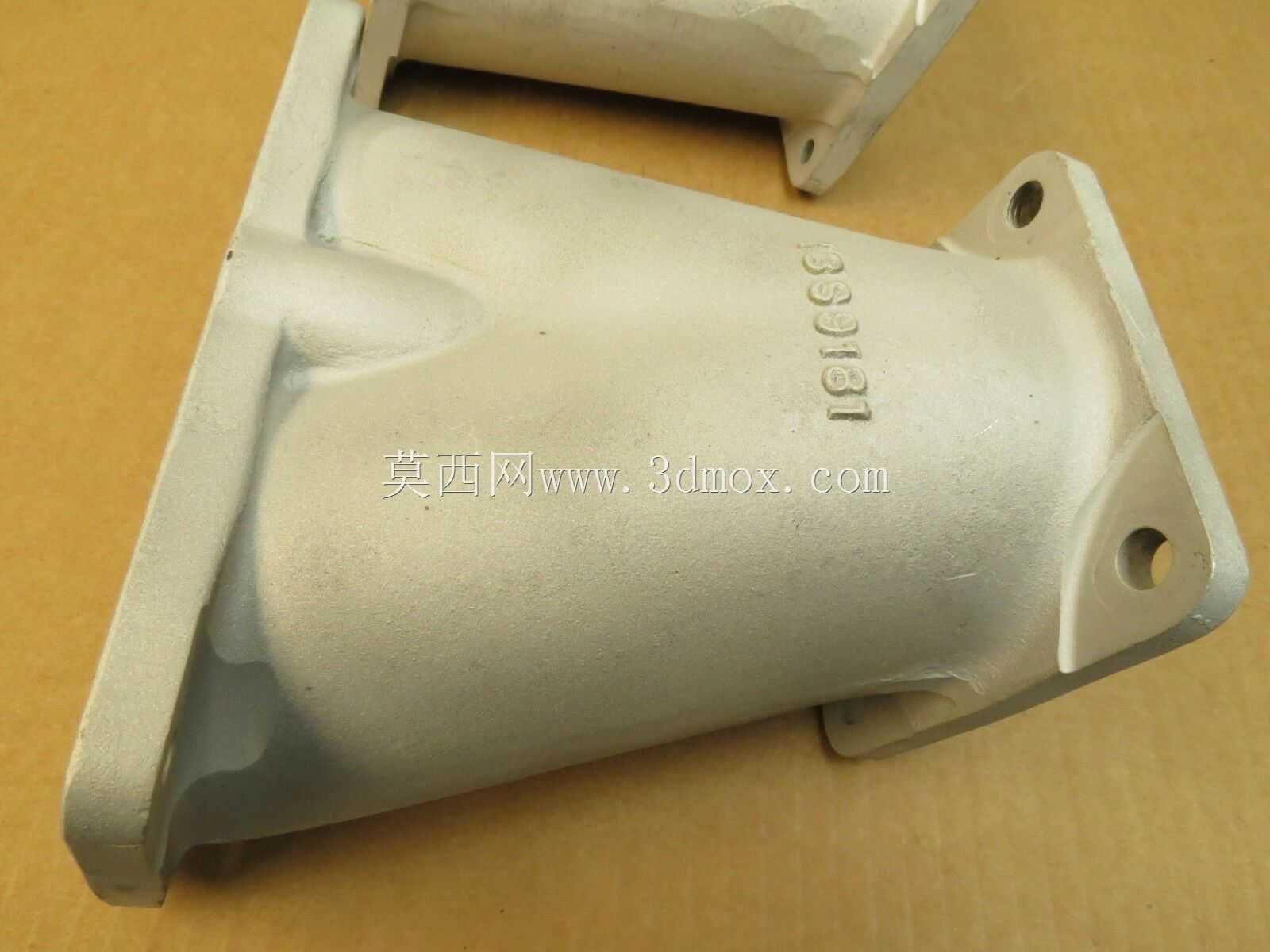

　　零件外表面预留的标识刻印区域位于壳体正面曲面，可标注零件型号与流向标记，装配时能快速识别安装方向，避免上下端装反导致流道对接错位。法兰的安装孔采用沉孔设计，螺栓装入后头部完全沉入法兰平面内，不会突出表面干涉化油器或发动机侧的贴合面，同时沉孔的深度经过核算，保证螺栓拧紧后有足够的螺纹啮合长度，长期振动下不会出现松脱。整个零件的结构没有复杂的活动部件，属于固定式进气转接构件，可靠性直接影响发动机的进气稳定性，设计时所有圆角、拔模角度都按照铸造工艺要求设置，既方便后续量产开模，也能满足维修替换时的小批量加工需求。
