可补偿偏角的十字轴式万向联轴器结构

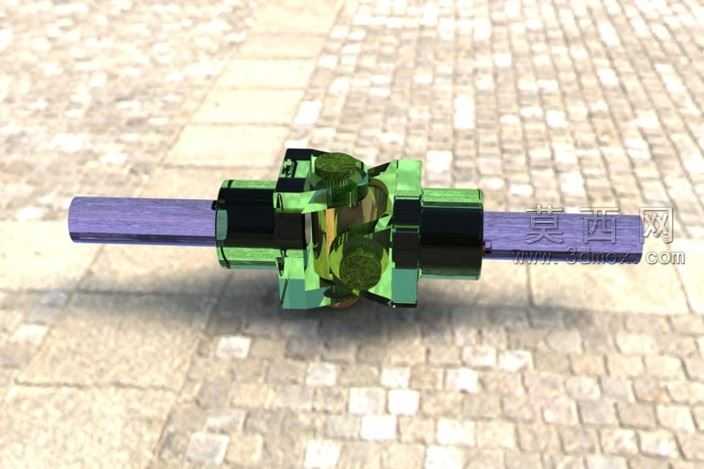

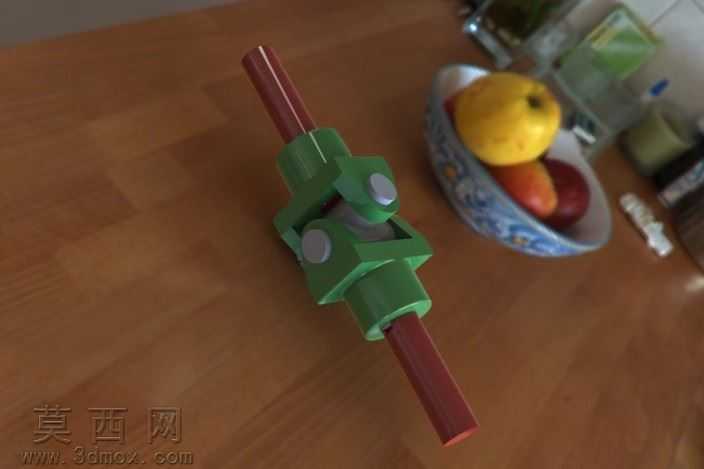

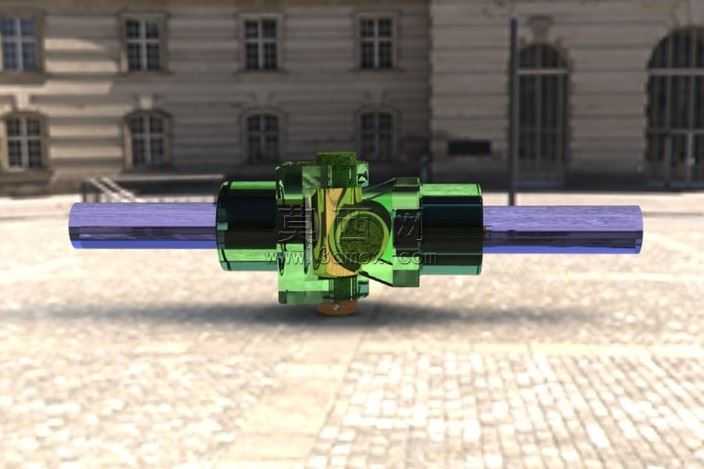

本作品为十字轴式万向联轴器三维建模成果，建模阶段以通用机械传动中两轴存在角位移时的动力传递需求为核心设计依据，严格遵循万向联轴器的实际传动原理开展结构搭建。建模过程中首先完成两端轴叉的轮廓构建，精准还原轴叉与外接传动轴的配合轴段结构，保证轴段直径、配合长度符合常规传动场景的安装尺寸要求，轴叉的叉头部位通过对称约束完成建模，确保两侧叉耳的同轴度、对称度误差控制在合理范围内，避免后续装配出现干涉问题。中间十字轴部件采用多实体建模方式完成，分别构建四个轴颈与中间基体的连接结构，对轴颈与轴叉配合的接触面做了公差适配处理，还原实际装配中转动副的配合间隙，保证模型可模拟真实的相对转动状态。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：两端外接传动轴采用金属调质钢材质，添加细微的表面拉丝纹理与哑光金属反射效果，还原工业传动轴的真实表面质感；轴叉与十字轴主体采用合金结构钢材质，表面做了发黑防锈处理的质感表现，降低材质反射率同时添加细微的氧化层颗粒质感，突出工业金属部件的厚重感；中间十字轴的轴颈部位添加了耐磨涂层的半透明质感表现，区分主体结构与耐磨工作面的材质差异。场景渲染采用户外实景环境作为背景，通过柔和的自然光打光突出模型的结构轮廓，利用半透明材质的折射效果展示联轴器内部的十字轴传动结构，让观看者可直观理解角位移补偿的工作原理。结构设计上还原了单万向联轴器的核心传动特性，可清晰展示两轴存在夹角时的动力传递路径，同时对各部件的装配关系做了层级约束，可通过运动仿真模拟转动过程中十字轴的相对摆动状态，直观呈现万向联轴器补偿两轴间角偏移的功能特点，整体模型结构完整，装配关系清晰，可用于机械传动原理教学、传动部件选型参考等场景。
