带座皮带辊轮砂带车床支撑组件

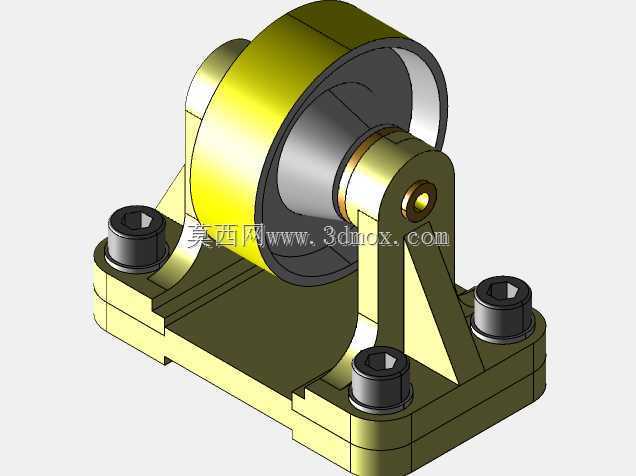

　　这套辊轮支撑结构面向小型砂带车床的接触辊工位设计，同时可直接迁移到轻型皮带输送机的改向辊、张紧辊安装场景，核心功能是承托环形砂带或平皮带的回转段，约束皮带运行轨迹，抵消砂带磨削时的径向切削反力，避免皮带跑偏、下垂抖动。整机采用分体式装配逻辑：底部为整块铣削成型的矩形安装底板，板面预留四个沉头通孔，配套内六角圆柱头螺栓，可直接固定在车床床身、输送机机架的预埋安装面上，安装时以底板底面为定位基准，贴合机架台面后穿入螺栓锁紧，沉孔结构可将螺栓头完全埋入板内，不会凸出底板底面干涉安装平面，四个安装孔呈矩形分布，孔位间距适配常规小型工装台的T型槽间距，现场无需额外扩孔即可完成固定。

　　辊轮主体为阶梯轴式空心辊筒，辊面中段做凸起台阶设计，这一结构是针对平皮带、砂带的防跑偏设计：皮带运行时会自动向台阶直径更大的辊面中段归位，避免皮带向辊轮两侧滑移脱出，辊筒两端直径收窄，既减少辊面与皮带边缘的摩擦剐蹭，也为皮带预留少量轴向窜动余量；辊筒内部集成回转轴承，两端由左右两块立式支撑板夹持定位，右侧支撑板开设同轴销轴孔，穿入铰制孔螺栓作为辊轮的回转支撑轴，轴端加装锁紧螺母防松，左侧支撑板对应位置开设盲孔承托轴端，两块支撑板底部与底板一体延伸出加强筋，筋板沿辊轮径向受力方向布置，可将磨削、皮带张紧产生的径向载荷直接传导到底板，避免支撑板受侧向力发生弯折变形。

　　从实际使用场景来看，在砂带车床工况下，该组件作为接触辊安装在砂带环线的工作侧，工件抵靠砂带磨削时，辊轮台阶面撑住砂带内侧，保证砂带磨削区域刚性足够，不会因进给力出现凹陷让刀，辊轮回转精度直接决定砂带运行的线速度稳定性，因此支撑板的同轴孔在加工时需一次装夹镗削完成，保证两侧孔位同轴度控制在0.05mm以内，避免辊轮转动出现卡滞、跳动；在皮带输送机场景下，该结构可作为尾部改向辊使用，通过调整底板安装位置即可改变辊轮中心距，实现皮带张紧度调节，台阶辊面可自动纠正皮带偏移，省去额外加装防跑偏挡轮的成本。

　　外形尺寸方面，整体组件长宽高比例适配小型台式设备空间，底板长度略大于辊轮轴向长度，宽度覆盖两侧支撑板的安装跨度，整体高度以辊轮中心高为核心参数，设计时保证辊轮顶面高出支撑板顶面足够距离，避免皮带运行时与支架发生摩擦；安装边界上，底板四周预留螺栓操作空间，四个紧固螺栓的扳手空间无遮挡，右侧销轴的拆装路径不与其他机架部件干涉，日常维护时可直接抽出销轴更换辊轮或轴承，无需拆解整个底板。建模过程中所有配合面均按实际装配公差绘制，辊筒与轴承、轴承与支撑轴、轴与支撑板孔的配合关系清晰，加强筋的厚度、底板的倒角、螺栓的沉孔深度都符合机械加工工艺要求，没有出现无法铸造、铣削的死角结构，焊接或一体铣削成型的支架结构刚性冗余充足，可承受常规砂磨、轻型输送的交变载荷，长期运行不易出现支架变形、辊轮跳动超差的问题。
