司马X5C1正反桨无人机螺旋桨结构

　　这套桨叶对应小型四旋翼飞行器上成对使用的A、B两种旋向螺旋桨，主要服务于入门级航拍无人机、教学实验平台和低成本航模维修替换场景。实际装机时，同一架多旋翼飞行器需要同时配置正桨与反桨，相邻电机按相反方向旋转，以抵消单支桨叶转动产生的反扭矩；如果旋向配置错误，机身会出现偏航、自旋或姿态难以稳定的问题，因此在结构建模和配件选型时，A/B桨的镜像关系必须清晰表达。

　　从功能上看，桨叶承担把电机旋转动能转化为气动升力的作用。中部桨毂用于与电机输出轴连接，两支细长桨叶向两侧伸展，工作时在旋转平面内持续推动空气向下流动，从而为飞行器提供悬停、爬升、下降和姿态调整所需的力。桨叶并非简单平板，截面沿展向存在翼型变化，靠近桨毂区域主要承担连接和传扭，叶尖区域则对线速度和气动效率更敏感。建模时保留桨叶的扭转、厚度过渡和端部圆角，有助于在后续做干涉检查、运动包络分析或3D打印验证时获得更接近实物的结果。

　　设计思路上，这类小型无人机桨叶优先考虑轻量化、耐摔性和拆装效率。桨毂中心设置轴孔，用于套入电机轴；周边结构需要承受电机启动、急停和碰撞时产生的冲击。由于入门级无人机常在室内、校园、低空练习等环境中使用，桨叶属于易损件，着陆擦碰、撞到障碍物或操纵失误后容易出现断裂、变形，因此外形通常采用一体化薄壁塑料件思路，既控制转动惯量，又降低电机负载。A桨与B桨通过镜像成型，能够在一套模具或一组打印参数基础上形成左右旋配对，减少配件管理复杂度。

　　外形尺寸方面，该类桨属于小轴距多旋翼常用规格，整体呈长条形双翼结构，桨叶展长明显大于桨毂宽度。安装边界的重点在中部轴孔与电机轴的配合、桨毂下端面与电机安装面的贴合，以及桨叶旋转时与机臂、起落架、摄像头云台等周边部件的安全间隙。装配后，桨叶旋转圆面应高于机臂上表面，叶尖不能与折叠机臂、线束或外壳发生刮擦；在机架布局紧凑的情况下，还需要核对桨叶上下挥舞空间，避免着陆形变时接触地面。

　　在工程应用中，这类模型可用于无人机维修配件核对、机架改装、桨叶保护圈设计以及教学演示。对于结构设计人员来说，螺旋桨外形虽然看似简单，但它直接影响飞行器的推力、噪声、续航和姿态响应。桨距过大时，电机电流和电池消耗会明显增加；桨叶过重则会降低转速响应，使起飞和刹车变得迟缓。桨毂孔位若与电机轴不匹配，会造成高速旋转时偏心、振动甚至松脱。因此在替换或自制桨叶时，需要同时关注轴孔直径、桨叶长度、旋转方向、桨叶厚度和桨毂压紧方式。

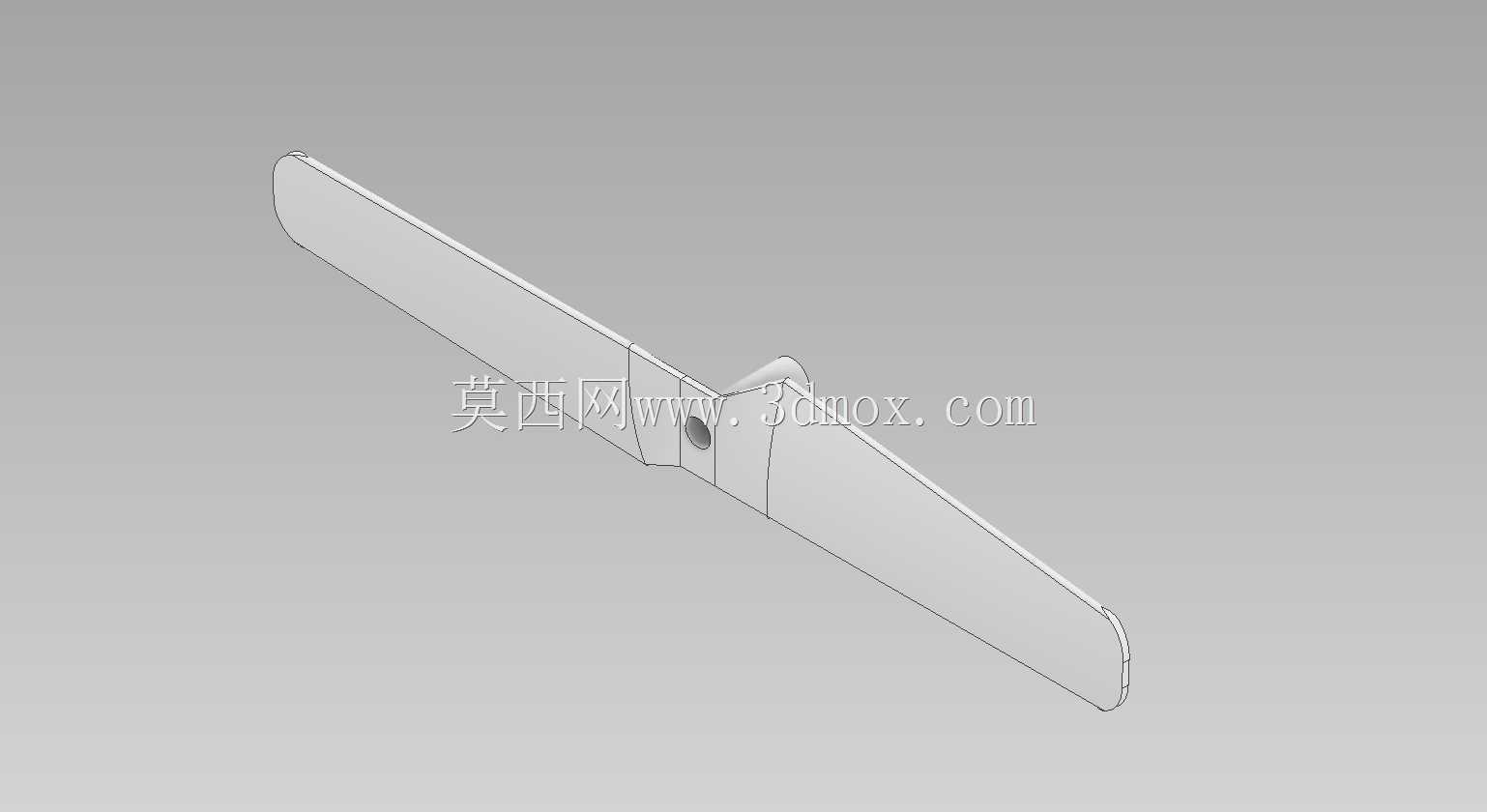

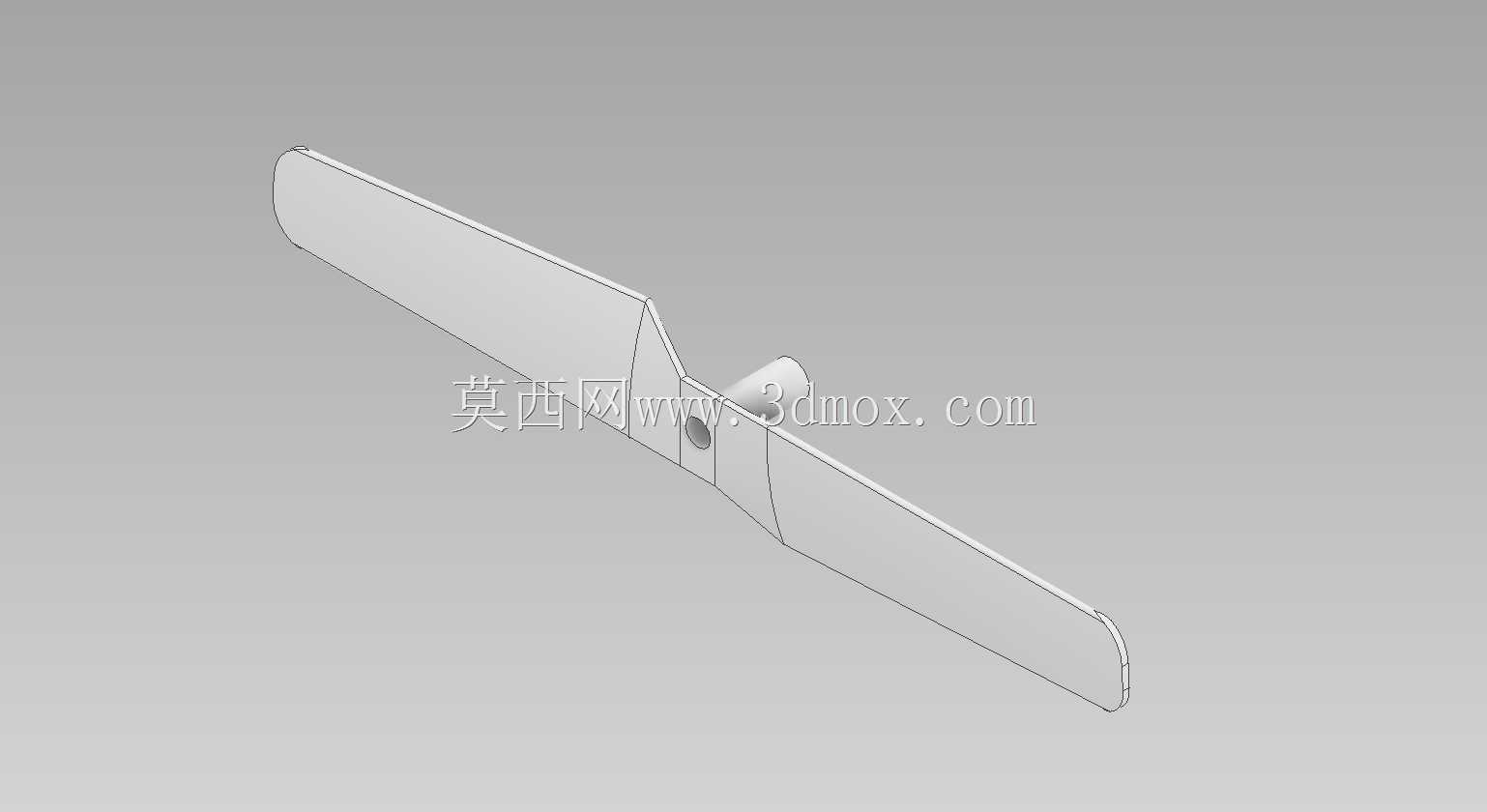

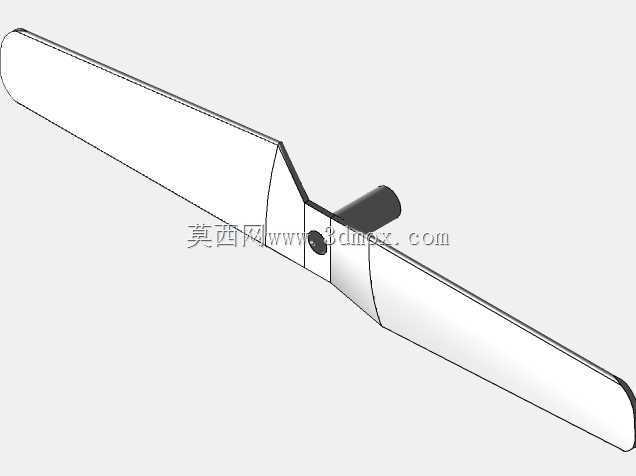

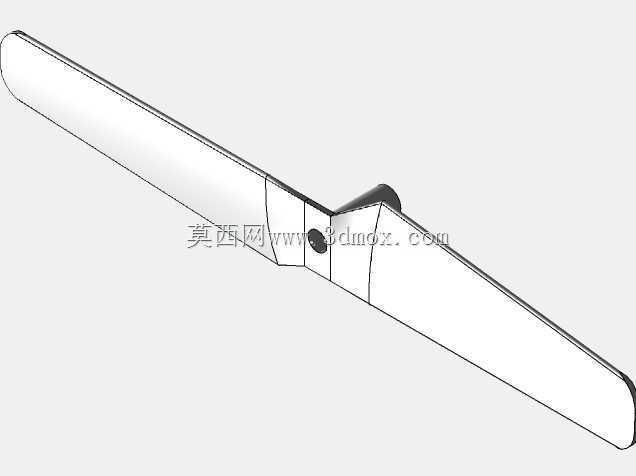

　　从三维建模角度看，A/B两支桨应分别体现旋向差异，不能只做外观复制。桨叶曲面需要沿展向逐渐扭转，前缘和后缘的厚度过渡应符合注塑薄壁件特征；桨毂区域要体现轴孔、加强过渡和与电机座接触的平面。若用于运动仿真，可将桨叶安装到对应电机轴位置，检查旋转方向与机架坐标系是否一致；若用于快速成型，则需进一步考虑打印层纹对翼面精度的影响，以及薄壁叶尖在冷却和受力后的翘曲风险。整体而言，该结构围绕小型无人机高频更换、低成本维护和稳定气动输出的实际需求展开，适合作为航模配件设计、多旋翼装配教学和旋翼结构分析的基础对象。
