精密机用虎钳三维结构设计作品

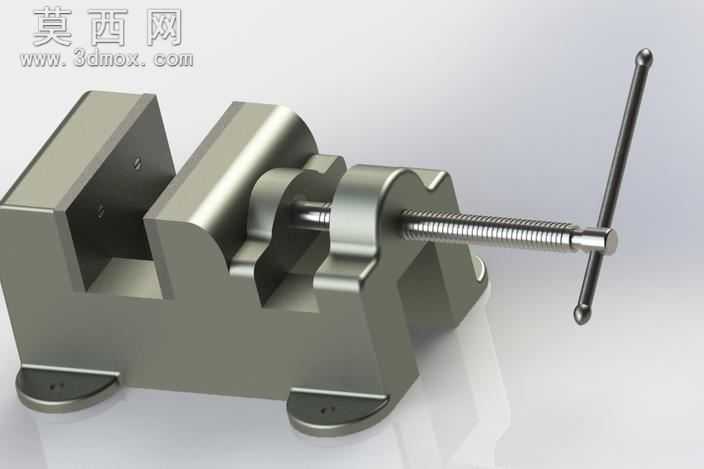

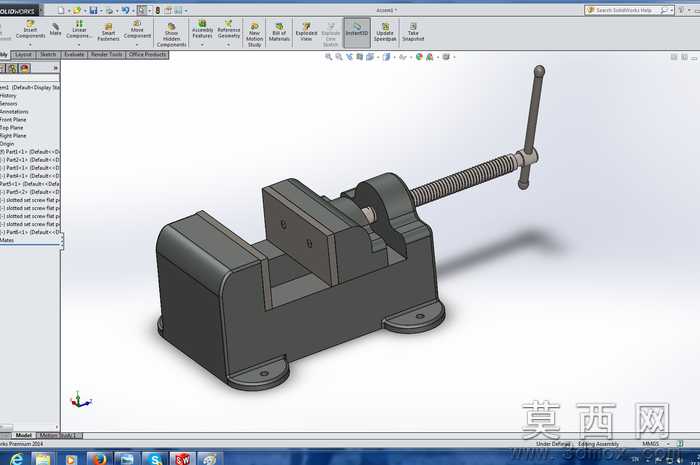

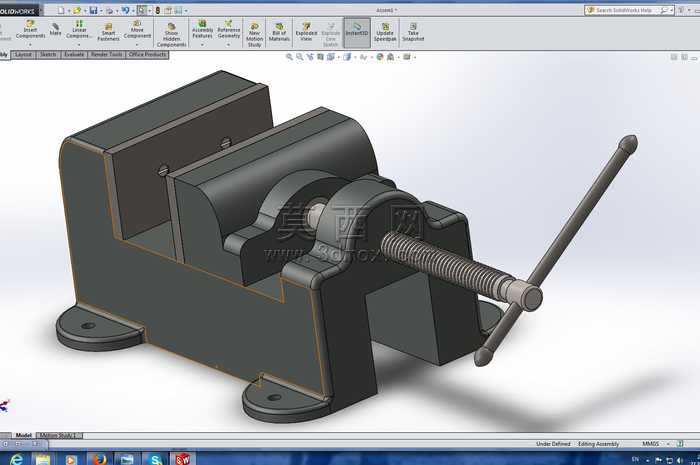

本作品为机加工场景常用的机用虎钳三维建模成果，建模过程严格遵循机械加工工装的实际尺寸比例与功能逻辑，完整还原了机虎钳的全部核心结构。建模阶段以参数化设计思路搭建各部件关联关系，首先完成固定钳身的主体建模，对钳身底部的安装定位凸台、螺栓过孔做了精准的尺寸还原，保证其与机床工作台的安装适配性；活动钳身部分通过导轨配合结构与固定钳身实现滑动连接，建模时对导轨配合面做了公差预留的结构表达，还原实际装配中的间隙配合要求。传动结构部分完整复刻了丝杠螺母传动副，对丝杠的梯形螺纹牙型、导程参数做了符合机械设计标准的建模，丝杠端部的摇把连接结构、防滑手柄的曲面造型都做了精细化处理，摇把两端的球形端头通过曲面放样完成建模，还原实际操作的握持手感结构。钳口部分单独做了可拆卸式的结构设计，钳口板上的防滑齿纹做了等距阵列的细节建模，同时预留了钳口板的固定沉头孔结构，还原实际使用中可更换磨损钳口的功能特性。材质与渲染阶段，整体主体结构采用铸铁金属材质，调整材质的粗糙度、金属度参数还原铸铁件哑光略带磨砂的质感，丝杠、摇把等传动操作部件采用调质钢材质，适当提高材质反光度表现机加工后的金属光泽，钳口板部分做了淬火处理的材质色差区分，通过不同的材质表现区分部件的不同工艺处理。渲染阶段采用工作室柔光布光，在金属部件边缘打出合理的高光轮廓，同时通过环境光遮蔽效果突出各部件的装配缝隙与结构层次，底部添加柔和的投影增强模型的立体感与真实感。整个建模过程遵循从整体到局部的设计思路，先搭建整体装配骨架确认各部件的运动行程与配合关系，再逐一细化单个零件的细节结构，所有活动部件保留了合理的运动自由度，可直观演示虎钳的夹紧、松开动作过程，完整呈现机虎钳的工作原理与结构细节，可作为机械原理教学、工装设计参考的数字化三维模型使用。
