导弹尾部伺服控制舱尾翼结构

　　该结构对应小型制导武器尾部伺服控制段的实体设计，核心承载对象为布置在弹体末端的伺服驱动单元，整套尾段围绕0.2%控制精度等级的伺服电机安装需求展开构型匹配，适配末端制导环节的舵面驱动工况。从实际使用场景来看，这类尾段结构多用于小型试验制导弹药、教学验证用火箭弹以及可快速迭代的3D打印验证原型，尾部四片对称布置的折叠/展开式翼面承担飞行过程中的姿态稳定与航向修正功能，翼面与中部筒段的铰接点位直接对应内部伺服电机的输出轴端，动力传递路径经过短轴直连，减少中间传动环节的间隙累积，保证舵偏角调整的响应速度与控制精度。

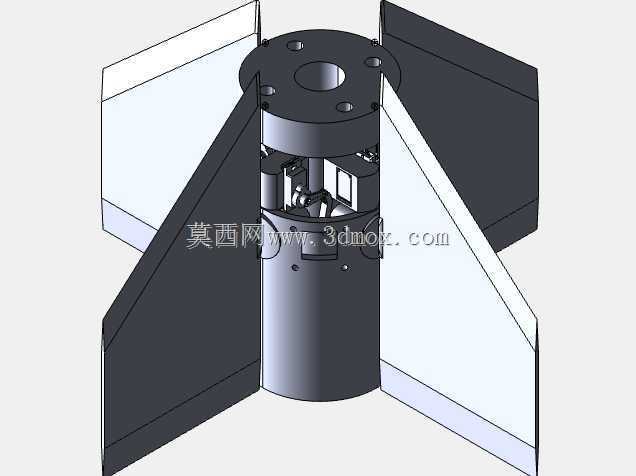

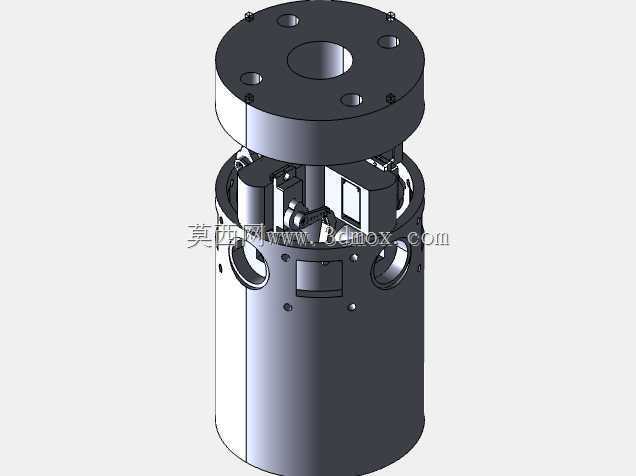

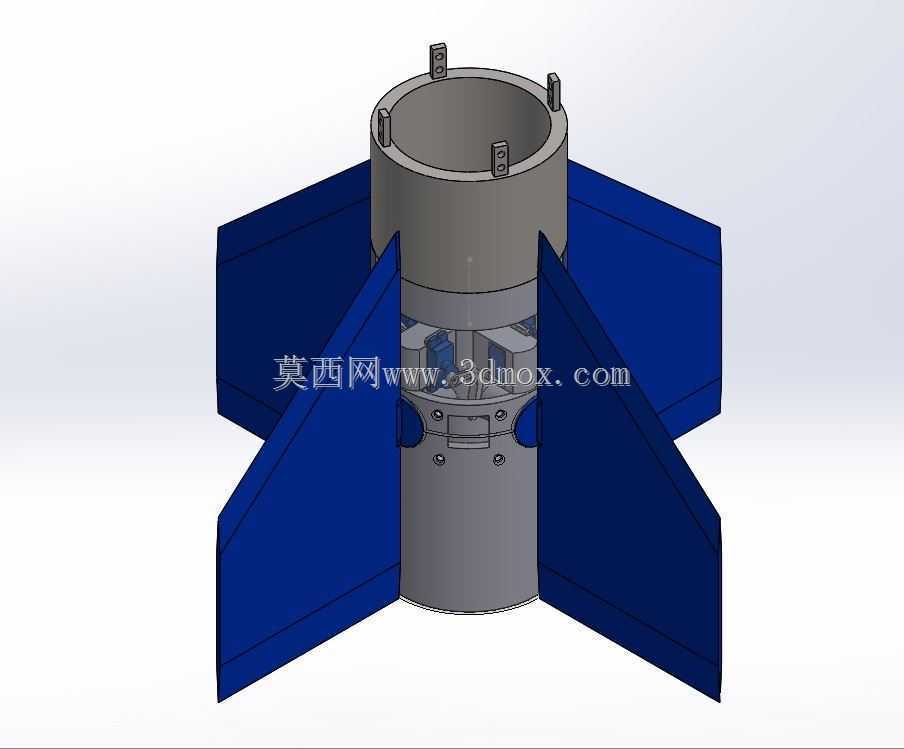

　　结构整体采用同轴圆柱筒段作为主承力基体，上下两段筒体通过中部带安装孔的连接环实现轴向对接，连接环周向预留的多组紧固孔位既可以完成筒体自身的拼合固定，也为内部伺服电机、走线槽、位置反馈元件提供了安装基准面。上部筒段外壁周向均匀布置四个带孔凸台，对应翼面展开状态下的锁止定位点位，当翼面从发射筒内的折叠状态弹出后，凸台处的锁止结构可以承接翼面传递的气动载荷，避免翼面在高速气流下出现颤振或过量偏转。下部筒段为等直径圆柱面，外径与上部筒段保持同轴度公差要求，整段可以直接对接弹体主舱段的末端接口，安装边界以筒体两端的端面止口作为定位基准，周向旋转定位通过连接环处的对位销孔实现，装配时不需要额外修磨端面即可保证整段弹体的轴线直线度。

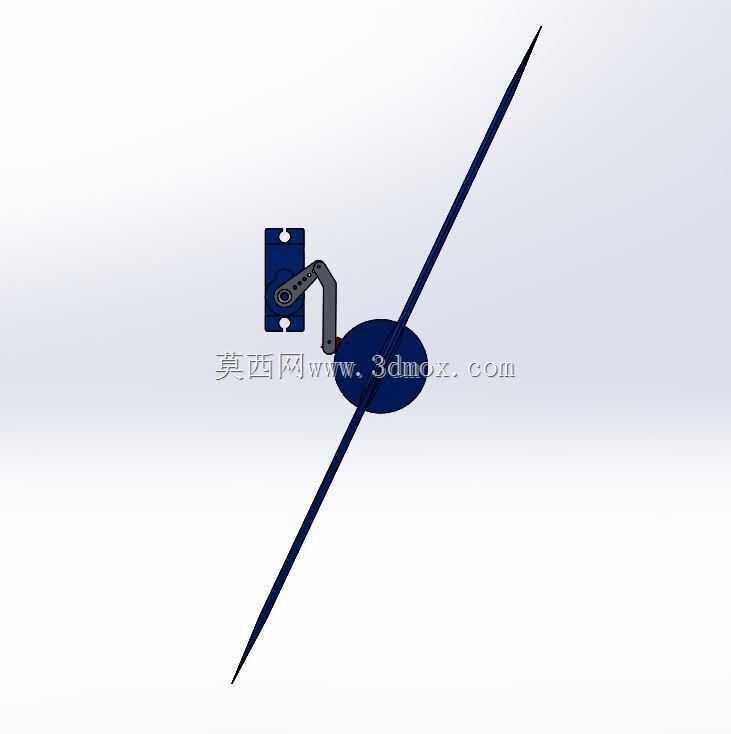

　　翼面采用大后掠梯形平板构型，翼根处做加厚处理并预留铰接通孔，翼面与筒段铰接座的配合间隙控制在小间隙公差范围，既保证舵面偏转时无卡滞，也不会因间隙过大导致控制回差超标。四片翼面沿筒体周向90度均匀分布，相邻翼面的展开运动轨迹互不干涉，折叠状态下翼面贴合筒体外壁，整体外包络直径可以压缩至发射筒内径允许的尺寸范围内，出筒后在扭簧或伺服驱动机构作用下快速展开到位并锁死。设计过程中优先保证了承力路径的连续性：翼面承受的气动弯矩通过翼根铰接点直接传递到筒段外壁的加强支座，再经由筒体壁面分散到整段弹体结构，不会在局部薄壁位置形成应力集中。筒段内部预留的环形空腔可以完整容纳四套独立的伺服驱动单元，每套电机对应一片舵面，电机输出轴与舵面转轴的同轴度通过筒壁上的预制轴承座孔保证，装配时仅需完成电机端面与支座的螺钉紧固即可完成动力对接，不需要复杂的现场对中调整。

　　针对3D打印成型的工艺特性，所有壁厚均做了均匀化处理，避免出现局部厚大截面导致的打印翘曲，翼面的薄壁区域保留了足够的打印支撑余量，铰接孔位的成型尺寸预留了后加工余量，打印完成后经过简单铰孔即可满足转动配合要求。筒体上的所有凸台、安装座均与筒体壁面做一体化融合设计，没有单独拼接的零散小件，既减少了装配工作量，也提升了尾段整体的结构刚性。在飞行工况下，该尾段需要同时承受发动机尾流的热辐射、高速气流的冲刷以及舵面高频偏转带来的交变载荷，圆柱筒体的构型天然具备均匀的环向刚度，周向布置的四个翼面支座将外载均匀分散到整个筒壁，不会出现单侧载荷过大导致的结构变形。对于制导控制系统而言，该结构把伺服驱动元件完全封闭在筒段内部，外露的只有舵面转轴与翼面本身，既可以降低飞行过程中的气动阻力，也能避免内部精密元件受到外界环境的干扰。整套结构的安装接口完全遵循通用小型弹体的尾段对接规范，轴向长度、外径尺寸、对接孔位排布都可以和同直径的标准弹体舱段直接互换，在原型验证阶段可以快速替换不同翼面构型，测试不同舵面面积、不同后掠角下的飞行控制特性，缩短制导武器尾段设计的迭代周期。
