阿拉多Ar197双翼舰载战斗机

　　从舰载机适配设计的角度看，Arado Ar 197这类双翼布局机型的核心约束，首先来自航母起降边界与舰面停放空间。双翼结构通过上下两层机翼获得更大升力面积，在低速进近阶段可以维持较低失速速度，这对早期航母较短的飞行甲板尤为关键；着舰钩、加强起落架与紧凑机身的配合，需要在三维数模中反复校核运动包线，避免拦阻着舰时尾钩、尾轮与甲板设施发生干涉。

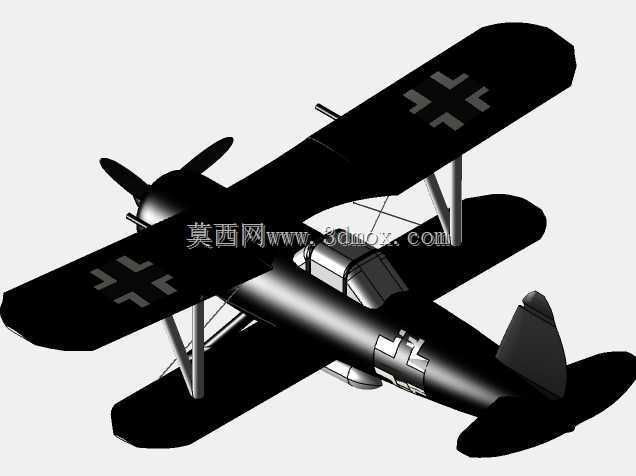

　　机身主体采用短粗纺锤形剖面，前部布置星形活塞发动机与螺旋桨，后部延伸至单垂尾和水平尾翼。模型中可以看到机头整流罩、桨叶、发动机舱段和机身蒙皮之间的分块关系，这些分块不仅服务于外观还原，也对应真实飞机的维护开口、发动机拆装路径和钣金件拼接逻辑。对结构建模而言，前机身需要承受发动机振动、螺旋桨扭矩和着舰冲击，因此 firewall 区域、发动机架连接点和起落架支撑结构通常是重点加强位置。

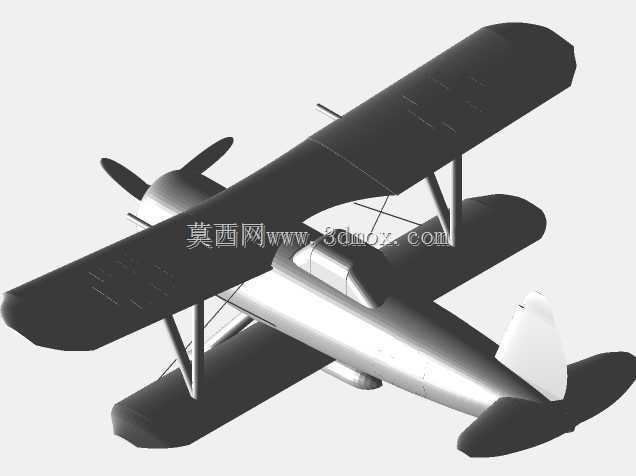

　　上下机翼之间的支柱与张线是双翼机最典型的传力特征。上机翼通过N形支柱与机身、下机翼连接，张线则用于分担机翼弯矩和扭转载荷。建模时不能只把支柱当作装饰杆件，而应理解其空间角度、交点位置和受力路径：机翼升力通过翼肋、翼梁传递到支柱接头，再经张线和机身接点形成平衡。若用于动画或仿真，还需检查支柱与机翼蒙皮、座舱风挡、起落架舱之间的间隙，保证旋转视角和拆装演示时无穿模。

　　座舱位于机翼后缘前方，采用单座封闭/半封闭座舱思路，风挡与座舱盖轮廓需要兼顾飞行员前向视野、上部机翼遮挡和机身流线。舰载使用场景下，飞行员在低速进场时需要观察甲板助降信号，因此座舱高度、风挡倾角和机头遮挡范围都影响人机工程判断。数模中座舱盖、座椅位置、仪表舱段虽可简化，但外形边界应与机身截面连续过渡，避免在渲染中出现表面褶皱或曲率突变。

　　尾翼采用常规布局，垂直尾翼面积较大，有利于低速方向稳定性；水平尾翼布置在机身尾部，与垂尾形成清晰的气动安定面组合。舰载机在航母甲板复飞、侧风着舰和拦阻减速过程中，方向舵与升降舵的操纵效率十分关键。尾轮位于机身下方靠后位置，与主起落架共同形成后三点式地面支撑，这种布局在螺旋桨机型上常见，但对地面转弯、停机稳定性和甲板系留都有明确要求。

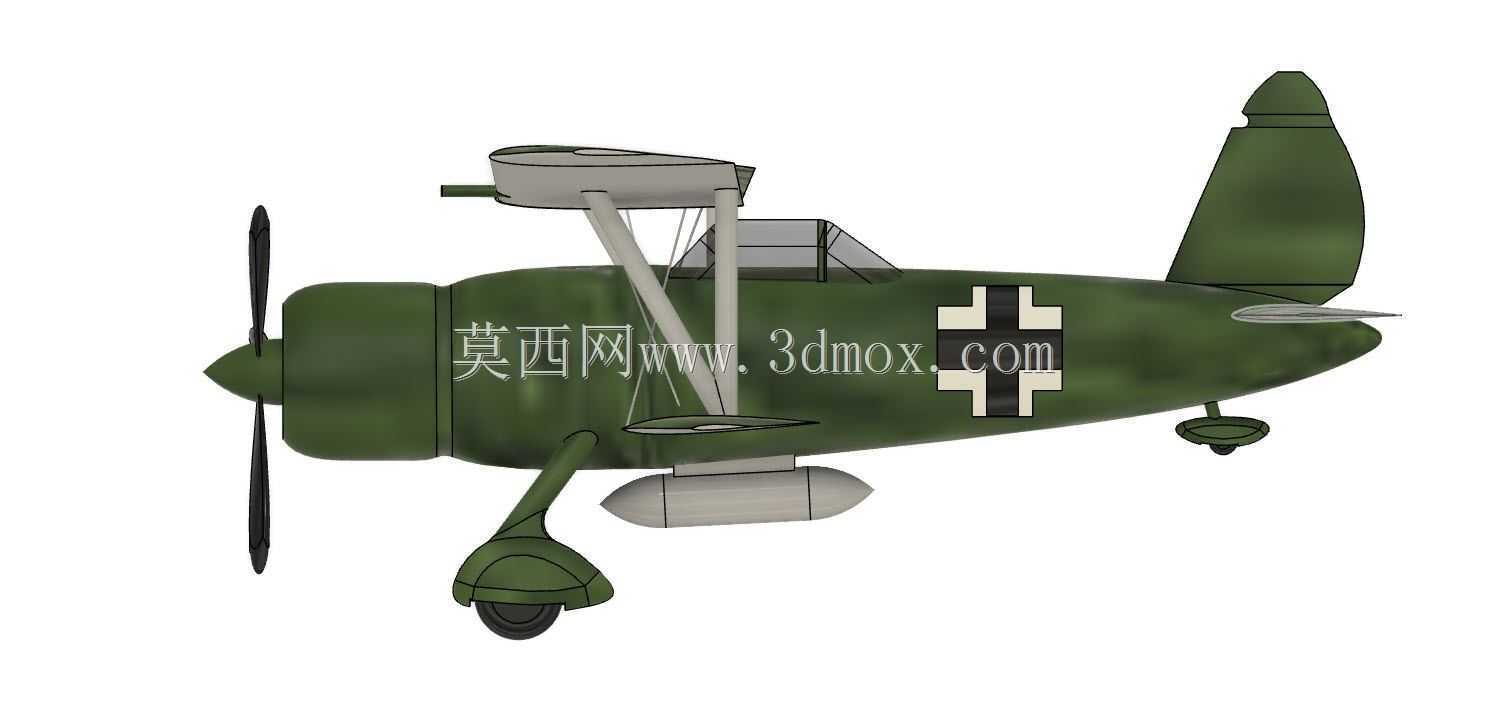

　　主起落架为固定式外露结构，轮罩、减震支柱和斜撑杆直接暴露在气流中。虽然固定起落架增加阻力，却能降低收放机构复杂度，也适合早期舰载验证机快速检修的需求。建模时应注意起落架与下机翼、机身加强框的连接关系，轮胎外缘、轮罩包络和机腹外挂物之间要保留足够空间。机腹下方的流线型吊舱可作为副油箱或任务载荷理解，其外形需要与机身中心线对齐，并校核地面姿态下的最低离地高度。

　　整机外场维护和舰面停放也影响外形设计。双翼机机翼展长相对受控，折叠需求虽未在该简化模型中展开，但舰载机通常需要考虑机翼折叠、系留点布置和甲板升降机尺寸限制。若后续进行工程深化，可围绕机翼折叠铰链、尾钩收放路径、甲板系留孔、发动机维护口盖和武器挂点继续细化。外观涂装上的军徽与迷彩主要用于识别历史构型，结构设计时更应关注色块下面的板缝、检修口和气动面分界线。

　　从三维制作流程看，该类机型适合采用机身旋转体起型、机翼翼型放样、起落架杆件装配和尾翼独立建模的方式完成。机身曲面应保证前后截面光顺，机翼与支柱交点需建立明确基准轴线，螺旋桨、轮罩、吊舱等回转件可通过对称草图和旋转特征提高效率。装配完成后，应重点检查侧视、正视和俯视三个方向的比例：机头长度、机翼前后位置、垂尾后掠轮廓和起落架高度共同决定机型识别度。

　　这类模型可用于航空装备展示、历史机型教学、舰载机结构认知、动画场景搭建和机械制图练习。它呈现的不只是一架双翼飞机的外观，更是早期舰载航空兵在低速气动、甲板起降、固定起落架、敞开维护性与紧凑舰体空间之间做出的工程折中。
