飞机双轮前起落架收放缓冲结构

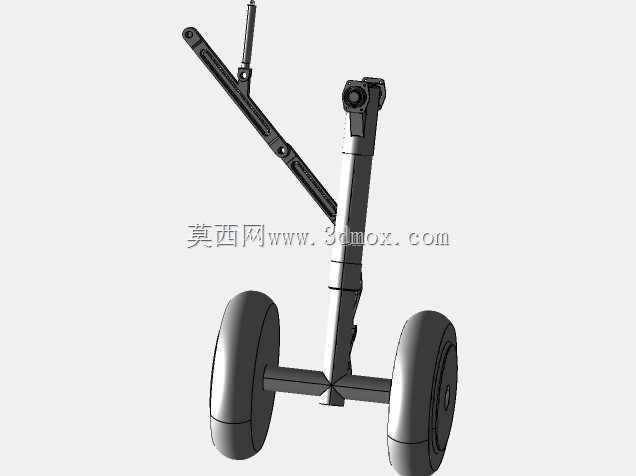

　　这套三维结构呈现的是小型飞行器前三点式布局中的双轮前起落架总成，核心承载件为竖直布置的油气缓冲支柱，支柱下端通过轮轴横向贯通连接左右两个充气机轮，机轮采用带圆角胎面的橡胶轮胎轮廓，轮辋与轮轴之间预留轴承安装位，保证滑行阶段机轮可自由转动。支柱中段侧向延伸出斜向布置的收放作动连杆，连杆两端均设计铰接孔位，一端对接机身承力框的安装支座，另一端与缓冲支柱外壁的铰接耳片相连，收放动作时连杆绕铰接点摆动，带动整个起落架绕支柱上端的转轴完成收进机身舱室、下放锁止的动作，连杆杆身还预留了多个定位孔，可适配不同收放行程的安装调整需求。

　　从实际使用场景来看，这类双轮前起落架多用于轻型通用飞机、小型通勤运输机或者大型无人机的前支撑点位，双轮布局相比单轮结构可以大幅降低机轮对跑道面的接地压强，在简易土质跑道、铺装平整度不足的通航机场起降时，能减少机轮陷辙、轮胎局部过载的风险，两个机轮分担竖向冲击载荷，也让滑行转向阶段的支撑稳定性明显提升，地面滑跑时飞行员操控前轮转向机构，就能带动整个支柱绕轴向转动，实现飞机地面滑行的方向控制。

　　结构设计层面，缓冲支柱作为核心承载部件，采用分段式套筒结构，内部集成油气缓冲腔，飞机着陆瞬间的竖向冲击会先压缩套筒内的油液与氮气，通过油液节流孔的阻尼作用把冲击动能转化为热能耗散，避免刚性冲击直接传递到机身结构；支柱外壁做了多处加厚凸台，用来铰接收放连杆、安装转向作动臂以及固定刹车管路、航电接线的线束支架，所有铰接点位都预留了衬套安装空间，实际装配时压入自润滑衬套，能够降低反复摆动过程中的铰接磨损，减少维护频次。

　　安装边界方面，起落架顶端的安装接头设计为法兰盘加铰接轴的组合结构，法兰盘上的螺栓孔位对应机身前部承力隔框的预装孔，装配时先将铰接轴穿入隔框的支座孔，再锁紧法兰盘连接螺栓，保证整个起落架的载荷可以均匀传递到机身主承力结构上；侧向收放连杆的长度可通过两端杆端关节轴承进行微调，装配时可以根据机身舱室的内部空间，调整起落架收起后的最终停留角度，避免机轮、支柱与舱内其他管线、结构件发生运动干涉。双轮的轮距设定兼顾了转弯稳定性与舱内收纳空间，轮距过大时收起后机轮会占用过多机身内部空间，轮距过小则地面滑行急转弯时容易出现侧翻风险，当前结构的轮距取值在两类约束之间做了平衡，机轮外缘到支柱中心线的距离、缓冲支柱的总行程、收放连杆的摆动角度都在建模阶段做了运动包络校核，完整模拟了起落架从完全放下锁止到完全收纳入舱的全行程动作，确认所有运动部件在极限位置都不会出现碰撞干涉。

　　细节结构上，机轮内侧预留了刹车盘的安装法兰，可按需装配盘式刹车组件，着陆滑跑阶段提供制动力矩；支柱上部的铰接座旁设置了锁钩配合位，起落架放下到位后会与机身的下位锁机构自动卡合，避免着陆冲击下起落架意外折叠，收起到位后也会对应上位锁点位固定，防止飞行过程中起落架自行坠落。整个结构的所有受力杆件都采用等强度设计思路，载荷大的铰接区域做局部加厚、增设加强筋，非承载区域则控制壁厚减轻整体重量，契合航空结构对减重与承载能力的双重要求。
