NA40轻型民用直升机整机结构数模

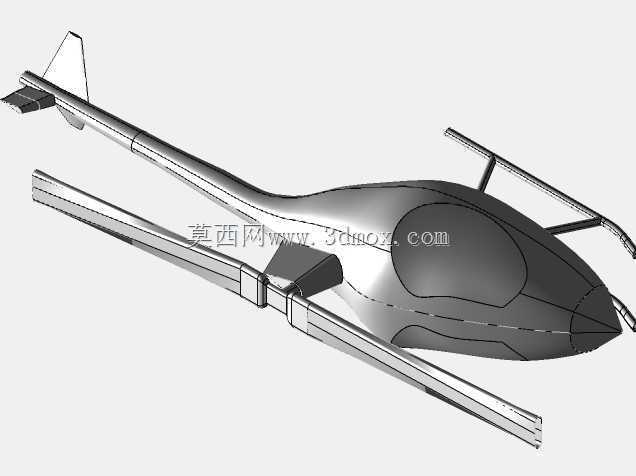

　　这套轻型直升机三维结构数模，完整还原了单旋翼带尾桨构型民用直升机的整机布局，覆盖机身流线外壳、主旋翼总成、尾梁、尾桨、滑橇式起落架、座舱透明件等全部核心结构，可直接用于航空装备结构教学、轻型飞行器方案论证、旋翼类机械原理演示、航空文创产品开发等场景。在实际工程应用中，该构型直升机多用于低空短途通勤、农林植保作业、航空航拍、应急巡查、飞行培训等场景，数模还原的结构逻辑完全贴合真实轻型直升机的设计规范：机身采用水滴形流线曲面设计，前部圆润收窄以降低前飞气动阻力，座舱区域设置大面积弧形透明风挡与侧窗，既可为驾乘人员提供开阔的下视与前向视野，也通过曲面蒙皮的连续过渡减少飞行过程中的紊流干扰。

　　从结构设计思路来看，整机采用经典的单主旋翼加尾桨平衡布局：主旋翼布置在机身顶部的旋翼桅杆顶端，两片式主旋翼桨叶采用大展弦比平直翼型，通过旋翼桨毂与桅杆内的传动结构连接，负责提供整机升力与飞行姿态控制的主力矩；细长尾梁从机身尾部向后延伸，末端设置垂直尾翼与小型尾桨，尾桨旋转产生的侧向推力恰好抵消主旋翼旋转带给机身的反扭矩，避免整机在空中出现不受控的自旋，垂直尾翼同时可在前飞过程中提供航向稳定力矩，降低飞行员的航向操纵负荷。机身下部采用滑橇式起落架设计，两根纵向布置的弧形滑橇通过多根支撑立柱与机身底部硬点连接，这种结构相比轮式起落架省去了轮胎、刹车、转向机构等复杂部件，整体重量更轻、结构可靠性更高，在野外草地、平整硬地、雪地等简易起降场地都能稳定支撑整机，接地时滑橇的弹性形变还可吸收着陆冲击载荷，无需额外设置复杂的减震器结构，非常适配轻型直升机的轻量化设计需求。

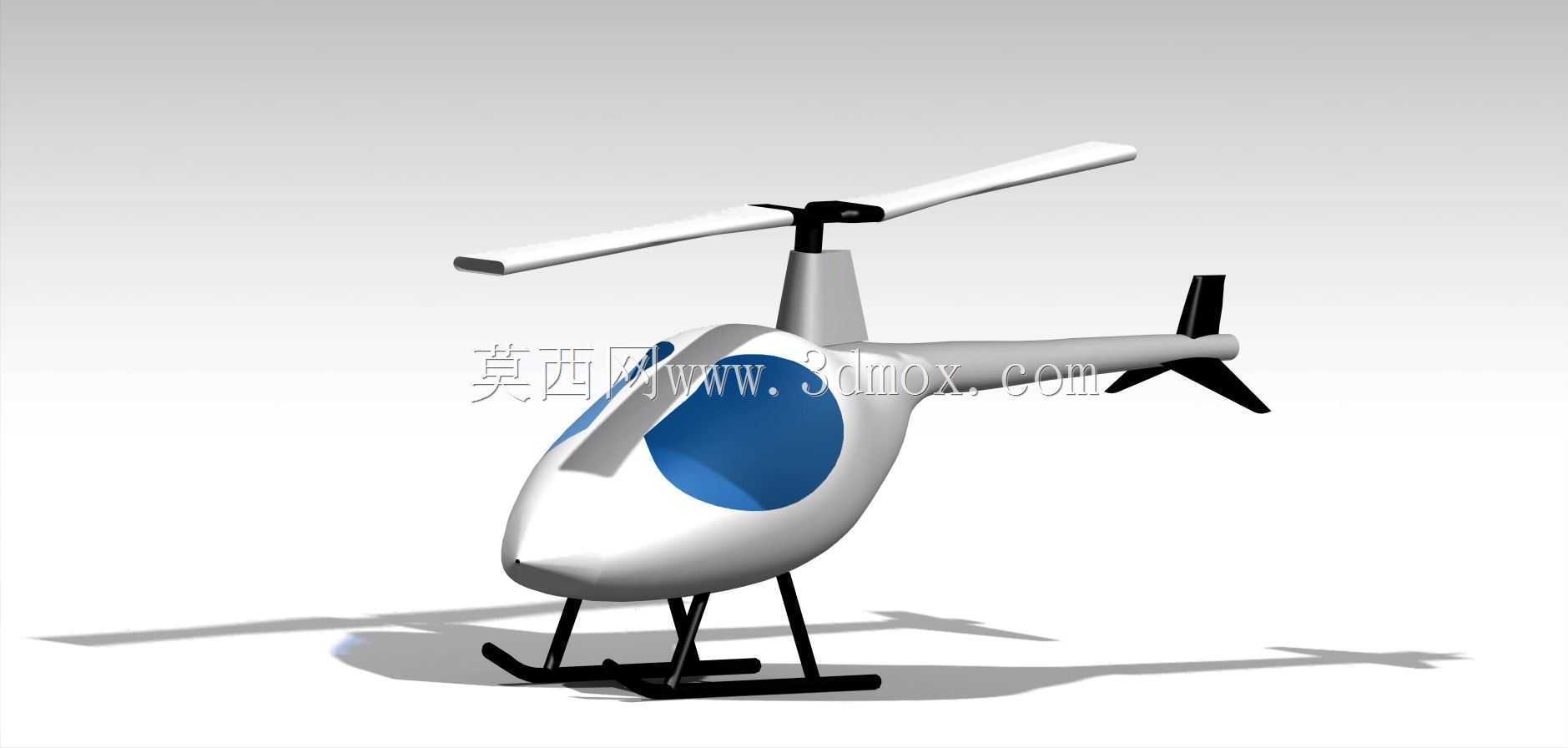

　　建模过程中严格遵循航空结构的装配边界逻辑：主旋翼桨叶的旋转平面与机身中轴线保持垂直，旋翼桅杆与机身承力框架的连接位置对应整机重心附近，确保升力作用线穿过重心区间，降低飞行配平的操纵难度；尾梁长度经过合理匹配，保证尾桨与主旋翼旋转平面保持足够安全间距，避免气动干扰，同时尾桨的安装高度与主旋翼旋转平面错开，防止地勤人员在地面作业时意外触碰高速旋转部件。机身曲面建模采用连续G2过渡的蒙皮曲面，座舱蓝色透明区域对应真实直升机的玻璃座舱盖安装位，曲面弧度兼顾视野范围与气动阻力要求，机身尾部的水平尾翼对称布置在尾梁两侧，可在飞行过程中提供纵向稳定力矩，抑制机身的俯仰波动。

　　针对结构设计从业者而言，这套数模清晰呈现了轻型直升机的结构分区逻辑：机身前部为座舱乘员区，中部预留动力系统与传动机构安装空间，顶部旋翼桅杆承担主旋翼的全部升力载荷，载荷通过桅杆直接传递到机身中央的承力框，再分散到两侧机身蒙皮与下部起落架支撑结构；尾梁作为细长悬臂结构，末端承担尾桨的推力与振动载荷，建模时尾梁与机身主体的连接位置做了加强过渡，避免应力集中。整机各部件的装配关系完全符合实际航空装备的安装逻辑：主旋翼桨毂保留了挥舞、摆振的运动铰接空间，起落架支撑腿的安装角度经过优化，接地时滑橇的接触面积足够保证整机地面稳定性，停机状态下整机的重心投影落在两根滑橇的支撑范围中心，不会出现侧翻风险。数模外形比例协调，旋翼直径、机身长度、尾梁长度、起落架高度的尺寸匹配关系完全符合真实轻型直升机的设计比例，可直接用于旋翼飞行器的结构原理演示、轻量化结构设计参考、虚拟仿真场景搭建等工作，也可作为航空类机械设计课程的典型案例，帮助从业者理解飞行器布局中载荷传递、气动布局、起降结构设计的核心思路。
