模块化柔性连接挠性件组合结构

　　这套挠性件组合结构主要面向小型移动平台、实验装置和需要多姿态连接的机械节点，核心作用不是承担单一固定传动，而是在相邻模块之间提供可偏转、可错位、可快速组合的连接边界。实际装配时，平台骨架、执行模块、导向模块或传感模块往往无法保证完全同轴，加工误差、型材累积公差、打印件收缩以及现场调试中的小幅偏移，都会让刚性法兰直接受力。该结构通过多组方形座体、环形挠性环、压盖和连接孔位形成过渡段，使两个安装面之间既保留定位关系，又能吸收角度偏差和轴向错位，避免螺栓孔被强行拉扯。

　　从使用场景看，这类构件很适合放在桌面级实验线、轻型输送工位、小型巡检平台、教学演示设备以及需要频繁改型的机构中。设备在搭建阶段经常要调整模块间距，若每一处都采用整体刚性支架，后期改孔、重新加工底板的成本会很高；而采用模块化挠性件后，设计人员可以先按功能划分单元，再通过统一接口把各单元串接起来。环形件承担柔性变形，方形座体负责提供安装平面，压盖则约束挠性环的外缘，使变形集中在允许区域，而不是让连接螺栓承受反复弯折。

　　结构设计上，整套零件按接口族展开，不同规格之间保持相近的安装逻辑。座体外侧预留成组螺栓孔，孔位围绕中心通道对称布置，既能传递周向约束，也方便在水平、垂直或倾斜面上安装。中心开孔保留了走线、穿轴或通过管路的可能性，因此它并不局限于机械连接，也可作为电缆保护接头、柔性风道接口或轻型轴系补偿段使用。挠性环的轮廓采用多层环形过渡，边缘与压盖贴合后形成类似膜片的受力区域；当两端出现角向偏差时，环体局部产生弹性弯曲，当两端存在轻微径向错位时，环体则通过不对称变形释放约束。

　　建模时需要重点控制三类边界。第一是安装面尺寸，方形座体的外廓决定了模块之间的最小排布间距，相邻零件不能只看中心距，还要留出螺栓扳手空间和压盖装配余量。第二是配合面厚度，挠性环被压盖夹持的位置需要有足够接触宽度，过窄会导致局部应力集中，过宽又会降低柔性补偿能力。第三是连接孔的分度关系，孔位应与常用轻型型材、标准法兰或自制底板形成兼容，在同一系列中尽量复用孔距，减少紧固件规格。

　　从受力角度看，该构件更适合低载荷、高频调整和小扭矩补偿场合，不应替代大型联轴器或重载弹性支座。它的优势在于结构直观、零件可拆分、成型难度低，尤其适合通过增材制造进行小批量验证。打印或加工时，座体和压盖可选用较刚性的材料，以保证安装平面稳定；挠性环则应选择具备弹性回复能力的材料，使节点在反复偏转后仍能回到近似初始位置。若采用金属材料实现，座体可通过铣削获得较高平面度，挠性环则需要考虑薄板成型或弹性体嵌入，不能简单按刚性件装配。

　　在整机布局中，挠性件应布置在允许误差吸收的位置，而不是精密定位基准处。例如移动平台的车体与上部功能模块之间，可以用它补偿车架焊接或装配带来的不平；实验设备的风机、泵体与管路之间，也可利用中心通道和环形柔性段降低振动传递；多段轻型机械臂或教具平台中，它还能作为快速更换接口，通过更换不同厚度、不同孔径的环体来调整软硬程度。

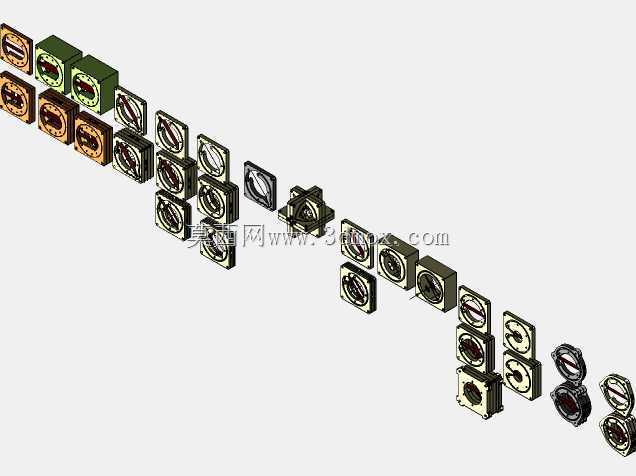

　　三维结构表达时，应把爆炸关系、装配顺序和孔位对应关系清晰呈现。方形座体承担基准，挠性环放入座体止口内，压盖从另一侧压紧，再通过紧固件形成完整节点。多个节点串联时，不宜让每一处都承担最大偏角，否则总偏差会叠加并造成末端位置失控。合理做法是在关键刚性段保持精确配合，在需要容错的模块交界处设置挠性补偿，使整机既有稳定骨架，又具备调试余量。

　　外形上，系列件采用统一的方形外框和圆形中心区域，视觉识别明确，也便于库存管理。不同型号通过环体层数、开孔大小、座体厚度和孔组数量区分，安装边界保持规则，便于在紧凑设备中并排布置。对于结构工程师而言，这类模型的价值不在于复杂曲面，而在于把容错、装配、制造和后期改型集中到一个可复用的接口里，使非标准设备也能通过标准节点快速搭建。
