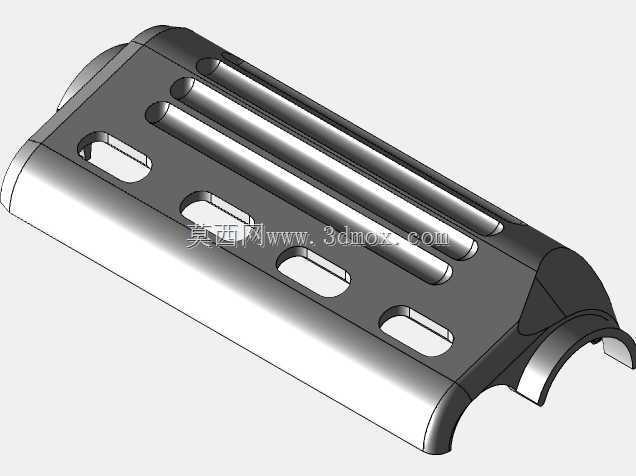

瑞典FFV890C步枪护木隔热护手结构

　　该护手结构对应瑞典FFV-890C Galil试验步枪的护木总成，属于枪械前端握持与热防护核心部件，在实枪场景中承担三重核心作用：其一为射手握持提供符合人机工程的持握界面，连续射击时阻隔枪管传导的高温，避免射手手部烫伤；其二为枪管周边提供轻量化防护，隔绝外界砂石、磕碰对枪管外壁的损伤，同时预留通风间隙加速枪管散热；其三作为战术附件安装基准，护木本体的开槽与加强筋结构可兼容配套战术灯、前握把等附件的加装需求。

　　从结构设计逻辑来看，该护手采用分体镜像对称布局，单侧壁板建模完成后可通过镜像操作生成另一侧构件，两侧壁板通过前后端的卡扣结构、配合紧固件完成合围装配：前端适配维美德款式前固定器，后端对接FAL款式后固定器，两个固定位分别卡在枪管节套与导气组件对应的限位台阶上，装配后护手与枪管之间保留均匀的环形通风间隙，连续射击时高温空气可通过护木表面的多组长圆形通风槽形成对流，快速带走枪管辐射热量。

　　材质选型上做了分层功能设计：外部握持主体采用聚合物注塑成型，聚合物本身导热系数极低，可大幅降低外壁温度，同时材质密度小，能有效控制整枪重量，降低射手长时间持握的负重疲劳；内层隔热板采用冲压金属板加工，金属薄板通过冲压一次成型出与护木内壁贴合的弧面，既可以阻挡枪管直接向聚合物外层辐射高温，避免聚合物长期受热老化变形，又能通过金属的刚性提升护木整体抗冲击能力，在枪械发生磕碰、跌落时不会出现聚合物壳体断裂的问题。

　　外形与安装边界方面，护木整体为适配枪管圆柱轮廓的半圆弧包覆结构，轴向长度覆盖从导气箍后方到上机匣前端的枪管裸露段，径向轮廓高度贴合枪管外径，两侧向外延伸出符合手掌握持弧度的凸起棱线，表面加工的多道纵向加强筋既提升了聚合物壳体的结构刚度，避免薄壁件受力变形，又能在射手握持时增加摩擦力，防止手心出汗时出现滑手问题。表面开设的四组长圆形减重通风槽沿轴向均匀排布，槽孔边缘做了圆角钝化处理，既不会出现锐边划伤手部的问题，又能最大化通风面积，同时去除多余材料进一步降低构件重量。

　　建模过程中需重点把控几处配合公差：前后端固定器的安装卡槽尺寸需与对应FAL后固定座、维美德前固定座的接口尺寸完全匹配，保证装配后护手无轴向窜动、径向晃动；内壁与金属隔热板的贴合面预留粘接或卡扣装配间隙，隔热板冲压成型的回弹量需在建模时提前补偿，保证装配后隔热板完全贴附在聚合物内壁；通风槽的开孔位置需避开内部螺钉的走刀路径，配套紧固螺钉采用标准美制定位螺钉，螺钉孔位做沉头处理，保证螺钉安装后头部不突出护木内壁，避免与枪管发生运动干涉。

　　该结构的设计思路兼顾了实战使用的可靠性与加工工艺性：聚合物外层可通过注塑批量生产，成本低、成型速度快，金属隔热板采用冲压工艺，无需复杂机加工即可快速成型，两个构件通过卡扣加螺钉的方式组合，装配流程简单，后期维护时可快速拆解更换受损部件，适配试验步枪在测试、实际使用中的各类拆装需求。护木两端的弧形收口结构完全贴合枪管与固定器的衔接轮廓，装配后无突出棱角，既避免了携行时钩挂装具，又保证了整枪外观的流线一致性。
