野马P51螺旋桨战机曲面造型设计

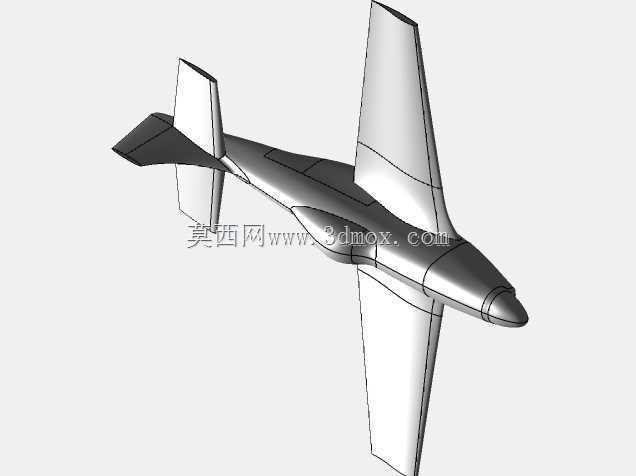

　　该造型对象以单发螺旋桨战斗机为原型，重点不在复杂内部系统装配，而在于通过轮廓线驱动自由曲面，完成整机气动外形的连续表达。实际建模时，机身从机头整流罩开始收束，沿纵向形成纺锤形截面变化；座舱盖在机背上方隆起，需要与机身曲面保持顺滑过渡；机翼从机身两侧延展，前缘后掠、后缘平直的视觉关系通过多组引导线控制；尾翼、垂尾和水平安定面则作为独立曲面块与后机身衔接。

　　从应用场景看，这类模型常用于航空科普展示、飞行器外观方案评审、教学演示以及三维曲面训练。它不承担真实飞机的强度校核任务，但能够帮助设计人员理解飞机外形中大量存在的双曲率曲面如何由轮廓线、截面线和边界约束共同生成。对于刚接触自由曲面的工程师而言，飞机机身是很典型的练习对象：曲面不能只靠单一线条拉伸，也不适合用简单实体堆砌，必须在对称面、长桁方向、翼面根部和整流罩位置反复调整控制点，使高光带沿机身方向连续，不出现明显折痕或局部凹陷。

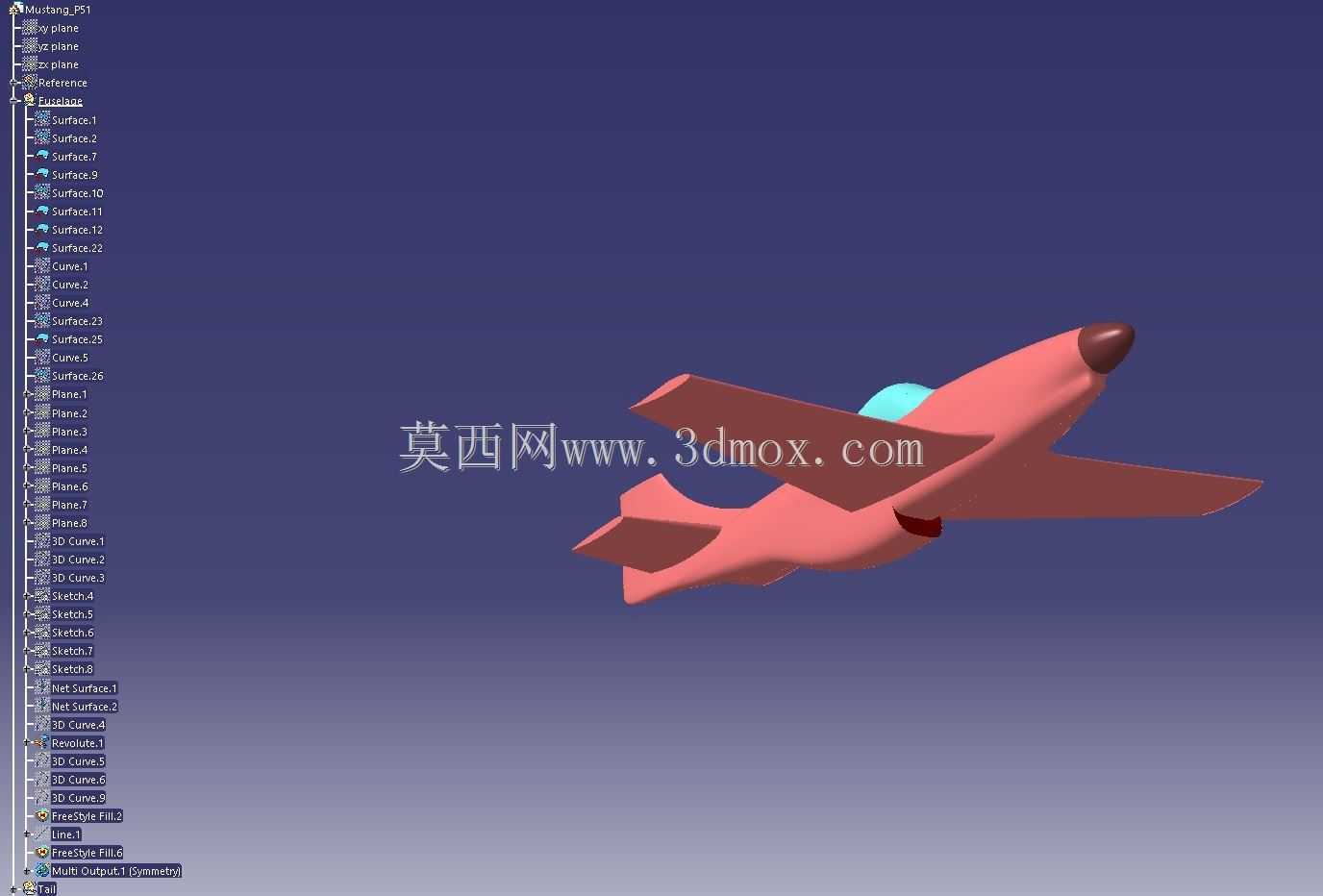

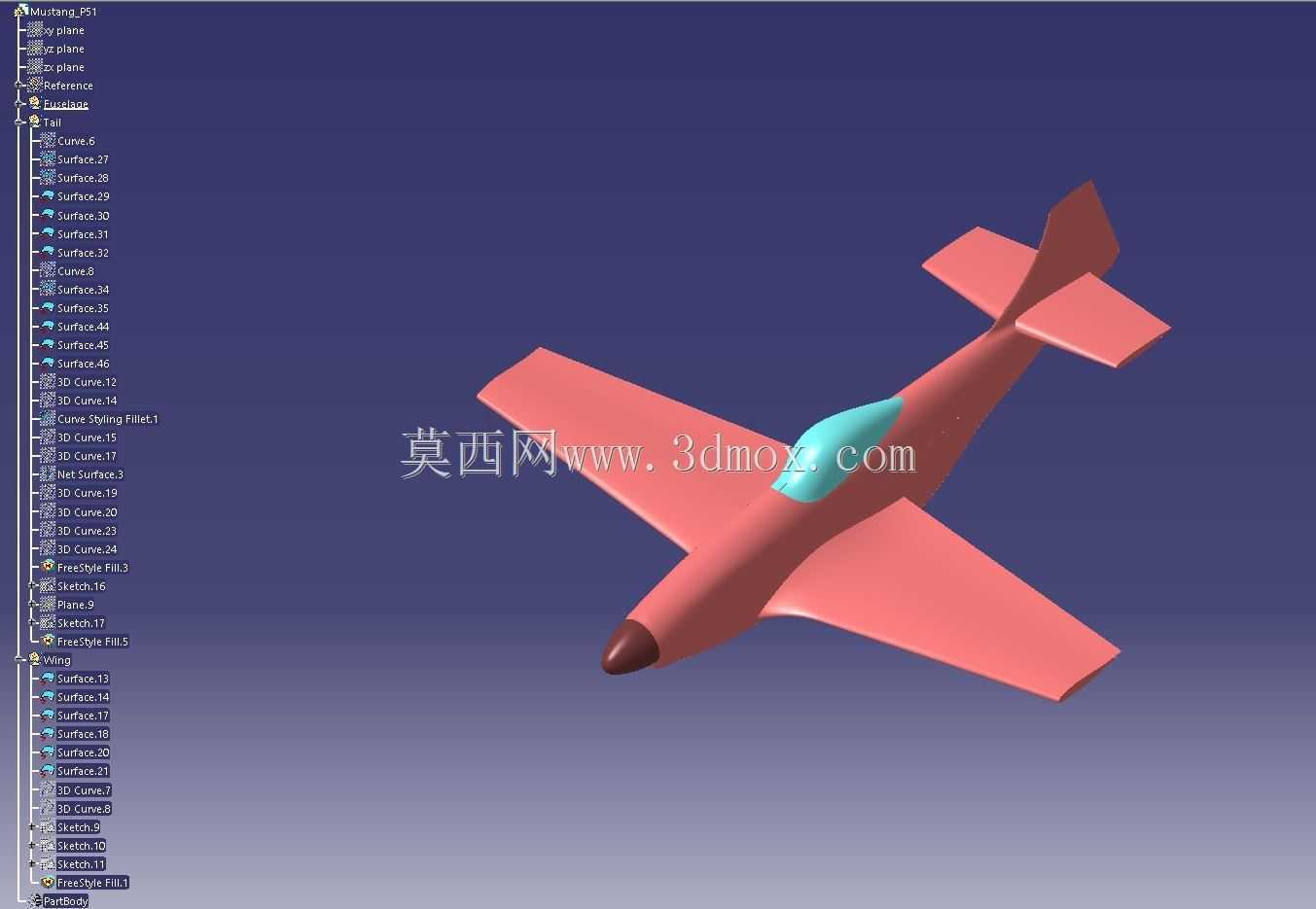

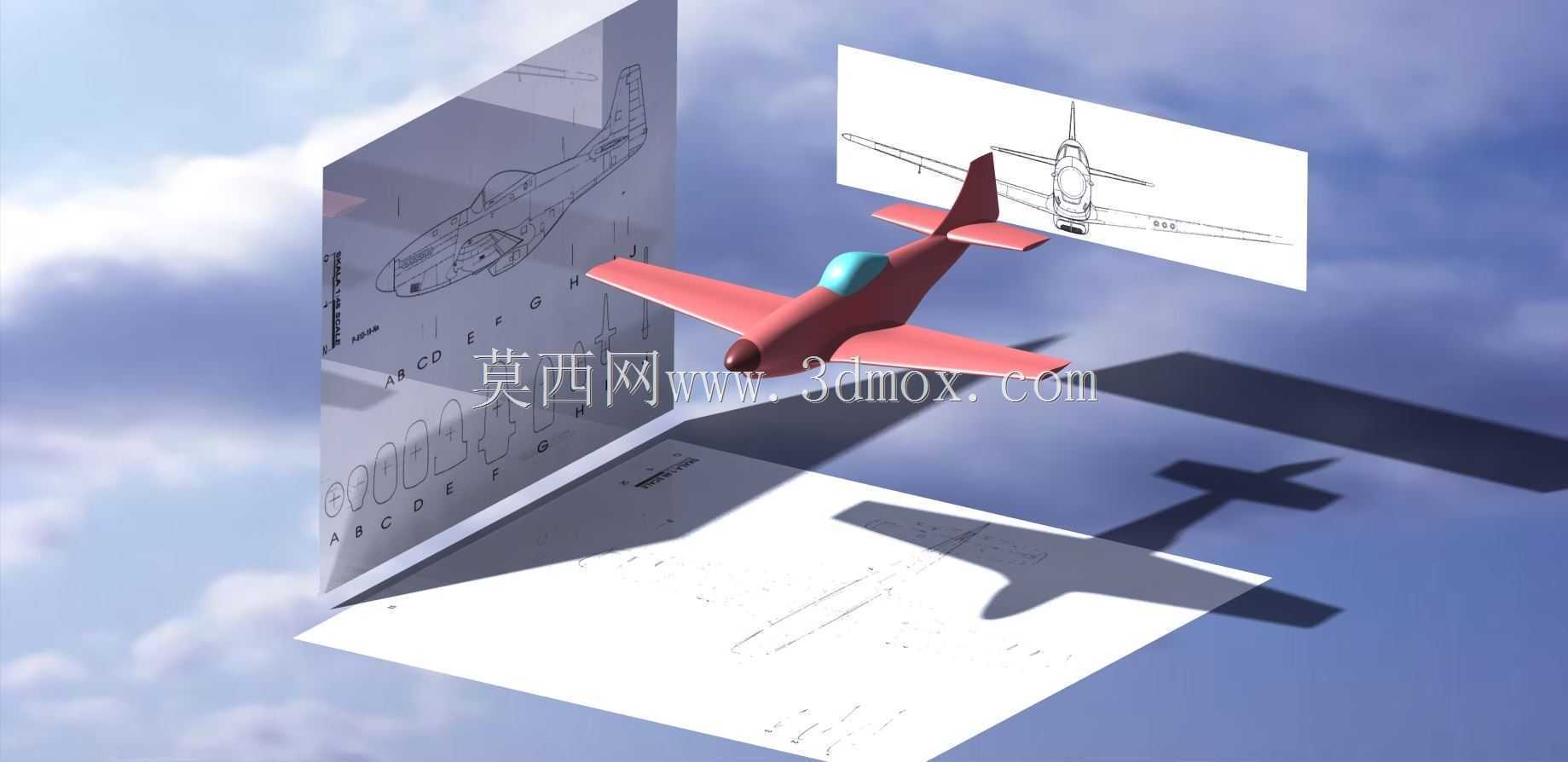

　　建模思路上，可先建立左右对称基准，再绘制机身侧视轮廓和俯视轮廓，确定机头、座舱、尾椎的总体长度关系。随后在关键站位放置截面曲线，截面尺寸由机头向中段逐渐放大，再向尾部收缩。机翼部分不宜直接与机身硬接，根部应设置过渡区域，使翼面厚度、上反角和后缘线条在交汇处自然闭合。尾翼同样要注意与后机身的相切关系，尤其是垂尾根部和水平尾翼安装位置，若曲面边界处理不当，渲染时会出现尖锐棱线或面片扭曲。

　　外形边界方面，整机以纵向对称面为中心，机头螺旋桨区域位于最前端，机翼构成最大横向展开尺寸，垂尾决定上部高度边界，尾轮或尾部整流结构构成后端约束。进行展示装配时，需要预留机翼与机身相交区域的包络空间，避免旋转查看时出现面片穿插；座舱盖作为透明或半透明部件，应单独成面，便于后续赋予玻璃材质；螺旋桨、桨毂和机头罩可拆分为独立实体，以表达旋转部件与固定机身的分界。

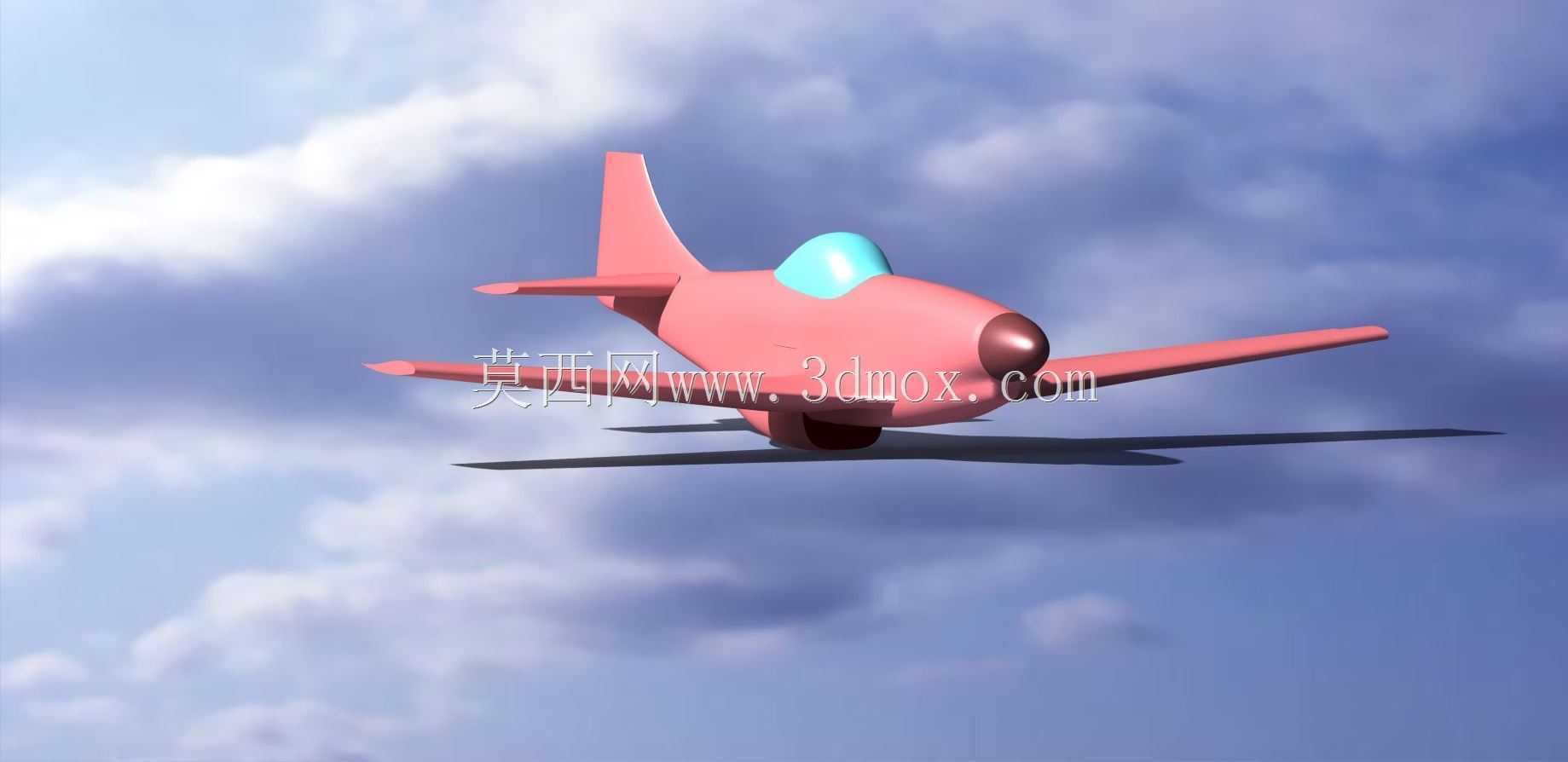

　　在结构表达上，该作品更接近外观数字样机。机身表面承担气动外形传递作用，机翼提供主要升力面的形态参考，尾翼用于呈现方向和俯仰稳定面的布局关系，座舱隆起则影响飞行员视野区域和机背线条。设计过程中需要不断检查曲面法向、边线重合度和对称一致性。对于渲染展示，还应关注机头红色整流罩、机翼暗色表面与座舱浅蓝色透明件之间的材质区分，使外形层次清晰。

　　这类曲面模型的价值在于把二维轮廓转化为可旋转、可剖切、可继续细化的三维实体。后续若向工程深化，可在现有外形基础上增加翼肋、框段、起落架舱、发动机舱和操纵面分割；若用于展示，则可保留简洁外表面，通过光影检查机身流畅度。整体建模过程强调轮廓约束、曲面连续性和部件边界协调，能够为航空飞行器外观设计、自由曲面教学和机械造型训练提供直观参考。
