小型固定翼无人机机翼机身一体化结构

　　这套三维结构对应小型电动固定翼无人飞行器的机翼承载段，整体采用上单翼常规布局的翼身融合过渡造型，翼面沿展向带有轻微上反角，翼型选用低速高升力层流翼段，前缘做圆滑钝化处理，后缘平直预留副翼舵面安装间隙，整机翼轮廓从翼根到翼尖逐步收窄，翼尖做切尖修形，既降低翼尖诱导阻力，也避免小场地起降时翼尖剐蹭地面。

　　从实际作业场景来看，这类翼面结构多用于低空航测、农林巡检、小范围地形测绘类小型无人机，飞行速度区间集中在低速巡航段，对翼面的结构刚度、重量控制以及机载设备的安装集成度要求较高。建模过程中首先完成翼面曲面的连续光顺处理，整个上翼面为一体化薄壳造型，壳体内侧沿展向布置多道平行加强筋，筋条沿翼面气动外形随形排布，既承担飞行过程中的气动弯矩，也能避免薄翼面在高速气流下出现鼓包、颤振问题；翼面周圈预留一圈凸台止口，用于和上蒙皮或者密封盖板做粘接、螺接配合，止口边上均匀分布多个安装通孔，孔位做沉头处理，装配后紧固件头部完全埋入翼面内部，不会突出气动表面破坏气流平顺性。

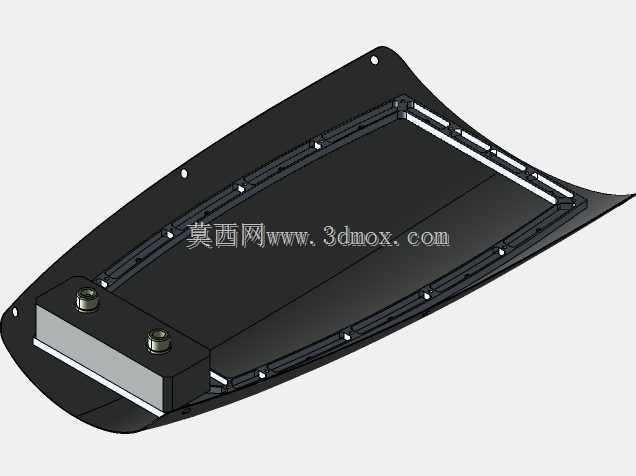

　　翼身对接的位置没有采用传统的贯穿机翼主梁方案，而是把动力供电与设备承载模块直接集成在翼根下方的舱段内：这个矩形舱体和翼面下表面做一体化贴合安装，舱体外壳为硬质承力结构，内部空腔用来放置动力电池、电调或者飞行控制相关组件，舱体顶面两个凸起的航空接插件，分别负责动力电源输出和航电信号传输，接头高出舱体表面，方便机翼和机身拆解时快速拔插，不需要反复梳理内部走线。舱体的侧边做直角加强翻边，和翼面下表面的贴合面完全匹配，安装时可以通过胶接加侧向紧固件双重固定，避免飞行过程中设备舱出现松动移位。

　　安装边界方面，整个翼段的展向长度适配1.2米到1.8米级别的小型固定翼无人机，翼根处的最大厚度控制在合理区间，既保证内部有足够空间布设加强筋和走线槽，也不会因为翼型过厚增加多余巡航阻力。翼面上预留的多个安装孔位分为两类：靠近翼根的大孔为主承力连接孔，用来穿过主梁固定螺栓和机身中部的翼身对接座锁紧；靠近翼尖的小孔为蒙皮定位孔，装配时用来快速定位上下翼壳的相对位置，打胶固化后也可以额外加装小螺钉防止翼面脱开。

　　结构设计阶段特意把设备舱布置在翼根下方的气动焦点附近，这个位置的重量分配可以让整机重心刚好落在机翼气动中心的合理区间内，不需要额外在机头添加配重块，有效降低整机空重。舱体前端做斜切收边，顺着机翼下表面的气流方向过渡，避免舱体和翼面交接处出现直角台阶产生不必要的压差阻力；舱体底部为平整平面，地面停放或者弹射起飞时，这个平面可以和弹射架的支撑托块完全贴合，弹射加速过程中受力均匀，不会出现局部应力集中压裂翼面外壳的问题。

　　翼面内侧的加强筋排布并没有采用等间距均匀布置，而是在翼根对接区域、设备舱安装区域加密筋条数量，越往翼尖方向筋条高度逐步降低、间距适当拉大，这种变刚度设计既保证了大受力区域的结构强度，也尽可能减少了翼尖段的结构重量，让机翼的自然振动频率错开无人机常用巡航转速下的激振频率，避免飞行中出现共振问题。筋条和翼壳内壁的交接位置全部做圆角过渡，避免3D打印或者复合材料铺丝成型时出现应力开裂，整个翼面内部还预留了纵向的走线凹槽，舵机控制线、电源线可以顺着凹槽从翼尖一直布设到翼根设备舱，走线不会在翼壳内部晃动摩擦，长期飞行也不会出现线路磨破短路的隐患。

　　针对外场快速作业的需求，整个翼段和机身的对接接口全部集中在翼根下端，拆解时只需要松开主翼固定螺栓、拔开两个航空插头，就可以把整个机翼从机身上分离，不需要拆解其他机载设备，收纳时可以把机翼单独放入防护泡棉槽，转场运输过程中翼面的薄壳边缘也有足够的抗挤压能力。翼面下表面和设备舱的所有配合面都预留了统一的安装基准，替换同规格机翼时不需要重新调整重心和舵面中立位置，外场作业更换备件的效率很高。
