丁丁月球火箭卡通科幻飞行器造型

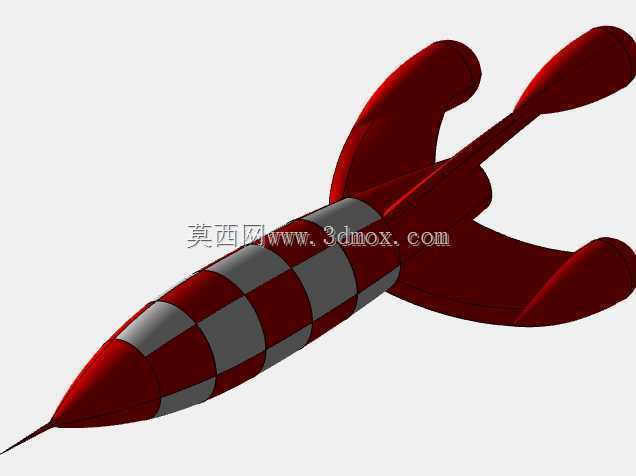

　　该造型以经典漫画中的月球火箭为原型，将插画里反复出现的箭体、尾翼、鼻锥和天线等视觉元素转化为可装配、可剖切、可展示的三维结构。工程处理时并没有把它简单当作一个外观曲面，而是按照飞行器外形建模的思路拆分主体、翼面、尖端、尾段和装饰区域，使各部分在空间中保持明确的边界与旋转关系。箭体主体采用分段式回转结构，前段为细长尖锥，中段为圆柱舱段，后段衔接翼面与尾部构件，整体轮廓从尖端向舱体逐渐放大，再向尾部收拢，形成适合展示科幻运载工具的比例关系。

　　外形组织上，底座、鼻锥和天线部分围绕主轴形成三组对称布置，相邻构件之间保持约120度的周向间隔，这种方式既能还原插画中的稳定视觉重心，也便于在三维环境中检查干涉与装配关系。机身中段的棋盘格装饰并非后期贴图式处理，而是沿舱体曲面划分成连续面板，不同面板按照正负角度旋转拼接，形成红灰相间的包覆效果。对于结构设计人员而言，这种处理重点在于曲面分块的连续性：每一块面板都要贴合箭体回转面，边缘不能在高光区域产生突兀折痕，同时还要保证图案在圆周方向闭合。

　　翼面是该造型识别度较高的部分。机翼从机身侧向伸出，根部与舱体平滑相接，外端向上卷起，形成类似粗翼型的饱满轮廓。建模时需要先确定翼根贴合面，再控制翼尖的空间扭转，使翼面在侧视和俯视角度都保留漫画中的夸张曲线。尾翼与后部安定面同样围绕箭体布置，承担视觉平衡作用；虽然该模型偏向创意展示，不承担真实气动计算，但翼面厚度、根部过渡和末端圆角仍需按照实体零件逻辑处理，避免出现薄片几何在剖切或导出时断裂。

　　机舱区域采用围绕偏移轴重复旋转的方式生成，轮廓在扫掠过程中形成菱形截面变化。该部分的设计价值在于把插画中难以直接测量的图形语言转换为规则几何：通过确定偏移轴线、旋转角度和重复次数，可以让复杂舱段保持可编辑性。若后续需要用于展陈道具、主题装置或教学演示，可在该基础上增加内部舱室、观察窗、座椅或仪表台等细节；若用于3D打印，则需要根据摆放方向检查翼面悬垂、尖端强度和壳体厚度。

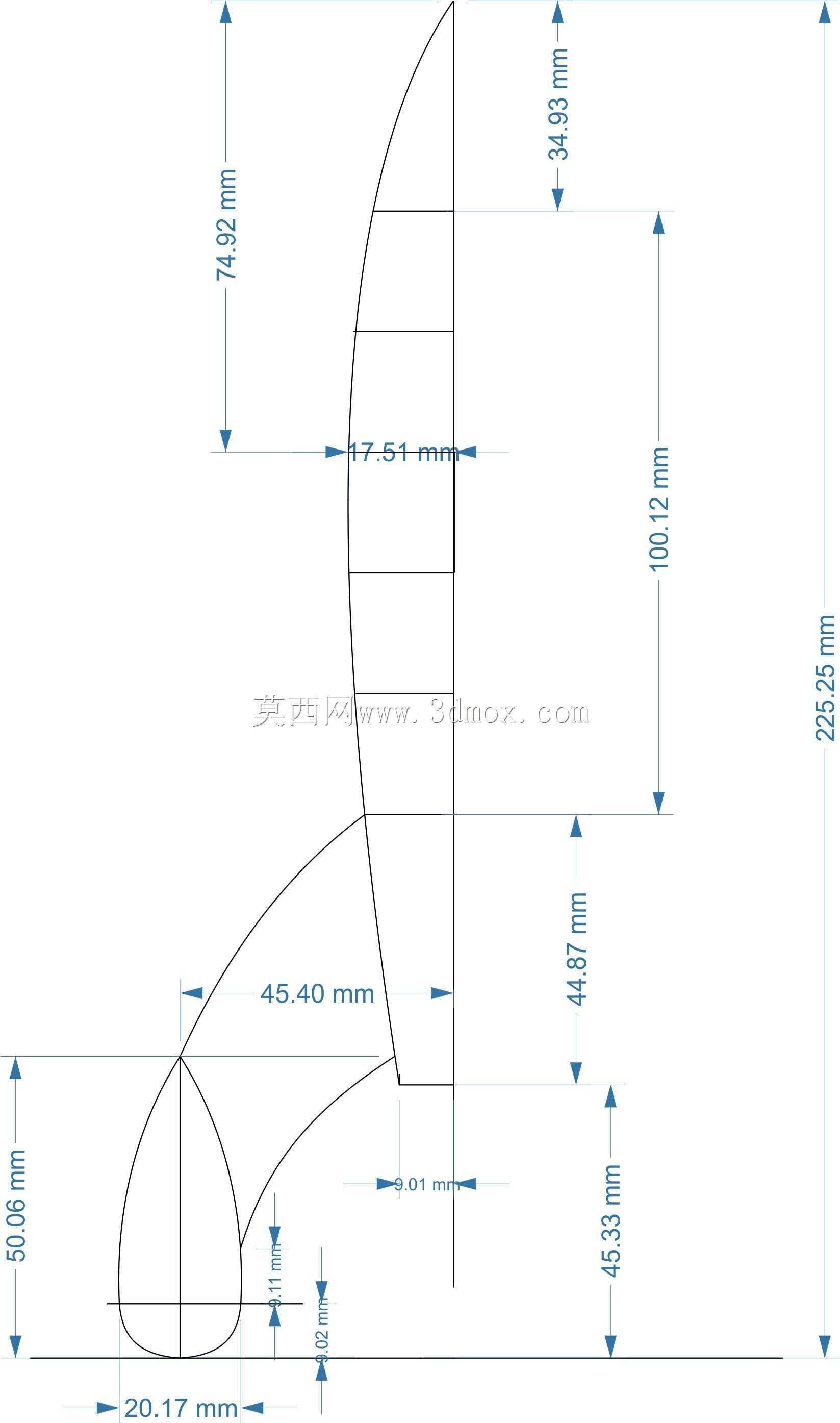

　　安装边界方面，模型的最大外廓由三部分决定：前端鼻锥决定纵向最小避让距离，两侧卷起机翼决定横向宽度，上部天线和尾翼决定高度方向占用空间。在装配场景中放置时，不能只按圆柱箭体直径估算占位，而应给翼尖、尾翼和天线末端预留完整旋转包络。若将其作为展品固定，可在尾部或机身下方增设隐形支架，支架接触面应避开棋盘格分块线和翼根高曲率区域，优先选择圆柱舱段下部等曲率稳定的位置。

　　从应用场景看，该模型适合用于科幻主题展陈、动画道具参考、文创产品开发、飞行器外观教学以及曲面建模训练。它的结构重点不在真实推进系统，而在如何把二维插画中的多视角形象统一成一个三维实体：尖锥要锐利但不能丢失实体厚度，翼面要夸张但根部需要连续，装饰格要规整又要顺应曲面，尾部构件要围绕主轴形成稳定节奏。实际建模中可先建立中心轴线和主回转体，再依次叠加翼面、尖端、天线和表面分块；每完成一个周向阵列，都应检查相邻零件在接缝处的相切关系。对于需要剖切展示的版本，可保留外壳厚度并在舱段内部增加环形肋位，使切开后的截面既能呈现火箭舱体层次，也能保证视觉上的结构可信度。
