八旋翼多用途航拍作业无人机结构设计

　　这套八旋翼飞行器的结构方案，面向低空航拍、农林巡检、小型载荷投送以及场地测绘这类对悬停稳定性要求较高的作业场景展开设计。和常见四旋翼机型相比，八轴布局在单动力冗余、抗侧风扰动以及挂载适配性上有明显优势，即便其中一套动力单元出现输出异常，剩余七组旋翼仍可维持基础姿态控制，避免作业过程中直接失速坠机，这一特性在搭载测绘相机、植保喷洒组件或者应急通讯中继设备时尤为关键。

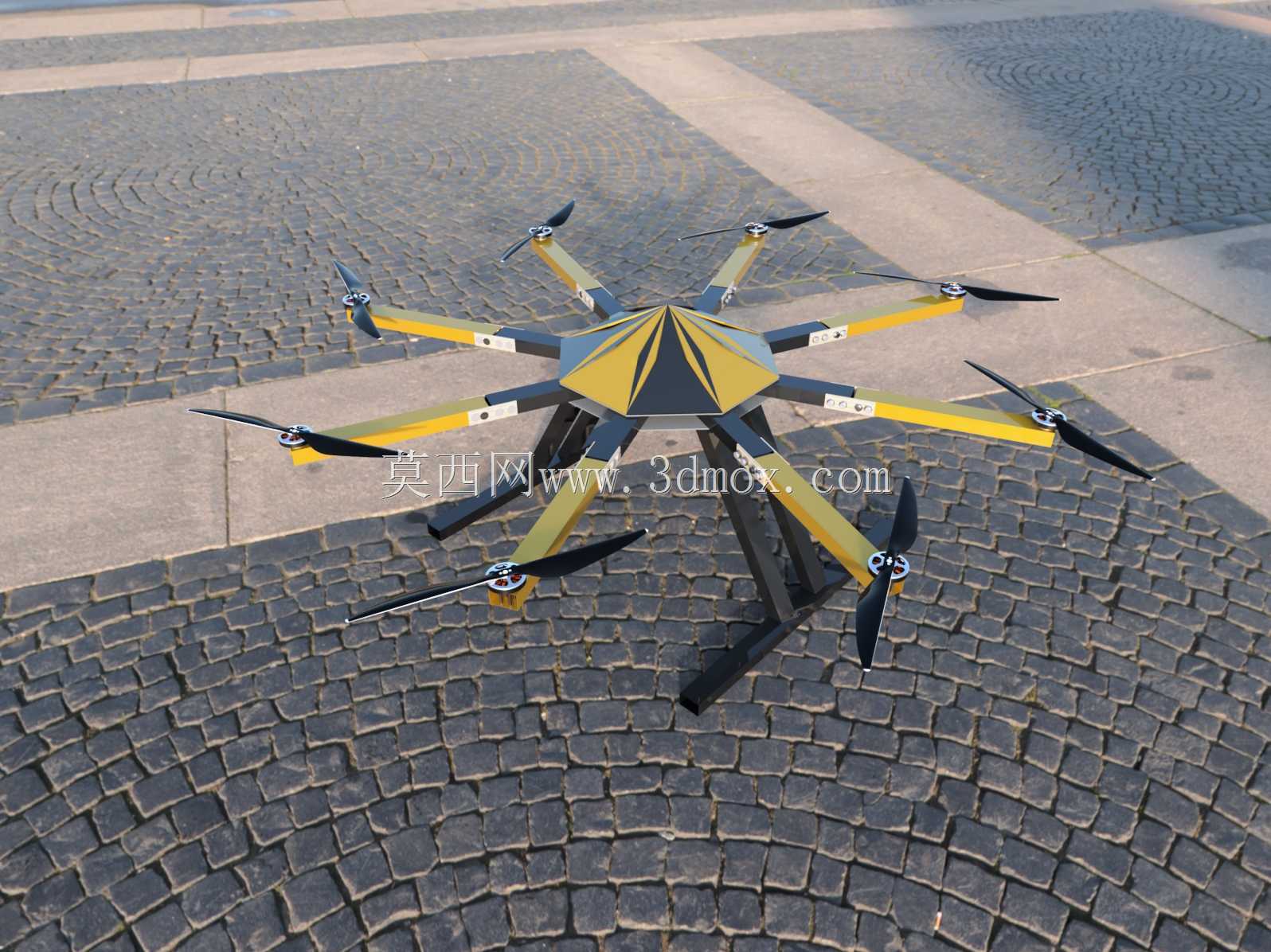

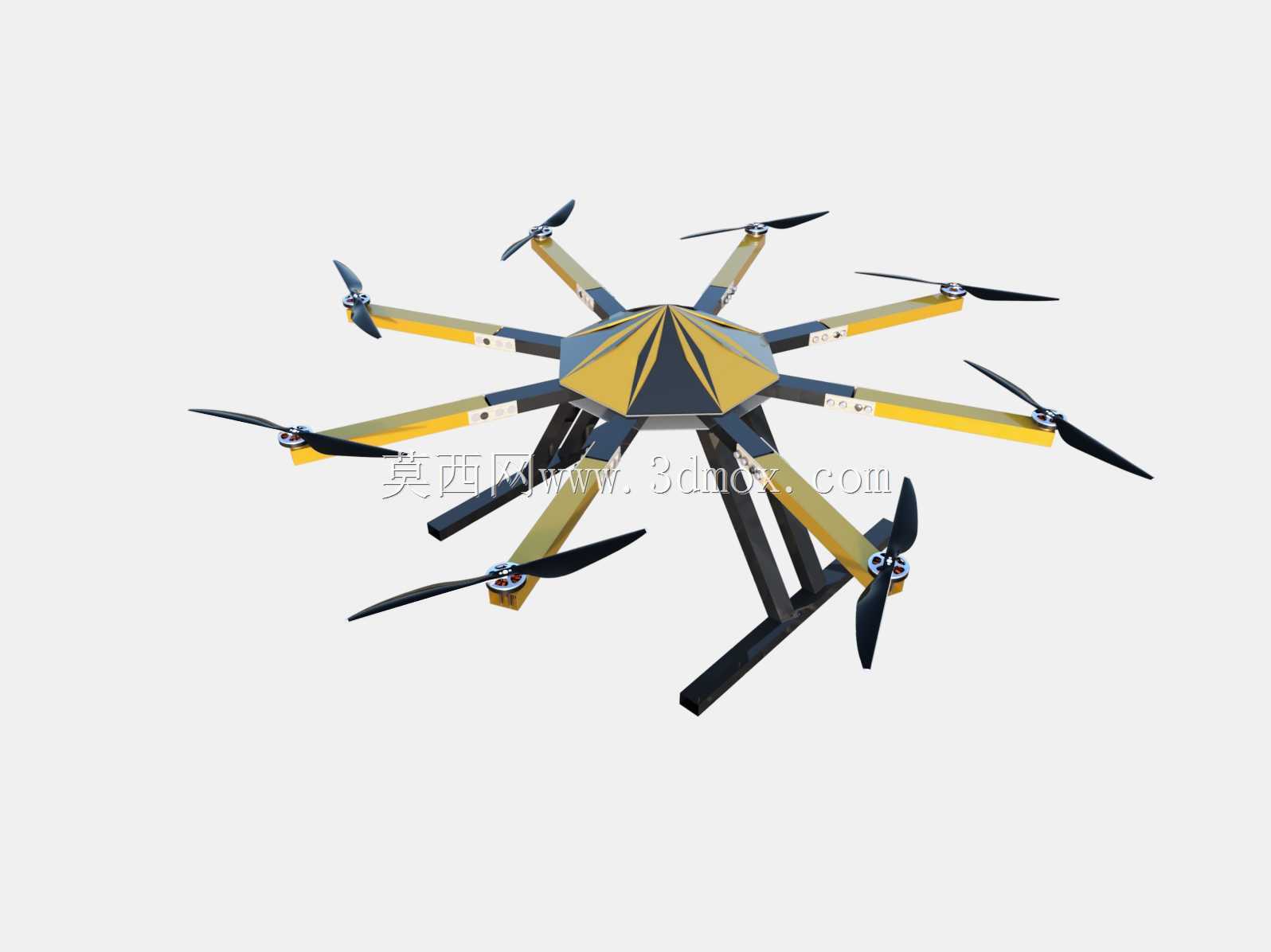

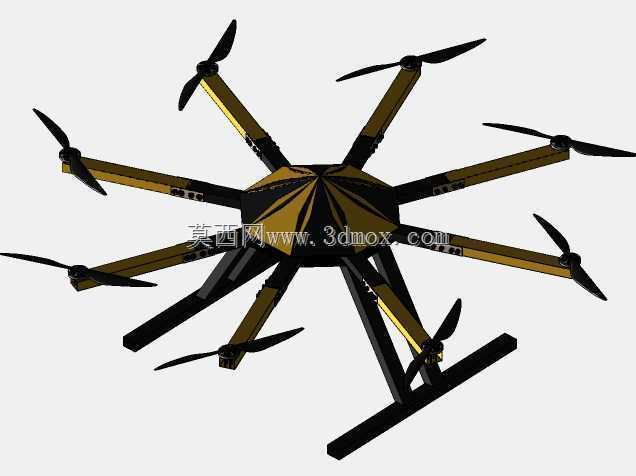

　　从整机布局来看，八根机臂以中心舱体为原点呈放射状均匀排布，相邻机臂夹角保持一致，旋翼旋转平面处于同一高度区间，这种对称构型能够让各电机的拉力分布天然均衡，飞控调参时不需要额外做大量重心补偿。机臂采用分段式截面设计，靠近中心舱的根部区域做了加宽加厚处理，用来承受旋翼升力带来的弯曲力矩，向外延伸段则逐步收窄，在保证刚性的前提下控制整机自重。机臂和中心舱的衔接位置预留了标准化安装接口，既可以做快拆折叠结构方便运输收纳，也可以采用锁固式连接来提升大载荷工况下的连接可靠性，结构工程师可以根据实际作业的运输条件和载重需求选择对应的连接形式。

　　中心舱体采用多边形聚拢式造型，上壳为多面拼接的锥顶结构，这种造型一方面可以快速导出降落时遇到的雨水，避免舱内电路板积潮，另一方面多面的壳体结构相比平面薄壳拥有更高的抗扭刚性，飞行过程中机臂传递过来的振动不会让舱体产生明显形变。舱体内部预留了飞控板、电调、电池仓以及接收机的分层安装空间，不同功能模块之间留出了走线间隙，动力线和信号线可以分通道布设，减少大电流动力线对遥控信号、传感信号的电磁干扰。舱体底部的安装平台预留了通用挂载孔位，能够适配云台相机、药箱、投放挂钩等不同任务载荷，挂载点的位置经过重心匹配设计，载荷安装后整机重心基本落在旋翼升力的合力中心范围内，不会出现重心偏移导致的持续姿态修正功耗。

　　起落架采用两根平行的长支撑脚结构，向机身下方延伸后横向铺开，支撑跨度大于中心舱的外径，降落时能够提供足够的防侧翻支撑宽度。支撑脚的高度经过匹配设计，当机身搭载下方挂载的云台或者喷洒组件时，起落架底面到载荷最低点之间留有足够的安全间隙，降落过程中载荷不会直接触碰地面。支撑脚和机臂的连接位置做了斜向加强，硬着陆时冲击力可以顺着支撑臂传导到中心舱的承力框架上，避免连接位置出现应力断裂。

　　旋翼组件采用标准的自锁桨安装结构，每副旋翼的桨距和长度匹配对应电机的拉力输出区间，相邻旋翼的转向交替设置，抵消自旋扭矩。整机的安装边界在设计时同步做了校核：机臂完全展开状态下，最外侧旋翼的旋转范围形成一个完整的安全圆，地面架设起降场地时，只需要保证该圆形区域内无突出障碍物即可满足起降要求；机臂如果选用折叠版本，折叠后整机的外轮廓尺寸可以缩小到展开状态的三分之一左右，能够直接放入常规的设备转运箱。在结构细节处理上，所有机臂的棱边都做了倒角过渡，既减少飞行过程中的棱角风阻，也避免装配调试时划伤操作人员。整机的重量分配经过反复调整，电池仓设置在中心舱最靠近重心的位置，更换不同容量电池时，整机重心的偏移量控制在极小范围内，不需要重新调整飞控的重心补偿参数，外场作业时更换电池即可快速复飞。
