轻量化四旋翼航拍飞行器机架结构设计

　　这套四旋翼飞行器机架方案面向小型低空作业场景开发，核心目标是在保证整机结构刚性的前提下，将机架本体自重控制在6g水平，为动力系统、飞控模块、载荷单元预留充足的载重余量。日常作业中，这类小型四轴平台可搭载微型摄像头完成室内空间巡检、狭小区域地形测绘、教学实验飞行验证等任务，机架的轻量化设计直接决定了整机续航时长与机动响应速度，过重的机架会额外消耗动力电池能量，还会导致飞行动作迟滞，在避障、悬停工况下稳定性大幅下降。

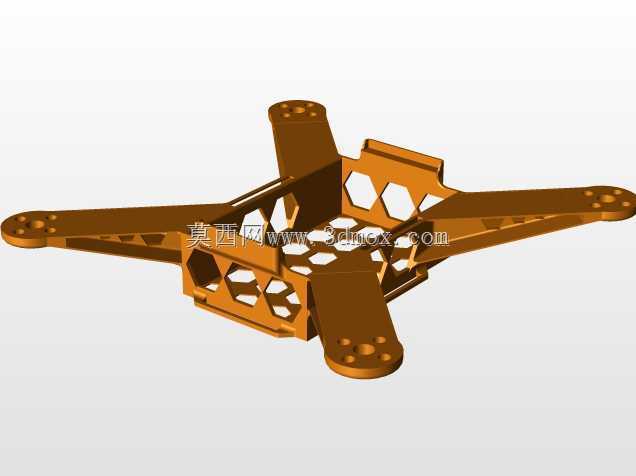

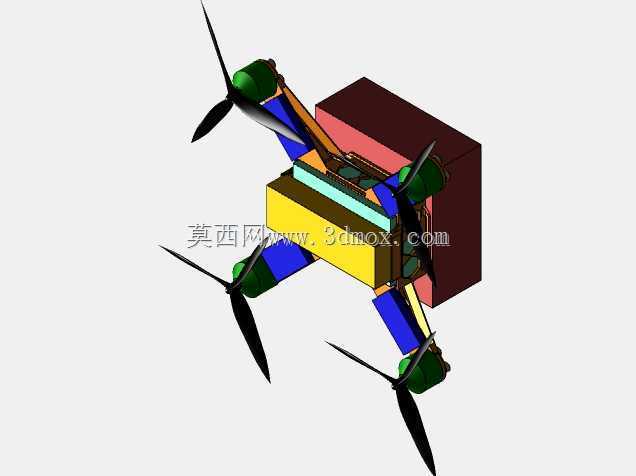

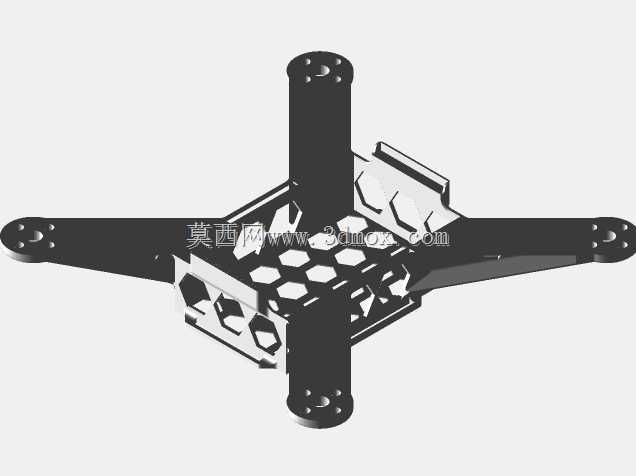

　　从结构布局来看，机架采用十字型四轴分布形式，四个旋翼支臂从中心机身区域向外等角度延伸，支臂末端预留动力电机安装位，电机轴线与机架平面保持垂直，保证旋翼拉力方向竖直向上。中心机身区域采用分层堆叠布局，下层为承载基座，上层依次布置飞控电路板、电调模块、动力电池固定位，各模块之间预留走线间隙，避免飞行过程中线缆干涉旋翼转动。机架底部设置凸起的支撑脚结构，起降时支撑脚先接触地面，缓冲落地冲击，同时将机身主体抬离地面，防止底部搭载的摄像头、传感器在起降过程中被地面杂物剐蹭。

　　设计过程中优先考虑了组件集成的便利性，机架整体预留了所有机载组件的容纳空间，不需要额外加装外置固定件即可完成飞控、电池、电调的装配。机架侧边集成尼龙搭扣挂钩结构，动力电池可以通过尼龙扎带或者魔术贴直接绑定在挂钩位，拆装电池时不需要拧动螺丝，外场作业更换电池的效率大幅提升；同时尼龙搭扣属于柔性固定结构，飞行过程中产生的高频振动可以被搭扣自身的弹性吸收一部分，减少振动传递到电池和飞控板，降低飞控陀螺仪受振动干扰出现姿态解算偏差的概率。

　　结构刚性校核方面，四个旋翼支臂采用等截面薄壁构型，在支臂内部设置加强筋，既控制支臂自重，又避免电机高速转动时支臂发生共振形变。如果支臂刚性不足，旋翼转动产生的交变拉力会让支臂反复弯折，不仅会改变旋翼的平面度，导致拉力效率下降，长期飞行还会出现支臂疲劳断裂的风险。设计时将支臂的固有振动频率避开旋翼常用转速区间，从根源上抑制共振问题。

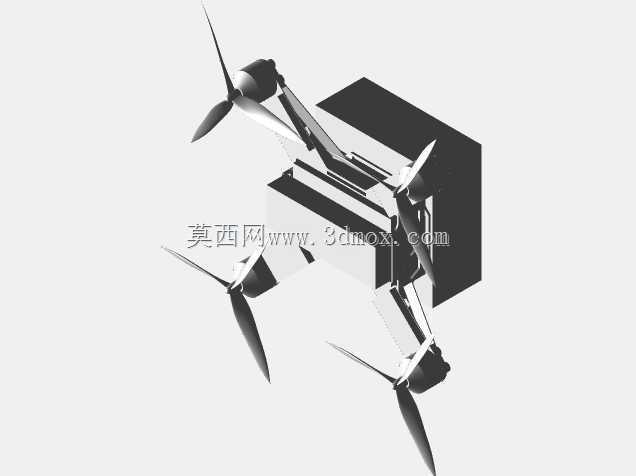

　　安装边界维度，机架中心机身的长宽尺寸匹配主流微型飞控板的安装孔位，四个电机安装座的孔距适配常用微型无刷电机的固定规格，旋翼旋转形成的圆周范围不会超出支臂末端的安全边界，相邻旋翼之间留有足够间隙，高速转动时不会发生桨叶碰撞。机架整体的高度方向预留了电池堆叠空间，不同容量的锂电池都可以在机身容纳区间内固定，不会因为电池厚度增加顶到上层旋翼。

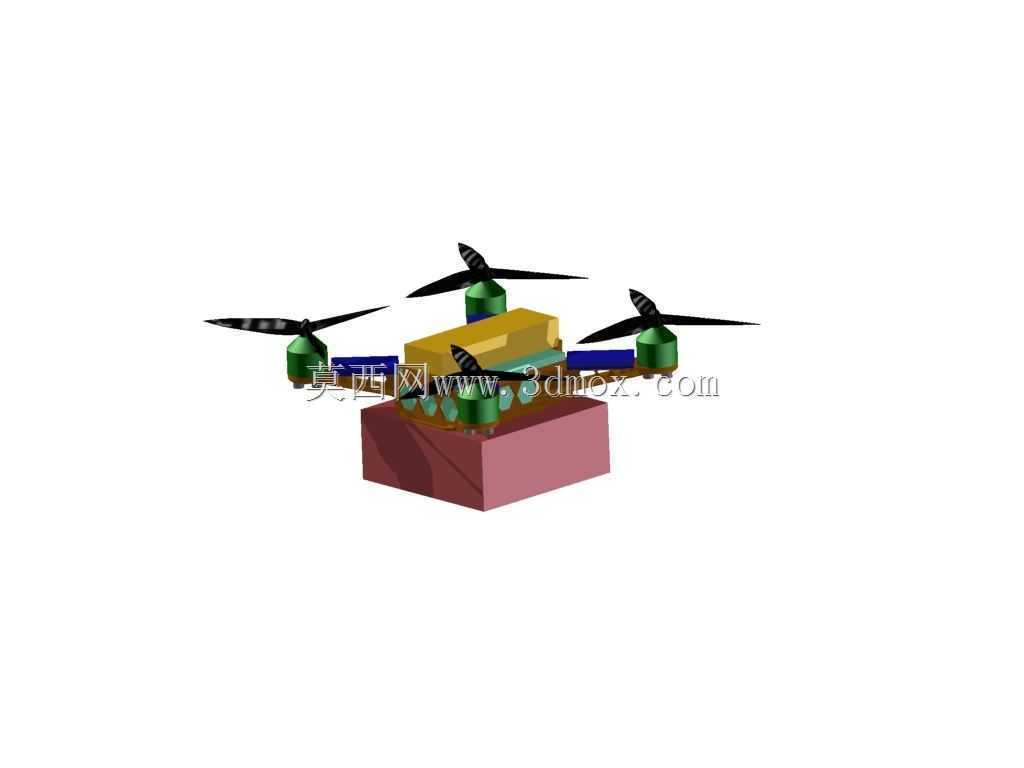

　　实际装配逻辑上，机架所有安装位都做了定位倒角设计，新手组装时也能快速对齐电机、飞控的安装孔，不会出现孔位错位需要强行拧螺丝的问题。机架底部的载荷安装位预留了通用摄像头固定孔，既可以挂载微型航拍相机，也可以更换为小型气体传感器、温湿度检测模块，适配不同的作业需求。整套结构没有复杂的异形曲面，采用3D打印工艺即可一体成型制作，打印过程中不需要添加大量支撑结构，成型后去除支撑即可直接装配，非常适合高校创客教学、个人飞行器开发、小型作业无人机定制改装等场景使用。机架边角全部做圆角过渡处理，没有尖锐凸起，飞行过程中即使碰到障碍物或者操作人员，也不会造成硬性剐蹭损伤，室内飞行测试的安全性更高。
