喷气式教练机概念战机三维结构

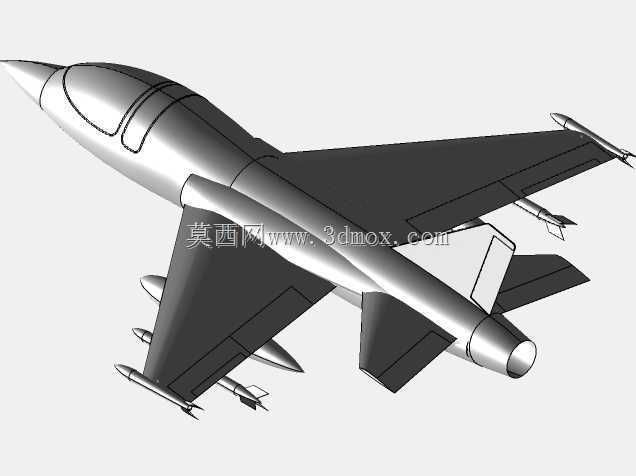

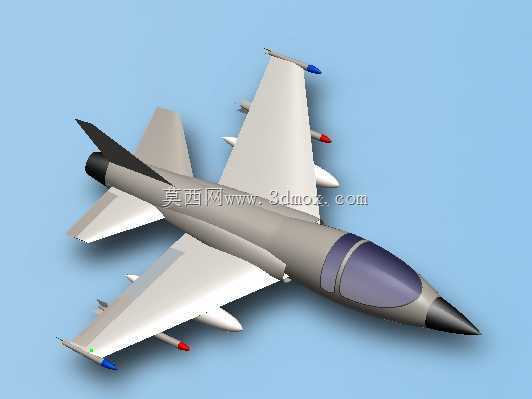

　　该三维模型呈现的是一款喷气式教练机概念方案，整体气动布局参考轻型喷气式作战飞机的使用需求展开，机身采用细长流线型构型，机头设置尖锐锥形雷达罩与深色座舱风挡区域，座舱后方布置单垂尾结构，两侧机翼为后掠翼形式，翼下预留多组外挂点接口，可挂载副油箱、训练弹或模拟武器挂架，机翼两端设置有航行标识与翼尖装置。从结构设计角度看，机身主体沿纵向分为机头雷达舱、座舱段、设备舱、进气道段、发动机舱与尾喷口段，各段曲面连续过渡，保证气动减阻需求的同时，也为内部机载设备、燃油系统、动力系统的布置预留了充足空间。后掠机翼采用中等后掠角设计，兼顾低速起降阶段的升力特性与高速飞行阶段的阻力控制，翼型厚度从翼根向翼尖逐步减薄，翼根处设置加强对接结构，

　　用于和机身主承力框连接，传递机翼气动载荷。水平尾翼布置在机身尾部两侧，与垂尾共同构成三翼面稳定控制体系，垂尾后掠角度与机翼匹配，保证大迎角飞行阶段的航向稳定性。翼下挂架采用对称布置形式，左右机翼各设置两处外挂接口，挂架末端预留标准化连接接头，可根据训练任务需求快速切换不同外挂构型，既可以挂载模拟训练弹药完成武器操作训练，也可以挂载副油箱拓展航程转场飞行。起落架布局采用前三点式设计，前起落架布置在座舱下方机身轴线位置，主起落架收纳于机身下部或机翼根部舱段，起降阶段可承受整机着陆冲击载荷，巡航状态下可完全收纳入机身舱室，减少外露阻力。该类机型主要应用于飞行员高级飞行训练场景，可完成喷气式飞机起降操作、特技机动、编队飞行、

　　战术模拟对抗等训练科目，部分构型也可兼顾轻型对地攻击、近距空中支援任务。在三维建模过程中，整机曲面采用连续G2过渡处理，机身蒙皮分块、口盖边界、维护开口均按照实际航空装备的维护需求预留，座舱内部可延伸布置弹射座椅、驾驶杆、仪表板等训练模拟结构，进气道采用机身两侧或腹部进气的适配构型，保证发动机在不同飞行姿态下的进气效率。整机外形尺寸按照轻型喷气教练机的常规量级设定，翼展、机身长度、垂尾高度均符合轻型喷气飞行器的地面停放、机库收纳、跑道滑行的边界要求，机翼折叠或地面牵引接口也可根据使用场景拓展设计，模型各部件层级划分清晰，机身、机翼、尾翼、起落架、外挂物均为独立可编辑结构，可直接用于气动外形展示、结构装配干涉检查、训练模拟器视景建模、

　　航空科普展品设计等场景，设计过程中兼顾了概念创意表达与工程可实现性，曲面光顺度满足后续数控加工、3D打印缩比模型的使用要求，各气动面的偏转角度、舵面分隔位置均符合实际飞行控制逻辑，能够直观呈现喷气教练机的整体构造与设计思路。
