航空喷气发动机轻量化球铰安装支架

项目分类:飞机 发布时间:2024-08-27 ID:768785
  • 航空喷气发动机轻量化球铰安装支架
  • 航空喷气发动机轻量化球铰安装支架
  • 航空喷气发动机轻量化球铰安装支架

  这款支架的核心定位,是航空喷气发动机外围附件与机身承力结构之间的过渡连接构件,采用球铰式安装接口设计,主要承担发动机工作过程中管路、附件机匣或者辅助安装节的载荷传递任务,在涡扇、涡喷类航空动力装置的舱内布局中十分常见。实际装机场景里,发动机本体工作时会产生持续的高频振动,同时不同飞行工况下存在热膨胀位移、机动过载带来的多向拉扯,普通刚性连接支架很容易在交变载荷下出现应力集中,长期运行后萌生疲劳裂纹,这款支架的构型正是针对这类痛点完成的优化设计。

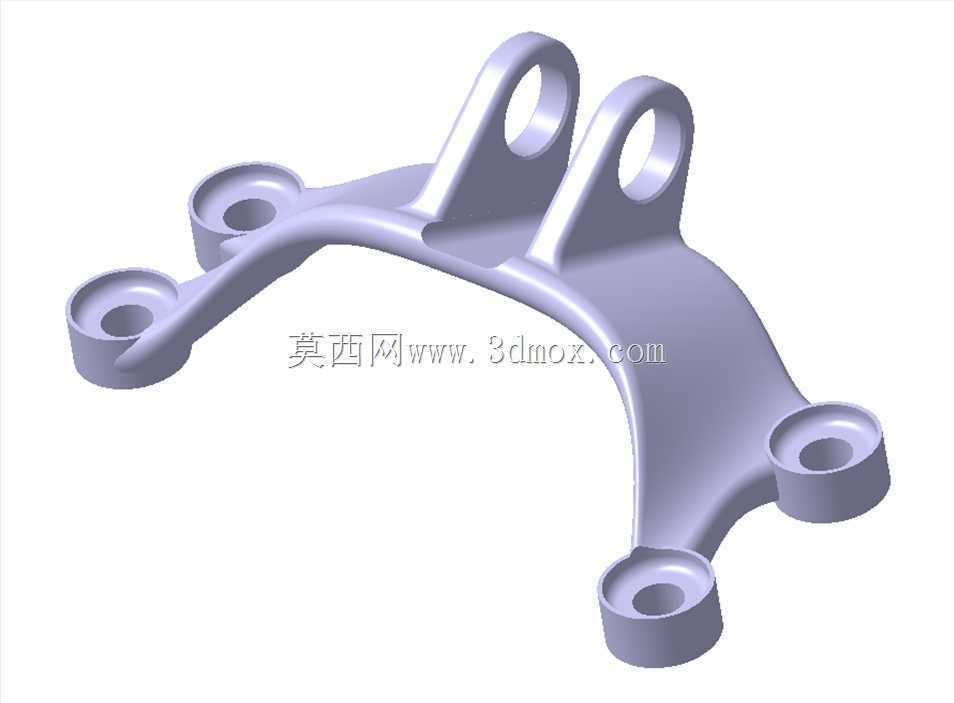

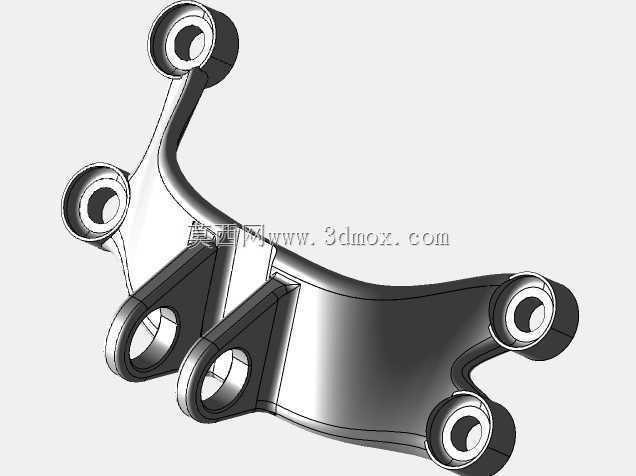

  从结构功能来看,支架底部沿弧形轮廓分布了四个带沉孔的安装座,每个安装座都预留了同轴的螺栓过孔,装配时可以通过高强度航空螺栓将支架整体固定在发动机机匣或者舱内承力梁的对应安装面上,四个安装点的布局沿弧形走向铺开,相比三点支撑拥有更大的支撑跨距,能够有效抵消支架工作时受到的倾覆力矩,避免连接面出现局部翘曲。支架上部延伸出两个带同轴通孔的凸耳,这两个凸耳就是球铰安装的配合位,通孔内可以压入球铰轴承或者连接销,穿过球铰的连杆或者拉杆可以在一定角度范围内自由摆动,既能够传递轴向的拉压载荷,又可以补偿发动机工作时因热胀冷缩、振动偏移产生的小角度错位,不会因为强制约束产生额外的附加内应力。

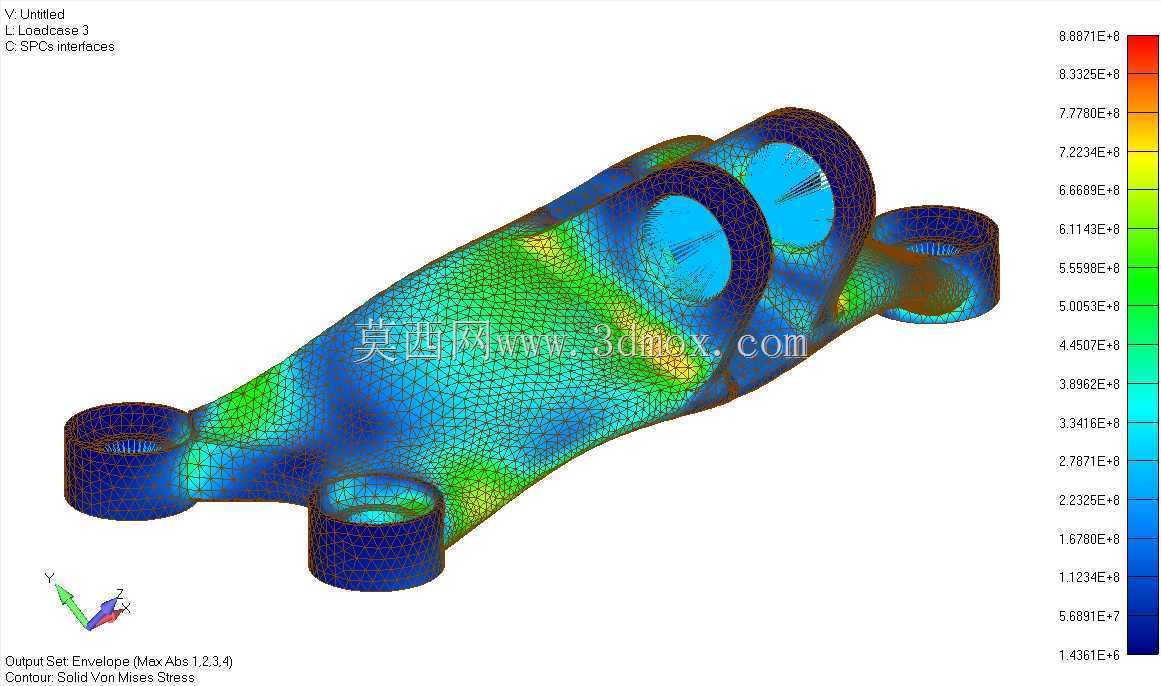

  设计思路上这款构件走的是航空典型的拓扑优化路线,传统同载荷等级的安装支架往往采用实心锻铣结构,多余的材料大量堆积在低应力区域,不仅整机重量居高不下,还会增加发动机的无效载荷。这款支架在保证所有承力路径连续的前提下,将非承载区域的材料全部去除,整体主体采用流畅的弧形变截面梁结构,载荷从上部两个球铰凸耳传入后,会顺着两条倾斜的加强立筋直接传导到下方对应的安装座,整个传力路径没有突兀的截面突变,从根源上减少了应力集中的风险。优化完成后构件整体体积相比传统实心支架减少了84.5%,重量大幅降低的同时,刚性和疲劳寿命反而得到提升,而且整体外形没有复杂的内凹死角,无论是采用五轴数控铣削加工,还是使用金属3D打印增材制造,都具备很好的工艺可达性,不需要拆分多个零件拼焊,避免了焊接接头带来的疲劳薄弱区。

  从安装边界的角度考量,这款支架的底部四个安装座的端面处于同一装配基准面上,弧形的外轮廓可以很好地贴合发动机机匣的圆柱面外形,不会和周边的管路、线束、附件壳体发生运动干涉。上部两个球铰凸耳的孔位同轴度、孔间距都按照航空安装节的配合公差设计,装配时球铰压入后可以保证销子顺利穿过,工作时球铰的摆动范围不会和支架自身的立筋发生磕碰。在建模过程中,所有安装孔的位置、凸耳的厚度、加强筋的过渡圆角都做了全参数化关联,如果后续适配不同型号的发动机,只需要调整安装点的跨距、凸耳的孔径和整体弧形的曲率,就可以快速衍生出同系列的不同规格支架,不需要重新从零搭建曲面。这类支架在实际使用中,除了喷气发动机的附件安装,也可以延伸应用在航空机载设备、航天运载器的管路支撑场景中,核心的弧形多点支撑+顶部球铰铰接的构型,能够同时满足轻量化、抗疲劳、可补偿位移的多重使用需求。
