M3规格压铆自锁螺母结构设计

项目分类:通用五金配件 发布时间:2024-08-27 ID:768799
  • M3规格压铆自锁螺母结构设计

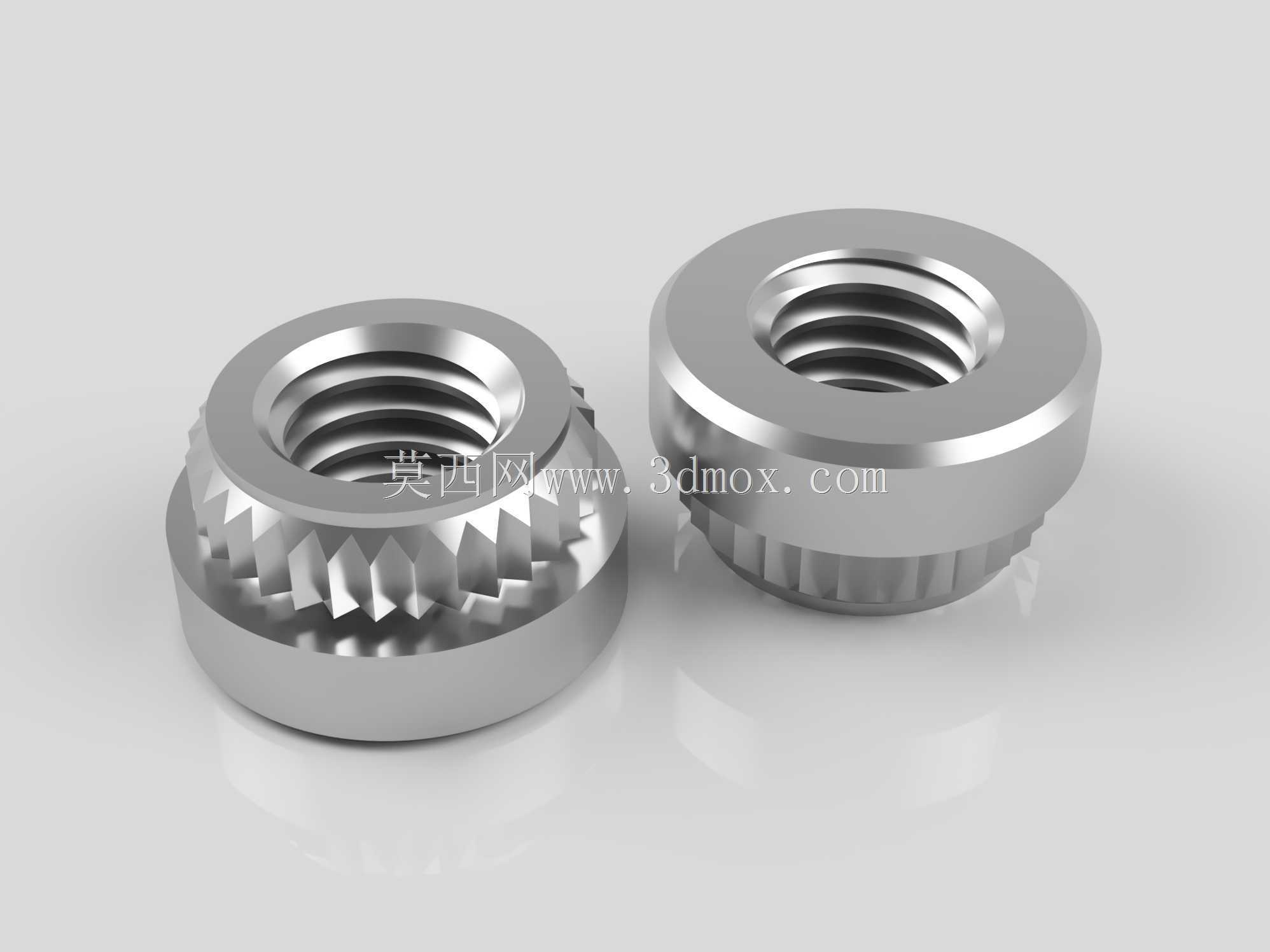

  这款M3规格压铆自锁螺母是薄板装配场景中极为常用的嵌装式紧固件,整体采用金属车削加工成型,外观呈现标准的环形螺母结构,下端外缘设计有均匀分布的滚花压齿与定位台阶,上端为平整的承压端面,内孔加工完整的M3标准内螺纹,螺纹牙型规整,同轴度控制在常规紧固件公差范围内。

  从实际装配逻辑来看,这类压铆螺母的核心使用场景是厚度较薄的金属钣金件、碳纤维板材、硬质塑胶板的螺纹连接工位,在FPV穿越机机架、小型电子设备外壳、精密仪器钣金支架、低压柜体薄板组件的设计中十分常见。薄板本身厚度不足,无法直接攻丝形成足够啮合长度的螺纹孔,普通通孔穿螺栓的方案又需要在板材背面预留螺母操作空间,狭小装配空间内根本无法伸手固定螺母,压铆自锁螺母恰好解决这一痛点:预先在板材上冲制或钻削出与螺母外径匹配的安装底孔,将螺母带压齿的一端从板材一侧压入孔位,通过压装机或手动压钳施加轴向压力,螺母下端的滚花齿会直接挤入板材孔壁周边的材料中,板材材料发生塑性变形后填充到螺母齿纹的间隙内,同时螺母下端的定位台阶贴紧板材背面,最终实现螺母与板材的永久防转固定,不需要额外焊接、粘接,装配完成后螺纹孔与板材保持垂直,不会出现螺母跟转、松脱的问题。

  结构设计上,螺母的轴向总高度经过匹配优化,压装完成后上端面与板材表面的凸起量极小,不会干涉相邻零部件的贴装布局;外缘的压齿采用斜向三角齿形,齿尖朝向压入方向,压装过程中齿尖顺畅切入基材,反向受力时齿形会牢牢卡在基材内部,抗扭拔脱能力远高于光面嵌装螺母。内螺纹段的有效啮合长度满足M3螺纹的标准旋合要求,搭配对应规格的机螺钉锁紧时,能够提供稳定的预紧力,即使设备长期承受振动载荷,比如无人机飞行过程中的电机高频震动、运输设备的颠簸冲击,螺纹连接也不会出现松脱失效。

  安装边界方面,设计选型时首先要确认基材的最小允许厚度,这类小号压铆螺母通常适配0.8mm至3mm厚度的板材,底孔直径需要严格控制在螺母导向端的推荐公差范围内,底孔过大则压齿无法充分咬合基材,抗扭能力大幅下降,底孔过小则压装时需要的压力过高,容易造成板材变形、螺母端面压伤。压装作业时要保证压头与板材表面垂直,压力均匀施加在螺母上端面,避免侧向载荷导致螺母压歪、螺纹孔轴线倾斜。螺母的外径尺寸设计紧凑,在密集排布的安装孔位中,相邻两个压铆螺母的中心距只要大于螺母外径加板材安全边距即可,不会出现压装过程中相邻位置基材互相挤压变形的问题。

  在三维建模过程中,需要重点还原外缘滚花齿的完整齿形轮廓、内螺纹的牙型细节、下端定位台阶的轴向尺寸,不能将外齿简化为光面圆柱,否则在做装配干涉检查、压装工艺仿真时会出现偏差。建模时可以先绘制螺母的回转体基础轮廓,再通过圆周阵列的方式生成均匀分布的压齿特征,最后在内孔位置通过螺旋线切除生成标准螺纹牙型,保证所有尺寸与实物紧固件的样本参数对齐。这类紧固件在整机设计中属于高频调用的标准件,提前完成精准建模后,在钣金设计阶段可以直接调用装配,自动完成底孔的开孔特征生成,大幅减少重复建模工作量,同时能在工程图中直接标注压装工序要求,指导车间实际生产作业。

  不同于普通焊接螺母,压铆螺母装配后不会在板材表面产生焊接焊痕、热变形,板材表面的平整度更容易保证,对于外观要求较高的消费电子、无人机机架类产品,装配完成后仅需要对表面做简单的阳极氧化或喷涂处理,螺母位置不会出现明显的外观瑕疵。其自锁防松的特性也省去了额外加装弹垫、防松胶的工序,在轻量化要求严苛的航空模型、便携检测设备中,既减少了整机零件数量,又能控制整体装配重量,长期振动工况下的连接可靠性远高于普通自攻螺钉直接锁附薄板的方案。
