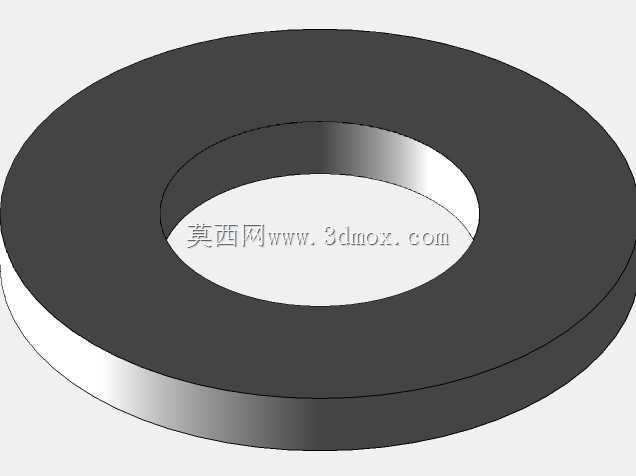

NAS1149航空标准平垫圈全套结构

　　航空装配现场对紧固件的要求远高于普通地面设备，NAS1149系列垫圈正是围绕飞机机体、发动机周边、机载设备安装等高频振动、温差剧烈的工况建立的标准件族。整套垫圈并非单一尺寸零件，而是覆盖不同螺栓规格对应的一组环形垫片，建模时需要把每一档内径、外径、厚度的对应关系梳理清楚，不能只做一个示意圆环后随意缩放。垫圈在装配中的首要作用是分散螺栓或螺母压紧面的载荷。飞机蒙皮、支架、设备底座很多采用铝合金、钛合金或复合材料，局部承压能力有限；拧紧螺母时，垫圈把集中在螺纹支承面的压力扩散到更大面积上，避免较软基材出现压痕、塌陷甚至层间损伤。与此同时，垫圈能够补偿被连接件表面的轻微不平，使夹紧力沿圆周更均匀，降低因局部贴合不良带来的松动风险。

　　在需要控制预紧力的接头处，支承面状态直接影响扭矩—预紧力关系，标准垫圈的平面度和表面质量可以减少摩擦离散，让装配扭矩更具重复性。从结构形态看，该类零件为扁平环形，几何主体由内外圆柱面和两个平行端面构成，看似简单，但工程建模不能停留在“拉伸切除”的粗糙层面。内径必须与对应螺栓杆部或螺纹规格形成合理间隙：间隙过小，装配时容易因孔位偏差、镀层厚度或轻微变形而卡滞；间隙过大，则垫圈对支承面的对中作用减弱，偏心压紧会造成局部应力升高。外径决定载荷扩散范围，需要与螺母或螺栓头支承尺寸匹配，既不能过小以致分散效果不足，也不能过大而与相邻筋条、倒角、密封槽发生干涉。厚度则关系到承压能力和装配公差链，太薄容易在高预紧力下屈服压溃，

　　太厚则可能影响螺栓有效夹持长度，并增加重量。建模思路上，应先依据标准系列建立规格表，把内径、外径、厚度、倒角或圆角等参数以参数化方式驱动，形成可配置的垫圈库，而不是逐个孤立建模。环形端面要保证平行，内外圆应保持同轴；边缘通常需要去除锐边，微小倒角或圆角既能减少搬运和装配时的划伤，也能避免应力集中。对于航空件，材料可能选用不锈钢、钛合金或表面处理钢材，不同材料虽然在三维几何上表现一致，但在装配选型时关系到耐腐蚀、电位匹配和温度适应——比如碳纤维复合材料与金属接触时，还要考虑电偶腐蚀风险，垫圈材料或涂层需与被连接件相容。实际安装边界往往比图纸上的理想空间更复杂。飞机结构件上的孔位可能处于蒙皮对缝、型材边缘或设备支座附近，

　　垫圈外圆不能伸出零件边缘，也不能落入沉孔、凹槽或大尺寸通孔内。若接头位于密封区域，垫圈还要与密封胶、密封圈或密封涂层协调，不能阻断密封路径；在检修频繁的位置，垫圈与螺栓、螺母成套更换，其尺寸一致性直接影响复装效率。振动工况下，垫圈本身不是防松的唯一手段，但平整、刚性合适的支承面可以让自锁螺母、开口销或防松胶更好地发挥作用。若垫圈被压平、翘曲或选用了错误规格，夹紧力会在飞行循环中衰减，进而引发微动磨损、孔边裂纹或紧固件转动。三维模型在整机数字样机中的价值，在于把这些细小但数量庞大的标准件准确纳入干涉检查和装配顺序验证。垫圈虽然体积小，却常出现在关键传力路径上：发动机吊挂、飞控支架、液压附件安装、电气设备固定等位置都可能用到。通过全套垫圈的参数化建模，设计人员可以在螺栓选型时同步调用对应规格，检查夹持长度、支承直径和周边空间；工艺人员则能据此明确装配方向和工具可达性，避免现场出现垫圈与螺母不匹配、垫片叠放或漏装等问题。建模完成后，还应结合典型接头做装配验证：内孔穿过螺栓后应留有合理间隙，端面与被连接件充分接触，外圆不与相邻零件边线重叠；在剖切视图中检查垫圈是否完全覆盖孔边薄弱区域，同时不影响螺母支承。对维修人员而言，统一标准的垫圈族也降低了备件识别难度，不同规格按孔径和厚度系列排列，能够快速对应到相应螺栓。正是这种看似基础的环形零件，把螺纹紧固件的预紧力、基材承压、装配公差和长期振动可靠性连接在一起，是航空结构设计中不可忽视的细节。
