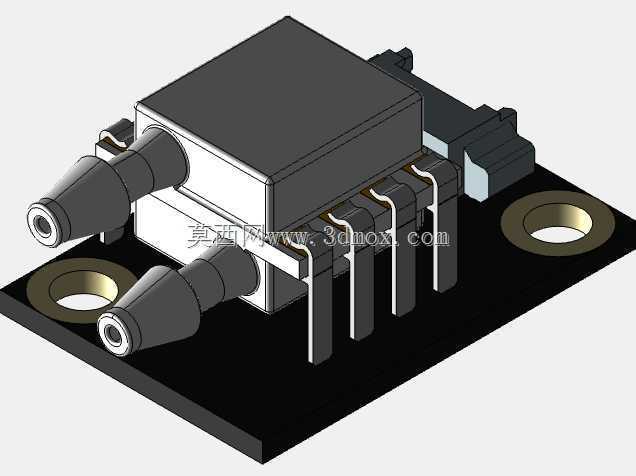

皮托管差压式数字风速传感模组

　　这套三维结构围绕差压式风速测量场景展开，核心是将皮托管采集到的总压与静压差值转化为可被控制系统读取的数字信号，常见于洁净厂房通风管网监测、暖通空调风道风量校核、实验台局部排风状态评估以及小型风洞试验段流速采集。现场使用时，两根侧向引出的宝塔式气嘴分别对接皮托管的总压端和静压端，管路内微小压差进入传感芯片后，经板载调理电路完成温度补偿、线性修正与模数转换，再通过排针输出标准化数字量，避免了传统模拟风压信号长距离传输易受干扰的问题。

　　从结构设计思路看，模组采用传感核心与承载电路板分层叠装的方式。黑色矩形基板承担安装基准和电气互联作用，板上预留两个镀覆金属衬圈的固定孔，孔位避开气嘴插拔操作区和连接器插拔空间，装配时可用M2量级螺钉将整板固定在设备内壁或风道旁的支架上。基板一侧布置卧式贴片连接器，针脚间距按1.25mm规格排布，共四个信号位，兼顾电源、通信与输出需求；连接器侧向出线，使整板在狭窄控制盒内仍能保持较低的堆叠高度。传感元件本体位于基板中央，金属引脚以表面贴装方式焊接于板边焊盘，引脚之间保留清晰的绝缘间隙，波峰焊或回流焊过程中不易发生连锡。

　　气路接口是该模组结构处理的重点。两个斜向伸出的软管接头采用阶梯倒钩外形，适配内径相近的柔性气管；接头根部与传感壳体平滑过渡，减少气路转角处的死腔和泄漏风险。双气嘴平行布置并保持足够间距，手工插管时两指可分别捏住软管推入，维护拆卸也不会互相干涉。传感主体上方的深色屏蔽罩既形成元件保护边界，也对外部电磁扰动起到一定屏蔽作用，罩体与下方壳体合围后，将敏感芯片、气路通道和关键引线约束在紧凑空间内。

　　安装边界方面，三维建模时需要同时考虑电路板轮廓、气嘴插管后的弯曲半径以及连接器线束出线方向。基板四角不应与周边壁面贴死，固定孔周围需留出螺钉头或螺母沉位；气嘴前方要保留直线管段，避免软管急弯造成压损。连接器侧应预留手指插拔和线束绑扎空间，排针焊接面与壳体之间需控制安全间隙。若将模组放入密闭仪表盒，还应在气嘴穿越盒壁处设计管接头或软密封，使电路板处于洁净干燥环境，而气压管路可独立引至皮托管。

　　对于结构工程师而言，该模型的价值不只在于呈现元件外观，更在于把气路、电路、固定和维护动作整合到同一块小板上。设计整机风道时，可以直接依据模组外轮廓校核安装孔位、气管走向和接插件高度；做电气装配时，也能提前判断排线弯折、焊点可达性与检验空间。整体结构紧凑，接口关系明确，适合嵌入对风速、风量或压差状态有持续监测需求的小型设备中。
