微型无人机光流定位传感模组结构

　　这套传感模组的三维结构围绕小型多旋翼飞行器的室内定位与低空定高需求展开，核心使用场景集中在2到3英寸级别的穿越机、微型教学无人机以及轻量化自主飞行平台。在没有GPS信号或者卫星信号受遮挡的环境下，飞行器无法依靠卫星位置信息完成悬停与位置保持，光流传感器通过连续采集地面纹理的图像位移，配合飞控内部的姿态角与高度数据，能够解算出机体在水平方向的移动速度，再由飞行控制系统修正电机输出，使小型无人机在室内、楼道、仓库、试验台架附近获得更稳定的定点能力。

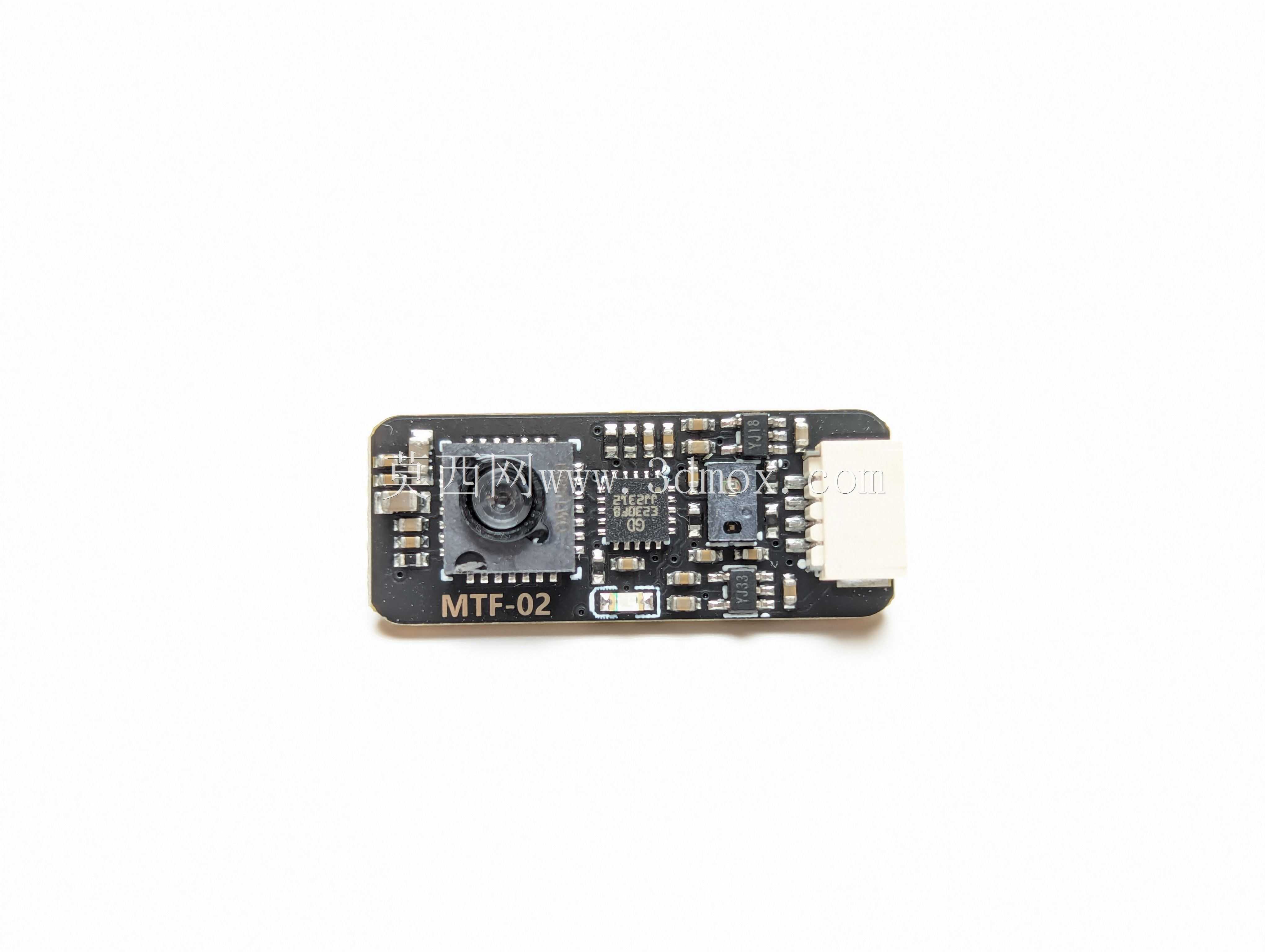

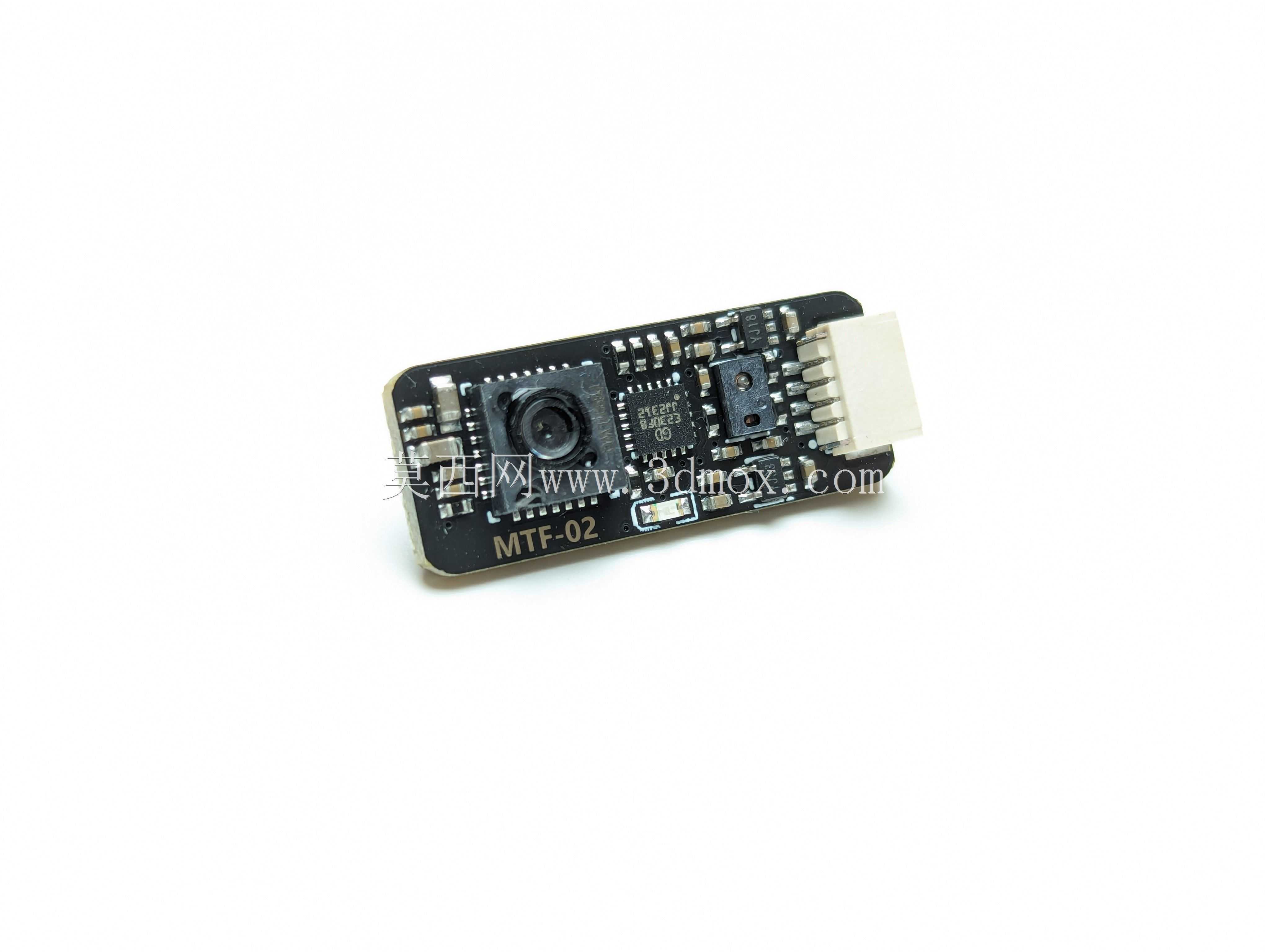

　　从板级布局来看，模组采用长条形PCB承载，前端布置光学采集镜头，镜头周边保留独立的安装与遮光区域，避免机身板件、线材或者螺旋桨气流带动的杂物进入视场。镜头所在的金属壳体既承担光学元件定位，也为感光芯片提供一定的防护和电磁隔离。板体中部布置阻容、电源管理与接口器件，后端设置蓝色插接端口，用于连接飞控的供电与通信引脚。这样的排布使信号采集端朝向机身下方，通信端靠近飞控安装侧，整机布线长度可以压缩到较短范围，减少飞控舱内的线束交叉。

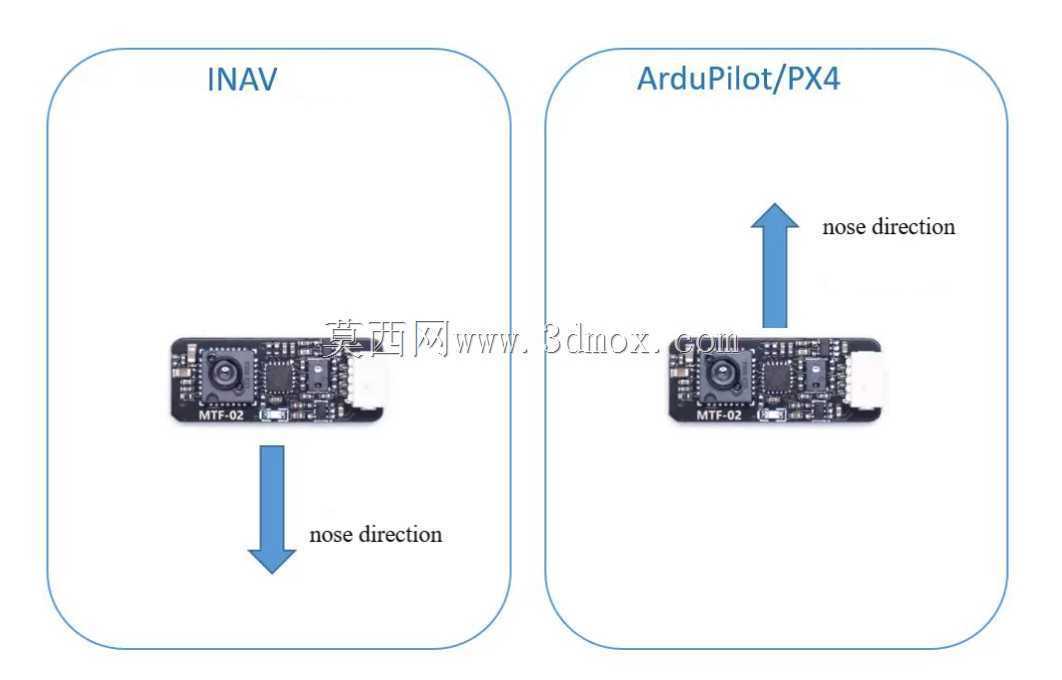

　　结构设计上最突出的约束是重量与尺寸边界。模组整体重量控制在1.5克左右，外形尺寸约为25毫米、10毫米、4.5毫米，这一参数对微型无人机尤为关键。小型穿越机的起飞重量本来就有限，额外载荷会直接影响续航、机动性和油门响应；因此板卡边缘、镜头座和接插件都按照轻量化原则处理，没有采用冗余的厚重外壳。安装时通常将模组水平固定在飞控底部或机身下板中央，镜头轴线需要与机体竖直方向保持一致，同时保证镜头下方无遮挡。若安装面存在倾斜，光流算法计算出的水平位移会混入姿态误差，导致悬停时出现缓慢漂移；若镜头距离地面过高或过低，也会影响纹理识别的有效范围。

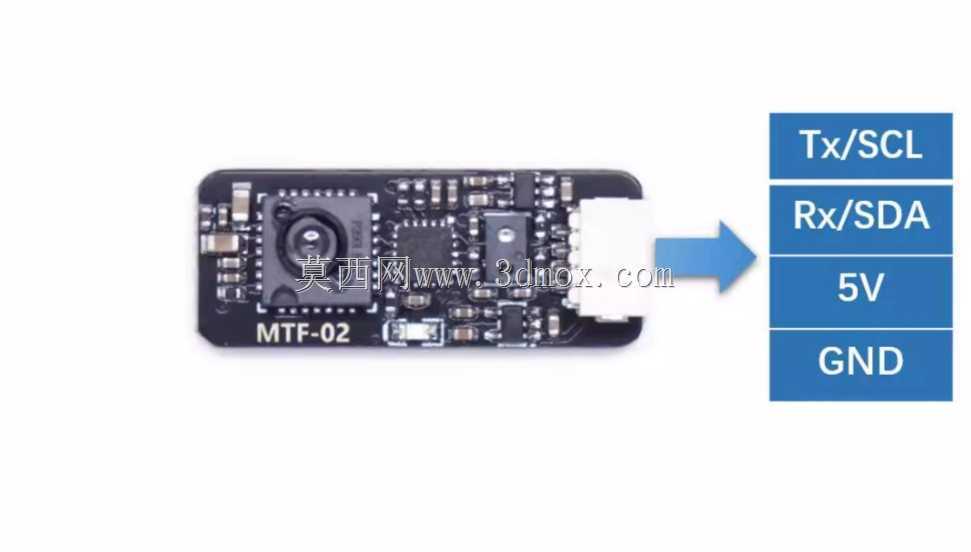

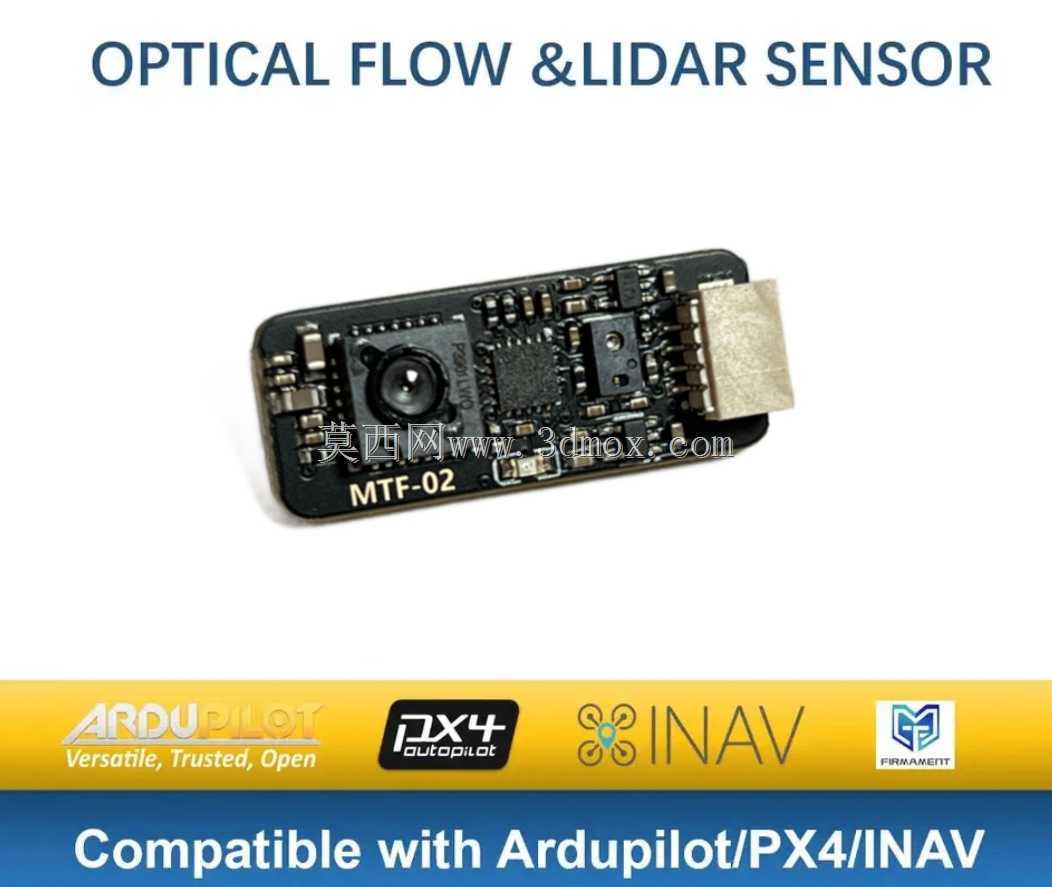

　　在功能接口方面，模组面向Ardupilot、PX4、INAV等开源飞控生态，采用UART数据输出，飞控端只需配置对应的串口参数、协议类型和安装方向，即可将光流速度数据接入位置估计流程。板上还预留USB到UART的转换相关模块，便于在调试阶段快速切换通信方式，完成参数验证后再接入飞控串口。对结构设计人员而言，这意味着建模时不仅要画出PCB和元器件外形，还要明确接插件引脚侧的插拔空间、镜头下方的视场锥角以及与飞控、图传、电调之间的干涉边界。

　　实际装机时，该类模组常与微型测距模块配合使用。光流提供水平速度信息，测距模块提供离地高度，二者融合后，飞控才能更准确地把图像位移换算为地面坐标系下的运动速度。若只使用光流而没有可靠高度源，高度变化会造成位移估计比例失真。三维结构设计中需要同时考虑两类传感器的朝向：光流镜头朝下并避开脚架、摄像头云台和电池绑带；测距元件的发射与接收面也不能被碳纤维板、热缩管或线束遮挡。对于轴距极小的FPV机型，传感器往往与飞控叠层安装，此时要在模型中检查板卡四角固定孔、铜柱高度、插座出线方向以及维修拆卸顺序。

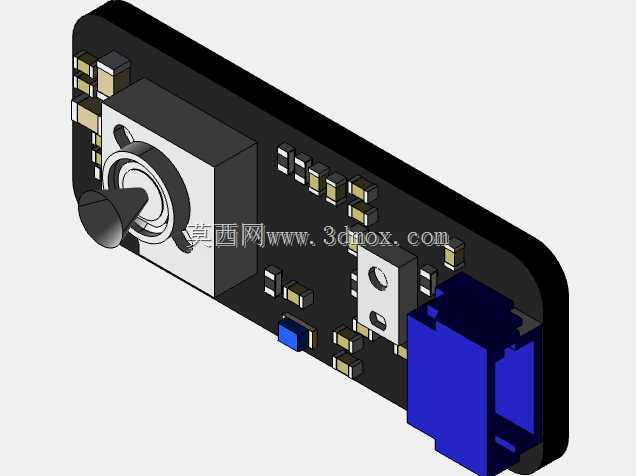

　　建模过程中，PCB本体可按实际板厚和轮廓建立，镜头部分需保留圆柱调焦结构与矩形基座的相对位置，蓝色接插件应体现插口高度和插头插拔余量。板面上的芯片、电阻、电容虽然不影响主要装配，但在紧凑机身干涉检查中有实际意义，尤其是后级接口附近，过高的元件可能与飞控堆叠板或机身侧板发生接触。对于需要做整机数字样机的团队，这套模组不应只作为一个简化方块处理，而应把镜头视场、接口方向、安装孔位和质量重心一并纳入，才能在微型无人机布局阶段提前发现定位传感器安装角度错误、线束拉扯、镜头被遮挡等工程问题。
