集成式风洞测试观测一体化试验舱

　　这套一体化风洞试验段结构，核心设计出发点是打破传统风洞测试区与参数观测区物理分隔的布局痛点，在航空航天飞行器气动性能验证、缩比模型流场测试、特种装备风阻标定等场景中，传统分体式布局需要在测试完成后停机转运试件、拆卸传感器、转运至独立观测室完成数据复核与试件检测，单次工况切换的停机等待时间占比可达试验总周期的三成以上，且反复转运过程中极易出现试件安装基准偏移、传感器接线松动、测试面磕碰损伤等问题，直接影响多工况测试数据的一致性。

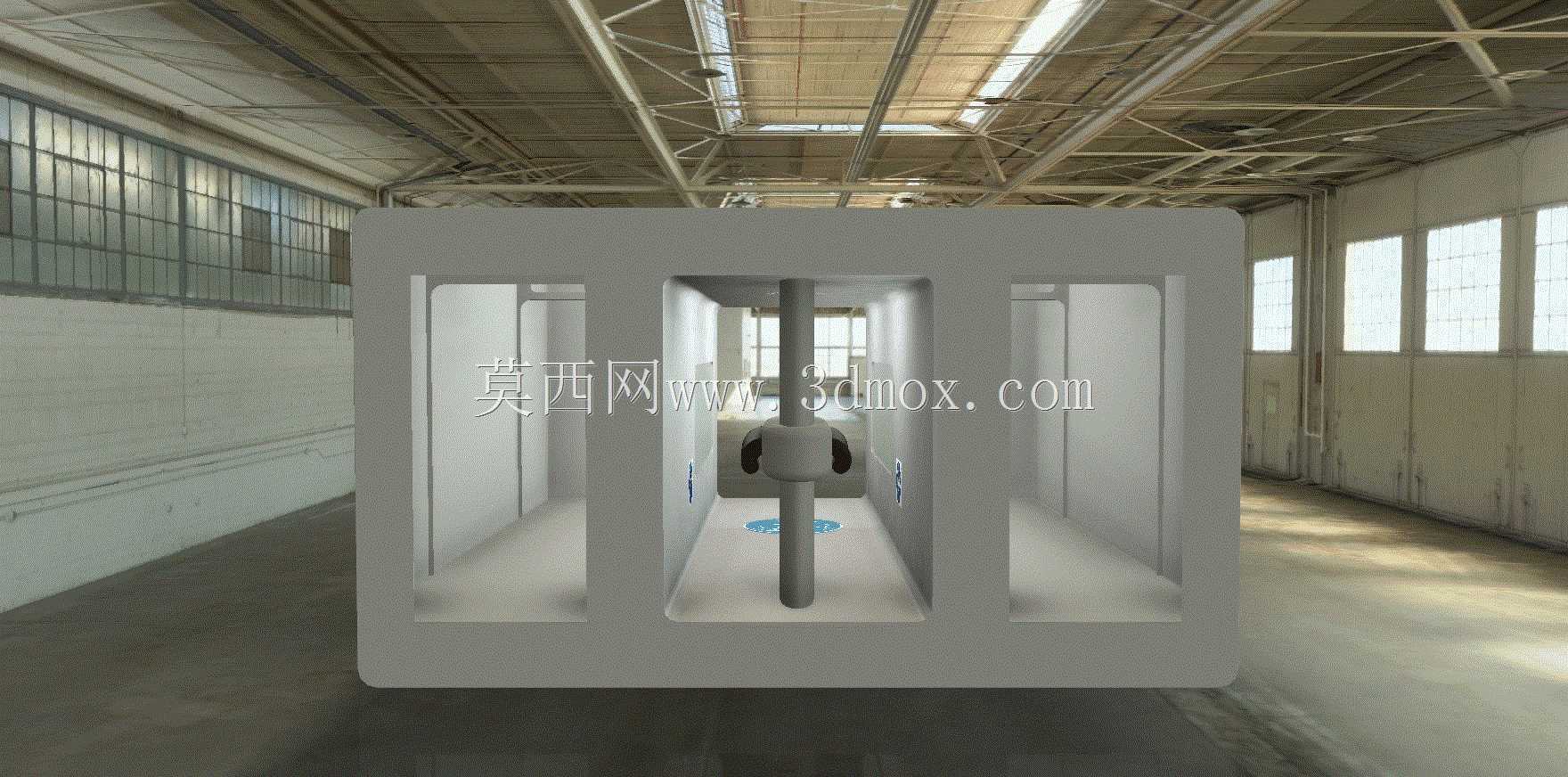

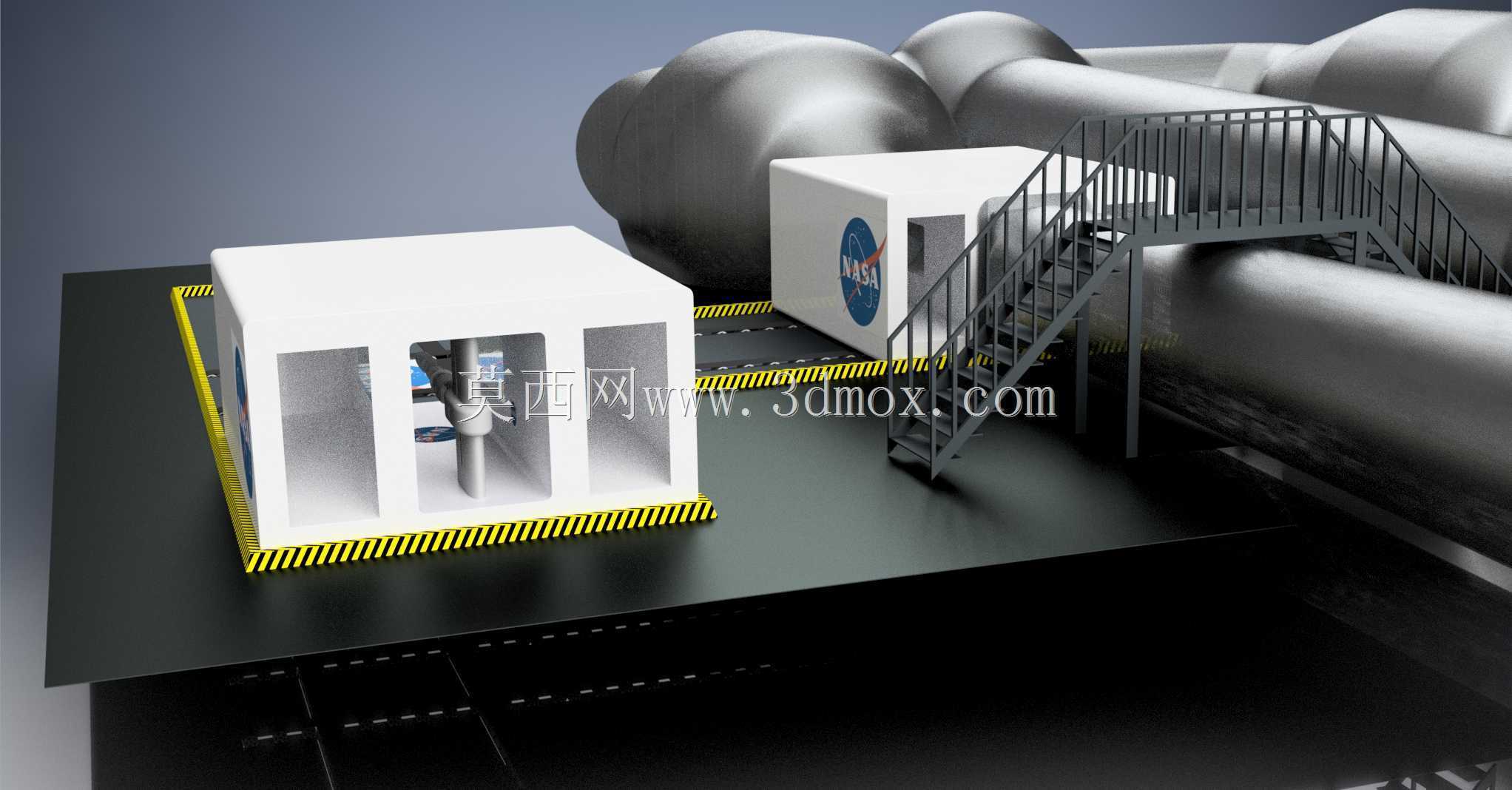

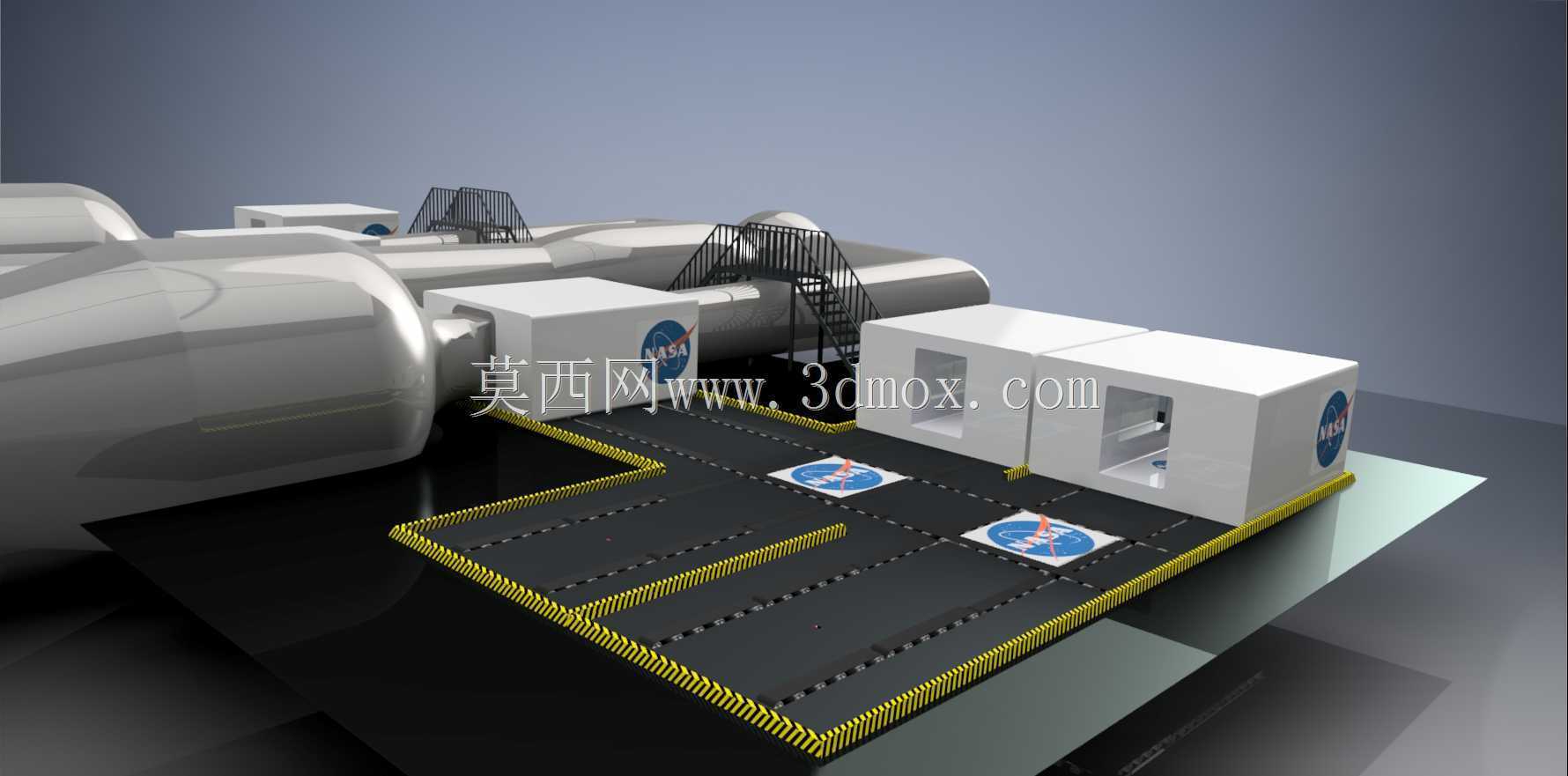

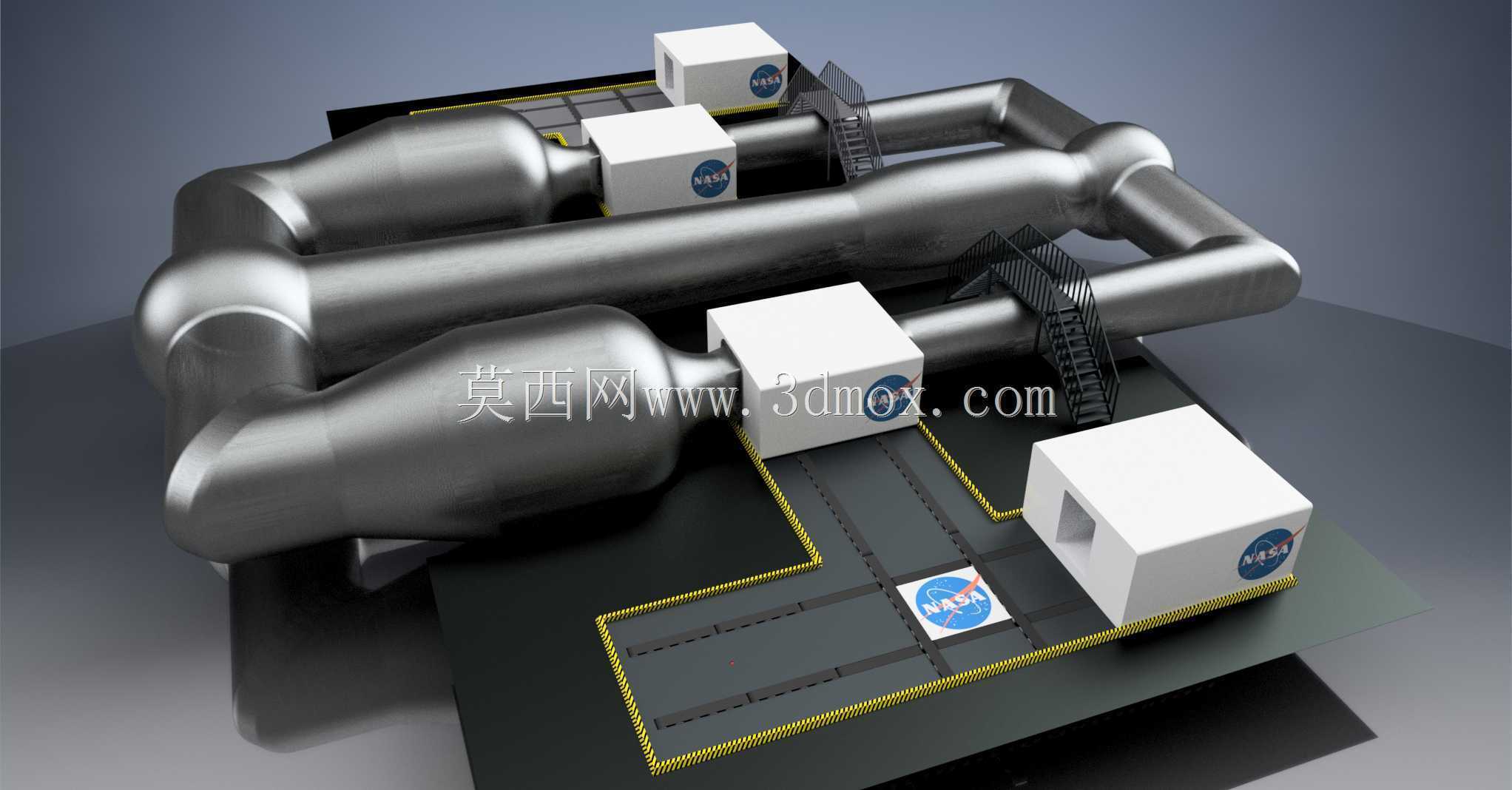

　　整体结构采用对称双舱体整合布局，将流场测试容纳舱与光学观测测量室集成在同一刚性安装平台上，两个功能舱体分别布置在试验段平台的两侧区域，舱体外壳采用方正的承压封闭型结构，外壳预留标准化的观察窗、传感器穿线接口与试件装夹门洞，舱体外侧预留标识安装位与检修扶手挂载点。舱体之间的核心区域为风洞流道对接区，可直接与上下游的洞体扩散段、收缩段法兰对接，流道中心线与两个舱体的安装基准面保持严格同轴，安装阶段需要先完成平台整体水平校准，水平度公差控制在每米0.05毫米以内，再依次完成舱体与流道的对接锁固，避免流场对接面出现阶差干扰边界层气流。

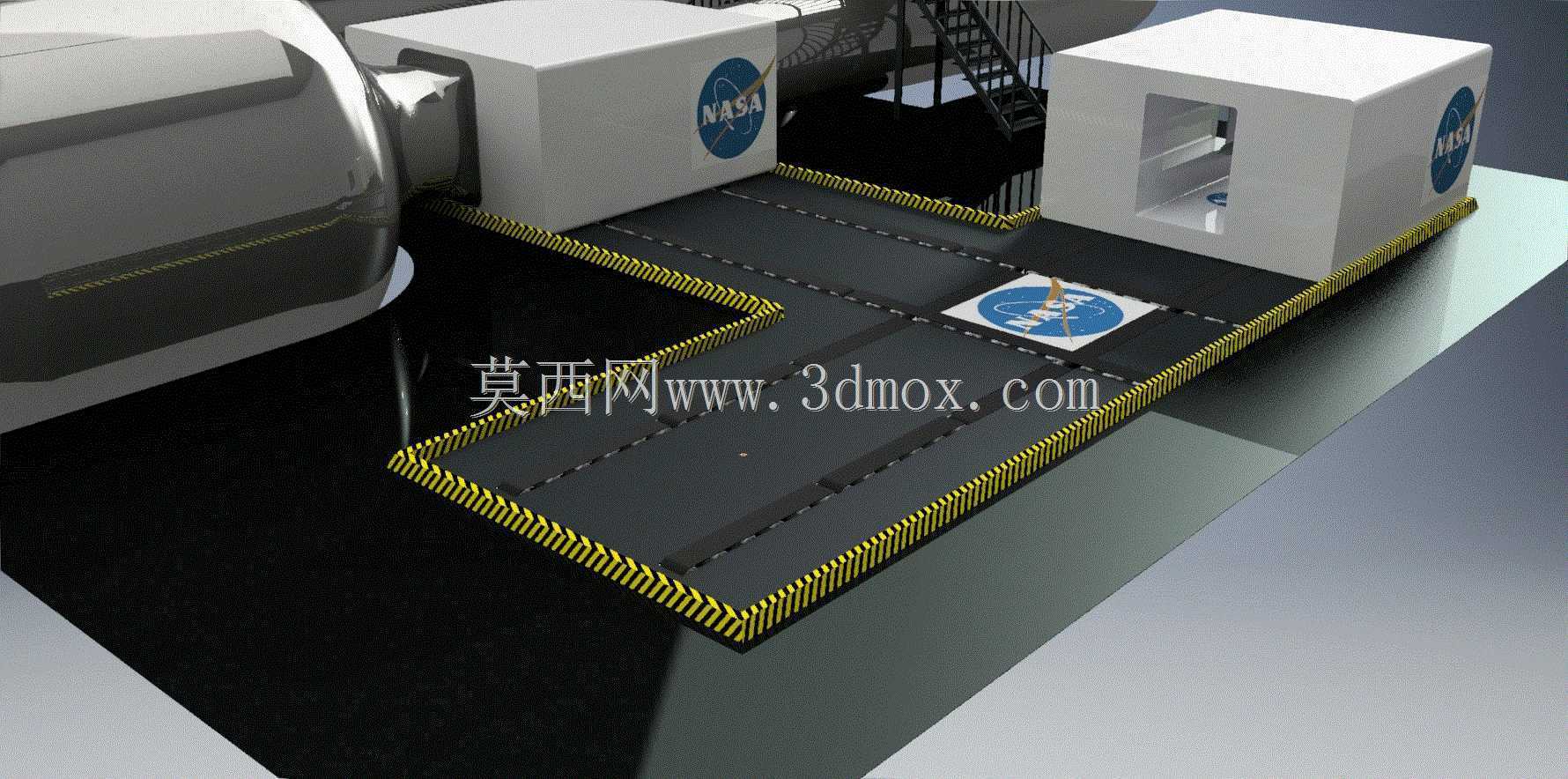

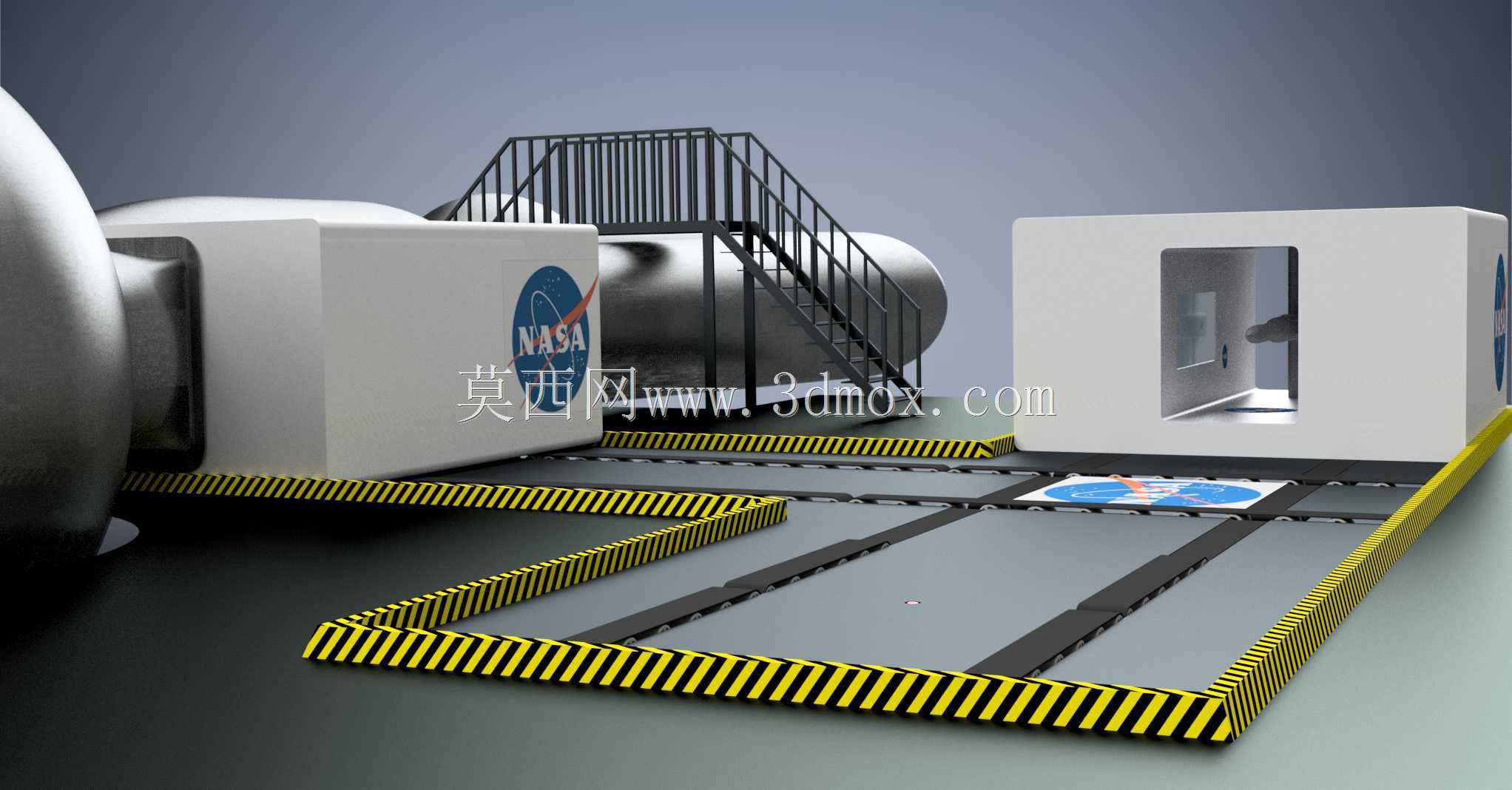

　　平台主体采用厚钢板焊接的框架式基座，上表面铺设防滑耐磨的整体铺装层，沿平台通行边缘设置黄黑相间的警示防撞条，既明确试验区域的安全边界，也可避免转运设备、作业人员误踏入流道对接区间。平台表面预留纵横布置的T型槽安装矩阵，可根据不同尺寸的试件装夹支架、流场校测装置、光学测量设备的安装需求灵活调整固定位置，不需要额外在基座上钻孔施焊，适配多型号试验任务的快速换型需求。平台下方预留架空的管线敷设层，测试用的压力管路、传感器线缆、观测设备的动力线与信号线可全部从架空层内布设，避免管线裸露在试验区域内干扰流场，也减少了人员走动剐蹭线路的风险。

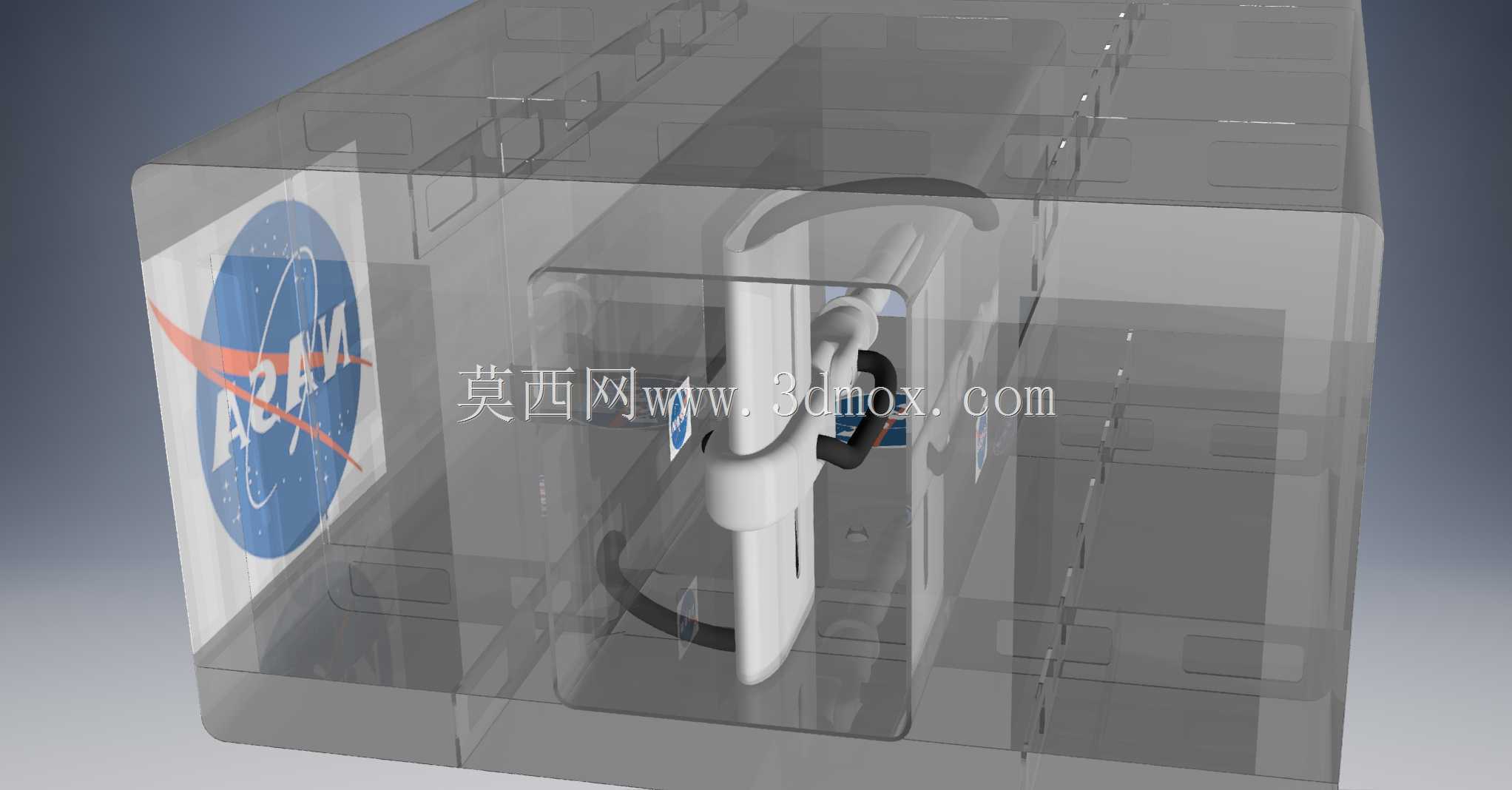

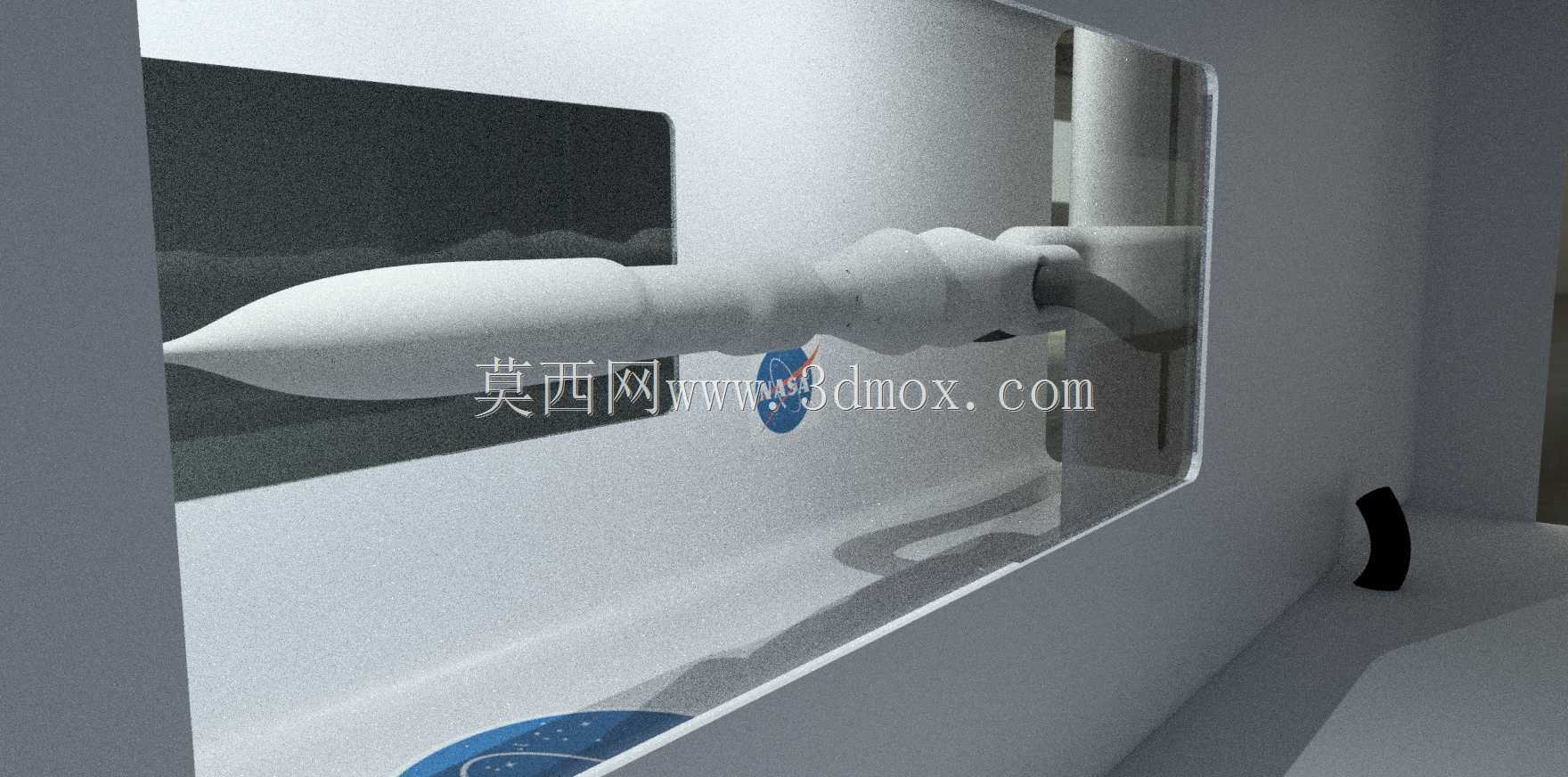

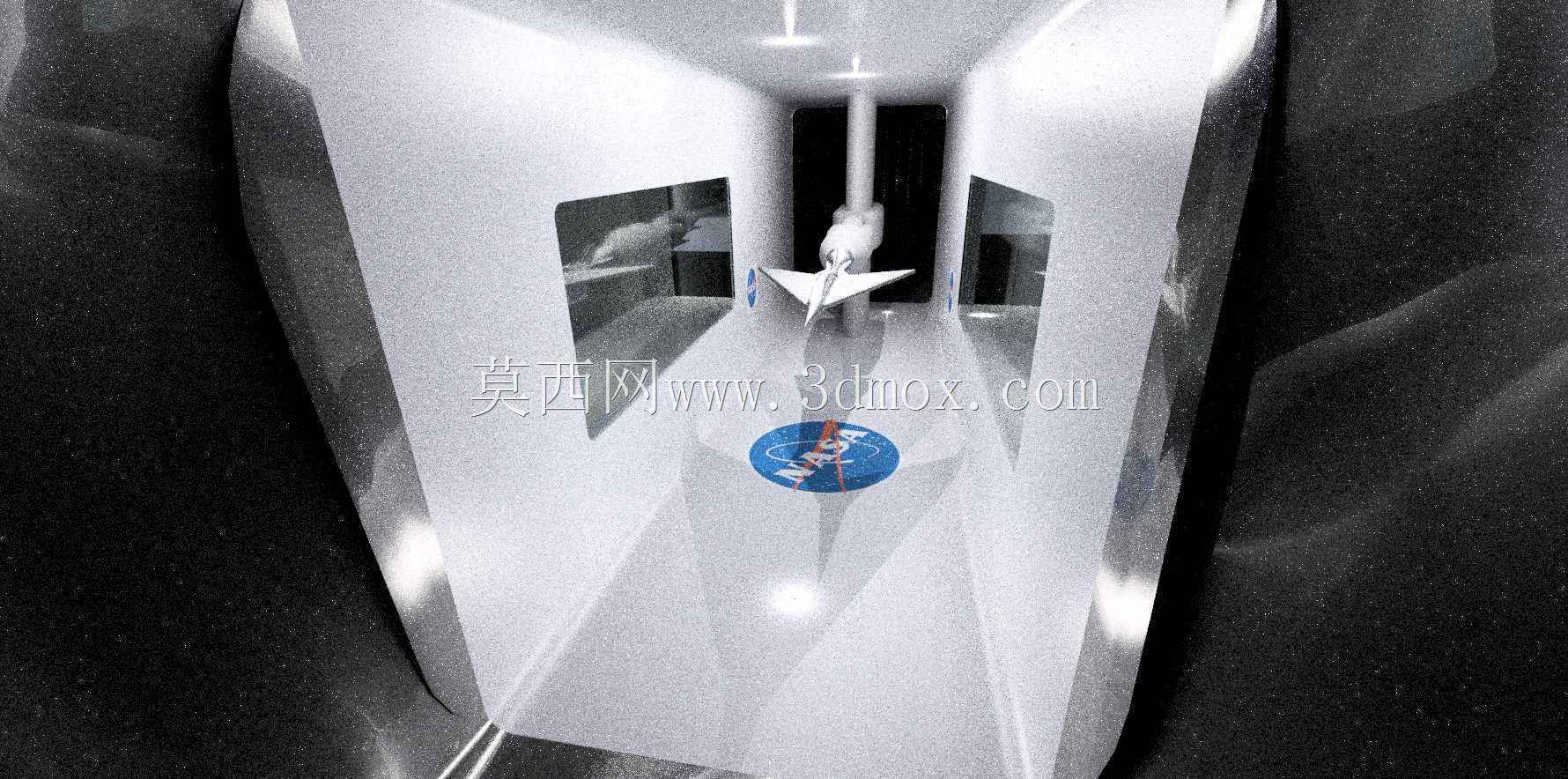

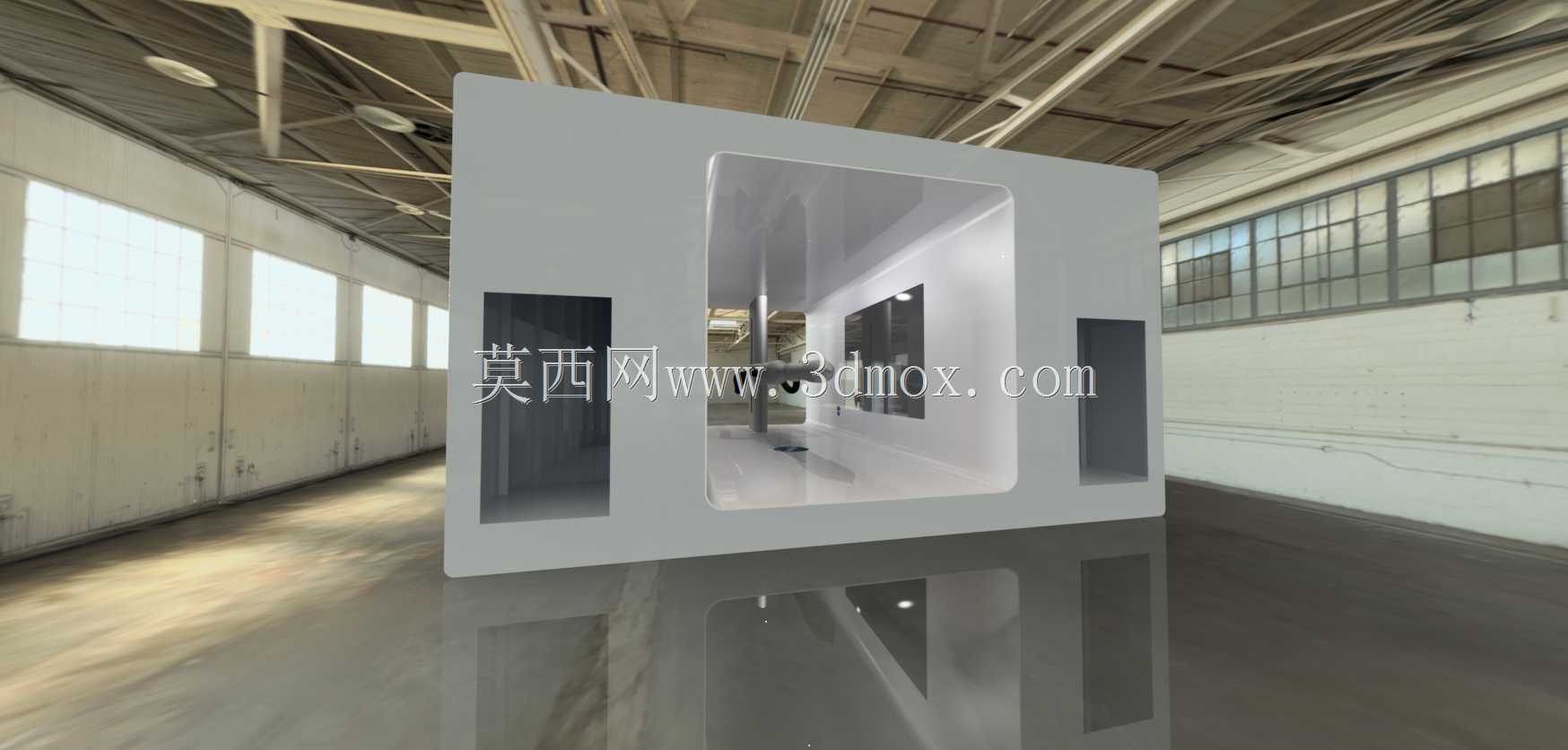

　　观测舱内部预留了光学测量设备的安装基准面，可直接挂载纹影仪、粒子图像测速系统、红外热成像仪等非接触测量装置，观测窗采用高平整度的光学玻璃，玻璃安装面与流道内壁齐平，不会在测试段产生额外的气流扰动。测试舱内部预留了试件转台、六自由度支撑机构的安装接口，可支撑缩比飞行器模型、翼型段、特种装备样机在不同攻角、不同侧滑角下的气动参数采集，两个舱体之间设置密封式的通行隔断门，试验运行过程中观测人员可在观测舱内实时监测试件状态，不需要进入高风速的测试区域，试验暂停后可直接通过隔断门进入测试舱完成试件调整、传感器更换，不需要长距离转运试件。

　　设计阶段充分考虑了试验段的扩展能力，平台的进出端预留了标准化的输送对接接口，可直接衔接外部的辊道输送系统、自动导引转运车，当需要扩容多段测试功能、串联不同类型的试验舱段时，可通过输送系统完成新增舱段、大型试件的自动转运对位，不需要调用大型吊装设备完成洞体拆解重组。舱体与平台之间采用定位销加螺栓锁固的连接方式，单组舱体可根据试验需求整体拆卸更换，比如替换为低温试验舱、高声强噪声试验舱等不同功能段，整套基座平台不需要重复施工建设，大幅降低多品类风洞试验的场地改造成本。

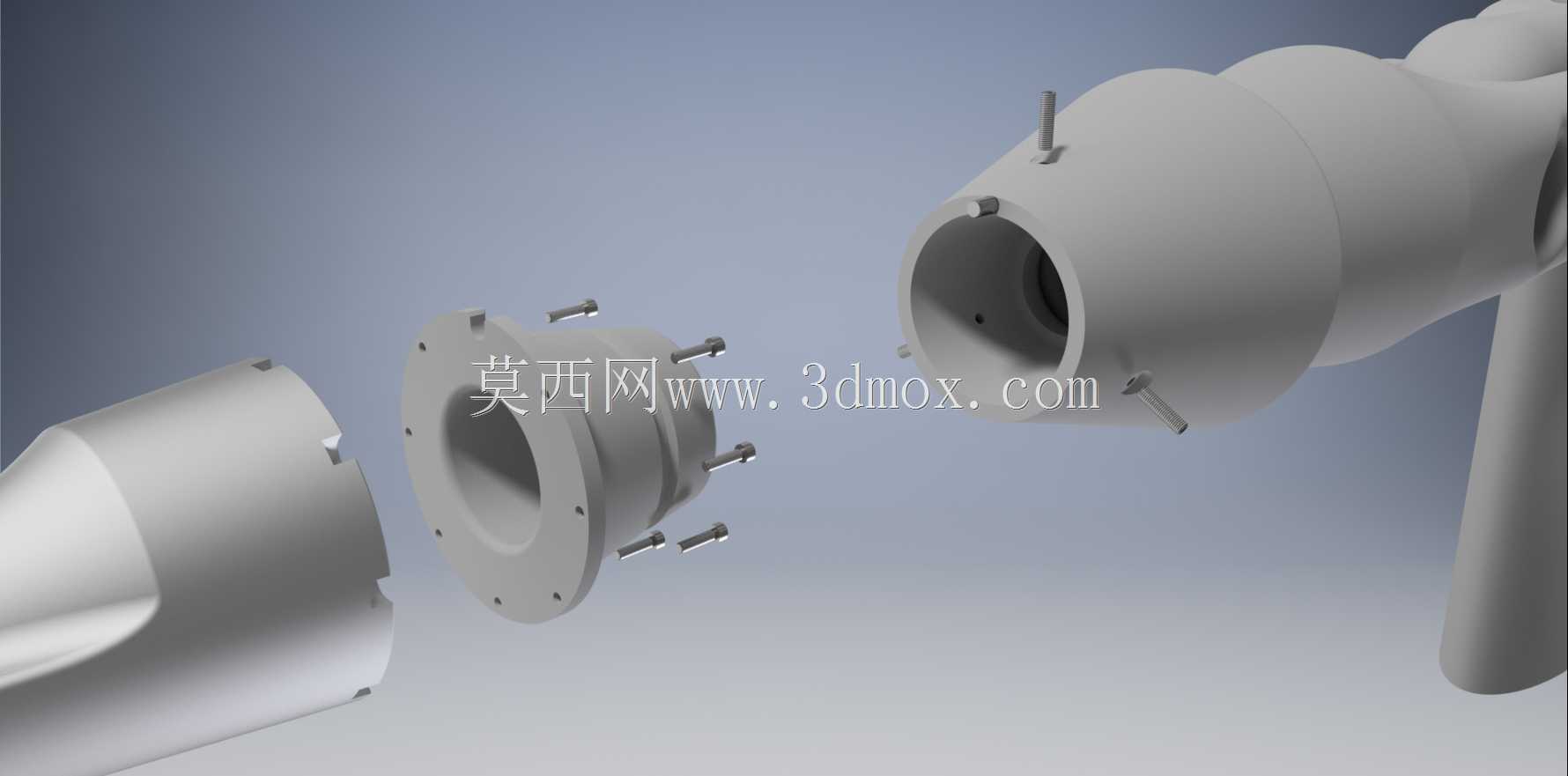

　　安装边界层面，整套试验段的外接轮廓需要在前期场地规划阶段预留足够的检修空间，舱体外侧距离厂房墙体、周边配套设备的净距不小于1.5米，满足舱门全开、设备吊装、人员疏散的空间要求；平台底部的减震垫铁安装位置需要对应厂房地面的承重梁区域，避免试验过程中设备振动传导至地面影响周边精密测量设备的精度。流道对接端的法兰孔位采用标准化航空风洞接口尺寸，可匹配现有多数亚声速风洞的洞体安装尺寸，对接面的密封槽预留密封胶条安装位，充压试验过程中可保证段间无泄漏。平台表面的警示条沿所有临边、设备突出轮廓连续铺设，作业人员在地面即可清晰识别安全区域边界，试验现场的动线规划上，试件转运通道、人员操作通道、设备检修通道互不交叉，大尺寸试件从厂房入口转运至试验段安装位的路径上无固定遮挡物，可完成最长数米级缩比模型的直线转运。

　　结构细节上，舱体的棱角处做了圆弧过渡处理，既减少舱体内部的应力集中，也避免作业过程中尖锐棱角造成磕碰伤害；舱体顶部预留吊装孔，可直接通过厂房行车完成整体吊装移位，吊装孔的位置经过重心校核，起吊过程中舱体保持水平，不会出现倾斜卡滞。楼梯扶手等附属结构采用可拆卸设计，长途运输或者窄通道转运时可快速拆除，到达安装位后再组装固定。整套结构在建模过程中所有配合面均保留了工程实际的安装间隙，螺栓连接位置预留了足够的扳手操作空间，不存在结构干涉、无法装配的问题，可直接用于风洞试验段的方案论证、结构细化设计与安装施工指导。
