带瞄准镜第二代双弓复合弩结构

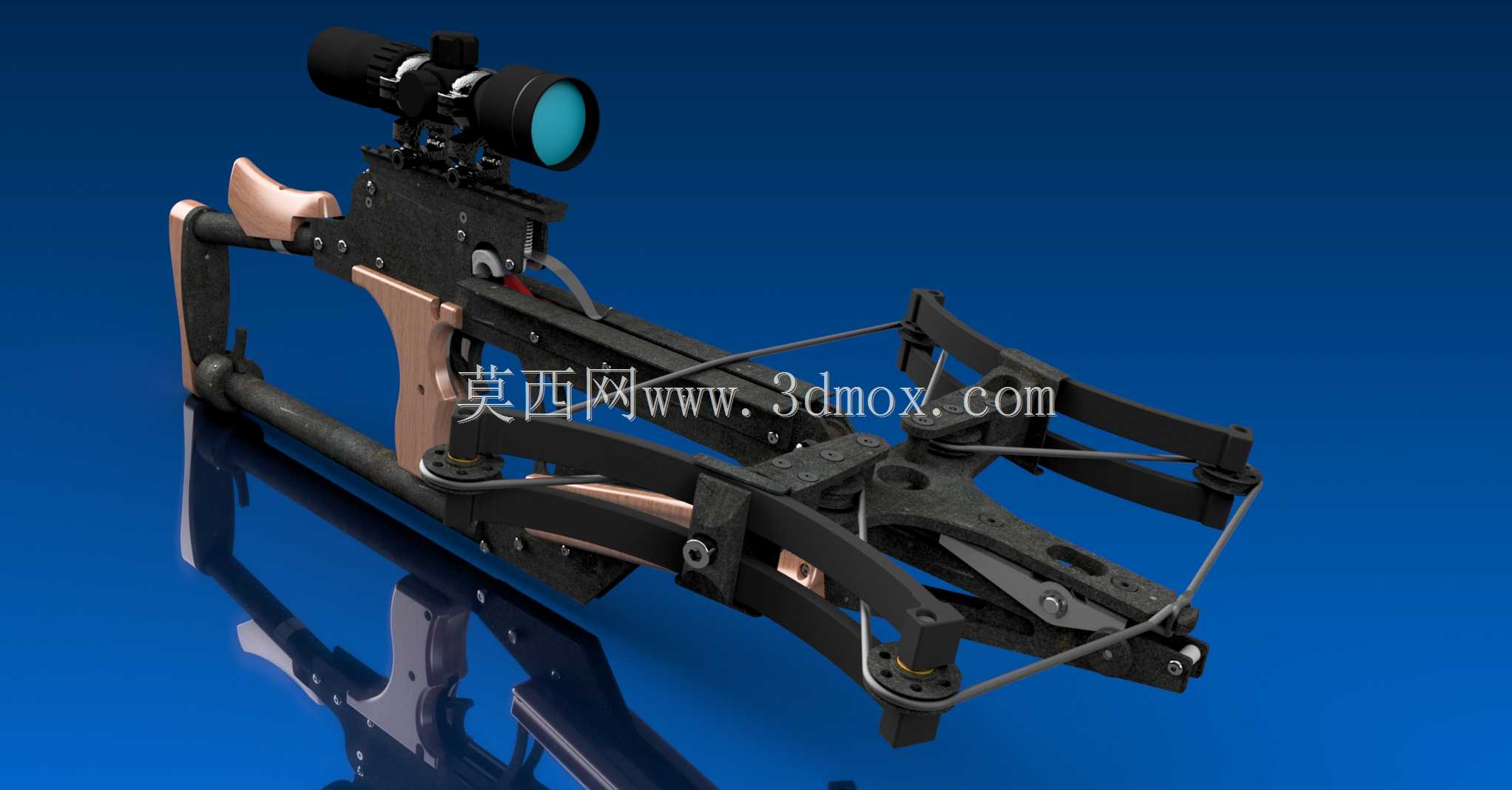

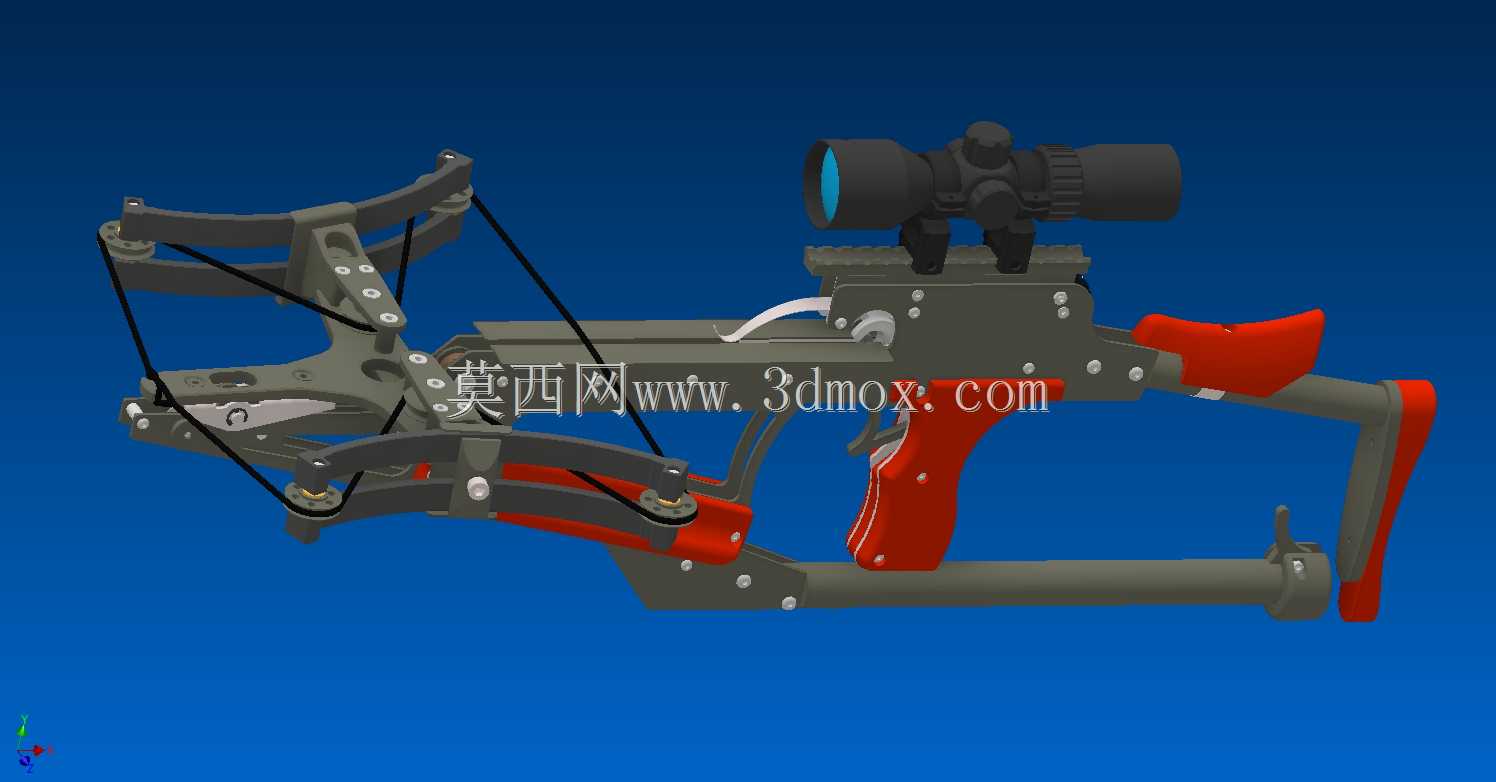

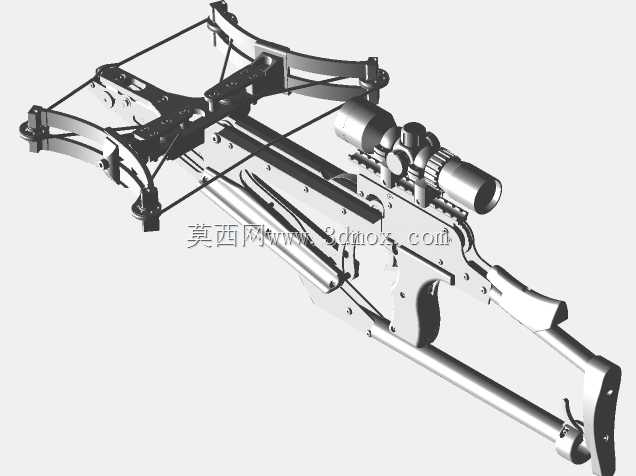

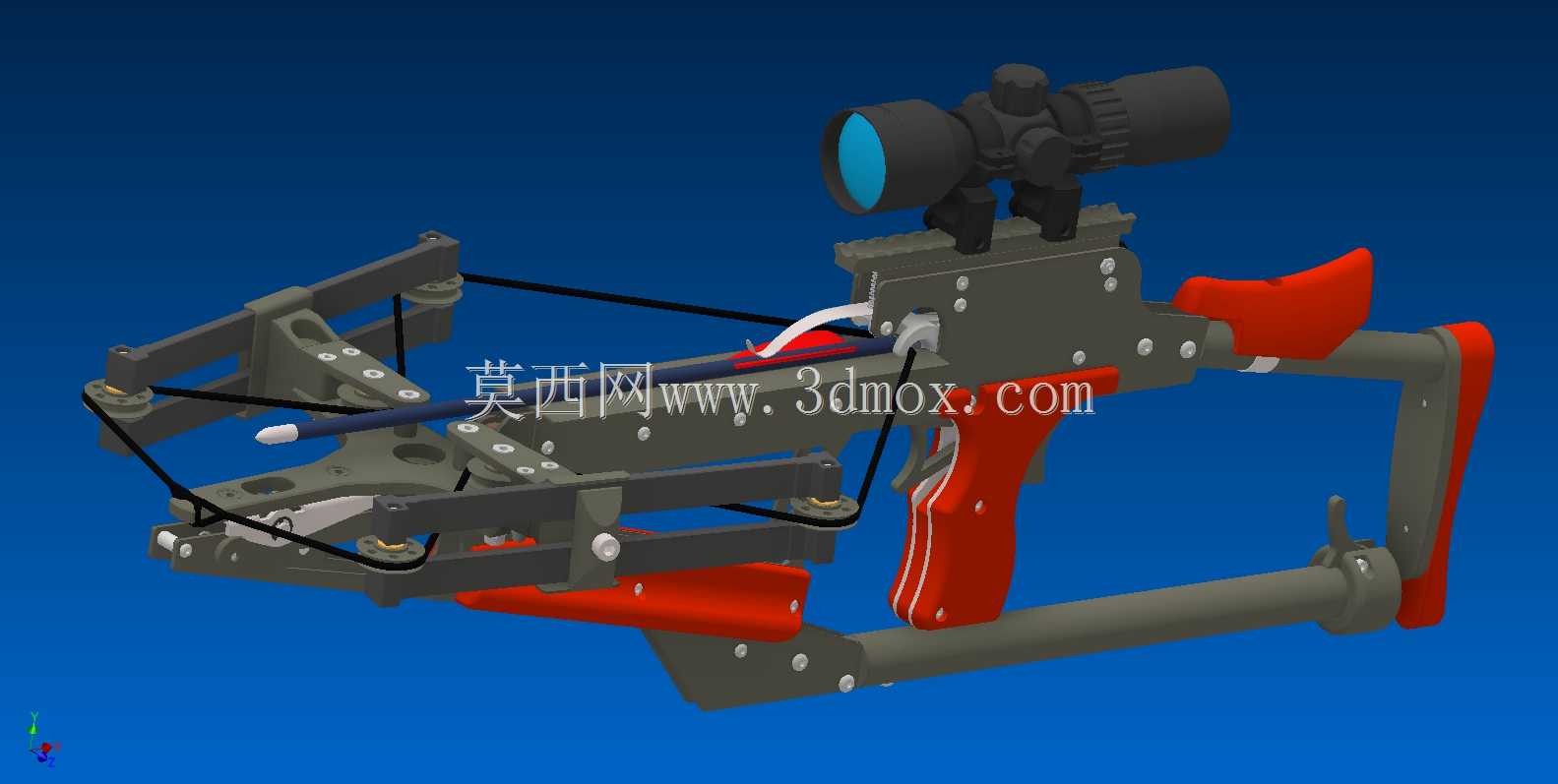

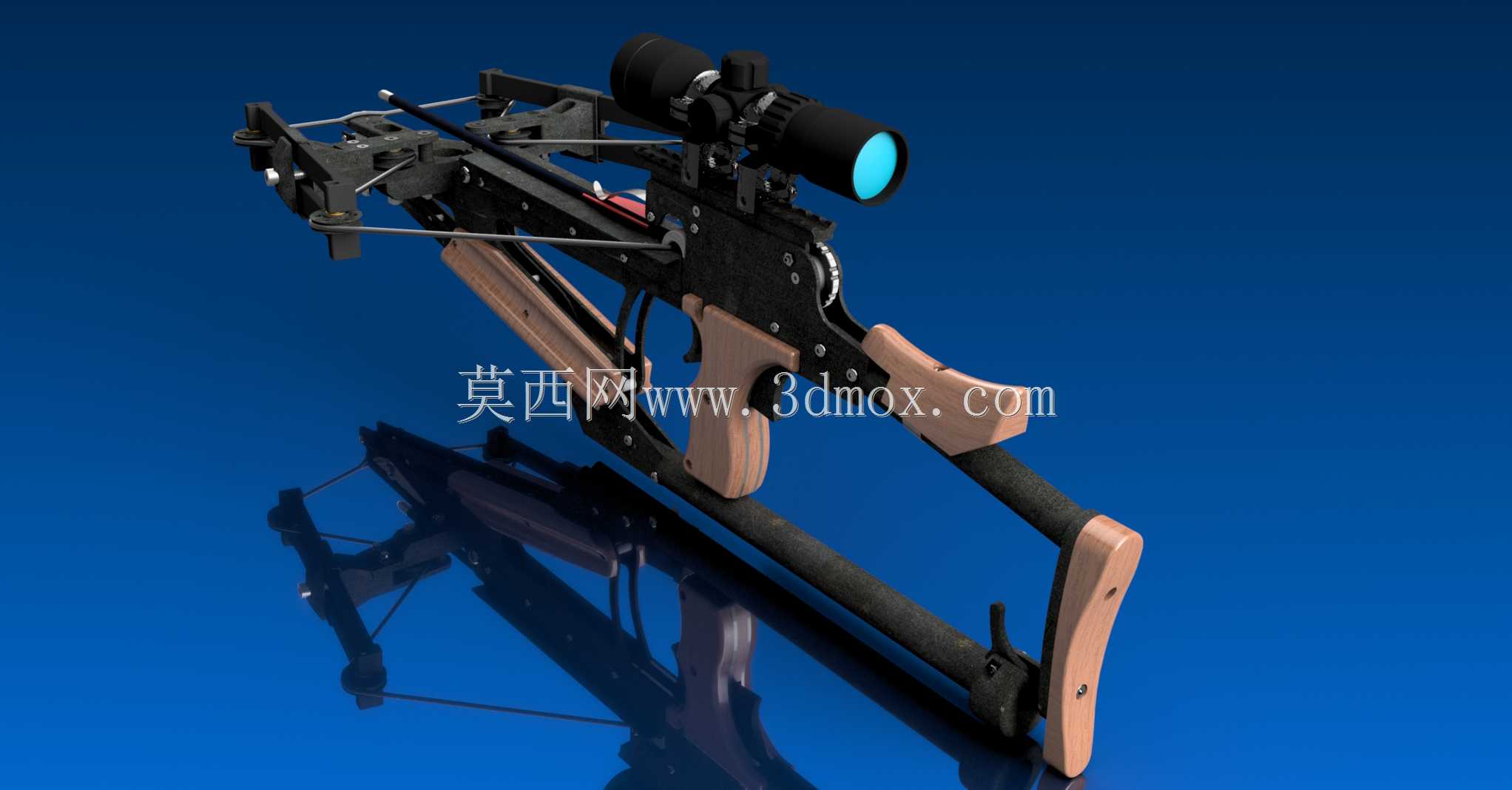

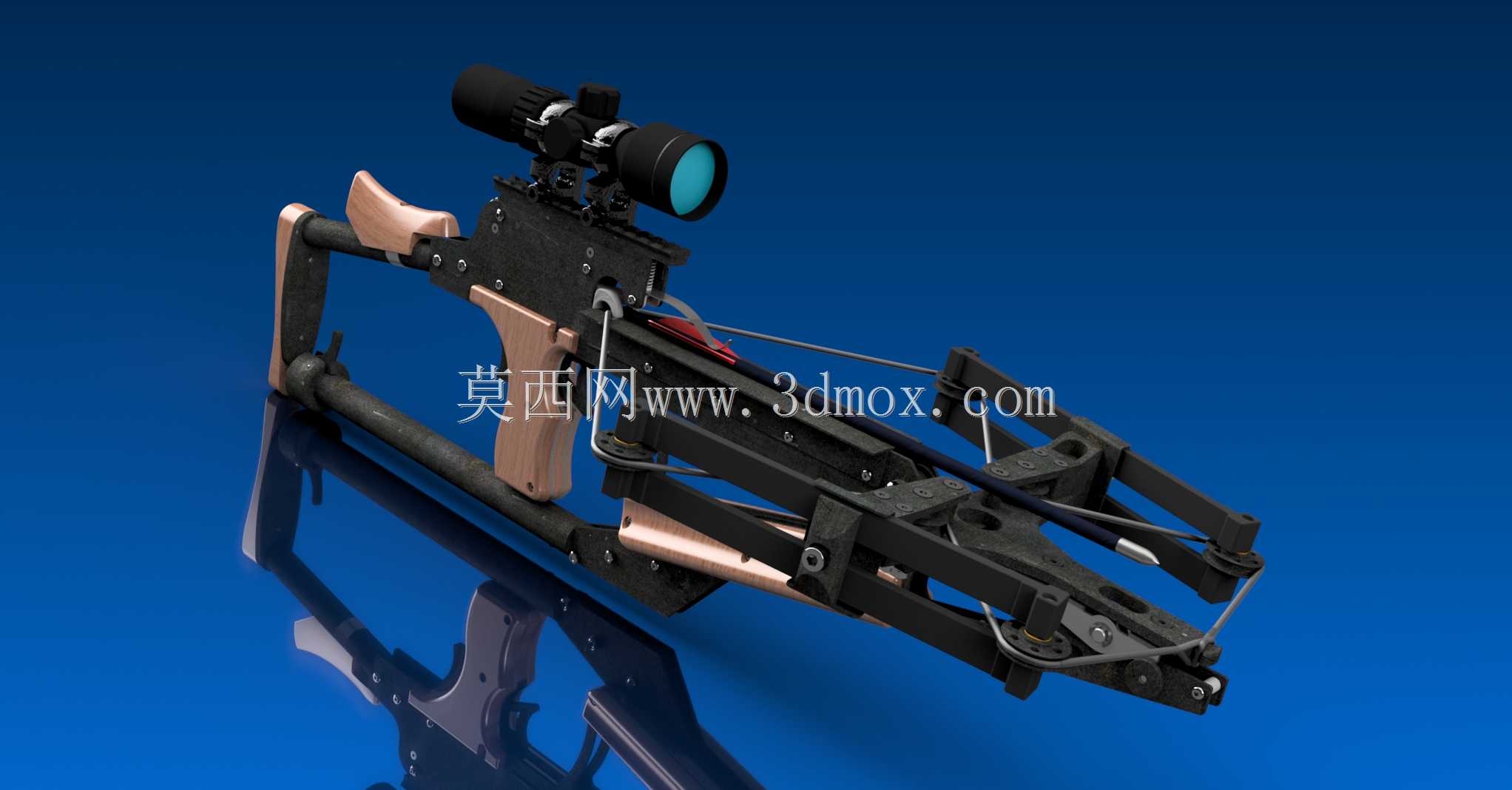

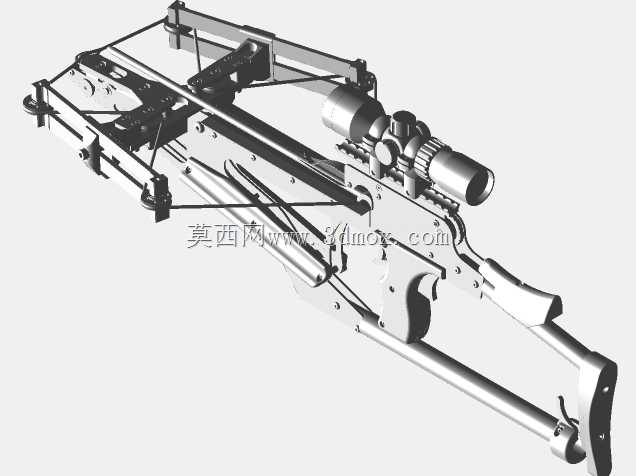

　　该作品呈现的是一套带光学瞄准装置的第二代双弓复合发射器械，整体采用枪托式握持布局，前端为并列双弓臂蓄能组件，中部集成弦轨、箭槽与扳机联动机构，后部设置肩托、握把及贴腮支撑，顶部通过皮卡汀尼式导轨安装高倍瞄准镜，可完成远距离目标的瞄准与发射作业，主要应用于户外狩猎运动、竞技射准训练以及特种器械原理演示场景。

　　从结构设计逻辑来看，双弓臂采用上下并列的双层弓片布局，相比传统单弓结构，在同等拉距下可叠加两组弓片的弹性蓄能，提升箭矢出口动能，同时分散单组弓片的弯曲应力，降低弓臂疲劳断裂风险；弓片与主体机架通过铰接销轴连接，拉满弦时弓臂形变行程被约束在机架两侧的导向槽内，避免弓片侧向偏移。弦体采用多股复合绞索，两端通过弦扣固定于弓片端头，中部搭箭点设置限位卡扣，保证箭矢上弦后定位一致。

　　主体机架为长条形承力结构，沿轴向加工出贯通的箭支导向轨道，箭矢放置后箭尾卡入弦口、箭杆贴合轨面，发射过程中沿轨直线滑行，消除出弦瞬间的姿态偏移。扳机组件内置阻铁、保险与击发连杆，扣动扳机时阻铁释放待发弦体，保险拨片可锁定击发行程，防止误触走火。肩托部分采用符合人体工学的弯曲造型，贴腮位置设置可调高度的托垫，抵肩端面做防滑纹理处理，握持手柄贴合手型，长时间据瞄时可降低手臂负荷。顶部瞄准镜通过锁紧环固定在导轨上，镜身物镜端做遮光处理，分划板可对应不同射程的弹道下坠量，配合前端机械准星可完成双模式瞄准。

　　整机外形沿发射方向呈长条形布局，轴向总长度覆盖弓臂前端至枪托尾端，径向高度包含瞄准镜顶端至握把底部，宽度方向以双弓臂展开尺寸为最大边界；安装时需保证弓臂铰接孔与机架转轴同轴，弦轨直线度公差控制在较小范围，瞄准镜光轴与箭轨平行度需在校准环节反复调整，各运动副之间预留合理间隙，保证拉弦、待发、击发全行程动作顺畅无卡滞。
