双光测温巡检四轴航拍无人机结构

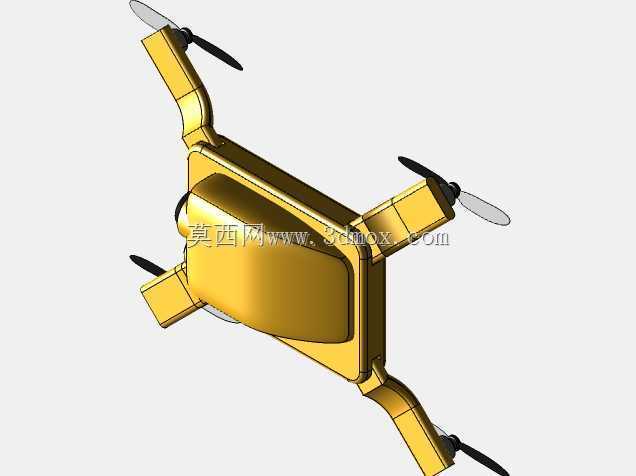

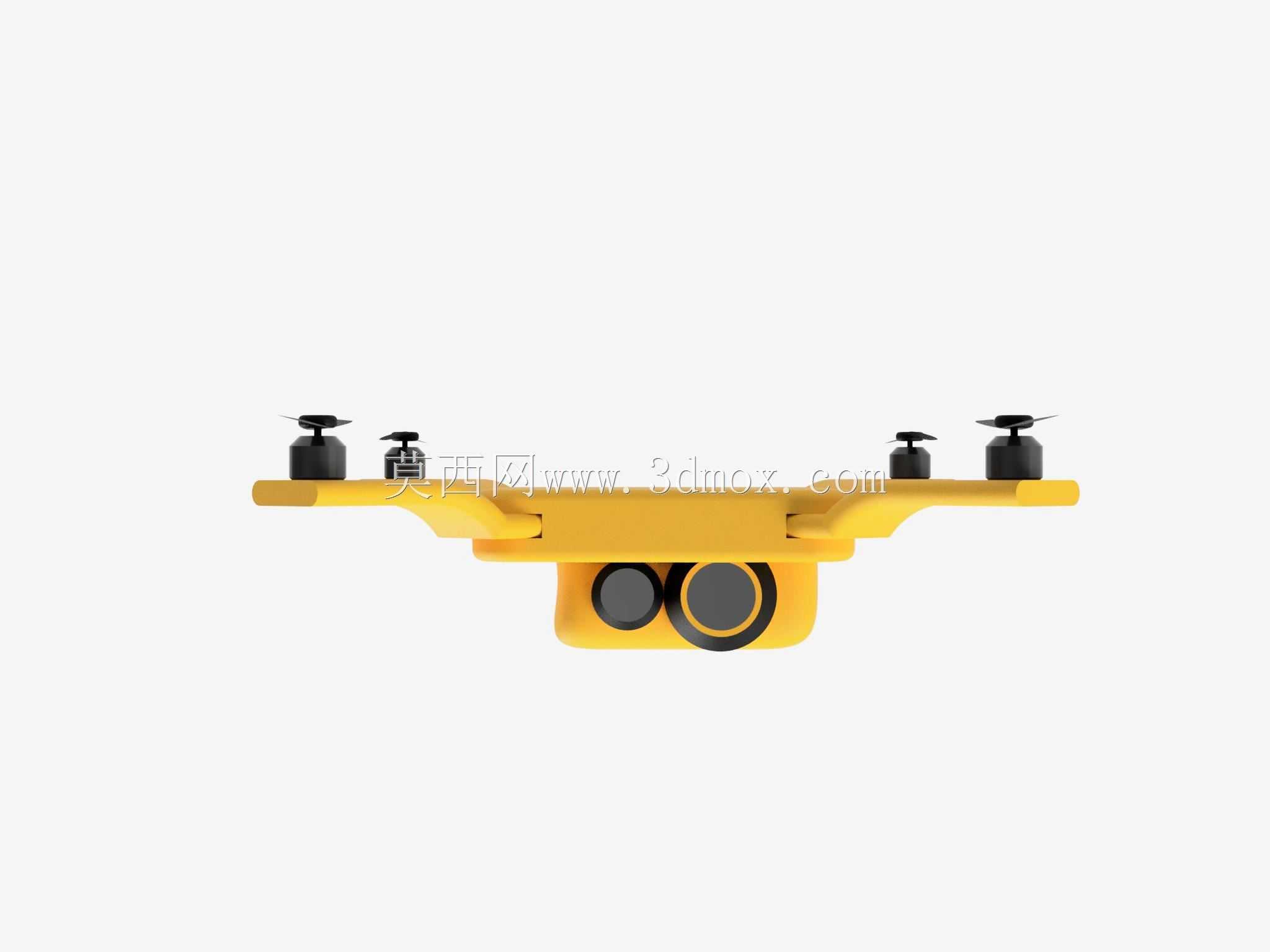

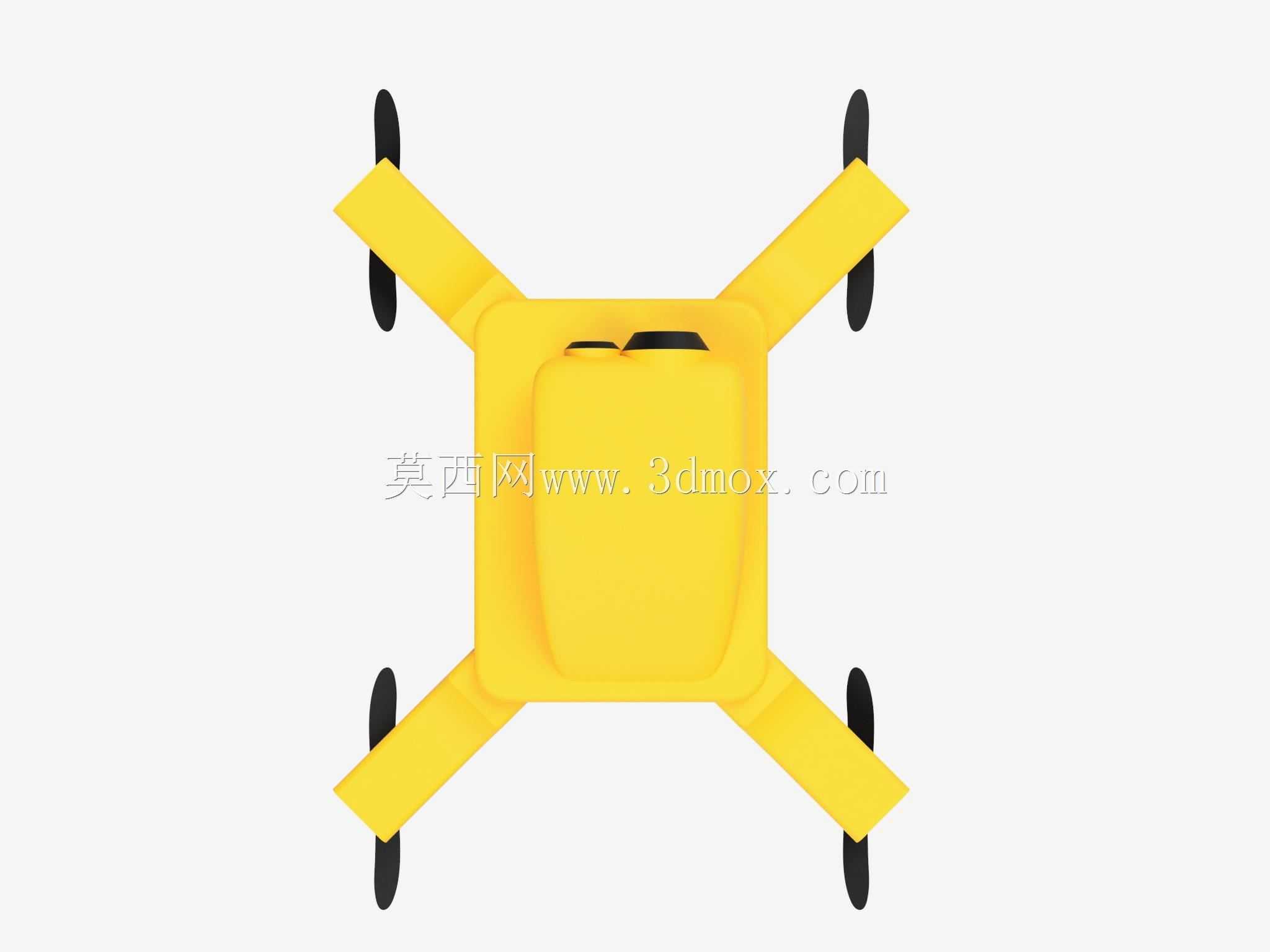

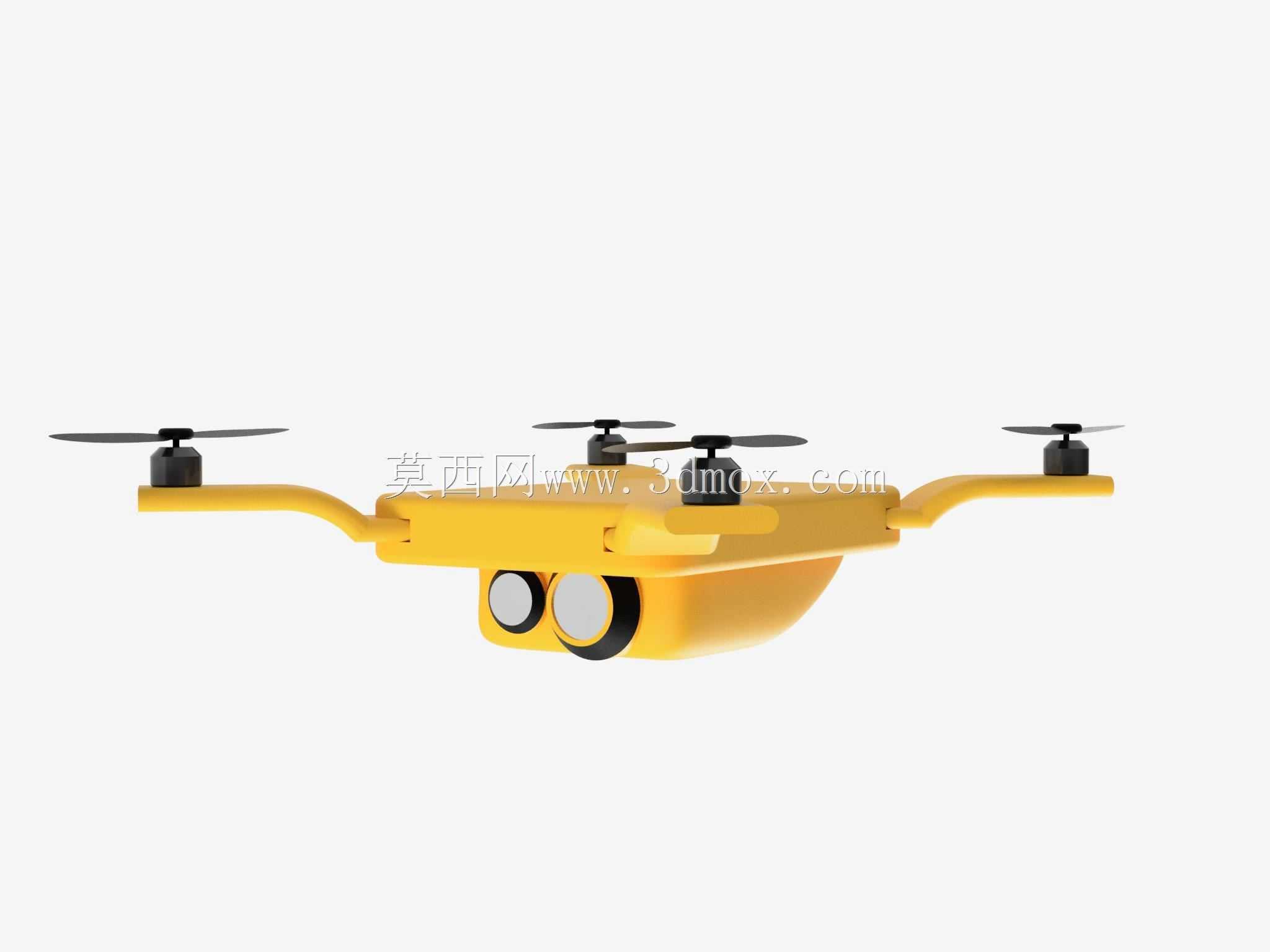

　　该结构围绕低空近距离巡检与人群热异常筛查展开，机臂采用扁平一体化延展布局，四个旋翼沿横向拉开间距，旋翼支撑座直接落在机臂端部，使升力点远离机身重心，降低姿态调整时的耦合干扰。机身下部设置双载荷窗口，一个窗口对应常规可见光摄像单元，用于采集画面、识别目标轮廓和记录现场环境；另一个窗口对应热敏成像单元，用于获取温度分布信息。两类传感器在同一吊舱区域内并列布置，光轴间距较小，便于在画面中同步比对可见光目标与热信号位置，减少后续图像配准难度。

　　实际使用中，这类设备适合部署在园区入口、厂区通道、仓储装卸区、露天作业面以及人员流动较集中的临时检查点。它不依赖固定立杆的视野限制，可按预设航线低速掠过通道上方，对排队人员、设备外壳、电气柜表面、管道保温层等进行快速观察。对于结构设计人员而言，建模重点不只是还原外观，还要把飞行平台、传感器安装、旋翼避让、维护拆装和地面停放之间的关系表达清楚。机臂下方保留了较完整的吊挂空间，载荷舱位于整机重心附近，避免摄像头偏置导致俯仰力矩增大。

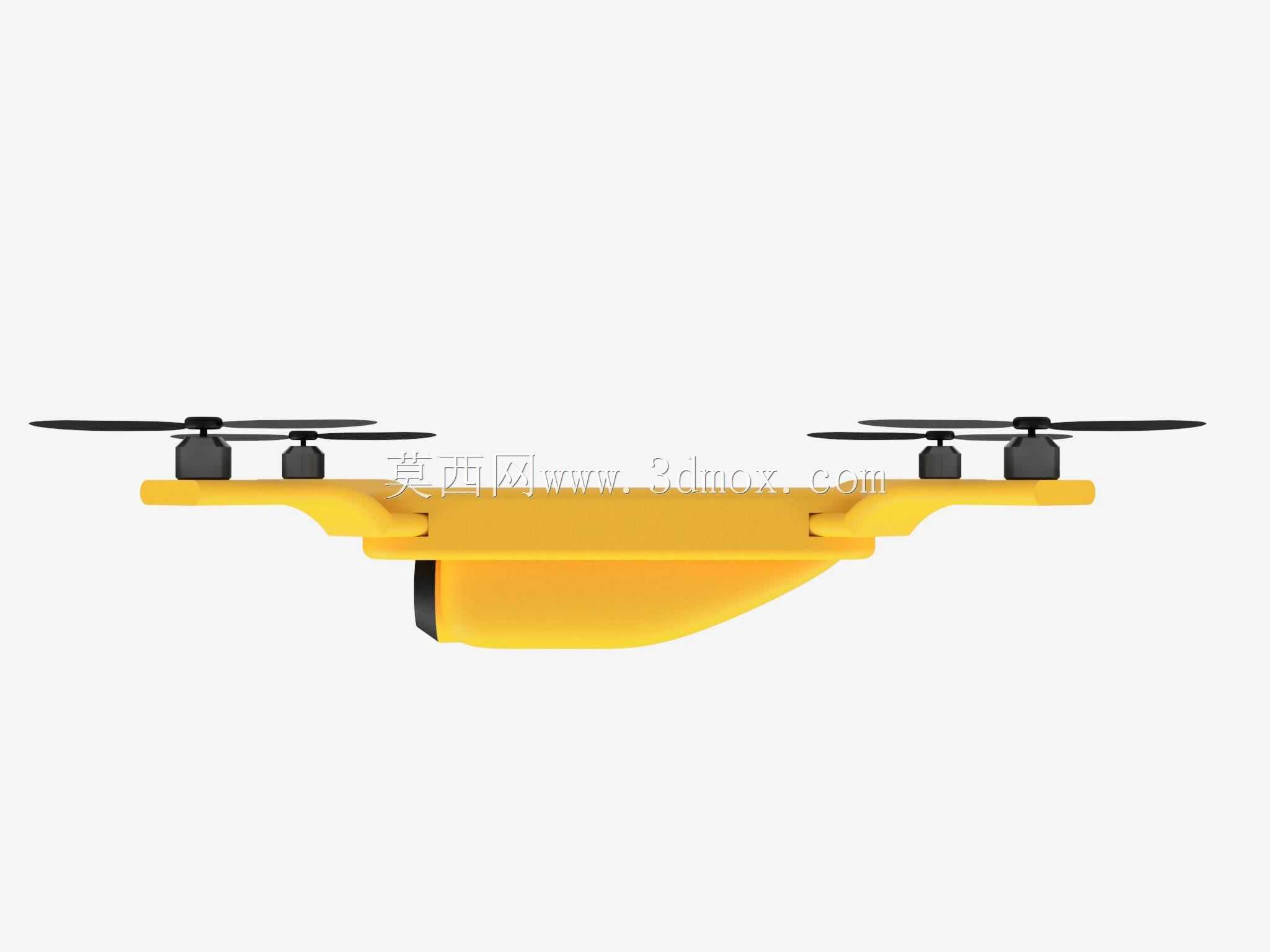

　　外形上，主机体采用低矮横向梁式形态，机臂向两侧伸展后形成稳定的四旋翼支撑面。旋翼座高度略高于机臂上表面，为螺旋桨旋转留出垂直间隙；桨叶平面与机身之间保持安全距离，避免高速气流直接冲击载荷舱外壳。机身前端下方的摄像模块带有圆形镜头外框，镜头朝向正下方并略带前向视角，适合巡航时观察前下方区域。载荷舱外壳与主机体之间形成阶梯式连接，既给镜头调焦、传感器排线和减振安装预留空间，也能减少机体侧壁对视野的遮挡。

　　结构设计思路偏向轻量化与可维护性。中央机身承担电池、飞控、传感器和接线汇聚功能，两侧机臂主要传递旋翼拉力并布置动力线缆。扁平机臂有利于降低正面迎风面积，同时在不显著增加高度的情况下扩大轴距。轴距加大后，单机臂的升力变化对整机姿态的影响更平缓，飞行控制余量更充足；而低矮机身则能降低侧风作用下的倾覆力矩。对于三维建模而言，机臂与中央机身的过渡圆角、旋翼座凸台、镜头护圈、底部承力面和桨叶旋转包络都需要单独建立清楚，尤其是镜头视场锥与螺旋桨旋转圆盘之间不能发生干涉。

　　安装边界方面，旋翼组件位于最外侧，运输或收纳时需要以桨叶尖端作为最大宽度参考；下方镜头凸出于机身底面，地面停放、桌面检修和挂载调试时应保证支撑点不压在镜头窗口上。机身底部可设置平整承托区域，使无人机静置时机臂基本保持水平，摄像头轴线维持稳定俯角。传感器舱的拆装方向宜从下往上或从后侧接入，避免拆卸维护时触碰镜头镜面。电池仓若布置在机身中部上方或内侧，应靠近几何中心，使更换电池前后重心偏移控制在较小范围内。

　　从功能实现看，可见光摄像头负责目标识别与场景记录，热成像摄像头负责温度异常提示，二者组合后可在巡检过程中同时完成“看见目标”和“判断热状态”两项任务。四轴平台提供悬停、低速巡航和小范围转向能力，适合在空间受限、人员密集或设备排布复杂的区域工作。结构建模时需关注旋翼气流对机身姿态的影响、镜头下方无遮挡视野、双传感器同轴近似布置、整机重心居中以及外场快速维护等工程要点，使外观模型同时具备结构逻辑和应用场景支撑。
