小型四旋翼航拍巡检飞行器结构

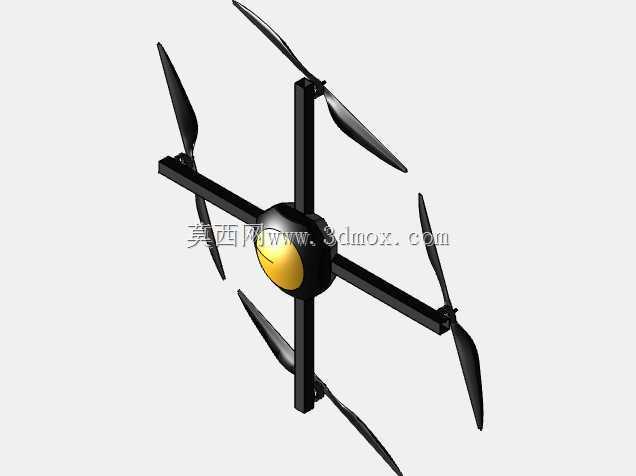

　　这套小型四旋翼飞行平台的结构方案，面向低空近景拍摄、室内外巡检、教学调试和轻量载荷验证等场景展开。整机采用十字形机臂布局，四个旋翼分别布置在机臂末端，中心区域集中承载飞控、电池、电调及任务载荷，结构逻辑清晰，便于在三维环境中检查旋翼扫掠范围、机身重心位置和各部件之间的装配干涉。

　　从实际用途看，这类迷你四旋翼并不追求大载重，而是强调便携、快速起飞和低空间占用。它可以用于厂区管廊近距离观察、设备外观初检、教学演示、飞控算法验证以及小型航拍任务。由于机身尺寸紧凑，旋翼直径相对有限，起降区域要求较低，在走廊、车间通道、试验场地等受限空间中更易完成悬停和转向。结构设计时需要把飞行稳定性与维护便利性同时纳入考虑，不能只追求外观简洁。

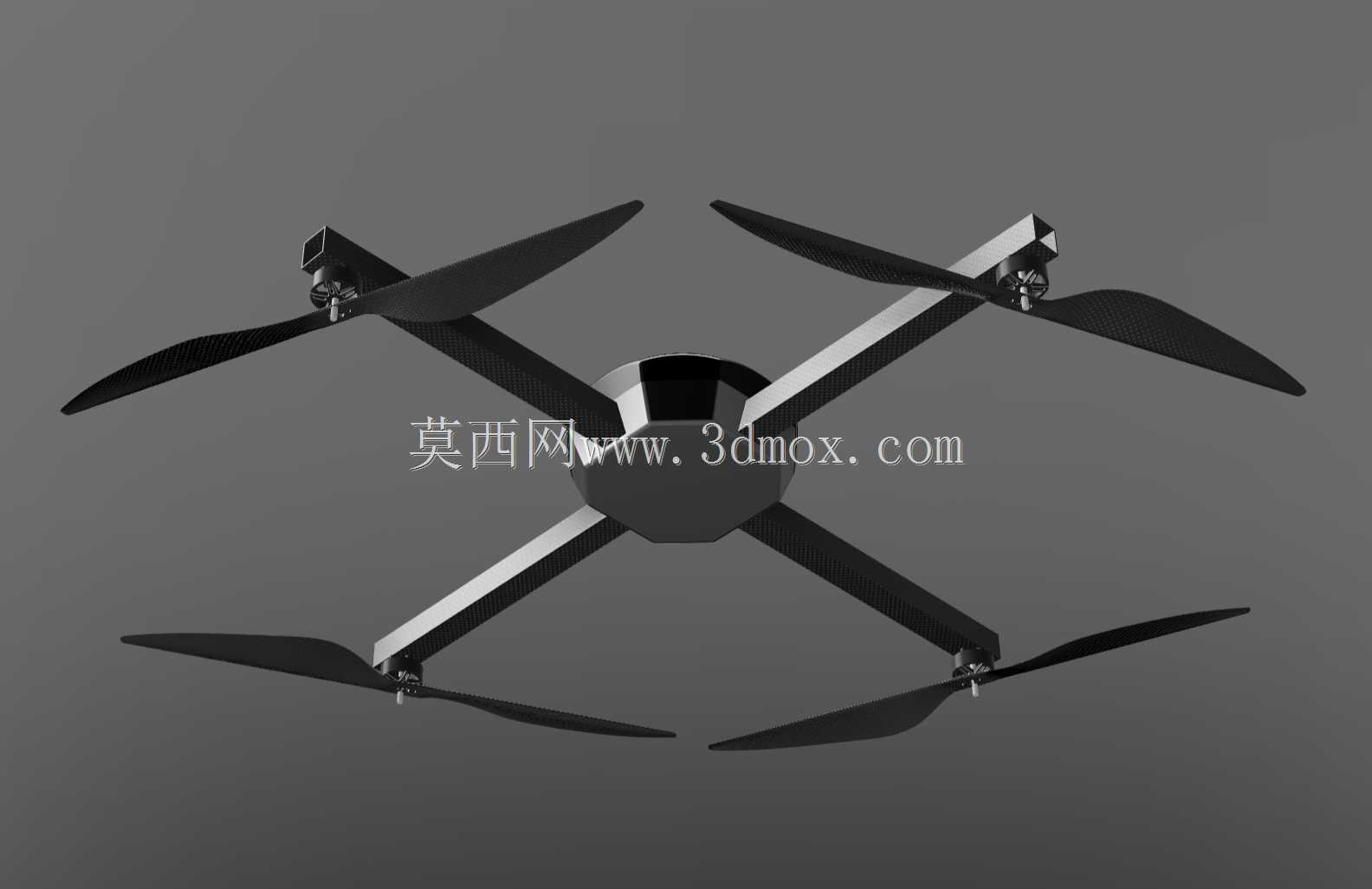

　　机臂是整机受力传递的关键部分。旋翼产生的升力通过电机座传递到机臂，再汇聚到中心机身，因此机臂与中心壳体的连接区域需要保留足够的刚性过渡。模型中四根机臂沿中心对称展开，末端设置电机安装位，电机轴线与机身基准面保持垂直，以保证螺旋桨旋转平面一致。若后续进行详细工程设计，可在机臂根部增加加强筋或采用夹装结构，降低长期起降振动带来的松动风险。机臂长度并非随意确定，它直接决定相邻螺旋桨之间的安全间隙，也影响电机扭矩、转动惯量和姿态响应。

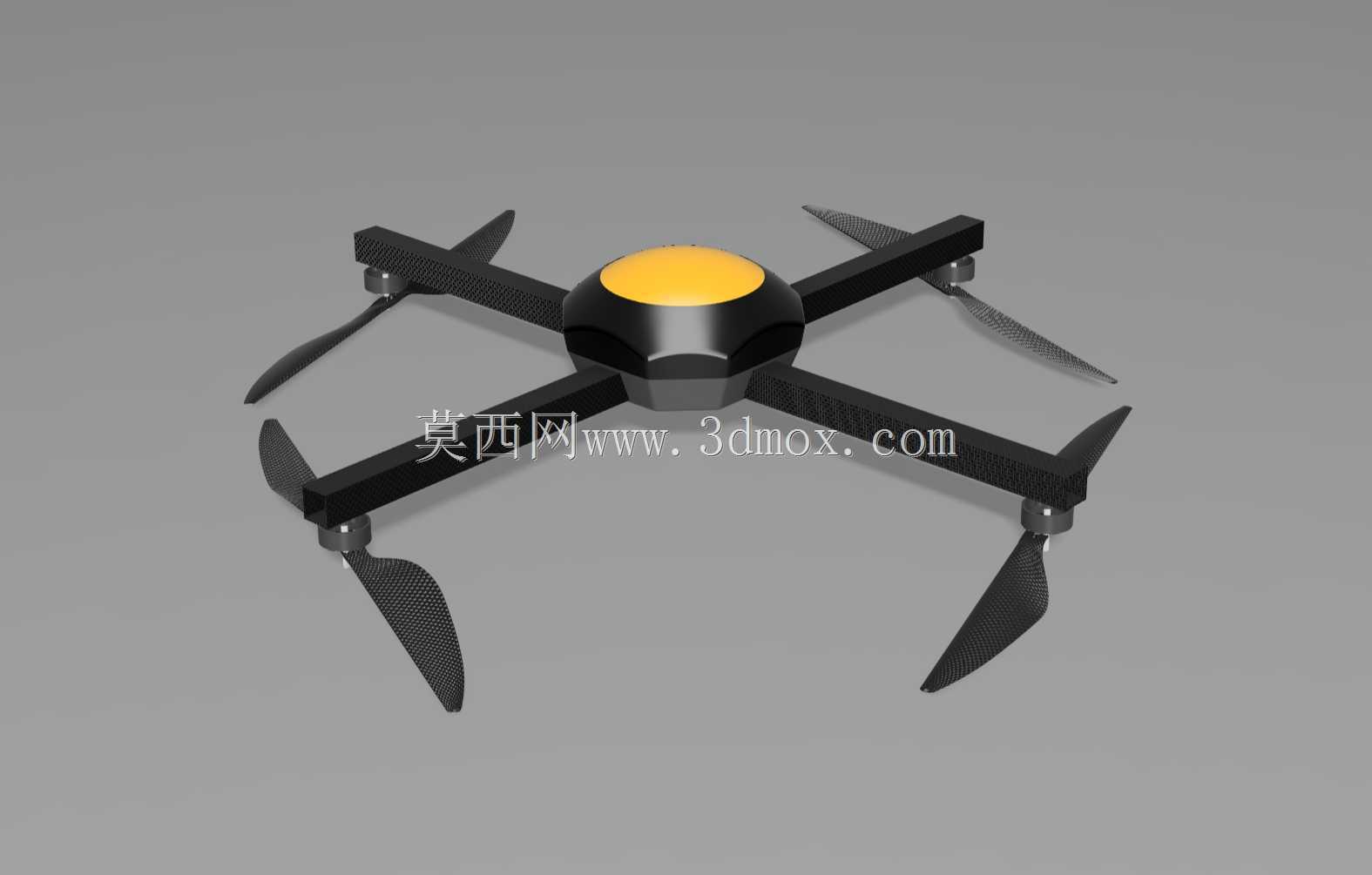

　　中心机身采用近似圆润的壳体造型，上部黄色区域可作为航灯、顶盖或视觉识别区域处理，下部则预留电池与任务模块的安装空间。实际结构中，中心舱需要兼顾电池插拔、飞控固定、线束走向和散热通道。电池通常布置在机身重心附近，并尽量靠近旋翼升力平面，以减少姿态变化时的配重偏移。飞控板应安装在振动较小、方向基准明确的位置，电调与电机之间的三相线沿机臂内部或下方固定，避免线束外露后被螺旋桨气流扰动。

　　旋翼系统采用两正两反的配对方式，相邻螺旋桨旋转方向相反，用以抵消反扭力矩。桨叶与电机轴之间需要明确锁紧结构，常见方式包括自锁螺母、压盖或快拆桨座。三维建模时应重点检查桨叶在最大旋转范围内与机臂、脚架、外挂设备之间的距离，尤其在机身带俯仰角飞行时，不能只按水平悬停状态判断间隙。螺旋桨下方若布置相机或传感器，还要考虑气流遮挡引起的姿态扰动和画面振动。

　　起落与防护边界同样是结构方案中的重点。迷你机型可以利用机臂下方高度形成简易落地间隙，也可以在后续版本中增加轻量化脚架，保护电池舱和底部载荷。脚架高度需要满足两个条件：一是地面停放时螺旋桨不接触地面，二是搭载相机或传感器时镜头不被遮挡。若用于室内飞行，还可在旋翼外圈增加保护圈，但保护圈会增加重量和迎风面积，需要在抗撞能力与续航表现之间取舍。

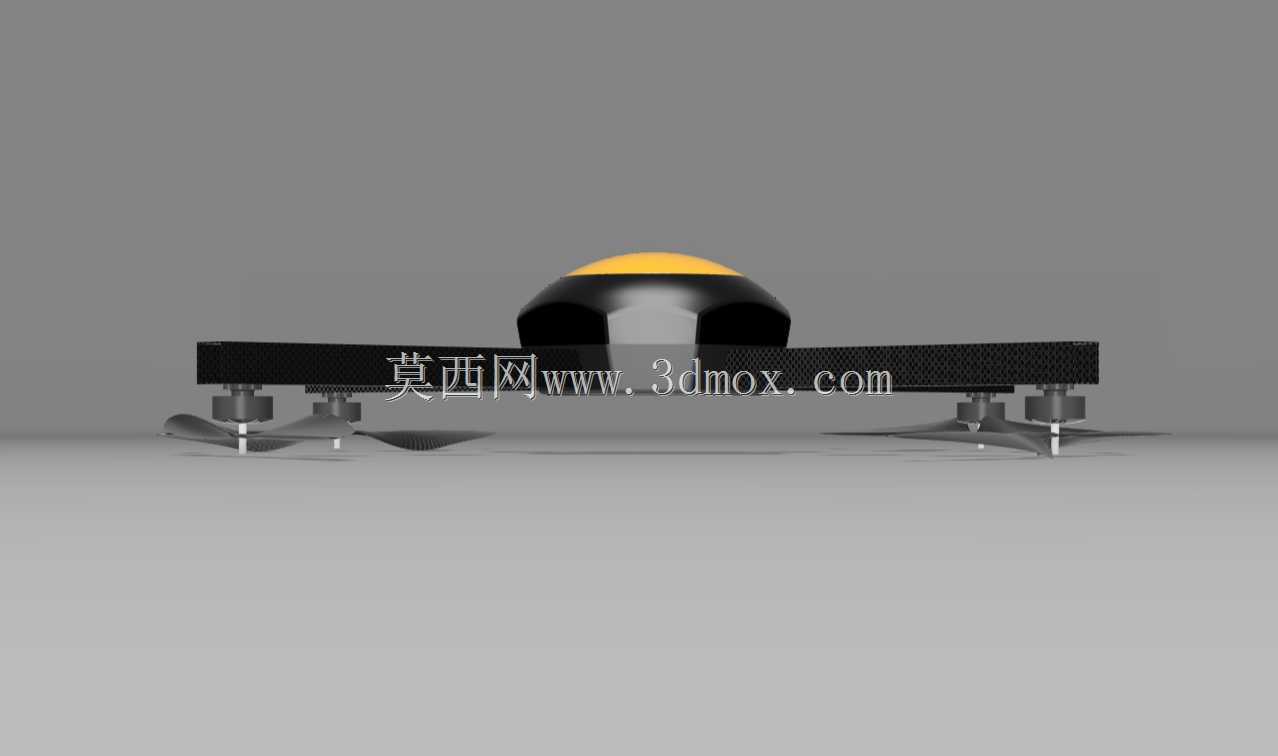

　　外形尺寸方面，该类平台的安装边界主要由旋翼扫掠圆和机臂展开宽度决定。运输或收纳时，可考虑机臂折叠或电机座快拆结构；工作状态下，则必须锁定机臂角度，避免飞行中连接位产生间隙。中心壳体的宽度应满足电池和飞控布置，而不是盲目缩小，因为过度压缩内部空间会导致线束弯折、散热变差和维护困难。机身顶部圆弧造型有利于减少突兀棱角，也能在轻微碰撞时降低壳体应力集中。

　　从建模思路上看，整机可以按中心舱、机臂、电机座、螺旋桨、起落支撑和内部载荷六个层级拆分。中心舱作为装配主基准，四根机臂通过圆周阵列或对称约束生成，电机与螺旋桨按旋翼轴线装配。这样既能保证几何对称性，也方便后续调整轴距、桨距和机身高度。对于结构工程师而言，真正需要反复核对的是质量分布、连接强度、旋翼间距、检修开口和载荷安装面，而这些因素共同决定了迷你四旋翼从外观模型走向可飞行样机的可行性。
