长弧形多工位五轴数控加工承载梁

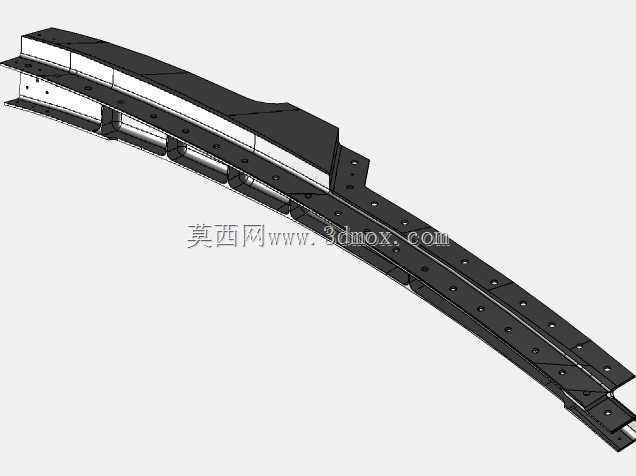

　　这套长弧形承载梁结构面向多轴联动数控加工场景搭建，整体沿纵向呈平缓弯曲走向，属于典型需要五轴摆头或摆台联动才能一次装夹完成多面加工的细长类构件。现场拿到这类零件时，最先要确认的不是刀路本身，而是毛坯在工作台上的装夹悬伸比例——梁体总长较大、截面高度相对窄，如果两端支撑跨距拉得太开，中段在精加工侧壁和孔系时会出现让刀振纹，因此工艺排布上通常会在弧形梁的内侧拐点位置增加辅助支撑点，支撑点要避开后续要铣削的安装面和孔位，优先选在实体余量较厚的非配合区域。

　　从结构功能上看，梁体上沿布置了连续的黑色覆盖护板，护板随梁的弧线折弯成型，既承担加工区域切屑飞溅的遮挡作用，也作为管路、线缆走线的依托面；护板与下方基体通过沿长度方向均布的小孔紧固件连接，孔位间距在三维建模时需要同步匹配紧固件头部沉孔深度，避免五轴加工摆角状态下刀具与已装配护板发生干涉。基体侧面分层开设了多组圆形安装孔与长圆形调节孔，长圆孔的设置允许配套滑台、定位块在装配时沿梁长方向做微量位置补偿，抵消焊接或粗加工后产生的弧线累积偏差，这一点在长弧形构件里非常实用——纯圆孔定位对弧长公差要求过严，现场配作难度会大幅上升。

　　设计思路上，该梁没有采用整体等截面型材，而是在弧线曲率变化较大的中段做了局部加厚和立面补强，两端连接头则预留了与变位机、回转工作台对接的基准端面。建模时先扫掠出梁的中心弧线，再以可变截面控制不同区段的腹板高度，曲率大的区段腹板高度适当抬高以提升抗弯刚度，曲率平缓的远端区段则缩减截面尺寸，控制整体重量。孔系排布遵循工艺基准统一原则：所有正面孔、侧面孔和底面安装槽尽量在一次五轴装夹中完成，坐标系跟随梁的弧线分段建立，避免二次装夹带来的位置度偏差。

　　实际加工用途中，这类梁常作为多工位柔性加工线的过渡承载件，上方可安装工件定位托架、气动压紧机构或检测传感器支架，工件随梁体弧线输送或摆位，配合五轴机床完成复杂曲面件的侧面、斜面及倒扣特征加工。安装边界方面，梁两端的对接法兰面需要预留与工作台T型槽对齐的螺栓过孔，法兰底面加工出定位止口，止口配合间隙控制在小间隙配合区间，保证梁体吊装上线后能快速复位；梁下方悬空区域要预留出切屑输送和切削液回流的空间，护板最低点距离工作台面需留出足够排屑间隙，防止积屑挤压护板产生变形。

　　刀路规划层面，梁外侧弧形轮廓采用五轴联动侧铣，刀具轴向随弧线法线方向连续摆动，相比三轴分层球刀精加工，侧壁接刀痕明显减少；内侧腹板上的密集孔群则用五轴定轴加工，每加工一段孔系就将坐标系摆动至该段法线方向，保证孔轴线垂直于局部安装面。细长梁精加工前需安排一次自然时效或振动去应力，释放粗加工后内应力，否则弧线轮廓在松开装夹后会出现回弹偏移，后续装配时护板螺钉孔会出现错位。整体结构把刚度补强、装夹工艺、装配调节和排屑防护整合在同一条弧形梁上，适配多轴加工工位对承载件曲面适应性和位置精度的双重要求。
