变径轴套类车削加工零件结构设计

项目分类:机床加工 发布时间:2024-11-12 ID:792420
  • 变径轴套类车削加工零件结构设计
  • 变径轴套类车削加工零件结构设计
  • 变径轴套类车削加工零件结构设计
  • 变径轴套类车削加工零件结构设计

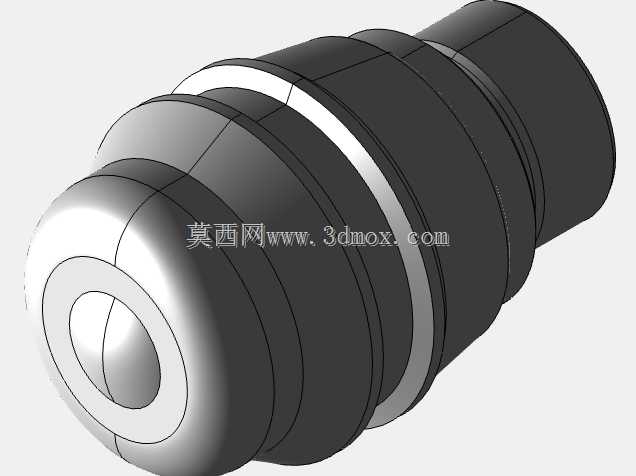

  该零件为典型回转体车削加工构件,整体采用同轴变径结构设计,主体分为大直径圆柱段与小直径阶梯凸台段两部分,两段同轴度公差控制在0.02mm以内,满足高速回转工况下的动平衡要求。大直径圆柱段外圆表面粗糙度要求Ra1.6,作为装配定位基准面,与配套安装座的内孔采用H7/g6间隙配合,装配后可实现快速轴向定位,无需额外调整即可保证同轴精度。小直径段设置两道环形退刀槽,槽宽2mm、槽深1.5mm,既为车削螺纹工序预留退刀空间,也可作为装配时的密封件安装槽,适配O型密封圈实现静密封功能,防止工况下介质渗漏。零件端面设计有1×45°倒角,去除加工毛刺的同时,可引导装配时顺利插入配合孔,避免刮伤配合面。从加工工艺角度看,

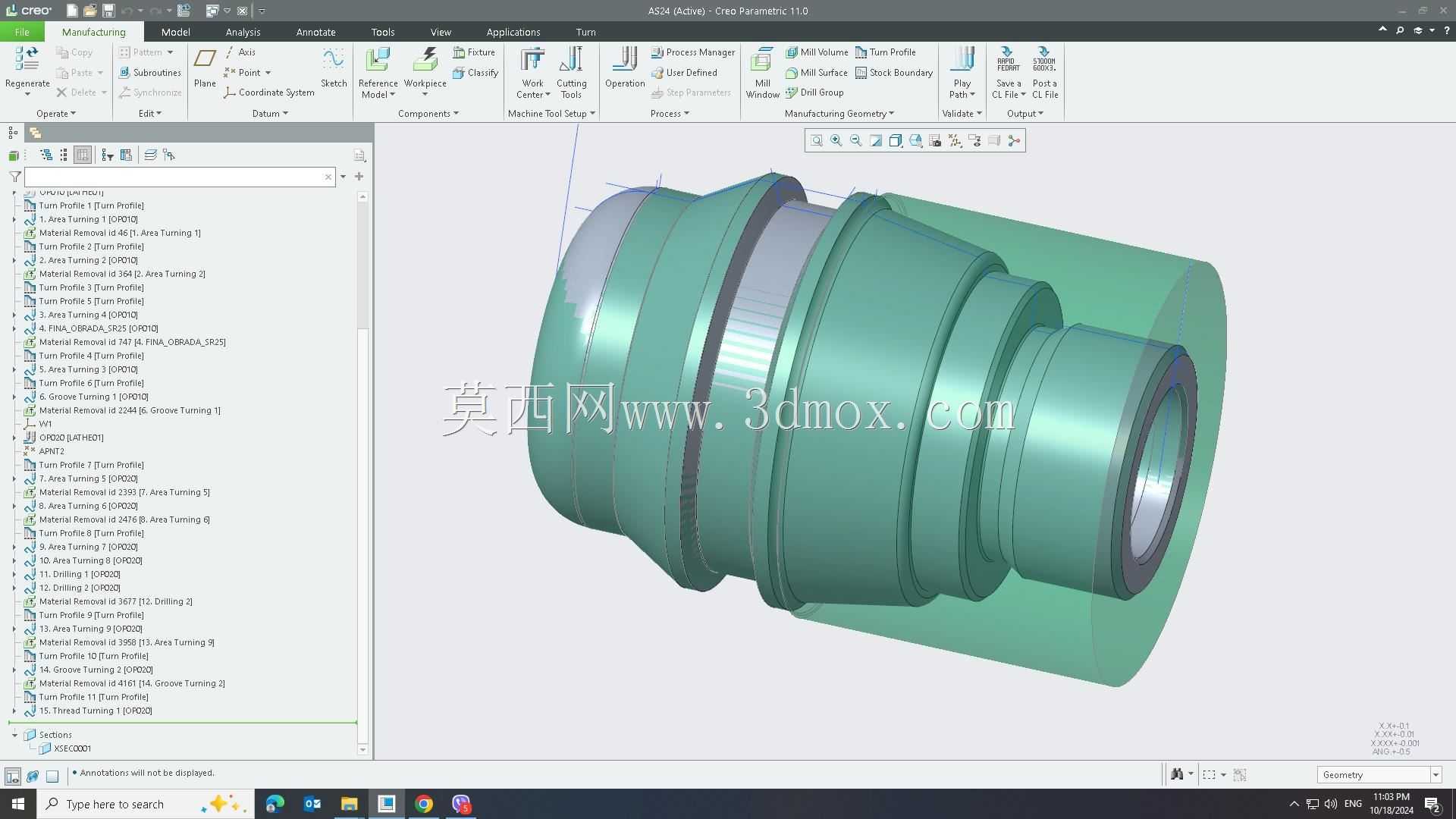

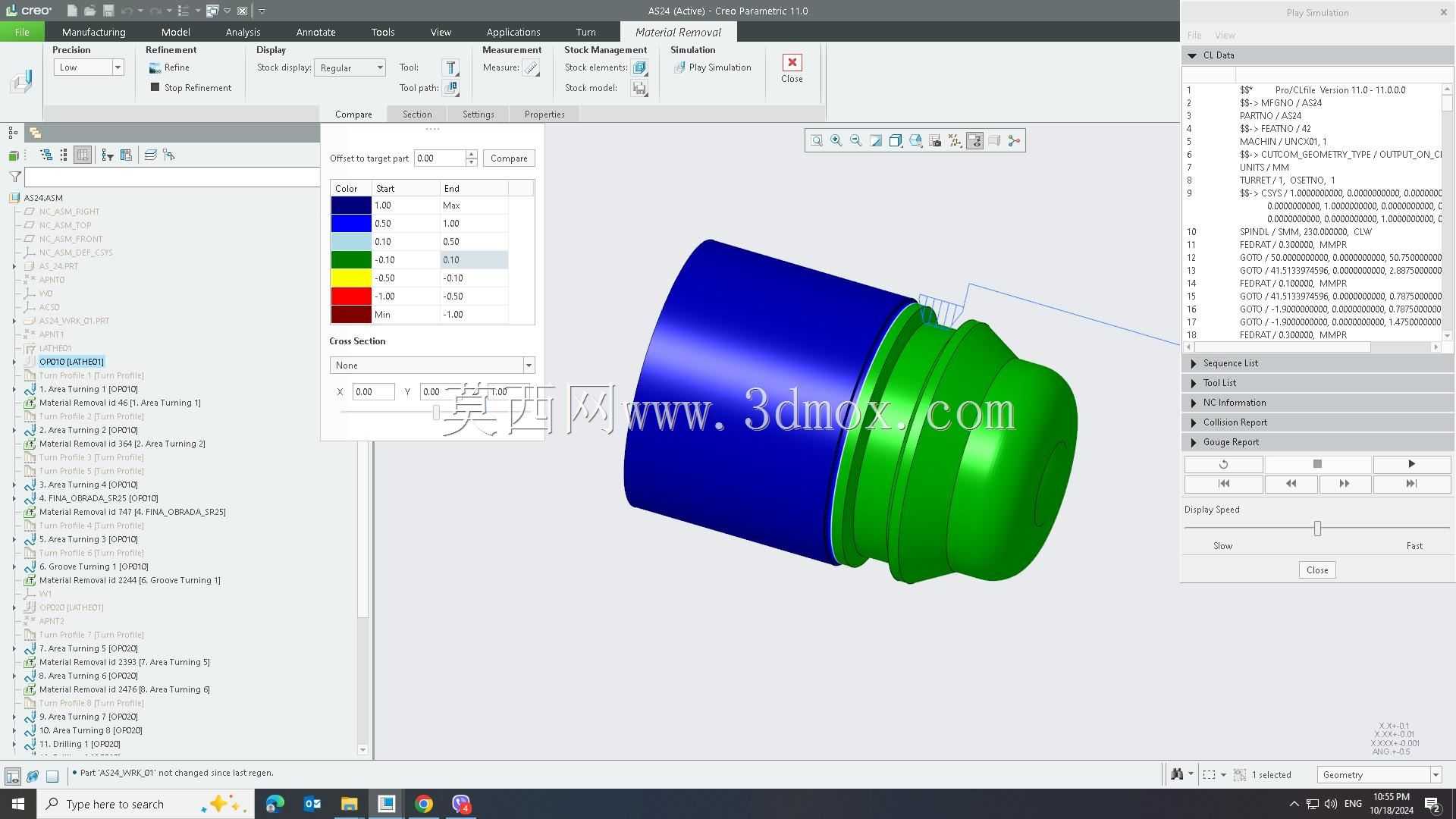

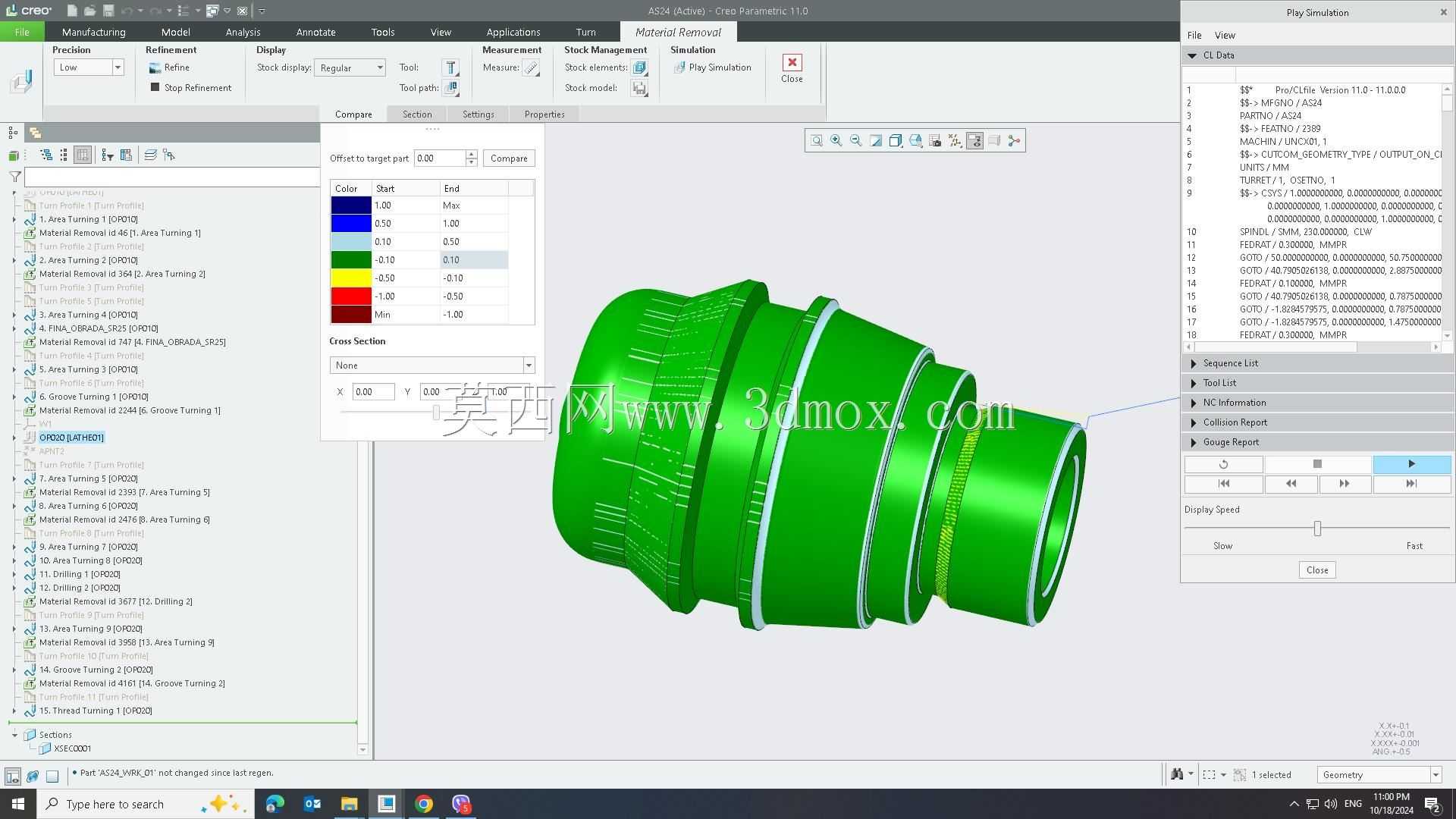

  该零件完全适配数控车床一次装夹完成全部工序,毛坯选用φ65mm圆棒料,装夹后先粗车外圆留0.3mm精加工余量,再精车各段外圆、端面及倒角,最后切槽完成加工,全程无需二次装夹,可有效避免装夹误差带来的同轴度超差问题。在实际应用场景中,这类零件多用于流体管路的连接过渡段,大直径段与稳压设备的输出端壳体连接,小直径段对接外接管路,通过端面密封与圆柱面定位实现稳定连接,可承受1.6MPa的工作压力,适配常规工业流体输送工况。设计过程中重点考虑了加工经济性与结构可靠性的平衡,所有加工面均为车削可实现的回转面,无需额外铣削、钻削工序,单件加工节拍可控制在8分钟以内,适合批量生产。零件轴向总长度为42mm,大直径段外径为60mm、长度28mm,

  小直径段最大外径为38mm、长度14mm,安装时轴向预留2mm的窜动间隙,可补偿工况下温度变化带来的热胀冷缩变形,避免配合面出现应力集中。阶梯过渡处采用R2mm圆角过渡,减少应力集中系数,在交变载荷作用下可有效降低断裂风险,提升零件疲劳寿命。外圆表面未设置额外的装夹平面,依靠三爪卡盘夹持毛坯外圆即可完成全部加工,装夹定位基准与设计基准重合,加工精度更容易保证。密封槽的尺寸公差控制在±0.05mm,可适配线径3.5mm的标准O型圈,压缩率控制在20%-25%之间,兼顾密封性能与密封圈使用寿命。零件材料选用45号优质碳素结构钢,加工完成后进行调质处理,硬度达到HB220-250,具备足够的强度与韧性,可满足常规工业环境下的使用要求,若用于腐蚀工况可更换为304不锈钢材料,结构无需调整即可直接适配。
