家用手持吹风机外观结构三维设计

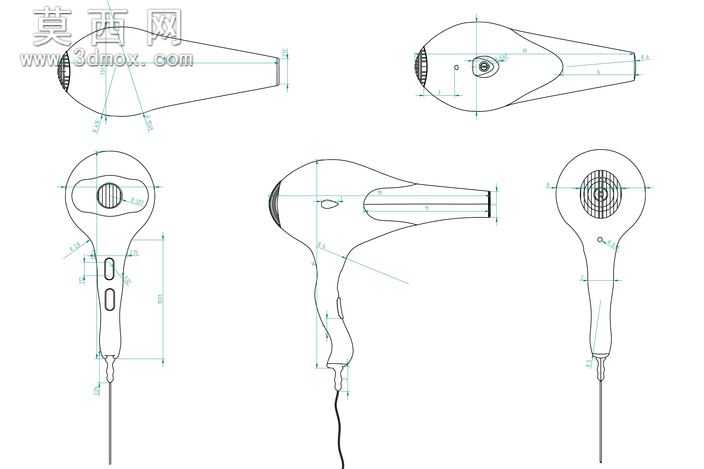

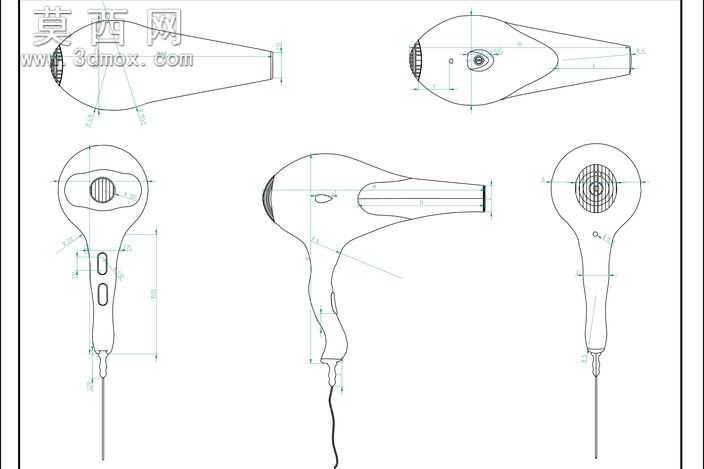

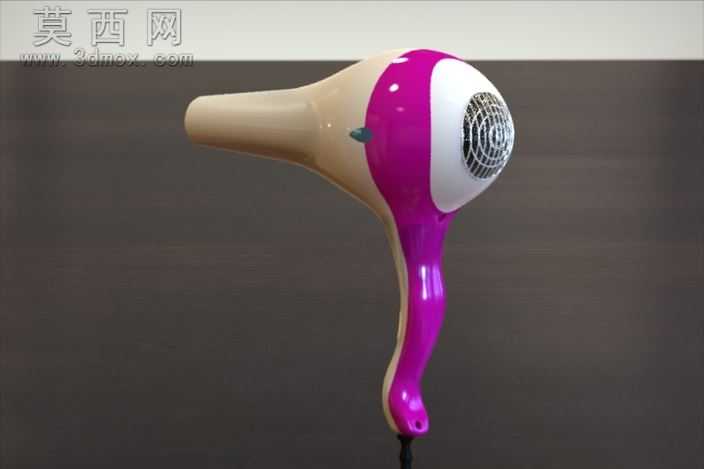

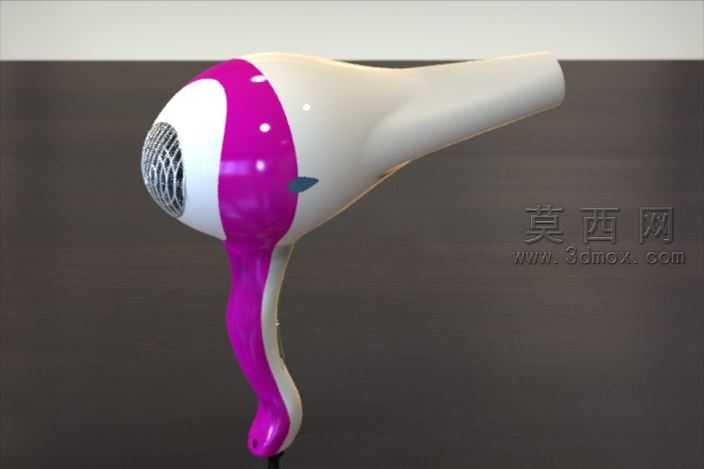

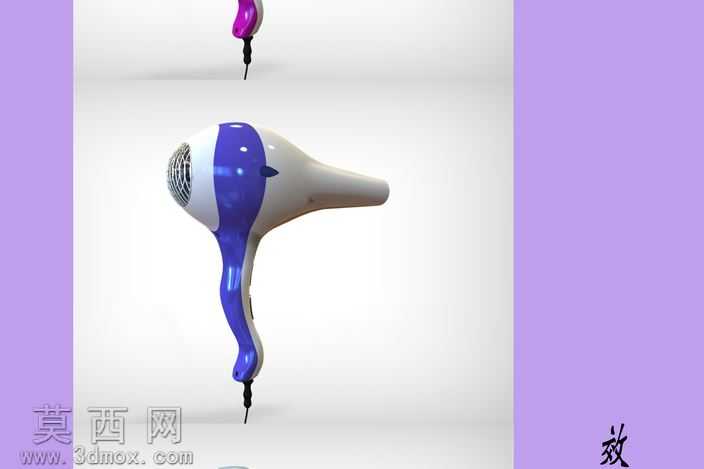

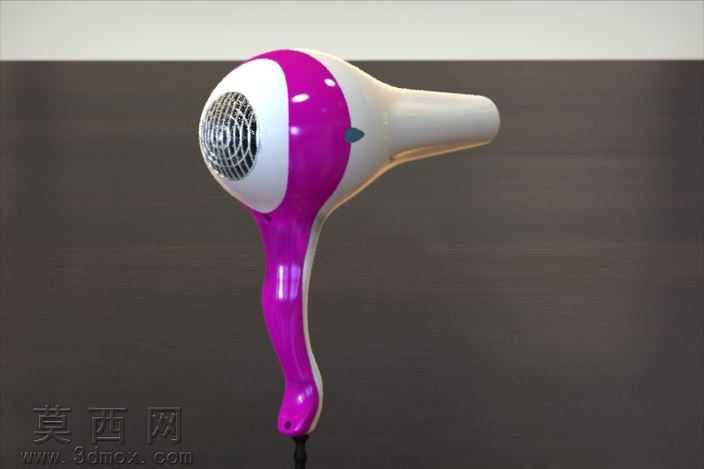

本作品为家用手持吹风机的三维建模设计，建模过程严格遵循人体工学设计逻辑，先通过多视图工程图校准整体比例，确定风筒与手柄的衔接角度，确保日常握持使用时的受力均匀，减少长时间持握的手腕负担。建模阶段采用曲面建模思路，先绘制风筒的椭球形进风端轮廓，通过放样命令生成流畅的风筒曲面，保证进风区域到出风嘴的曲面过渡顺滑无棱角，避免气流在风筒内部形成紊流影响出风效率。手柄部分依据手部握持曲线做曲面收腰处理，在开关按键区域预留精准的安装凹槽，按键位置贴合拇指自然触碰范围，同时在手柄底部做电源线出线口的圆角过渡结构，避免线材长期弯折出现破损。模型完整还原了吹风机的核心结构细节：进风端的防护格栅采用环形阵列的栅格结构，既保证进风通畅又能防止异物吸入；风筒内部预留了发热组件、风机的安装空间，各部件的装配间隙控制在合理公差范围内；手柄处的档位开关、防滑凸点都做了精细化建模，表面纹理贴合实际产品的触感设计。材质设置上，风筒主体采用哑光耐高温塑料材质，调整材质的粗糙度参数模拟日常家电的磨砂质感，出风嘴区域添加轻微的金属质感涂层材质，开关按键采用亮面塑料材质形成视觉区分，电源线采用柔性橡胶材质，还原线材的自然垂坠形态。设计过程中充分考虑产品的落地可行性，所有曲面都做了壁厚抽壳处理，壁厚均匀控制在2mm符合注塑生产的工艺要求，各部件的衔接处都预留了卡扣安装位，无需额外粘接即可完成装配，整体模型既满足外观设计的审美需求，也具备结构设计的实用性，可直接用于产品外观评审、结构验证以及后续的生产开模参考，多视图的工程图也完整标注了各部位的关键尺寸，方便设计人员快速调整参数适配不同功率的产品需求。
