530节距传动链轮三维结构设计

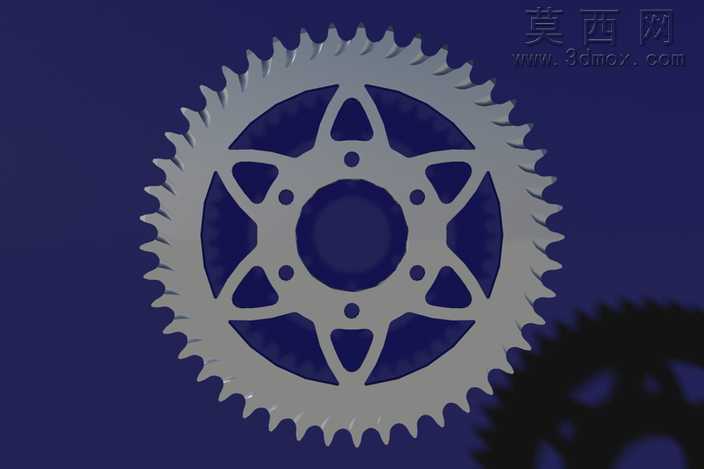

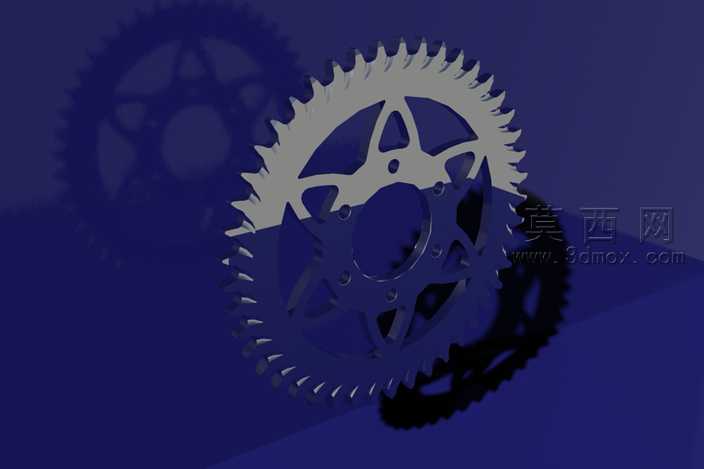

本作品为530节距传动链轮的三维设计成果，建模过程严格遵循链传动设计规范，以保证链轮与对应规格链条的啮合精度为核心目标开展结构设计。建模阶段首先依据530链条的节距、滚子直径、内节内宽等核心参数，推导计算出链轮的分度圆直径、齿顶圆直径、齿根圆直径等关键尺寸，通过参数化绘制方式生成符合啮合要求的渐开线齿形轮廓，逐齿校验齿形角度与齿槽弧度，确保每一个轮齿的尺寸精度都能满足链传动的平稳啮合要求，避免传动过程中出现卡链、跳齿、异常磨损等问题。轮体部分采用轻量化辐板式结构设计，中心设置适配传动轴的安装轴孔，轴孔周边均匀分布多个定位安装小孔，用于实现链轮与传动轴的周向固定，传递工作扭矩；辐板区域设计为六组对称分布的三角形镂空结构，在保证轮体整体结构强度、抗扭刚度与抗冲击性能的前提下，有效降低链轮自身重量，减少传动系统的转动惯量，提升传动响应速度，同时兼顾结构的视觉美观性。材质设定上针对链轮的实际工作场景，轮齿部分赋予高耐磨合金钢材质属性，模拟表面淬火处理后的金属质感与硬度特性，辐板与轮毂部分可根据使用需求匹配对应结构钢材质，通过材质参数的差异化设置，清晰区分链轮不同部位的功能属性。渲染阶段采用深蓝色纯色背景突出链轮主体结构，通过合理的光影布置展现轮齿的轮廓细节、镂空结构的层次关系与金属材质的质感，完整呈现链轮的整体结构形态与设计细节。整个设计过程兼顾链轮的传动功能性、结构可靠性与轻量化需求，可用于链传动系统的结构演示、装配模拟、工程设计参考以及相关机械产品的开发验证，能够直观展现标准规格链轮的结构特征与设计要点。
