菱形数控车削可转位切削刀片

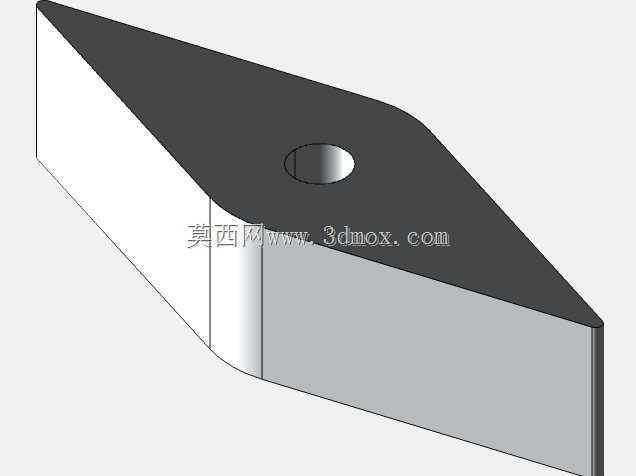

　　该模型呈现的是一片菱形轮廓的可转位车削刀片，属于数控车床上最常用的机夹式切削刀具之一。整体为带中心孔的扁平菱形片体，上下面平行，刃口沿菱形外缘分布，中部开设圆形通孔，用于通过螺钉或杠杆机构将刀片压紧固定在刀杆上。这种结构的核心价值在于：当一个刀尖磨损后，只需松开夹紧件将刀片转过一个角度，即可换用新的刀尖继续加工，无需重新对刀磨刀，大幅缩短换刀辅助时间。

　　从实际加工场景看，这类刀片广泛用于卧式数控车床、车削中心及普通车床上，承担外圆车削、端面车削、仿形车削与倒角等工序。菱形刀尖角度较小，刀尖锋利、径向切削力相对集中，特别适合细长轴、薄壁套以及需要较大切深的仿形轮廓加工；其尖锐的刀尖能够深入凹槽与台阶根部，完成普通方形刀片难以接近的型面。在批量生产轴类、盘套类零件时，操作者通常依据工件材料选择对应牌号的刀片基体与涂层，再按粗车、半精车、精车分工序选取不同刀尖圆弧与断屑槽型。

　　设计思路上，模型重点还原了刀片的几何边界与安装关系。菱形外形决定了切削刃的有效长度与主偏角范围，中心孔的位置与直径直接对应标准夹紧螺钉规格，孔轴线与刀片上下平面保持垂直，保证压紧后刀片底面与刀杆支承面贴合可靠。刀片厚度方向的尺寸需与刀杆刀片槽匹配，过厚会导致压紧不到位，过薄则夹紧后悬空产生振动。刃口处通常带有微小倒棱或钝化处理，用以增强刃口强度、抑制崩刃，这一细节在建模时可通过刃口区域的小倒角或圆角体现。

　　外形与安装边界方面，菱形刀片的内切圆直径、刀尖圆弧半径、厚度与孔位是选型与建模的关键参数。内切圆决定刀片规格系列，刀尖圆弧影响表面残留高度与刀具寿命，孔位则保证转位后各刀尖相对机床主轴的位置一致性。装配时，刀片落座于刀杆刀槽，支承面承受主切削力，夹紧螺钉穿过中心孔将刀片压向定位侧面；建模时应保证孔与螺钉之间留有合理间隙，刀片侧面与刀槽定位面贴合，刀尖伸出长度适中，避免干涉工件与卡盘。

　　结构上，片体上下表面在工作中分别对应不同的装夹朝向，断屑槽通常压制在前刀面，使切屑流经时被强制卷曲折断，避免长切屑缠绕工件与刀具。模型以实体形式表达了刀片的整体块体、中心通孔与菱形尖角，刃口边线清晰，便于在装配环境中检查刀具与工件、刀塔之间的干涉，也可用于刀杆设计、切削仿真与加工工艺演示。对于结构设计与编程人员而言，准确还原刀片轮廓、孔位与厚度，是建立刀具库、规划走刀路径与校核换刀空间的基础。
