大幅面PVC布料数控切割绘图设备

　　这套大幅面数控绘图切割设备主要面向柔性卷材与片材的平面加工场景，常见于广告喷绘、PVC篷布加工、服装裁剪、膜结构下料、软玻璃裁切、皮革样板绘制等车间。设备以6m×3m的有效工作台面为核心，能够一次铺放整张大幅面材料，减少拼接对位次数；对于需要按轮廓划线、打样或直接切割的生产环节，龙门式执行机构沿台面长边方向运行，横向刀笔组件再完成跨幅移动，从而覆盖整个矩形加工区域。

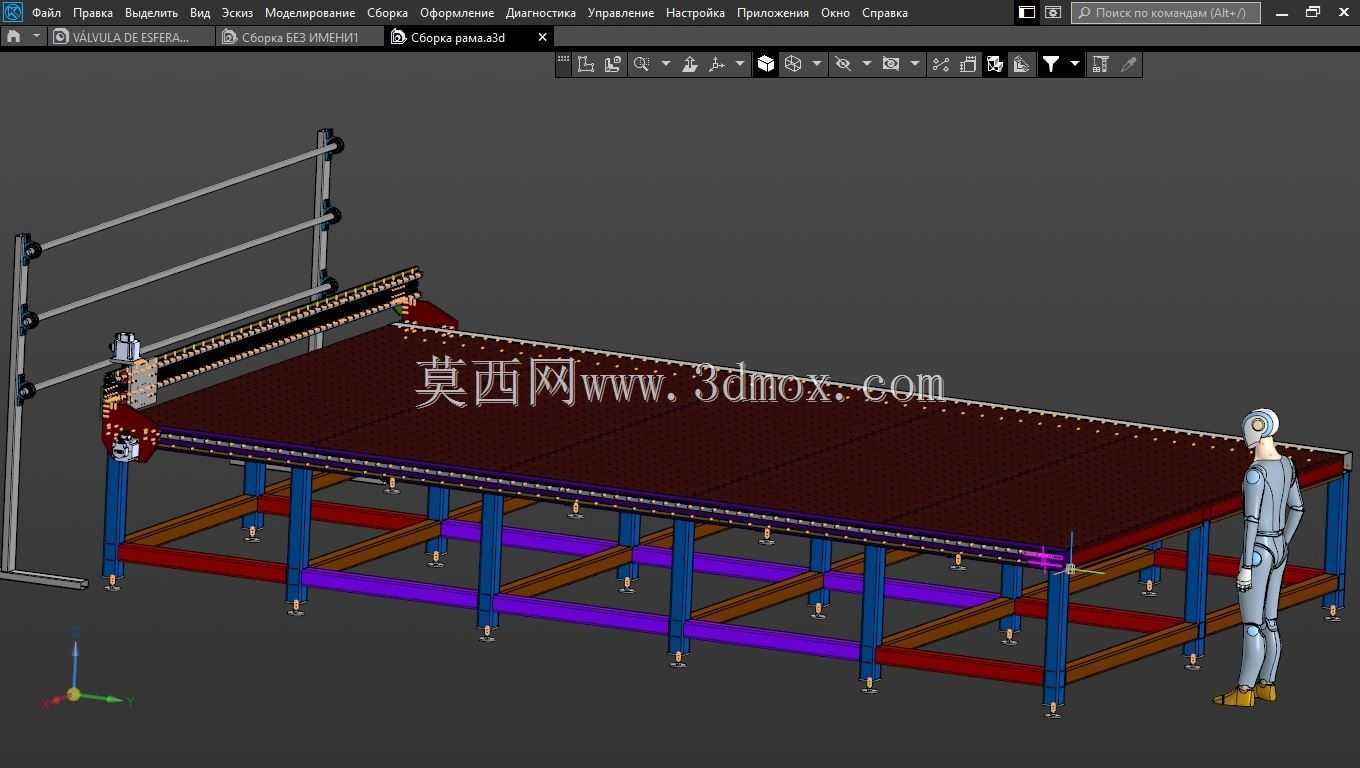

　　从结构布置看，设备采用低位平台加双侧导向支承的形式。台面下方由多组立柱支撑，立柱之间通过纵向、横向梁件连接，形成稳定的框式底架。底架杆件在模型中通过不同颜色区分装配层次，实际设计时可选用型钢焊接框架或铝型材拼装框架：焊接框架刚性更强，适合连续裁切和较大进给速度；型材框架调整方便，便于运输后现场组装。支腿底部预留可调脚杯位置，用于在不平整地面上校正台面水平，避免布料铺放后出现局部起伏。

　　工作台面承担材料承托功能，表面需要保持平整、耐磨并具有适当摩擦特性。PVC布料、灯箱布、软膜等材料铺放后，若发生滑移，会直接影响轮廓尺寸，因此台面设计不能只关注外形，还要考虑材料固定方式。实际应用中可配合压条、夹具、真空吸附或摩擦台面使用；对于轻薄卷材，两侧张紧机构和前端压料装置能够消除褶皱，使刀笔沿设定轨迹运行时获得稳定基准。

　　龙门执行部分是设备的运动核心。横梁跨越工作台宽度，两端与纵向导向系统连接，沿台面前后方向移动；横向滑座安装在横梁上，携带绘图笔、刻刀或裁切头完成左右运动。模型左侧可见较高的挂架与杆件结构，这类结构通常用于材料导向、卷材支承或辅助张紧，使布料在上料、展开和裁切过程中保持受控。长跨距横梁需要重点控制挠度，若梁体刚度过低，高速运行时会产生振动，表现为切割边缘锯齿、线条偏移或转角过冲；因此在三维结构设计阶段，应结合梁截面、导轨安装面、滑块间距和驱动位置进行刚度校核。

　　传动路线可按设备精度等级选择。常规绘图与轻切割可采用齿轮齿条配合直线导轨，长行程下成本较低、维护方便；对轮廓精度要求更高时，可在横向轴采用同步带或丝杠传动，并配置伺服或步进驱动。龙门双轴同步问题不可忽视，两侧驱动若响应不一致，会造成横梁偏摆，长期运行还会加剧导轨磨损。建模时需要把电机、联轴器、减速器、齿条、滑块、限位开关和拖链位置一并表达，避免后期装配时出现运动干涉。

　　裁切执行端的设计取决于材料工艺。绘图工况下，笔架只需完成落笔、抬笔和平面轨迹运动；切割PVC布料时，则需要考虑刀具下压力、刀尖补偿、转角抬刀以及材料厚度。软质材料切割不宜单纯依靠加大压力，过大的压力会损伤台面并使刀路周围材料变形；更合理的方式是控制刀具伸出量、进给速度和压料状态。对于较厚PVC或复合布料，还可扩展振动刀、轮刀或热裁装置，但主机架需要预留安装接口和维护空间。

　　安装边界方面，设备本体占地接近6m×3m，外围还必须保留操作和维护通道。上料端应留出卷材展开与人员铺布空间，侧面需保证电控柜、气路或吸尘附件可达，龙门行程两端要设置机械限位与缓冲位置。厂房布置时不能只按台面尺寸规划，还应考虑长梁吊装、框架分体进场、地面承载以及电源气源位置。若设备用于连续生产，台面前后的堆料区域也要纳入动线，否则会出现上料距离过长、半成品周转不畅的问题。

　　三维建模过程中，这类设备的价值不只在于外观展示，更在于确认长行程机构的装配关系。导轨安装面是否平行、横梁与端梁是否正交、拖链弯曲半径是否足够、刀具在全行程内是否低于安全边界、人工铺布时是否与驱动部件发生干涉，都可以在模型中提前检查。对结构设计人员而言，底架焊点或螺栓连接位置、可调脚杯调节量、龙门梁分段连接方式以及运输拆分尺寸，是从数字模型走向现场安装时必须落实的细节。整体来看，该设备围绕大幅面柔性材料的绘图与裁切需求构建，结构形式直白但对刚性、平直度和张紧稳定性要求较高，适合作为专用数控裁剪装备的结构设计参考。
