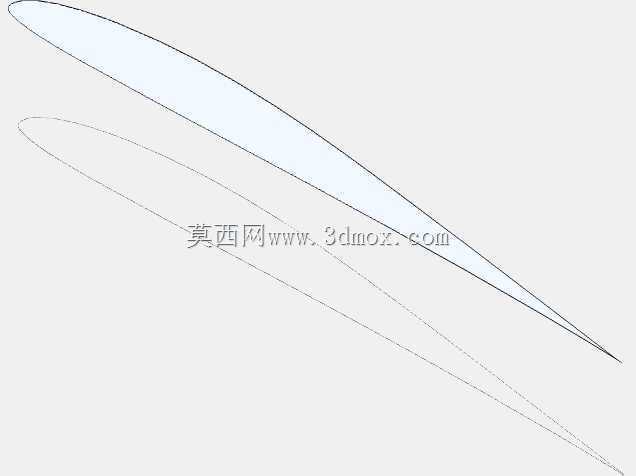

航空低速翼型E387气动剖面三维造型

　　在小型低速飞行器、无人机机翼以及教学型风洞试验件的前期方案论证中，翼型剖面往往是决定升阻特性、失速迎角范围和结构布置空间的核心几何要素。E387属于典型的低速高升力翼型族，前缘圆润、后缘收窄，上表面具有明显的拱度，下表面相对平缓，这种曲率分布能够在较低雷诺数下维持较长的层流附着段，并在中等迎角范围内提供稳定的压差升力，因此常被用于固定翼无人机、滑翔机外翼段、航模验证机以及高校流体力学课程中的二维算例。

　　从三维建模角度看，这类平面翼型并不是简单绘制一条封闭轮廓即可投入使用。实际工程中需要先依据标准翼型坐标点建立弦向归一化曲线，再通过样条拟合控制前缘半径、最大厚度位置和后缘闭合方式。若坐标点直接连线，前缘区域容易出现折点，导入CFD前处理后会在壁面附近生成畸变网格，导致边界层速度梯度计算异常；因此建模时通常对前缘和上翼面加速区进行曲率连续处理，同时保留后缘较小的有限厚度，避免几何上出现零厚度边而造成面网格质量下降。

　　该剖面的应用价值主要体现在气动分析与外形验证两个层面。进行CFD计算时，二维翼型可作为机翼展向截面的基础，通过设置远场、对称面或周期性边界，评估不同迎角下的压力系数分布、升力系数、阻力系数及失速趋势。对于结构设计人员，剖面还决定了翼梁、翼肋、蒙皮和内部走线空间的布置边界：最大厚度附近可布置主承力翼梁，前缘内腔可容纳防除冰管路或配重，后缘较薄区域则适合衔接襟副翼铰链与舵机安装座。若后续需要生成三维机翼，可将该剖面沿展向按弦长、扭转角和后掠位置进行多截面放样，使根梢过渡与气动设计要求保持一致。

　　外形尺寸与安装边界需要围绕弦长建立。翼型坐标通常以弦长为1进行无量纲表达，实际使用时按设计弦长缩放，例如小型无人机可取百余毫米至数百毫米弦长，风洞试验件则根据试验段截面阻塞率限制确定弦长和展长。建模过程中应明确弦线方向、前缘点、后缘点和厚度方向，避免装配时把气动零点与机身基准面混淆。机翼与机身对接时，还要考虑安装角、上反角以及翼根整流区域，剖面本身虽为二维几何，但其弦向位置和扭转分布会直接影响整机配平。

　　在网格划分环节，翼面曲率变化对近壁网格尺寸十分敏感。前缘驻点附近流动方向变化剧烈，需要沿法向布置足够细密的边界层网格；上翼面吸力峰位置应控制网格纵横比，防止压力曲线出现非物理波动；后缘尾迹区则应保留一定的网格延伸范围，使尾流速度亏损能够被合理捕捉。若用于教学或多方案对比，可在同一剖面基础上调整迎角、雷诺数和湍流模型，观察层流分离泡、附面层转捩及后缘分离对升阻曲线的影响。

　　设计思路上，E387这类翼型并不追求跨声速区域的薄翼阻力特性，而是强调低速条件下的升力线斜率、温和失速和较好的制造容差。对于复合材料蒙皮或泡沫芯机翼，圆润前缘还有利于铺层贴合和手工成型，减少局部褶皱；对于数控加工风洞模型，则可依据该曲面检查刀具半径与前缘最小曲率的干涉情况。后缘虽然尖锐，但工程样机中一般不会加工成理论零厚度，而是保留均匀窄边，以提高刚性并避免操作损伤。

　　在整机协同设计中，翼型剖面还需要与结构重量、重心范围和操纵面效率共同权衡。厚度较大的区域虽然提供了承力和设备空间，但也会增加压差阻力；过度追求低阻力而减薄后缘，又会限制舵机拉杆和铰链布置。通过三维模型将气动外形、翼肋站位、梁轴线和蒙皮分块统一表达，可以在方案阶段就发现曲面与内部构件之间的间隙问题，减少后续反复修模。对于需要进行外流场仿真的团队，干净、连续、坐标基准清晰的翼型几何，是获得可信计算结果和顺利开展机翼详细设计的前提。
