航空涡扇发动机轻量化支架优化结构

　　该承力支架属于大涵道比涡扇航空发动机外部附件安装体系中的核心连接构件，早期服役场景覆盖民航干线客机翼下吊装动力单元的载荷传递路径，一端对接发动机主承力机匣的预设安装点位，另一端衔接机翼吊挂的传力界面，工作全程需要承受发动机启动阶段的扭矩脉动、巡航工况的稳态推力载荷、飞机起降过程的交变冲击，以及湍流飞行阶段的多向振动耦合作用，传统铣削加工的初代支架为了满足刚度冗余要求，多采用实心锻件逐面去除材料的工艺路线，多余材料大量堆积在非主传力路径上，不仅自身重量居高不下，还会额外增加吊挂区域的附加载荷，拉高整机的燃油消耗率。

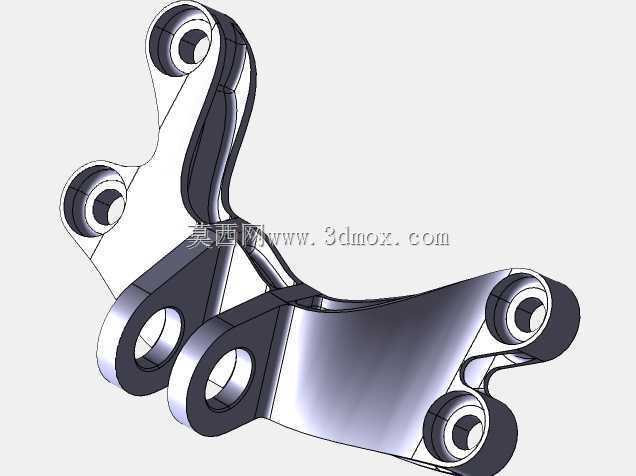

　　本次结构迭代完全围绕增材制造的工艺约束展开重构，没有沿用传统等厚度壁板、实心凸台的设计惯性，先通过多工况载荷标定锁定四个核心安装孔的边界约束：其中两处大直径同轴孔对应机匣侧的铰接安装位，孔位同轴度公差需要控制在发动机装配允许的偏差范围内，孔端预留的沉台平面用于贴合锁紧垫片，保证螺栓预紧后接触面压强均匀分布；另外两处小直径安装孔对应吊挂侧的固定点位，孔位周边的材料厚度按照螺栓预紧力的压溃阈值做了补强，避免长期交变载荷下出现孔边椭圆化变形。所有安装孔的中心距、端面轮廓尺寸完全兼容原装机的安装接口，不需要改动机匣或者吊挂的原有结构，就可以直接替换原有传统支架完成装机适配。

　　结构传力路径的梳理完全顺着载荷流向布置材料：从四个安装点向外延伸的主承力梁采用变截面弧形过渡，没有出现突兀的直角转折，载荷从孔位输入后可以顺着连续的曲面骨架均匀扩散到整个构件，不存在传统拼接支架那种焊缝位置的应力突变断层。非承力区域的大块余料被完全移除，相邻传力梁之间的镂空区域经过曲率修整，所有内边缘都做了大圆角顺滑处理，既避免了增材制造过程中粉末残留卡在死角，也消除了尖角位置的应力集中隐患，让振动载荷传递过程中不会在局部出现应力峰值。优化后构件的材料占比仅为初始实心方案的不到两成，在同等载荷边界下刚度反而优于原铣削件，固有频率也避开了发动机常用转速区间的振动频带，不会出现共振诱发的疲劳裂纹。

　　外形轮廓上所有外凸的安装凸台都和主承力骨架做了一体化融合，没有额外拼接的附属凸耳，整个构件除了安装孔的配合面需要后期精加工之外，其余曲面都可以在金属激光熔融设备上一次成型，不需要额外拼接焊接工序。支架的整体外轮廓边界完全包络在原发动机吊挂的预留安装空间内，和周边的燃油管路、线缆桥架、附件机匣外壳都预留了足够的装配间隙，即便在发动机工作出现热膨胀位移的工况下，也不会和相邻附件发生运动干涉。针对增材制造的工艺特性，结构上所有悬空面的倾斜角度都大于自支撑阈值，成型过程中不需要添加大量额外支撑，后续去除支撑的工作量被压到最低，支撑残留的打磨区域也避开了主承力曲面和安装配合面，不会损伤关键受力部位的表面完整性。

　　从服役可靠性角度看，这种顺着载荷生长出来的骨架结构，疲劳寿命表现远优于传统切削加工的等厚重型支架，重量的大幅降低还能直接减少发动机传递到机翼的附加惯性载荷，在飞机做机动动作时，吊挂区域的动态载荷峰值也会同步下降，间接提升整个动力挂载系统的安全裕度。这类设计思路也可以平移到其他航空航天承力连接件的开发场景中，打破传统加工工艺对结构形式的限制，在保证连接强度、安装精度完全符合装机要求的前提下，最大化挖掘结构材料的承载潜力。
