该结构面向小型气路、实验装置以及需要连续排出冷凝液的管路系统,核心任务是在气流通过时把夹带的液态水截留下来,并在积液达到设定高度后自动排出,避免人工频繁放水,也减少液态水进入下游阀件、仪表或执行机构。现场布置时,这类部件通常安装在冷却段之后、用气设备之前,或者放在管路低点;若气源温度较高、环境温度较低,冷凝量会明显增加,分离器的有效储液容积和排水响应速度就成为选型时需要重点核对的内容。

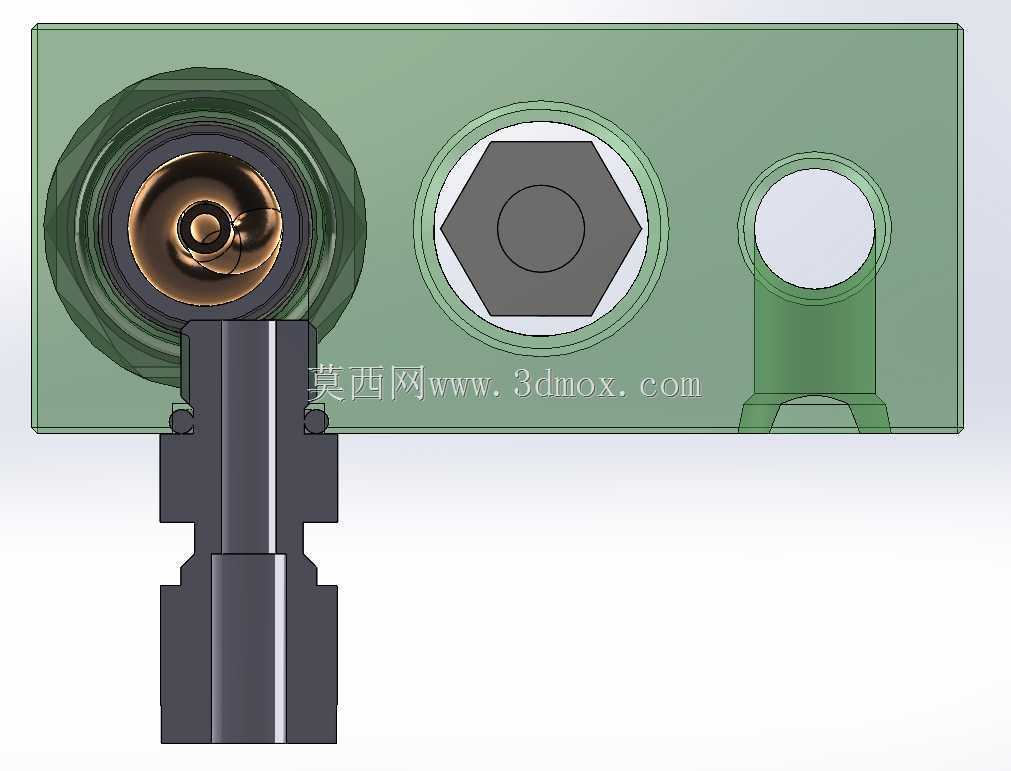

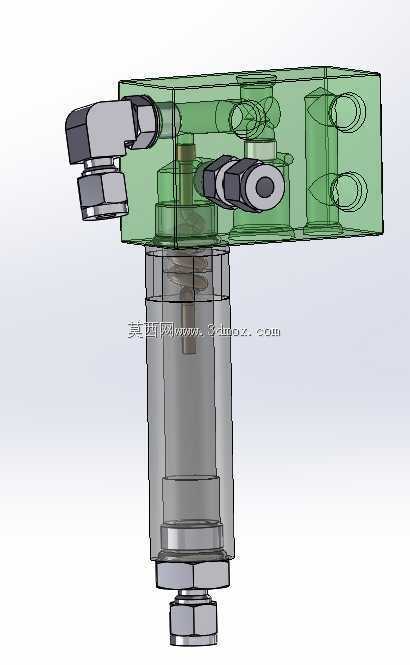

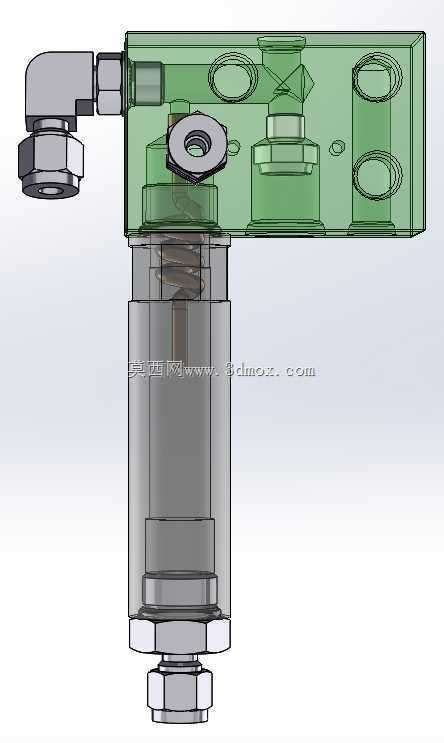

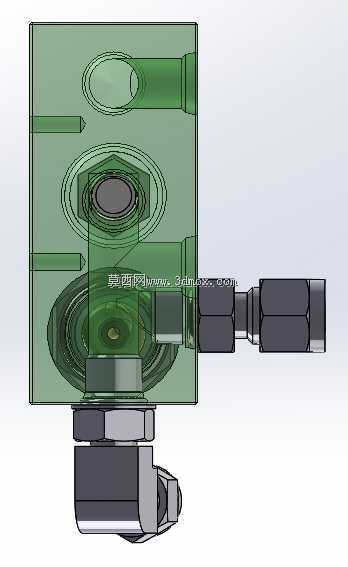

上部阀体采用长方体集成块形式,内部同时安排气流通道、螺旋换热通道、阀座安装孔和固定孔。透明视图可以看出,块体内部并非简单直通,而是通过转折、扩腔和局部阻挡改变气流方向,使密度较大的液滴在惯性作用下脱离气流并向下汇集。顶部与侧面的加工孔用于安装阀芯、密封件和接头,孔位之间保留了足够壁厚,既保证密封面有稳定支撑,也避免装配时相互干涉。阀体两端的圆形沉孔可作为安装固定位,适配螺钉穿过并将组件固定在面板或支架上;建模时需要同时核对孔间距、沉孔深度和周边管路空间,防止安装工具与接头发生碰撞。

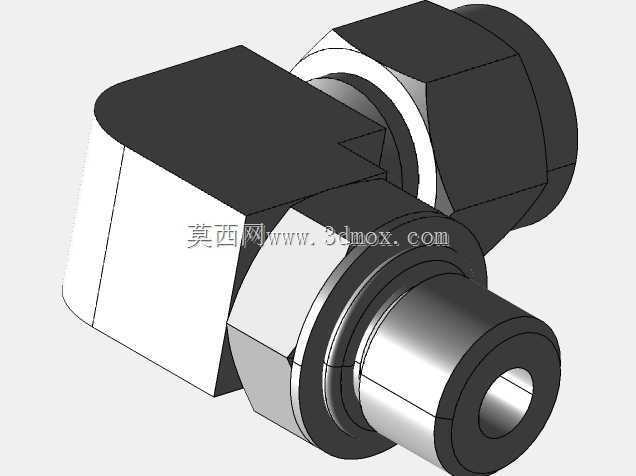

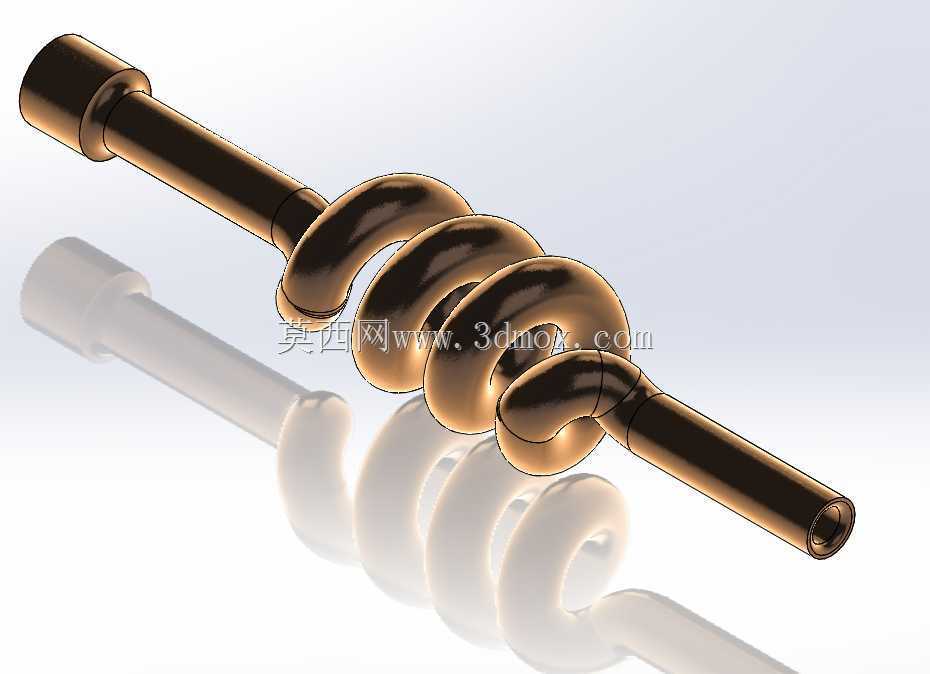

左侧入口采用弯角快插接头,适合软管从水平或侧向接入,接头下方带六角锁紧结构,装配时可承受扳手扭矩,避免仅靠塑料本体受力。入口气流进入阀体后,先经过截面变化区域,流速和压力重新分布,再与螺旋管段形成热交换。螺旋管的设计思路是利用较长的细管路径增加接触时间,使高温湿气流在管内持续降温,促进水蒸气凝结。管径偏小会提高流速并增强扰动,但也会带来更大压损,因此螺旋直径、螺距和管壁间距不能只按换热面积确定,还要结合允许压降、清洁维护可能性以及内部加工或成型方式综合平衡。

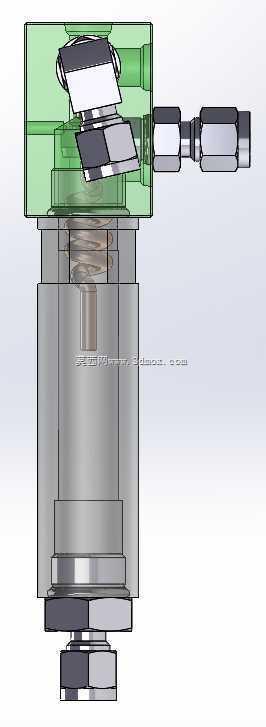

下部集水杯为透明圆筒结构,便于直接观察液位、污物和排水状态。杯体与上部阀体通过螺纹及密封件连接,杯口位置承受频繁拆装,因此螺纹圈数、密封面宽度和端部倒角都需要在三维结构中明确表达。杯内设置浮子式排水机构,液位上升时浮体随水面抬升,带动阀芯开启;液体排出后液位下降,浮体回落并关闭阀口。该方式不需要外部控制信号,适合无人值守工况。浮子的运动行程必须与杯体内径、底部接头和导向结构保持间隙,尤其在倾斜安装或气流脉动明显时,要避免浮体卡滞。
底部排水口采用外螺纹接头,可连接短管把冷凝水引至收集容器或排水管路。接头位于杯体最低处,有利于沉积物和液体一同排出;若现场存在粉尘、油泥或锈蚀颗粒,杯底锥面或圆角过渡可减少残留。上部阀座、螺母和密封垫在模型中按实际装配关系分层表达,维修时可从上侧拆卸阀芯,也可旋下杯体清理内部,不必整体拆除入口和出口管路。
从安装边界看,整体高度主要由下部杯体和底部接头决定,上部块体宽度则受两侧固定孔和内部通道限制。布置时应在杯体下方预留拆卸和接排水管的空间,在左侧快插接头处预留软管弯曲半径,在顶部螺母位置预留扳手操作空间。若设备面板较薄,固定孔周围需要增加加强筋或背板,防止长期振动后松动。进气方向、排水方向和观察窗方向应在总装阶段同时确认,因为透明杯体虽然便于观察液位,但如果被机架或其他元件遮挡,日常巡检就无法发挥作用。
结构建模时,透明件与金属件应分别设置材料和装配特征:透明杯体重点关注壁厚均匀、螺纹强度和抗冲击性;金属阀体重点关注密封面平面度、孔道相交处圆角以及交叉孔毛刺控制。螺旋管与阀体连接处属于薄弱位置,既要有可靠密封,也要避免装配应力传递到细长管段。对于气流脉动较强的系统,可在入口前预留缓冲腔或扩大集气空间,使浮子机构工作更平稳。整体方案把冷凝、分离、储液和自动排水整合在一个紧凑组件内,适合在空间受限但又要求连续运行的气路系统中使用。
